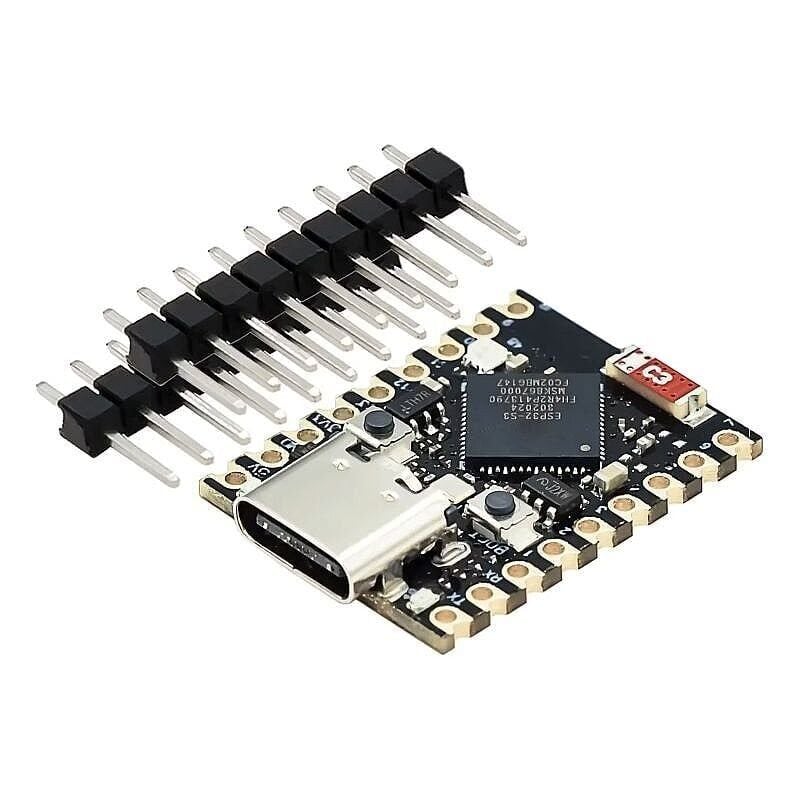

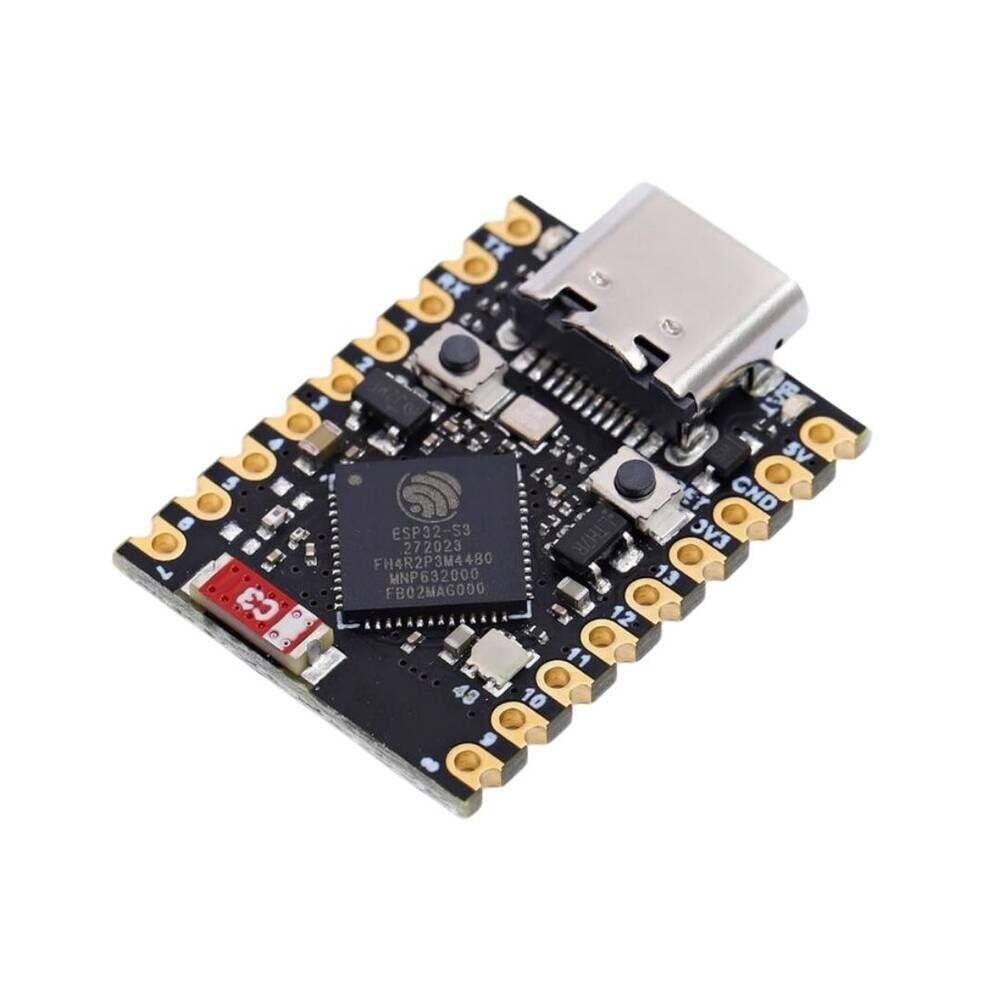

ESP32-S3 Super Mini WiFi Bluetooth Kartı

ESP32-S3 Super Mini, Espressif'in ESP32-S3 çipi üzerine kurulmuş, cep boyutlarında bir geliştirme kartıdır. Çift çekirdekli Xtensa LX7 işlemcisi ile entegre Wi-Fi ve Bluetooth Low Energy radyosunu tek kart üzerinde bir araya getirir. Klasik ESP32 geliştirme kartlarına göre çok daha küçük bir baskılı devre alanına sahip olduğu için giyilebilir cihaz, IoT sensör düğümü, küçük robot ve masaüstü prototip gibi yer kısıtlı projelerde tercih edilir. Üzerindeki USB Type-C konektörü hem programlama hem de seri haberleşme için kullanılır; kart üzerinde ayrıca adreslenebilir RGB LED ile BOOT ve RESET butonları hazır bulunur, bu sayede harici devre eklemeden hızlı testler yapılabilir. Kartın çıkış uçları hem dijital hem de analog sinyalleri destekleyecek şekilde tasarlanmıştır; böylece aynı kart üzerinden bir yandan sensör okunurken diğer yandan röle, servo motor veya LED şeridi gibi çevre birimleri sürülebilir. Espressif'in Arduino ve ESP-IDF geliştirme ortamlarıyla uyumlu olması sayesinde, yeni başlayanlar hazır kütüphanelerle hızlıca proje kurabilirken, ileri seviye kullanıcılar da düşük seviyeli donanım kontrolüne erişebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• ESP32-S3 çipi üzerinde çift çekirdekli, 240 MHz'e kadar çalışabilen Xtensa LX7 işlemci bulunur; bu sayede kablosuz haberleşme ile birlikte hesaplama yoğun görevler aynı anda yürütülebilir.
• Kart üzerinde 4 MB flash bellek ve 2 MB PSRAM bulunur, bu da büyük değişken ve arabellek kullanan kablosuz uygulamaların rahatça çalıştırılmasına imkan tanır.
• 2.4 GHz Wi-Fi (802.11 b/g/n) ve Bluetooth LE 5.0 aynı çip üzerinde bulunduğundan, tek kartla hem internete bağlanan hem de telefonla eşleşen projeler geliştirilebilir.
• USB Type-C konektörü üzerinden yerel USB desteği sayesinde harici bir USB-seri çevirici kullanmadan doğrudan bilgisayara bağlanıp programlanabilir.
• Kartın küçük ebatları (yaklaşık 22,5 x 18 mm) sayesinde dar muhafazalara, giyilebilir tasarımlara ve yer kısıtlı projelere kolayca yerleştirilebilir.
• Üzerinde hazır bulunan adreslenebilir RGB LED, ek bir gösterge LED'i lehimlemeden durum veya hata bildirimi yapmak için kullanılabilir.
• Donanımsal şifreleme hızlandırıcıları (AES, SHA, RSA) ile Secure Boot ve flash şifreleme desteği sayesinde, kablosuz veri iletimi işlemciye ek yük bindirmeden şifrelenebilir ve üretime çıkacak projelerde cihaz yazılımı izinsiz kopyalamaya karşı korunabilir.

Kullanım Alanları

• Ev içindeki sıcaklık ve nem sensörlerinden toplanan verinin Wi-Fi üzerinden bir MQTT sunucusuna gönderilerek uzaktan izlenmesi.
• Telefon uygulamasından Bluetooth LE ile bağlanılıp bir rölenin veya LED şeridin uzaktan açılıp kapatılması.
• Giyilebilir bir bileklik projesinde nabız veya ivme sensöründen okunan verinin telefona anlık olarak aktarılması.
• Küçük bir mobil robotun motor sürücü kartıyla birlikte gövdeye sığdırılıp bir web tarayıcısı veya mobil uygulamadan Wi-Fi üzerinden gönderilen yön komutlarıyla uzaktan sürülmesi.
• Sera içinde toprak nem sensörü değeri belirlenen eşiğin altına düştüğünde sulama vanasını otomatik olarak açan, ölçüm geçmişini de kablosuz olarak kaydeden bir sulama otomasyonu düğümü kurulması.
• Akıllı ev projelerinde kapı veya pencere sensörlerinin durumunu Bluetooth ile yakın mesafeye yayınlayan düşük güçlü bir uç düğüm oluşturulması.
• Masaüstünde WS2812/NeoPixel LED şeritlerin, telefon uygulamasından gönderilen renk ve efekt komutlarıyla kablosuz kontrol edilmesi.

Bağlantı ve Kullanım

Kart, USB Type-C portu üzerinden bilgisayara bağlandığında bir seri port olarak tanınır; Arduino IDE veya ESP-IDF ortamında ilgili port seçilerek kod doğrudan yüklenebilir. I2C ile çalışan sensörlerde genellikle GPIO8 hattı SDA, GPIO9 hattı SCL olarak yapılandırılır; SPI ile haberleşen modüllerde ise MOSI, MISO, SCK ve CS uçları kartın yan sıralarındaki uygun GPIO pinlerine bağlanır. 3V3 pini harici sensörlere 3.3V besleme sağlarken, GND pini ortak topraklama için kullanılır. Kod yükleme sırasında port görünmez veya bağlantı kurulamazsa, BOOT butonuna basılı tutup RESET butonuna kısaca basıp bırakarak kart elle programlama moduna alınabilir. Analog sensörler doğrudan ADC girişi olarak kullanılabilen GPIO pinlerine bağlanmalı ve okunan ham değer yazılım tarafında gerilime çevrilmelidir; adreslenebilir RGB LED ile röle veya servo motor gibi çevre birimleri ise kalan genel amaçlı GPIO pinlerinden herhangi birine bağlanarak dijital olarak sürülebilir.

Paket İçeriği

• 1 adet ESP32-S3 Super Mini geliştirme kartı
• Kenarlarda pin header lehimi için hazır, kalay kaplı (castellated) bağlantı delikleri
• Kart üzerinde fabrika çıkışında hazır gelen RGB LED, BOOT ve RESET butonları
• Programlama ve besleme için gerekli USB Type-C kablosu pakete dahil değildir, ayrıca temin edilmelidir
• Pin header, breadboard veya sensör kabloları gibi harici bağlantı aksesuarları ayrıca satın alınmalıdır

Dikkat Edilmesi Gerekenler

• Kartın lojik çalışma gerilimi 3.3V'tur; 5V sinyal seviyesindeki sensör veya modüller doğrudan GPIO pinlerine bağlanmamalı, gerekiyorsa seviye çevirici (level shifter) kullanılmalıdır.
• Kart üzerindeki gerilim regülatörünün sağlayabileceği akım sınırlıdır; röle, motor veya yüksek güçlü LED şeridi gibi yükler kart üzerinden değil harici bir güç kaynağından beslenmelidir.
• Wi-Fi ve Bluetooth radyosu aynı 2.4 GHz bandını paylaştığından, her ikisinin de yoğun kullanıldığı uygulamalarda kablosuz haberleşme performansı düşebilir.
• Flash belleğe ayrılmış bazı GPIO pinleri genel amaçlı giriş/çıkış olarak kullanılmaya uygun değildir; pin seçimi yapılırken Espressif'in resmi pin haritasına bakılması önerilir.
• Kod yükleme sırasında kart otomatik olarak boot moduna geçmezse, BOOT ve RESET butonları kullanılarak manuel olarak programlama moduna alınmalıdır.
• Kart metal veya topraklanmış bir muhafaza içine yerleştirildiğinde hem PCB anteninin sinyal gücü zayıflayabilir hem de uzun süreli kablosuz kullanımda çip üzerinde ısı birikebilir; bu nedenle delikli veya plastik, havalandırmaya izin veren bir muhafaza tercih edilmesi önerilir.
