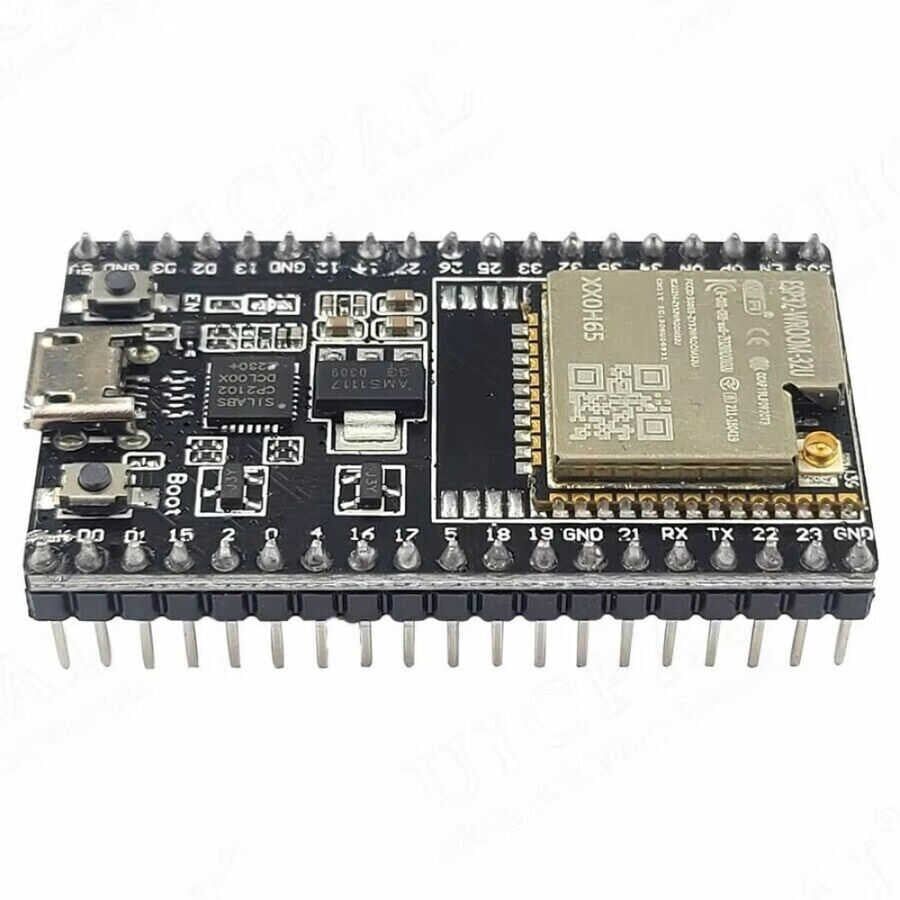

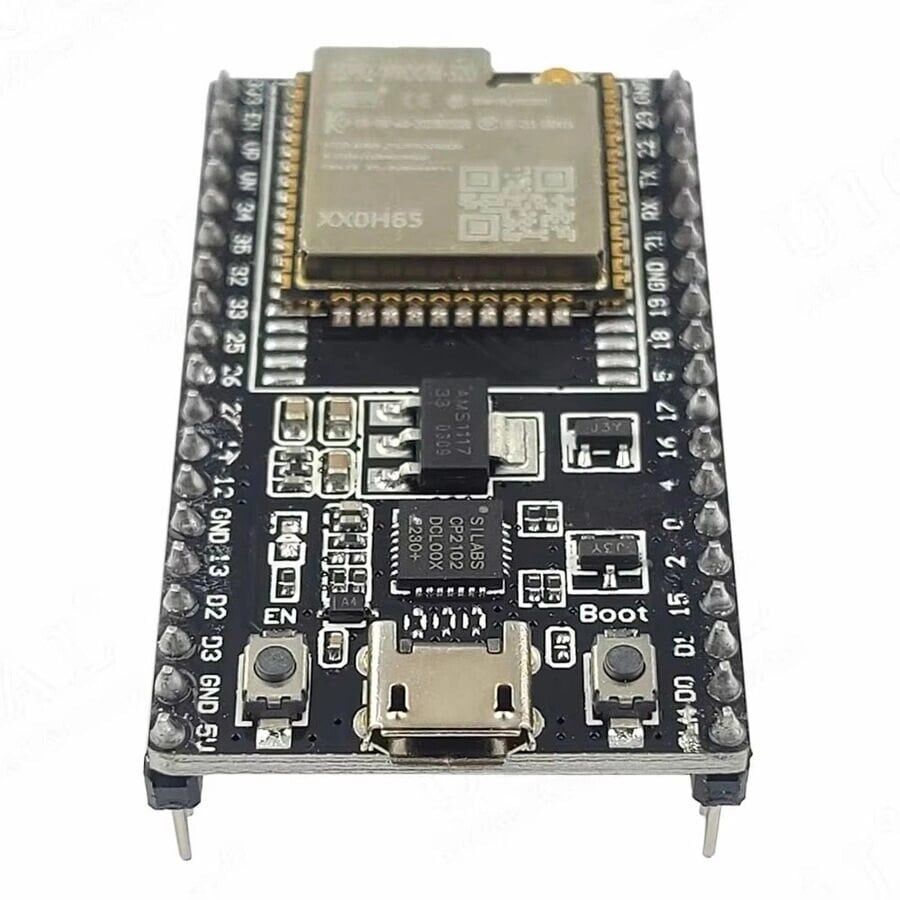

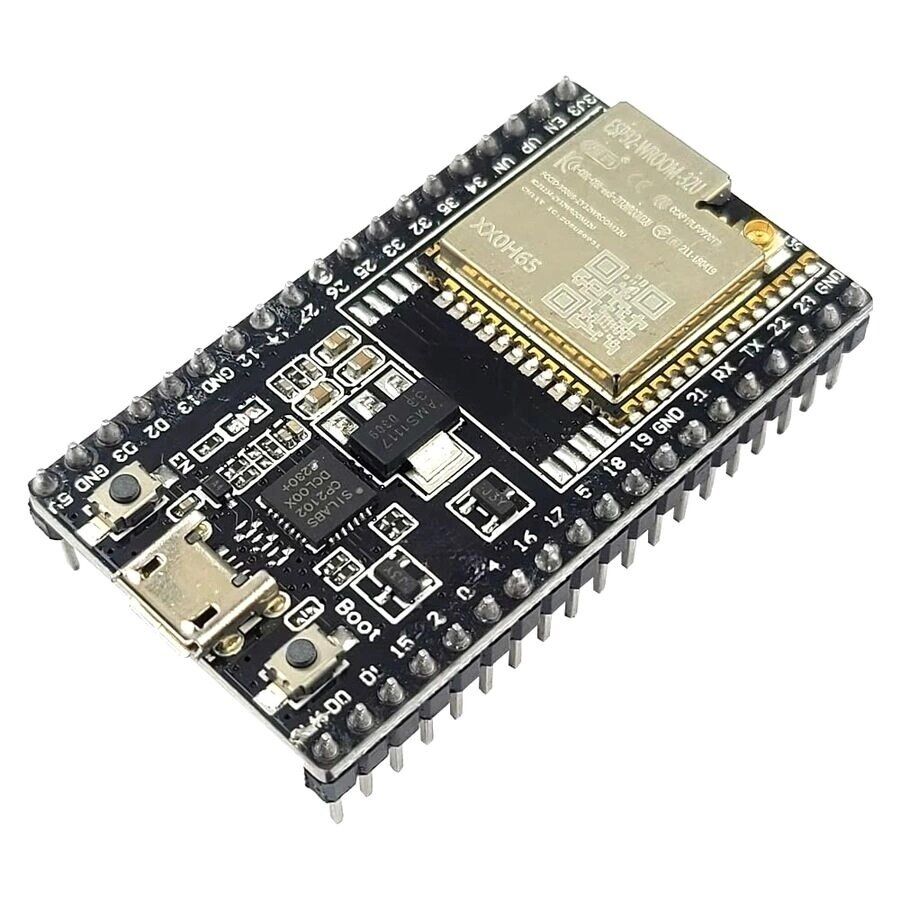

ESP32-WROOM-32U WiFi Bluetooth Geliştirme Modülü

ESP32-WROOM-32U, Espressif Systems tarafından üretilen ESP32-D0WD yongasını taşıyan, WiFi ve Bluetooth özellikli bir sistem-modül (SoM) kartıdır. Çift çekirdekli Xtensa LX6 işlemcisi, 520 KB SRAM ve entegre SPI flash bellek barındırır; 2.4 GHz bandında 802.11 b/g/n WiFi ile Bluetooth v4.2 (klasik ve düşük enerjili BLE) haberleşmesini tek modülde birleştirir. WROOM-32D modelinden farklı olarak üzerinde PCB anten yerine bir U.FL/IPEX konnektör bulunur; harici anten takılarak sinyal menzili artırılabilir. Arduino IDE, ESP-IDF ve MicroPython ile programlanabilen modül, GPIO, SPI, I2C, UART ve ADC arayüzleri sayesinde gömülü kontrol projelerinde merkezi işlem birimi olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek modül içinde hem WiFi hem Bluetooth (klasik + BLE) haberleşmesi sunar, iki ayrı kablosuz modül kullanma ihtiyacını ortadan kaldırır.
• Çift çekirdekli işlemcisi sayesinde WiFi/Bluetooth protokol yığını ile kullanıcı uygulama kodu farklı çekirdeklerde eş zamanlı çalıştırılabilir.
• U.FL/IPEX konnektörü üzerinden harici anten bağlanabildiği için PCB antenli modellere göre daha uzun sinyal menzili ve metal muhafaza içinde çalışma imkânı sağlar.
• 520 KB SRAM ve entegre flash bellek, TCP/IP yığınını ve kablosuz protokol yazılımını çalıştırırken kullanıcı uygulamasına da yeterli alan bırakır.
• Donanımsal AES, SHA-2, RSA ve ECC şifreleme hızlandırma birimleri, güvenli önyükleme ve şifreli haberleşme gerektiren projelerde işlemciyi aşırı yormadan kriptografik işlem yapılmasını sağlar.
• 12-bit çözünürlüklü ADC kanalları ile çoklu SPI/I2C/I2S/UART arayüzleri, analog sensörlerden dijital haberleşme modüllerine kadar geniş bir çevre birimi yelpazesine doğrudan bağlanabilmesini sağlar.
• 3 adet donanımsal UART, 2 adet I2C ve 2 adet I2S birimi sayesinde birden fazla seri cihaz (GPS modülü, RFID okuyucu, ses kodeği gibi) aynı anda ve birbirinden bağımsız olarak sürülebilir.

Kullanım Alanları

• Sera veya bahçe sulama sisteminde toprak nem sensöründen okunan veriye göre WiFi üzerinden röleyi tetikleyip sulama vanasını uzaktan açmak.
• Ev içindeki sıcaklık/nem sensörlerinden toplanan verinin BLE ile telefon uygulamasına veya WiFi ile buluta aktarıldığı akıllı ev istasyonu tasarımları.
• Depo veya fabrika sahasında metal raflar ve kalın duvarlar arkasında kalan noktalara harici anten bağlanarak WiFi sinyalini ulaştırmak gereken endüstriyel IoT sensör düğümleri.
• Bluetooth Low Energy üzerinden nabız, kilo veya hareket verisinin toplandığı taşınabilir ölçüm cihazı ve giyilebilir prototipleri.
• ESP-IDF veya Arduino IDE ile geliştirilen, GPIO üzerinden röle sürücülerini kontrol edip WiFi üzerinden uzaktan aç/kapa yapılan akıllı priz veya anahtar tasarımları.
• Su geçirmez metal veya plastik muhafaza içine yerleştirilip antenin U.FL kablo ile muhafaza dışına çıkarıldığı dış mekân hava durumu istasyonu uygulamaları.
• Birden fazla ESP32-WROOM-32U modülünün aynı ortamda çalıştığı, birbirine BLE mesh veya WiFi üzerinden kablosuz olarak bağlanan çok düğümlü sensör ağı ve makineler arası (M2M) iletişim projeleri.

Bağlantı ve Kullanım

Modülün 3V3 pini 3.3V regüle bir güç kaynağına, GND pini ise ortak toprağa bağlanır; modül 5V'a toleranslı olmadığından besleme veya sinyal hatlarından hiçbirine doğrudan 5V uygulanmamalıdır. İlk kod yükleme işlemi için GPIO1 (TXD0) ve GPIO3 (RXD0) pinleri bir USB-seri dönüştürücünün karşıt RX/TX hatlarına çaprazlanarak bağlanır (modülün TX'i dönüştürücünün RX'ine gelecek şekilde) ve Arduino IDE veya esptool aracıyla programlama yapılır; yükleme moduna geçebilmek için GPIO0 pini GND'ye çekiliyken EN pini kısa süreliğine GND'ye bağlanıp bırakılmalıdır. Sensör ve aktüatör bağlantıları için boşta kalan genel amaçlı GPIO pinleri, I2C haberleşmesi için yazılımda atanan SDA/SCL pinleri, SPI haberleşmesi için ise MOSI/MISO/SCK/CS pinleri kullanılır. U.FL konnektöre 50 ohm empedanslı uyumlu bir anten kablosu takılmadan modül kablosuz yayına geçirilirse WiFi/Bluetooth menzili ciddi ölçüde düşebilir veya bağlantı hiç kurulamayabilir. Besleme hattında ani akım dalgalanmalarını sönümlemek için 3V3 ile GND arasına, modüle mümkün olduğunca yakın bir noktaya 10 uF toplu kondansatör ve yanına 100 nF baypas kondansatörü eklenmesi (gerekirse toplu kapasite 100 uF'a kadar çıkarılabilir), WiFi verici açılış anlarında yaşanan gerilim düşmelerini ve buna bağlı kendiliğinden resetlenmeleri azaltır.

Paket İçeriği

• 1 adet ESP32-WROOM-32U WiFi Bluetooth geliştirme modülü
• Harici anten, bağlantı kablosu, pin header veya taşıyıcı geliştirme kartı pakete dahil değildir; ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Modül 5V'a dayanıklı değildir; besleme girişi ve GPIO pinleri 3.3V lojik seviyesinde çalışır, 5V uygulanması modülü kalıcı olarak bozabilir.
• U.FL/IPEX konnektöre anten takılmadan veya empedansı uyumsuz bir antenle kablosuz yayın yaptırılması verici çıkışına zarar verebilir; anten bağlanmadan modülü WiFi/Bluetooth yayınına geçirmemek gerekir.
• GPIO0, GPIO2, GPIO12 ve GPIO15 gibi bazı pinler önyükleme (boot) modunu belirlediği için devre tasarımında bu pinlere uygun pull-up/pull-down dirençleri uygulanmalıdır; aksi halde modül flash yükleme modunda takılı kalabilir.
• Yüksek WiFi/Bluetooth çıkış gücü anlarında akım çekişi 500 mA'e kadar çıkabildiğinden, zayıf veya yetersiz akım kapasiteli USB-seri dönüştürücülerle beslemede rastgele resetler yaşanabilir; ayrı bir 3.3V regülatör kullanılması önerilir.
• Modül SMD lehim pedleri üzerinden bağlandığı için elle lehimleme hassasiyet gerektirir; mümkünse tanıyıcı bir soket veya geliştirme kartı üzerinden kullanılması önerilir.
• Yazılım tarafında gerçek flash kapasitesinden farklı bir flash boyutu veya bölümleme (partition) tablosu seçilmesi, yükleme veya çalışma sırasında "flash yetersiz" hatalarına yol açabilir.
• Modül üzerinde herhangi bir gerilim regülatörü, USB dönüştürücü veya reset/boot düğmesi bulunmaz; bu nedenle bağımsız kullanım için harici 3.3V besleme devresi ve programlama devresi ayrıca tasarlanmalıdır.
