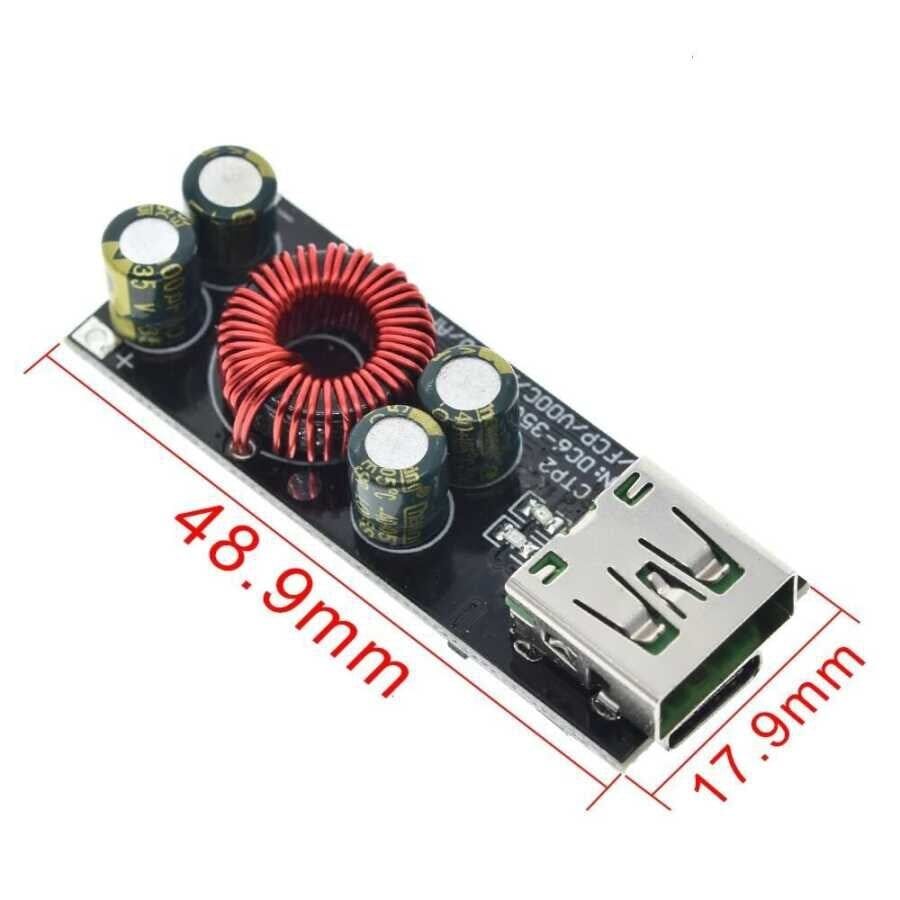

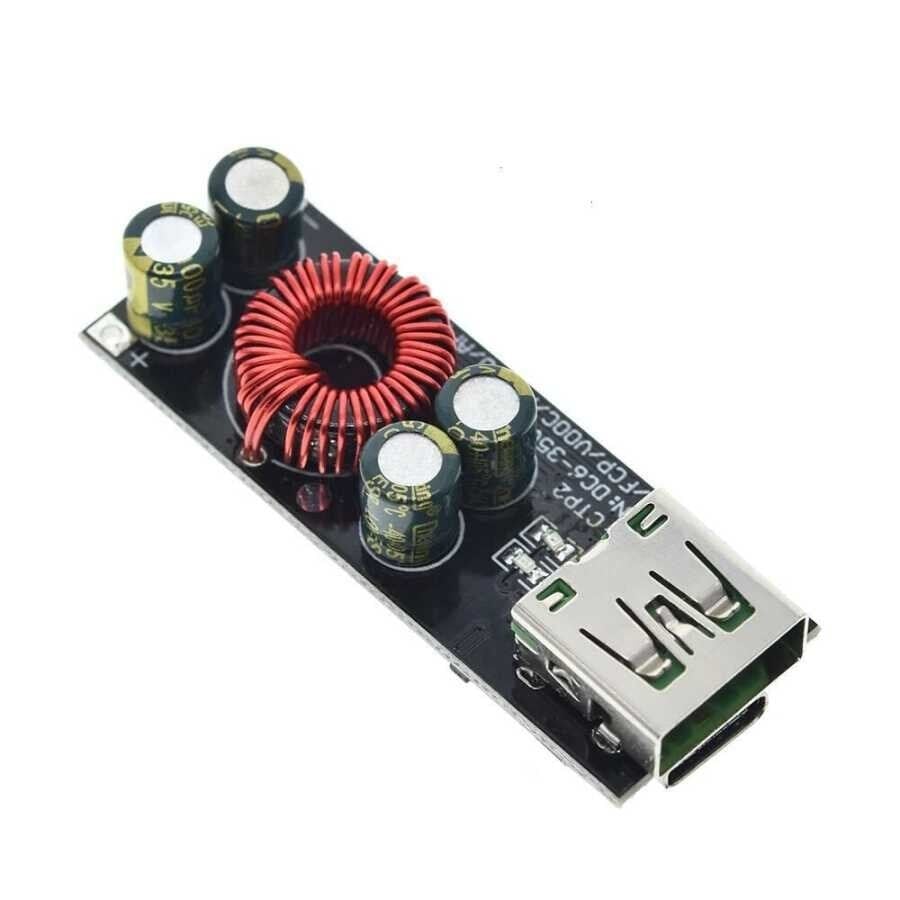

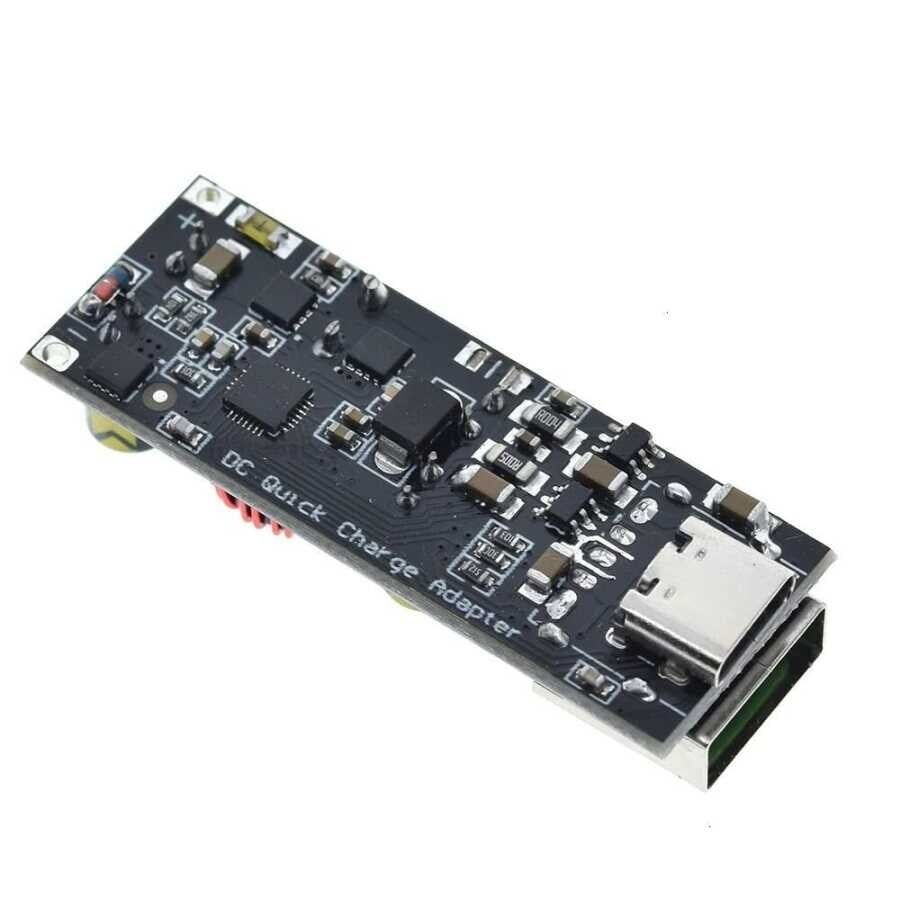

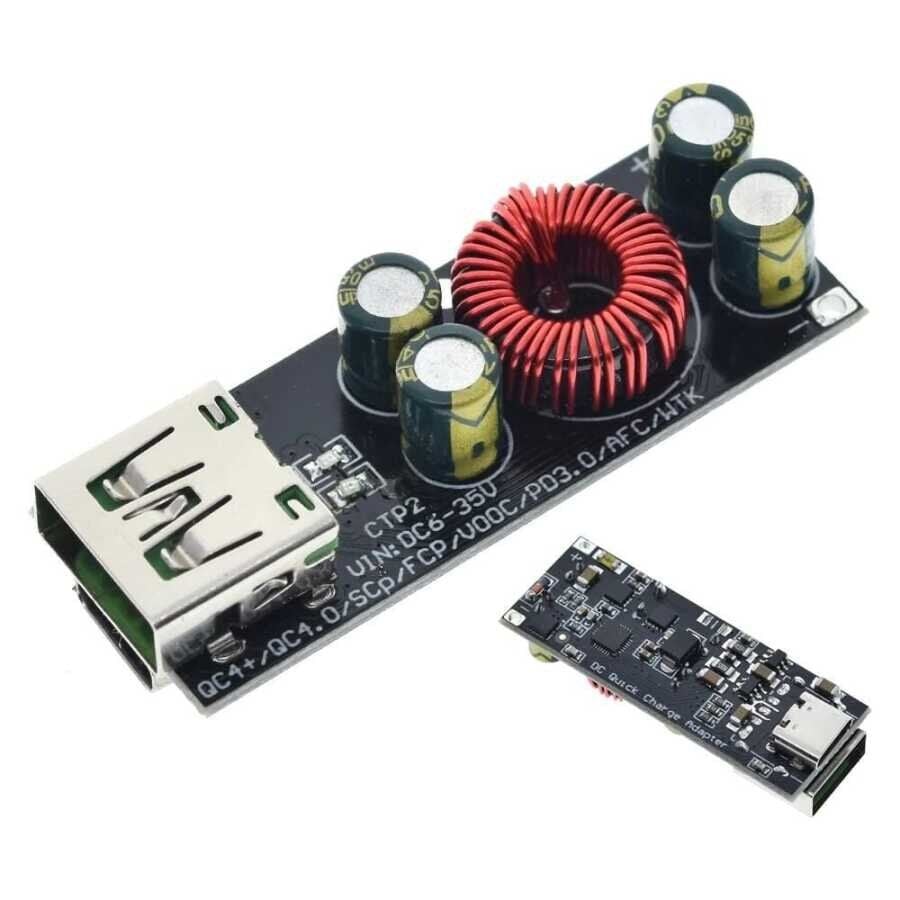

Hızlı Şarj Devresi 6-35V QC4.0 QC3.0 Telefon Uyumlu

Bu kart, 6-35V arasındaki geniş bir DC güç kaynağını (kurşun asit veya lityum akü, güneş paneli, ayarlanabilir laboratuvar adaptörü gibi) telefonların hızlı şarj devresinin beklediği gerilime dönüştüren bir hızlı şarj tetikleme/dönüştürme devresidir. Kart üzerindeki denetleyici, çıkışına bağlanan telefonla QC2.0/QC3.0 seviyesinde USB veri hatları (D+/D-) üzerinden, QC4.0 seviyesinde ise USB-C konnektöründeki CC hattı üzerinden USB Power Delivery mesajlaşmasıyla haberleşir; telefonun desteklediği en yüksek protokolü (QC4.0, QC3.0 veya geriye dönük QC2.0) tespit eder ve çıkış gerilimini bu protokolün kurallarına göre otomatik ayarlar. Böylece sabit 5V veren klasik bir şarj devresine kıyasla belirgin şekilde daha kısa sürede şarj sağlanır. Kart; üzerinde hazır hızlı şarj çıkışı bulunmayan güç bankası, araç içi sistem, sabit şarj istasyonu veya güneş enerjili kurulum gibi projelere hızlı şarj çıkışı eklemek için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• 6-35V gibi geniş bir giriş gerilimi aralığını kabul eder, bu sayede akü, güneş paneli veya ayarlanabilir adaptör gibi farklı DC kaynaklarla çalışabilir.
• QC4.0 ve QC3.0 protokollerini destekler; bu protokoller Qualcomm'un geriye dönük uyumluluk kurallarına göre QC2.0 cihazlarla da haberleşebilecek şekilde tasarlanmıştır.
• Bağlanan telefonun desteklediği en yüksek hızlı şarj seviyesini otomatik olarak algılar ve çıkış gerilimini buna göre ayarlar, kullanıcının elle bir seçim yapmasına gerek kalmaz.
• QC3.0 desteği sayesinde çıkış gerilimi geniş bir aralıkta ince adımlarla ayarlanabilir, bu da telefonun batarya yönetim devresinin istediği gerilime daha yakın bir değer sunar.
• Gerilim pazarlığı USB veri hatları üzerinden dijital olarak yürütülür, bu sayede harici bir mikrodenetleyici programlamaya veya ek yapılandırmaya gerek kalmadan çalışır.
• Sabit 5V çıkışlı klasik şarj devrelerine göre belirgin şekilde daha kısa şarj süresi hedefleyen bir protokol seti kullanır.
• Tek bir kart üzerinde hem gerilim dönüştürme hem de protokol pazarlığı işlevini bir arada barındırır, böylece ayrı bir şarj kontrolcüsü kartına ihtiyaç duyulmaz.

Kullanım Alanları

• Araç içinde 12V akü hattından telefon için hızlı şarj çıkışı oluşturmak.
• Güneş paneli ve şarj kontrolcüsünden gelen değişken DC gerilimi hızlı şarj çıkışına çevirip kamp veya kırsal noktalarda telefon şarj etmek.
• Kendi tasarladığınız taşınabilir güç bankası veya harici pil projesine hızlı şarj çıkışı eklemek.
• Masaüstü/laboratuvar tipi ayarlanabilir güç kaynağından (6-35V aralığında) hızlı şarj protokollerini test etmek veya öğrenmek.
• Tekne, karavan veya kesintisiz güç kaynağı (UPS/akü) sistemlerindeki 12V/24V DC hat üzerinden sabit bir telefon şarj noktası kurmak.
• Elektronik eğitimi ve hobi projelerinde QC protokolünün nasıl çalıştığını gözlemlemek amacıyla deney/demo kartı olarak kullanmak.
• Sabit bir DC güç dağıtım panosuna (örneğin çok noktalı akü istasyonu) ek bir hızlı şarj çıkışı entegre etmek.

Bağlantı ve Kullanım

Kartın giriş uçları (genellikle VIN+ / VIN- olarak etiketlenir) 6-35V aralığındaki DC kaynağa bağlanır; kaynağın kutupları ters bağlanmamalı, gerilim bu aralığın üzerine çıkmamalıdır. Çıkış tarafındaki porta bağlanan telefon, QC2.0/QC3.0 seviyesinde kablo üzerindeki D+ ve D- veri hatları, QC4.0 seviyesinde ise USB-C konnektöründeki CC hattı üzerinden kartla haberleşir ve desteklediği en yüksek protokolü (QC4.0, QC3.0 veya QC2.0) bildirir. Kart bu bilgiye göre çıkış gerilimini ilgili protokolün kurallarına uygun şekilde ayarlar ve telefonun şarj devresi tam dolana kadar bu haberleşmeyi sürdürür. İlk bağlantıdan önce giriş gerilim aralığının kullanılan kaynakla uyumlu olduğu, topraklamanın ortak olduğu ve kullanılan USB kablosunun veri hatlarını taşıdığı kontrol edilmelidir. Kart üzerinde protokol seçimini elle yapan bir anahtar bulunmadığından, hangi hızlı şarj seviyesinin devreye girdiği tamamen bağlanan telefonun desteklediği protokole bağlıdır.

Paket İçeriği

• 1 adet QC4.0 / QC3.0 destekli hızlı şarj devresi kartı
• Bağlantı kabloları ve USB kablosu pakete dahil değildir, ayrıca temin edilmesi gerekir
• Basılı bir kullanım kılavuzu bulunmaz; bağlantı bilgileri kart üzerindeki etiketlerden takip edilir

Dikkat Edilmesi Gerekenler

• Giriş gerilimi kesinlikle belirtilen 6-35V aralığının dışına çıkmamalıdır; aşırı gerilim kartı ve buna bağlı cihazı kalıcı olarak zarar verebilir.
• Giriş polaritesi (+/-) ters bağlanırsa modül hasar görebilir; bağlantı yapılmadan önce mutlaka kontrol edilmelidir.
• QC protokolünün devreye girebilmesi için hem şarj kartının hem telefonun hem de kullanılan USB kablosunun veri hatlarını desteklemesi gerekir; yalnızca güç taşıyan "şarj amaçlı" kablolarda hızlı şarj devreye girmeyebilir.
• Kart açıkta bırakılmamalı, metal yüzeylerle temas etmeyecek ve nem almayacak şekilde monte edilerek kısa devre riskine karşı izole edilmelidir.
• Yüksek gerilimli DC kaynaklarla çalışıldığından ilk bağlantı testlerinde giriş hattına bir sigorta veya akım sınırlayıcı eklenmesi önerilir.
• Bazı telefon modelleri veya USB-C PD önceliğine göre çalışan cihazlar QC protokolünü tam desteklemeyebilir; bu durumda cihaz standart hızda (5V) şarj olmaya devam eder.
