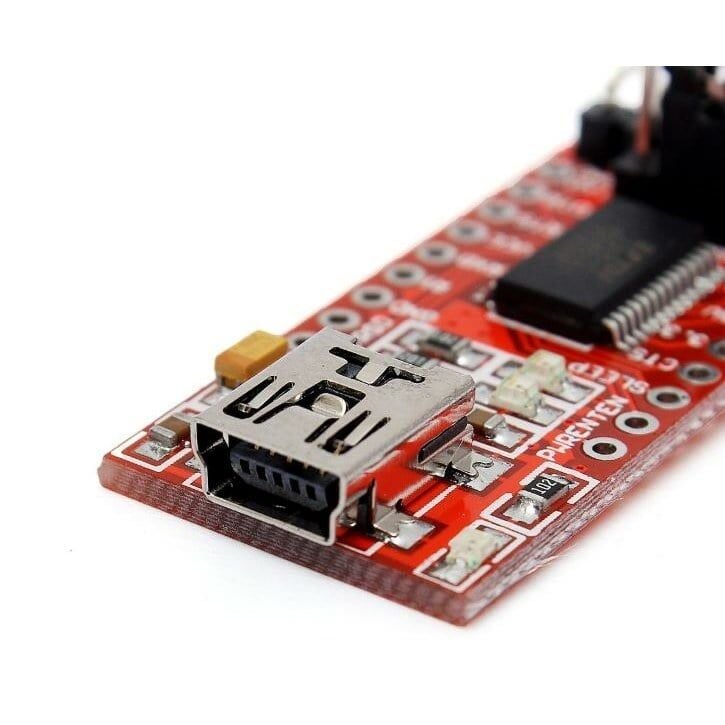

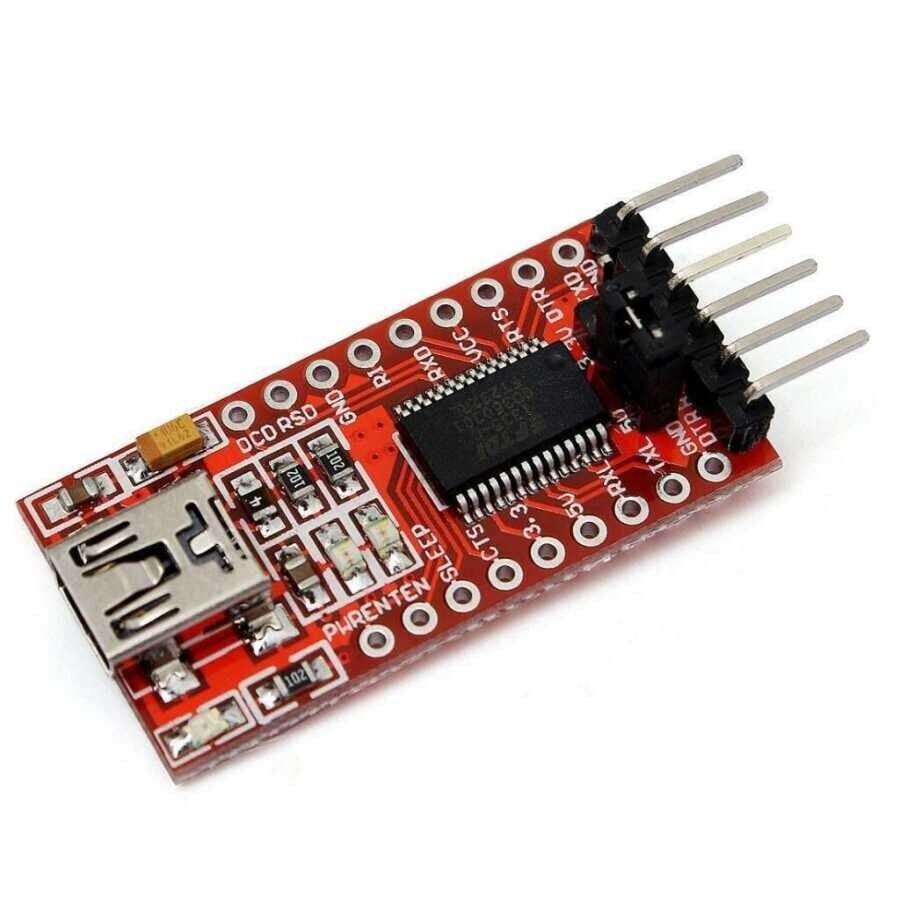

FT232 USB Uart Dönüştürücü

FT232 USB UART Dönüştürücü, bilgisayarınızın USB portu ile mikrodenetleyici, GSM modülü, GPS alıcısı veya seri haberleşme yapan herhangi bir donanım arasında köprü kuran, FTDI firmasının FT232RL çipini temel alan bir haberleşme modülüdür. Çip, USB 2.0 hattından gelen veriyi donanımsal olarak asenkron seri (UART/TTL) formatına çevirir; bilgisayar tarafında sürücü kurulduktan sonra standart bir sanal COM port olarak tanınır. Bu sayede USB girişi bulunmayan, sadece TXD/RXD hattı üzerinden haberleşen kartlarla (Arduino Pro Mini, ESP8266 modülleri, bootloader devreleri) doğrudan iletişim kurulabilir. Modülün temel aldığı FT232RL çipi RTS, CTS, DTR ve DSR gibi kontrol sinyallerini destekler; kart üzerinde hangi kontrol pinlerinin dışarı verildiği modele göre değişir.

Teknik Özellikler

Öne Çıkan Özellikler

• USB 2.0 portundan beslenir ve veriyi doğrudan seri hatta aktarır, bu yüzden ayrı bir güç adaptörüne ihtiyaç duymaz.
• Bilgisayar tarafında sürücü kurulduktan sonra standart bir COM port olarak görünür, böylece Arduino IDE, PuTTY, Tera Term gibi hemen her terminal yazılımıyla sorunsuz çalışır.
• 300 bps ile 3 Mbps arasında geniş bir baud rate aralığını destekler, bu da yavaş GPS modüllerinden hızlı veri loglama uygulamalarına kadar farklı ihtiyaçlara uyum sağlar.
• RTS, CTS, DTR ve DSR gibi donanımsal akış kontrol sinyallerini destekleyerek otomatik reset veya bootloader tetikleme gibi ileri seviye kullanım senaryolarına imkan tanır.
• Çip üzerindeki dahili osilatör ve EEPROM sayesinde harici kristal veya ek yapılandırma devresi gerektirmez, bu da modülü küçük ve sade tutar.
• -40°C ile +85°C arasındaki geniş çalışma sıcaklığı aralığı, sadece masaüstü değil endüstriyel ve saha uygulamalarında da güvenle kullanılmasına olanak tanır.
• 5 adet programlanabilir CBUS pini sayesinde veri iletimini gösteren LED sürme, uyku moduna geçme veya harici bir devreye saat sinyali verme gibi ek görevler tek bir çip üzerinden yönetilebilir.
• USB 2.0 Full Speed uyumluluğu ve geniş işletim sistemi desteği sayesinde farklı bilgisayarlar ve platformlar arasında tekrar sürücü aramadan taşınabilir şekilde kullanılabilir.

Kullanım Alanları

• USB girişi bulunmayan Arduino Pro Mini gibi kartlara bilgisayardan program (sketch) yüklemek.
• ESP8266 veya benzeri Wi-Fi modüllerinin firmware güncellemesi sırasında bilgisayarla seri haberleşme kurmak.
• GPS alıcısından gelen NMEA verisini bilgisayara aktarıp harita yazılımında konum takibi yapmak.
• GSM/GPRS modemine AT komutları göndererek SMS gönderme veya şebeke durumu sorgulama testleri yapmak.
• Endüstriyel bir cihazın seri (TTL) haberleşme portundan gelen sensör verisini bilgisayarda terminal programıyla izlemek.
• Kendi tasarladığınız mikrodenetleyici devresinin hata ayıklama (debug) çıktısını seri port üzerinden bilgisayar ekranında görüntülemek.
• Bootloader yüklü olmayan boş bir mikrodenetleyiciye harici bir programlayıcı yazılımıyla ilk yazılımı yüklemek.
• RFID okuyucu veya barkod tarayıcı gibi seri çıkışlı bir modülün verisini bilgisayara aktarıp yazılım tarafında işlemek.
• Elektronik proje geliştirme aşamasında iki ayrı mikrodenetleyici kartını bilgisayar üzerinden aynı anda izleyip test etmek.

Bağlantı ve Kullanım

Modülün TXD ucu karşı cihazın RXD ucuna, RXD ucu ise karşı cihazın TXD ucuna bağlanır; iki tarafın da GND uçları ortak toprak hattında birleştirilmelidir, aksi halde haberleşme hatalı veya kararsız çalışır. Modül USB üzerinden bilgisayara takıldığında işletim sistemi genellikle sürücüyü otomatik tanır; tanımazsa FTDI'nin resmi VCP sürücüsünün kurulması gerekir ve ardından Aygıt Yöneticisi'nde yeni bir COM port numarası belirir. Karşı tarafın çalışma gerilimi 3.3V ise modülün lojik seviyesi de 3.3V'a ayarlanmalıdır; 5V'luk bir Arduino ile 3.3V lojikte çalışan bir sensör modülünü aynı hatta karıştırmak seviye uyuşmazlığından dolayı kalıcı hasara yol açabilir. DTR ucu, bazı Arduino kartlarındaki reset pinine bir kapasitör üzerinden bağlanarak yükleme sırasında kartın otomatik olarak resetlenmesini sağlamak için kullanılabilir. Modül bilgisayara ilk takıldığında veri iletimi sırasında TX/RX göstergesi yanıp sönerek hattın canlı olduğunu görsel olarak doğrulamaya yardımcı olur; bu da bağlantı sorunlarını hızlıca ayırt etmek için kullanışlıdır. Yazılım tarafında bağlantı kurulurken, kullanılan terminal programında veya Arduino IDE'de doğru COM port numarasının ve karşı cihazın beklediği baud rate değerinin (örneğin 9600 veya 115200) seçilmesi gerekir; aksi halde port açılsa bile ekranda anlamsız karakterler görülür.

Paket İçeriği

• 1 adet FT232 USB UART Dönüştürücü modülü
• Bağlantı için gerekli pin başlıkları (kart üzerinde lehimli veya ayrı, modele göre değişebilir)

Dikkat Edilmesi Gerekenler

• TXD ve RXD hatları çapraz bağlanmalıdır; TXD'yi TXD'ye, RXD'yi RXD'ye bağlamak haberleşmenin hiç kurulmamasına neden olur.
• Modülün ve karşı cihazın lojik seviyesi (3.3V veya 5V) mutlaka eşleştirilmelidir; uyumsuz gerilim seviyeleri karşı taraftaki devreye kalıcı zarar verebilir.
• Modül çipi TTL seviyesinde çalışır; doğrudan RS232 (bilgisayarların eski seri port) seviyesindeki bir hatta bağlanmamalıdır, aksi halde çip zarar görebilir.
• Bazı işletim sistemi sürümlerinde COM port sürücüsünün elle indirilip kurulması gerekebilir; sürücü kurulu değilse cihaz Aygıt Yöneticisi'nde "Bilinmeyen Aygıt" olarak görünür.
• Elektrostatik deşarja (ESD) karşı hassas olabileceğinden, modül topraklama önlemi alınmadan elle tutulup bağlanmamalıdır.
• Modül üzerinden karşı devreye verilecek akım sınırlıdır; yüksek akım çeken sensör veya motor sürücülerini doğrudan modülün 3.3V/5V pininden beslemeyiniz.
• Terminal programında yanlış baud rate seçilmesi, port açılsa dahi ekranda okunaksız karakterler görülmesine yol açar; karşı cihazın veri sayfasında belirtilen değerle eşleştirin.
• Uzun USB kablosu veya elektriksel gürültünün yoğun olduğu ortamlarda yüksek baud rate değerlerinde veri kaybı yaşanabilir; sorun yaşanırsa daha düşük bir hız denenmelidir.
