Gerilim Sensörü Modülü

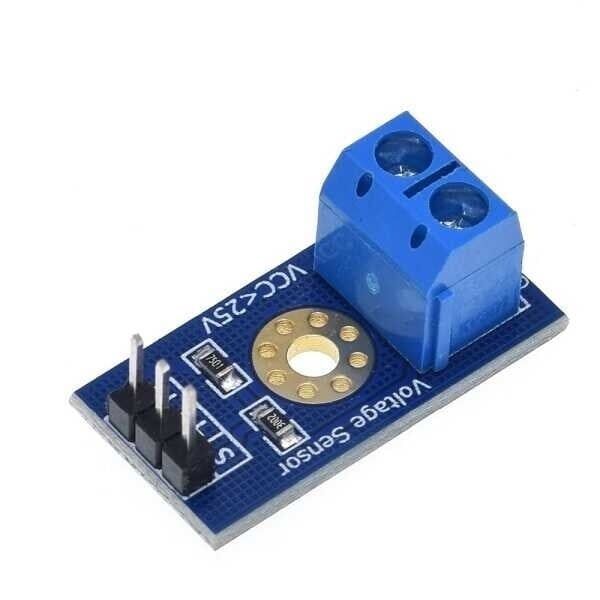

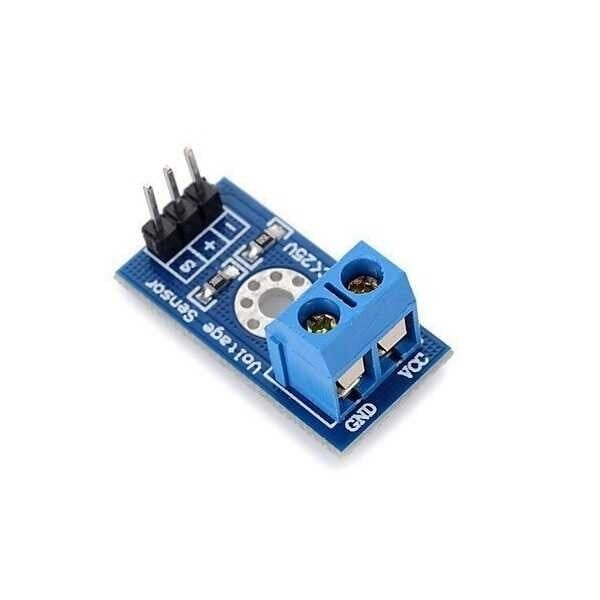

Gerilim Sensörü Modülü, Arduino ve benzeri mikrodenetleyicilerin doğrudan ölçemeyeceği yüksek DC gerilimleri güvenli ve okunabilir bir seviyeye indirmek için tasarlanmış basit bir direnç bölen devresidir. Modül, ölçülmek istenen 0-25V aralığındaki DC gerilimi sabit bir oranla bölerek mikrodenetleyicinin analog girişinin kaldırabileceği 0-5V aralığına indirger; böylece analogRead() ile okunan ham değer basit bir matematiksel işlemle gerçek gerilime çevrilebilir. Aktif bir entegre devre içermediği için ek besleme gerektirmez ve akü, güneş paneli, adaptör gibi farklı DC kaynakların gerilimini izleyen projelerde yaygın olarak kullanılır. Küçük boyutu, düşük maliyeti ve sade 3 pinli arayüzü sayesinde hem breadboard üzerinde hızlı deneme yapımına hem de kalıcı, kutulu projelere kolayca entegre edilebilir; bu nedenle hobi elektroniğinden eğitim laboratuvarlarına kadar geniş bir kullanıcı kitlesine hitap eder. Akım sensörlerinden farklı olarak ölçülecek hat üzerinden akım geçirmeden, hatta paralel bağlanarak sadece gerilim bilgisini örnekler; bu da ana devrenin çalışmasını etkilemeden güvenli izleme yapılmasını sağlar.
Teknik Özellikler
| Ölçüm Türü | DC gerilim ölçümü (direnç bölen prensibiyle) |
| Giriş Gerilim Aralığı | DC 0-25V |
| Çıkış Sinyal Aralığı | DC 0-5V (analog, giriş gerilimiyle orantılı) |
| Gerilim Bölme Oranı | 5:1 (giriş gerilimi yaklaşık 5'e bölünerek çıkışa aktarılır) |
| Analog Çözünürlük | Yaklaşık 0,00489V (Arduino'nun 10-bit ADC'si esas alınarak hesaplanır) |
| Algılanabilir En Düşük Gerilim | Yaklaşık 0,02445V |
| Devre Yapısı | Aktif entegre devre içermeyen pasif direnç bölen devre |
| Çıkış Arayüzü | 3 pinli bağlantı (analog sinyal / toprak / kullanılmayan + pini) |
| Statik Çalışma Akımı | Yaklaşık 0,67 mA (25V girişte); giriş gerilimiyle orantılı |
| Ek Besleme İhtiyacı | Yok; çıkış sinyali doğrudan ölçülen gerilimden türetilir |
| Galvanik İzolasyon | Yok; giriş ve çıkış devresi ortak topraklıdır |
| Kalibrasyon İhtiyacı | Direnç toleransı nedeniyle hassas ölçümlerde yazılımsal kalibrasyon önerilir |
| Uyumlu Denetleyiciler | Arduino, ESP32, ESP8266 gibi analog girişli kartlar (3,3V'luk kartlarda ek bölen gerekebilir) |
| Ölçülebilecek Gerilim Türü | Yalnızca DC; AC gerilim ölçümü için uygun değildir |
Öne Çıkan Özellikler
- Basit direnç bölen mimarisiyle 0-25V aralığındaki DC gerilimleri, mikrodenetleyicinin güvenle okuyabileceği 0-5V aralığına indirger ve analog girişi yüksek gerilime karşı korur.
- Aktif entegre devre içermediği için ayrı bir besleme hattına ihtiyaç duymaz, gerekli ölçüm sinyalini doğrudan ölçtüğü gerilimden türetir.
- Sabit 5:1 bölme oranı sayesinde analogRead() ile okunan ham değer, tek bir çarpma işlemiyle gerçek gerilim değerine çevrilebilir; karmaşık formül veya harici kütüphane gerekmez.
- Küçük boyutlu kart yapısı, breadboard denemelerine ve kapalı kutu projelere kolayca yerleştirilebilmesini sağlar, montaj için ekstra yer kaplamaz.
- Sade 3 pinli arayüzü sayesinde ek kablolama karmaşası yaşatmadan hızlıca devreye alınabilir, prototipleme süresini kısaltır.
- Pil, akü, güneş paneli ve adaptör gibi birbirinden farklı DC gerilim kaynaklarını aynı devre mantığıyla izlemeye uygundur.
- Pasif yapısı sayesinde ısınma ve arıza riski düşüktür, bu da modülü uzun süreli sürekli izleme uygulamalarında güvenilir kılar.
- Herhangi bir harici yazılım kütüphanesi kurulumu gerektirmeden, mikrodenetleyicinin dahili analogRead fonksiyonu ile doğrudan kullanılabilir.
Kullanım Alanları
- 12V kurşun asit veya lityum bir akünün şarj durumunu Arduino üzerinden sürekli izleyip bir ekrana veya seri porta yansıtmak.
- Güneş panelinden gelen değişken DC gerilimi ölçerek basit bir şarj kontrol devresinde panel çıkışının verimini takip etmek.
- Mobil robot projelerinde batarya gerilimi belirlenen bir eşiğin altına düştüğünde uyarı LED'i yakmak veya motorları güvenli şekilde durdurmak.
- Ayarlanabilir bir DC güç kaynağının çıkış gerilimini gerçek zamanlı olarak bir LCD veya OLED ekranda göstermek.
- Ev tipi otomasyon panosunda 12V veya 24V'luk besleme hattının kesilip kesilmediğini yazılımsal olarak takip edip alarm üretmek.
- Elektrikli araç veya scooter prototiplerinde ana batarya paketinin gerilimini sürekli kaydederek şarj döngüsü verisi toplamak.
- Eğitim ve laboratuvar ortamlarında öğrencilere gerilim bölen mantığını ve mikrodenetleyici ile analog okuma yöntemini uygulamalı olarak göstermek.
- Birden fazla modülü aynı anda kullanarak iki veya daha fazla farklı DC hattın (örneğin ana batarya ve yedek batarya) gerilimini karşılaştırmalı şekilde izlemek.
Bağlantı ve Kullanım
Ölçüm yapılacak DC kaynağın artı ucu modülün giriş artı pinine, eksi ucu ise giriş eksi pinine bağlanır; modülün analog sinyal pini Arduino'nun analog girişlerinden birine (örneğin A0), toprak pini ise Arduino'nun GND pinine bağlanmalıdır. Devre pasif bir bölen olduğu için modüle ayrıca 5V besleme vermeye gerek yoktur, çıkış sinyali doğrudan ölçülen gerilimden türetilir. Arduino tarafında analogRead(A0) ile okunan 0-1023 arasındaki ham değer önce 5,0/1023,0 ile çarpılarak pindeki gerilime, ardından 5 olan bölme oranıyla çarpılarak gerçek giriş gerilimine çevrilir. Modülün girişi ile çıkışı arasında galvanik izolasyon bulunmadığından ölçülen devrenin toprağı ile mikrodenetleyicinin toprağının aynı referans noktasında birleştiğinden emin olunmalıdır. Direnç toleranslarından kaynaklanan küçük sapmaları azaltmak için bilinen bir referans gerilimle karşılaştırmalı yazılımsal kalibrasyon yapılması ve gürültüyü azaltmak amacıyla birkaç ardışık ölçümün ortalamasının alınması önerilir. Modül, ölçülecek hatta seri değil paralel olarak bağlanır; bu sayede devre üzerinden geçen akımı kesintiye uğratmadan sadece gerilim bilgisini örnekleme imkanı verir.
Paket İçeriği
- 1 x Gerilim Sensörü Modülü
Dikkat Edilmesi Gerekenler
- Giriş gerilimi 25V DC sınırını kesinlikle aşmamalıdır; bu sınırın aşılması analog çıkışın 5V'u geçmesine ve mikrodenetleyicinin analog girişine kalıcı zarar vermesine yol açabilir.
- Modül yalnızca DC gerilim ölçümü için tasarlanmıştır; AC gerilim (örneğin şebeke gerilimi) doğrudan bu modüle kesinlikle bağlanmamalıdır.
- Modülün toprak ucu ile mikrodenetleyicinin toprağı mutlaka ortaklanmalıdır (ortak GND); galvanik izolasyon olmadığı için aksi halde ölçüm hatalı veya anlamsız sonuç verir, hatta devreye zarar verebilir.
- 3,3V ile çalışan ESP32, ESP8266 gibi kartlarda çıkış sinyali 5V seviyesine kadar çıkabileceğinden analog pine bağlamadan önce ek bir gerilim bölen veya seviye kaydırıcı kullanılmalıdır.
- Direnç bölendeki üretim toleransı nedeniyle ölçümlerde birkaç yüzde sapma görülebilir; hassas uygulamalarda çok metre ile karşılaştırmalı yazılımsal kalibrasyon yapılması önerilir.
- Giriş uçlarının ters bağlanması (artı ve eksinin karışması) modülü ve bağlı olduğu mikrodenetleyiciyi zarar görme riskiyle karşı karşıya bırakır, bağlantı öncesi polarite mutlaka kontrol edilmelidir.
- Modül ile mikrodenetleyici arasındaki sinyal kablosunun gereksiz yere uzun tutulması elektriksel gürültüyü artırıp ölçüm hassasiyetini azaltabilir; mümkün olduğunca kısa ve düzgün kablolama tercih edilmelidir.
