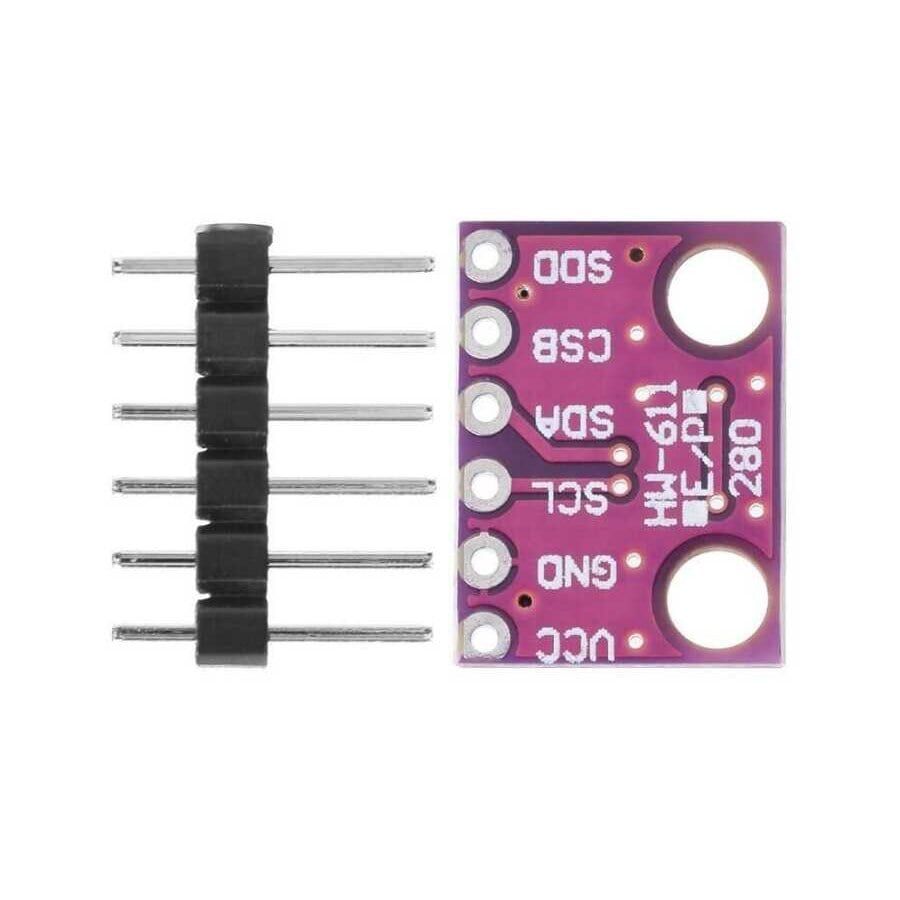

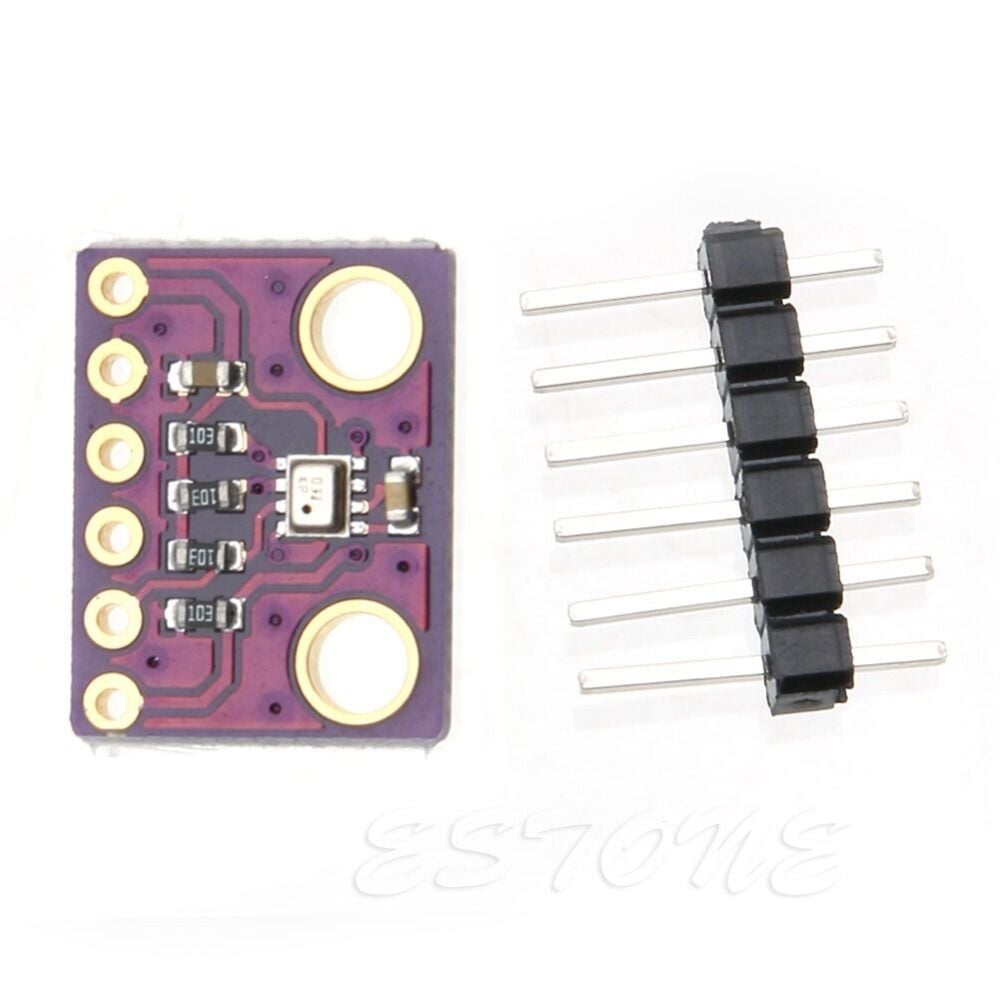

GY-BMP280-3.3 Yüksek Hassas Atmosferik Basınç Sensörü Modülü

GY-BMP280-3.3, Bosch Sensortec tarafından üretilen BMP280 entegresini taşıyan küçük boyutlu bir atmosferik basınç ve sıcaklık ölçüm modülüdür. Modül, piezorezistif basınç algılama elemanı ile bant aralığı tabanlı sıcaklık sensörünü tek bir yonga üzerinde birleştirir ve ölçülen ham değerleri I2C hattı üzerinden dijital olarak mikrodenetleyiciye aktarır. Sensörün dahili belleğinde fabrika ayarlı kalibrasyon katsayıları saklanır; bu sayede okunan ham veriler, üretici tarafından tanımlanan kompanzasyon formülleriyle işlenerek doğrudan hPa ve santigrat derece cinsinden gerçek değerlere dönüştürülebilir. Yüksek çözünürlüklü basınç ölçümü birkaç santimetrelik yükseklik değişimini bile ayırt edebildiğinden, modül hava durumu istasyonları, irtifa hesaplama, kapalı ortam yükseklik takibi, drone ve robotik projeleri ile düşük güçlü taşınabilir ölçüm cihazları gibi uygulamalarda yaygın olarak kullanılır. Küçük boyutu ve düşük akım tüketimi, modülü hem masaüstü geliştirme kartlarına hem de pil ile beslenen gömülü tasarımlara uygun hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Bosch Sensortec BMP280 entegresi sayesinde hem basınç hem sıcaklık ölçümü tek modülden, tek arayüz üzerinden alınır.
• ±1 hPa mutlak doğruluk ve ±0,12 hPa bağıl doğruluk ile yaklaşık ±1 metre irtifa çözünürlüğüne ulaşılır, bu da kat farkı gibi küçük yükseklik değişimlerinin bile algılanmasını sağlar.
• 300-1100 hPa geniş basınç ölçüm aralığı, deniz seviyesinden dağlık yüksek irtifalara kadar güvenilir okuma sağlar.
• I2C arayüzü sayesinde sadece iki hatla (SDA, SCL) mikrodenetleyiciye bağlanır ve aynı hatta SDO pini üzerinden adres ayarlanarak birden fazla sensör eklenebilir.
• Mikroamper seviyesindeki düşük akım tüketimi ve ayrı uyku modu sayesinde pil ile çalışan taşınabilir cihazlarda uzun süre kullanılabilir.
• Fabrika kalibrasyon katsayıları sensörün dahili belleğinde saklanır, bu sayede kullanıcı ayrıca kalibrasyon yapmadan doğrudan gerçek basınç ve sıcaklık değerlerine ulaşır.
• Küçük boyutlu LGA paket sayesinde dar alanlı devre tasarımlarına ve taşınabilir cihazlara kolayca entegre edilir.
• Dahili IIR filtresi sayesinde ani rüzgar veya kapı açılıp kapanması gibi kısa süreli basınç dalgalanmaları yumuşatılarak daha kararlı okumalar elde edilir.
• Uyku, zorlanmış ve normal ölçüm modları arasında yazılımla geçiş yapılabildiğinden, ölçüm sıklığı ile güç tüketimi arasında proje ihtiyacına göre denge kurulabilir.

Kullanım Alanları

• Bir irtifa ölçer veya yükseklik göstergesi projesinde anlık yükseklik değişimini hesaplamak.
• Hava durumu istasyonunda sıcaklık ve basınç verisini sürekli kaydederek yerel basınç trendini takip etmek ve olası hava değişimini önceden sezmek.
• İnsansız hava aracı veya çok pervaneli araç üzerinde barometrik yükseklik sabitleme fonksiyonu için referans basınç verisi sağlamak.
• Sera veya depo gibi kapalı ortamlarda basınç ve sıcaklık değişimlerini izleyerek havalandırma sistemini otomatik olarak tetiklemek.
• Dağcılık, kamp veya yürüyüş için tasarlanan giyilebilir cihazlarda anlık irtifa ve hava durumu tahmini yapmak.
• Ev otomasyonu sisteminde dışarıdaki hava basıncı düşüşünü algılayıp yağmur veya fırtına uyarısı oluşturmak.
• Asansör, çok katlı otopark veya bina içi konumlandırma sistemlerinde hangi katta bulunulduğunu basınç farkından tahmin etmek.
• Bisiklet veya koşu bilgisayarı gibi taşınabilir spor cihazlarında rota boyunca kazanılan veya kaybedilen yüksekliği hesaplamak.

Bağlantı ve Kullanım

Modül üzerindeki VCC pini 3,3V besleme hattına, GND pini ise ortak topraga bağlanır; SCL ve SDA pinleri mikrodenetleyicinin I2C hattına (örneğin Arduino Uno üzerinde A5 ve A4 uçlarına, ESP32 üzerinde ise varsayılan I2C pinlerine) bağlanarak veri aktarımı sağlanır. Sensörün varsayılan I2C adresi SDO pininin durumuna göre 0x76 veya 0x77 olarak değişir; SDO pini GND ucuna bağlandığında adres 0x76, VCC ucuna bağlandığında ise 0x77 olarak ayarlanır, bu sayede aynı hatta birden fazla BMP280 modülü kullanılabilir. Yazılım tarafında hazır I2C kütüphaneleri kullanılarak basınç ve sıcaklık değerleri birkaç satır kodla okunabilir; deniz seviyesi referans basıncı girilerek yaklaşık irtifa hesabı da otomatik olarak yapılabilir. İlk çalıştırmadan önce sensörün her okumada hangi örnekleme ve filtre modunda çalışacağının (uyku, zorlanmış veya normal mod) kütüphane üzerinden ayarlanması önerilir. Daha az elektriksel gürültü ve daha kısa kablo isteyen projelerde SDA ile SCL hatlarının mümkün olduğunca kısa tutulması, gerekirse 4,7 kilo-ohm mertebesinde harici pull-up direnç eklenmesi haberleşme kararlılığını artırır. Ölçüm döngüsü tamamlandıktan sonra sensör otomatik olarak yeni bir okumaya hazır hale gelir, bu nedenle sürekli izleme yapan uygulamalarda basit bir zamanlayıcı ile periyodik okuma döngüsü kurmak yeterlidir.

Paket İçeriği

• 1 adet GY-BMP280-3.3 basınç ve sıcaklık sensör modülü
• Modül üzerine lehimlenmiş veya ayrı gönderilen pin header (satıcı seçeneğine göre değişebilir)

Dikkat Edilmesi Gerekenler

• Modül 3,3V ile çalışır; 5V mikrodenetleyicilere VCC ucundan doğrudan 5V uygulanmamalıdır, aksi halde sensör kalıcı olarak zarar görebilir.
• I2C hatlarında (SDA, SCL) pull-up direnç bulunmuyorsa veya çok uzun kablo kullanılırsa haberleşme hataları veya okuma kilitlenmesi yaşanabilir.
• Basınç ölçümü ortam sıcaklığından ve ani hava akımından etkilenebilir; en doğru sonuç için sensörün doğrudan güneş ışığı, sıcak yüzeyler ve hava akımı altında bırakılmaması önerilir.
• Hesaplanan irtifa değeri girilen deniz seviyesi referans basıncına bağlı olduğundan, referans değer güncel tutulmazsa irtifa okuması hatalı çıkabilir.
• SDO pini boşta (havada) bırakılırsa I2C adresi kararsız hale gelebilir; adresin sabit kalması için bu pinin GND veya VCC ucuna açıkça bağlanması gerekir.
• Modül nem ve toza karşı korumasızdır; açık havada veya nemli ortamda uzun süre kullanılmadan önce uygun bir muhafaza içine alınmalıdır.
