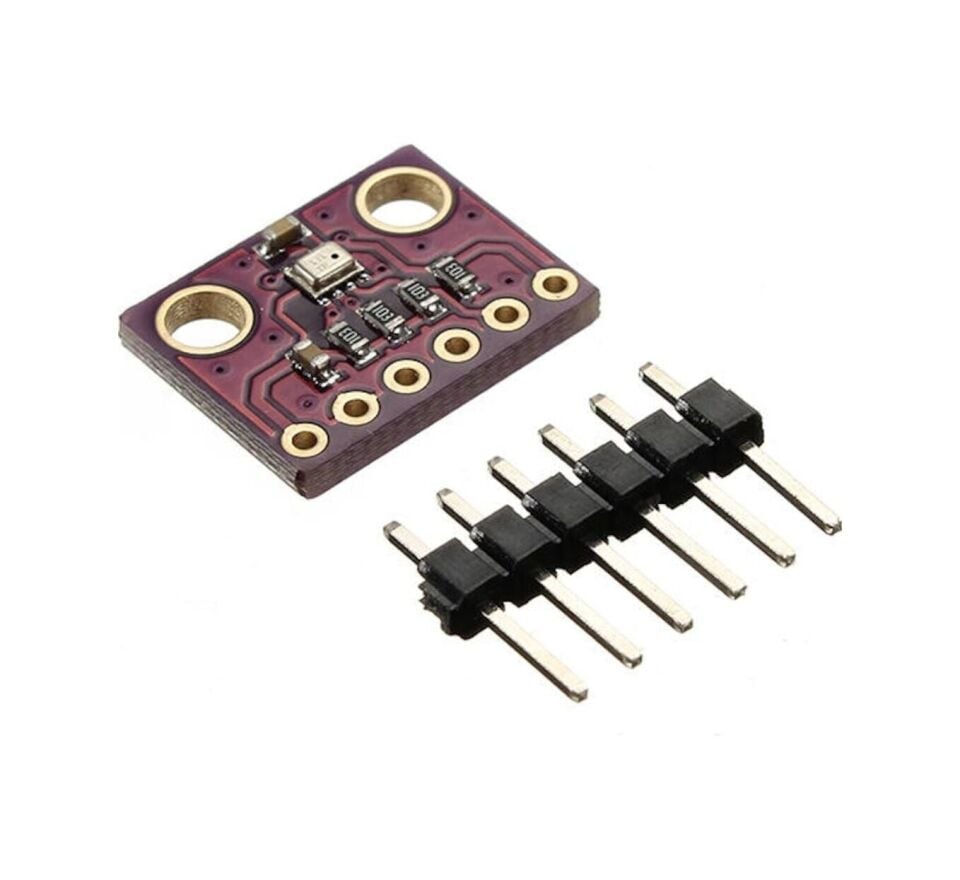

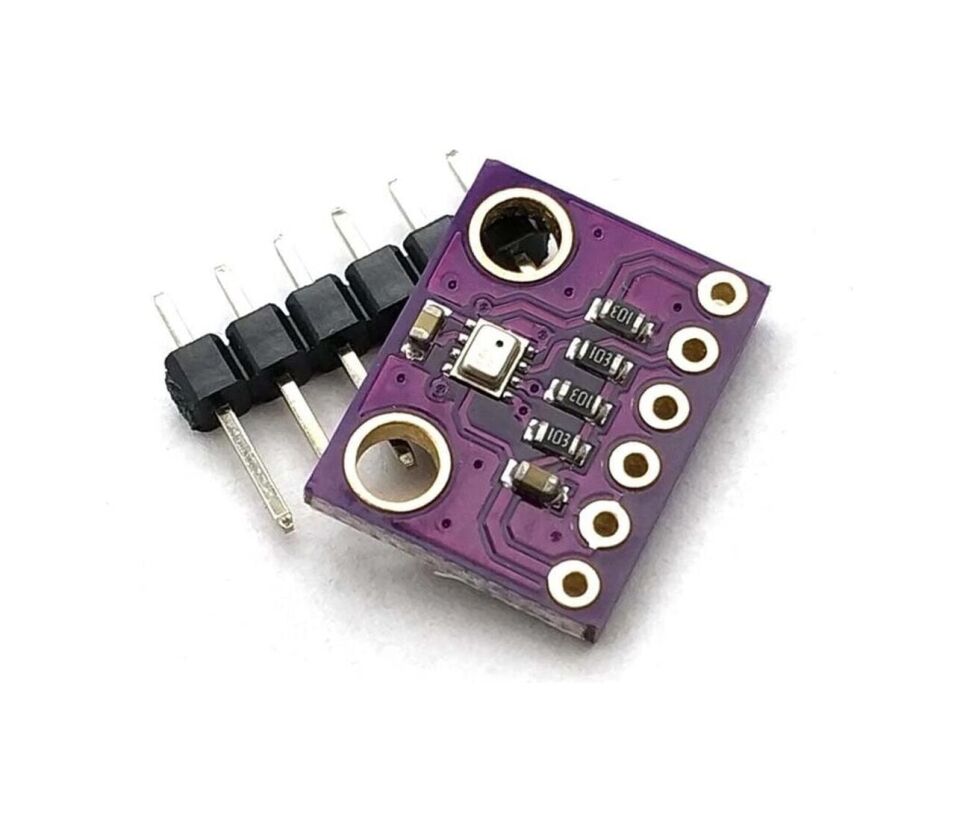

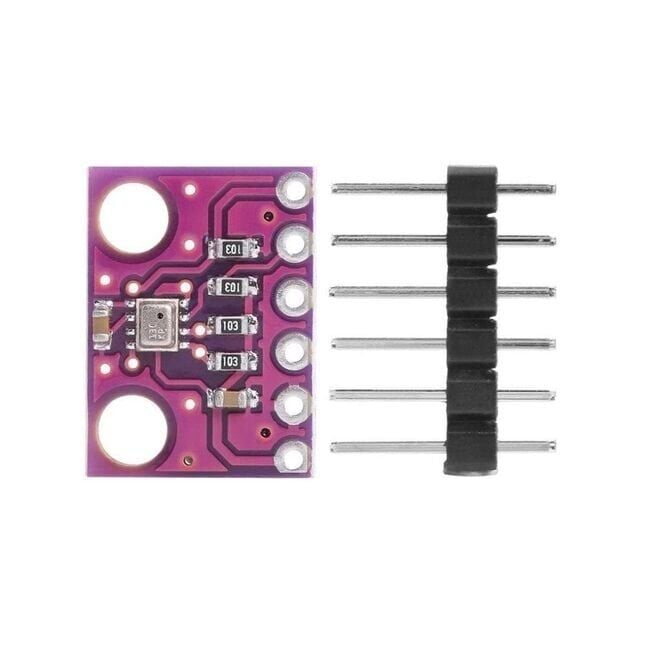

GY-BMP280-3.3 Yüksek Hassasiyetli Basınç Sensör Modülü
GY-BMP280-3.3, Bosch Sensortec tarafindan uretilen BMP280 cipini tasiyan dijital basinc ve sicaklik sensor modulüdür. Sensor icindeki piezo-rezistif basinc algilama elemani, ortam atmosfer basincindaki degisimi elektriksel sinyale cevirir; dahili sicaklik olcumu bu sinyali kompanze ederek yuksek dogrulukta sonuc verir. Olculen basinc degeri barometrik formul ile bagil yukseklige (irtifa) cevrilebildigi icin modul en cok hava durumu istasyonlari, irtifa olcerler ve dronelarda kullanilir. Cip hem I2C hem de SPI arayuzu ile haberlesir, Arduino, ESP8266 ve ESP32 ile kolayca kullanilir; BME280'den farkli olarak nem olcmez, sadece basinc ve sicaklik verir.
Teknik Özellikler
| Sensör Çipi | Bosch BMP280 (dijital basınç sensörü) |
| Ölçüm Türü | Basınç ve sıcaklık (nem ölçümü yoktur) |
| Basınç Ölçüm Aralığı | 300 hPa – 1100 hPa |
| Basınç Mutlak Doğruluğu | ±1 hPa (0–65°C aralığında tipik değer) |
| Basınç Bağıl Doğruluğu | ±0,12 hPa (yaklaşık ±1 metre yükseklik farkına karşılık gelir) |
| Basınç Çözünürlüğü | 0,16 Pa (ultra yüksek çözünürlük modunda, 20 bit) |
| Sıcaklık Ölçüm Aralığı | -40°C ile +85°C (çalışma aralığı) |
| Sıcaklık Doğruluğu | ±1,0°C (0–65°C aralığında tipik değer) |
| Sıcaklık Çözünürlüğü | 0,01°C |
| Haberleşme Arayüzü | I2C ve SPI (ikisi de desteklenir) |
| I2C Adresi | 0x76 veya 0x77 (SDO pininin bağlantısına göre değişir) |
| Modül Çalışma Gerilimi | 3,3V |
| Sensör Çipi Besleme Aralığı (VDD) | 1,71V – 3,6V |
| Mantık Seviyesi Gerilimi (VDDIO) | 1,2V – 3,6V |
| Çip Paketi | 8 pinli metal kapaklı LGA |
| Çip Boyutu | 2,0 x 2,5 x 0,95 mm |
| Karşılık Gelen İrtifa Aralığı | yaklaşık -500 m ile +9000 m arası |
| Çalışma Modları | Sleep, Forced ve Normal (3 farklı güç/ölçüm modu) |
| Aşırı Örnekleme (Oversampling) | Basınç ve sıcaklık için ayrı ayrı x1 – x16 arası ayarlanabilir |
| SPI Maksimum Saat Hızı | 10 MHz |
| I2C Maksimum Saat Hızı | 3,4 MHz (High Speed modu dahil; pratikte çoğu proje 100/400 kHz kullanır) |
Öne Çıkan Özellikler
- Bosch'un endüstri standardı haline gelmiş BMP280 çipini kullanır, bu sayede kararlı ve tekrarlanabilir basınç okumaları sağlar.
- Hem I2C hem de SPI arayüzünü destekler; proje ihtiyacına göre bu iki haberleşme yönteminden biri seçilir (arayüz CSB pininin durumuna göre belirlenir, ikisi aynı anda kullanılmaz).
- 20 bit çözünürlüğe kadar çıkabilen ultra yüksek çözünürlük modu sayesinde çok küçük basınç değişimlerini bile ayırt edebilir.
- Dahili sıcaklik kompanzasyonu ile basınç ölçümünü ortam sıcaklığından kaynaklanan hatalara karşı düzeltir.
- Küçük ve hafif kart tasarımı sayesinde drone, giyilebilir cihaz ve kompakt ölçüm istasyonu gibi yer kısıtı olan projelere kolayca yerleştirilebilir.
- Düşük besleme gerilimiyle çalıştığı için pil ile beslenen taşınabilir ve düşük güç tüketimli tasarımlarda tercih edilir.
- Basınç verisinden barometrik formülle bağıl irtifa hesaplanabildiği için ayrı bir yükseklik sensörüne ihtiyaç duyulmaz.
Kullanım Alanları
- Ev tipi bir hava durumu istasyonunda dış ortam basıncını ve sıcaklığını sürekli kaydedip basınç değişiminden yaklaşan hava durumu değişikliğini tahmin etmek.
- Bir quadcopter veya sabit kanat drone üzerinde basınç tabanlı irtifa tutma (altitude hold) algoritmasına veri sağlamak.
- Dağcılık veya doğa yürüyüşü için taşınabilir bir irtifa ölçer / barometre cihazı yapmak.
- Sera veya iklim kontrollü bir depoda ortam basıncı ve sıcaklığını izleyip anormal değişimlerde uyarı üretmek.
- ESP8266 veya ESP32 tabanlı bir IoT hava istasyonu düğümünde ölçülen verileri Wi-Fi üzerinden buluta göndermek.
- Bina otomasyon sisteminde HVAC (havalandırma) hattındaki basınç farkını izleyerek filtre tıkanıklığını tespit etmek.
- Bir robotik veya insansız araç projesinde deniz seviyesine göre yükseklik değişimini takip ederek yol profili çıkarmak.
Bağlantı ve Kullanım
I2C modunda kullanmak için modülün VCC pini 3,3V'a, GND pini ortak topraga, SCL pini mikrodenetleyicinin saat hattina (Arduino Uno'da A5, Mega'da 21, ESP32'de varsayilan olarak GPIO22) ve SDA pini veri hattina (Uno'da A4, Mega'da 20, ESP32'de GPIO21) baglanir. SDO pini GND'ye çekilirse I2C adresi 0x76, VDDIO hattina çekilirse 0x77 olur; bu pin bos birakilmamalidir, aksi halde adres kararsiz kalabilir. SPI kullanilacaksa CSB, SCK, SDI ve SDO pinleri mikrodenetleyicinin ilgili SPI hatlarina baglanir ve CSB pini haberlesme oncesi LOW seviyeye çekilir. Kod tarafinda BMP280 icin yazilmis hazir kutuphaneler (orn. Adafruit_BMP280 veya BMx280MI) kullanilarak birkaç satirda basinc ve sicaklik degerleri okunabilir; bu kutuphaneler, cip icindeki kalici hafizada (NVM) fabrikada yazilmis kalibrasyon katsayilarini otomatik okuyup ham ADC degerini gercek hPa ve °C degerine cevirir, kullanicinin bu hesabi kendisinin yapmasi gerekmez. Cogu GY-BMP280 modulunde SDA ve SCL hatlari icin gerekli pull-up direncleri kart uzerinde hazir bulunur, bu yuzden ayrica harici pull-up eklemeye genellikle gerek kalmaz; ancak uzun kablo baglantilarinda veya ayni I2C hattina birden fazla cihaz baglaninca sinyal seviyeleri kontrol edilmelidir. Kutuphane secilirken BMP280 ile BME280'in genellikle ayni kutuphane ailesinde farkli siniflarla desteklendigine dikkat edilmeli, yanlis sinif secimi derleme hatasina ya da olmayan nem alaninin okunmaya calisilmasina yol acabilir.
Paket İçeriği
- 1 adet GY-BMP280-3.3 basınç sensör modülü
- Modül üzerinde BMP280 çipi ve gerekli destek elemanları (kondansatör, direnç) lehimli olarak hazır durumda
- Pin header'lar (bazı parti gönderimlerinde lehimli, bazılarında ayrı gelip kullanıcı tarafından lehimlenmesi gerekebilir)
- Statik hassasiyeti olan bir elektronik parça olduğu için modül genellikle anti-statik koruyucu poşet içinde paketlenir
Dikkat Edilmesi Gerekenler
- Modül adında da belirtildiği gibi 3,3V ile çalışacak şekilde tasarlanmıştır; üzerinde 5V'u 3,3V'a indiren bir regülatör bulunmuyorsa doğrudan 5V'a bağlamak çipe kalıcı zarar verebilir.
- SDO pininin durumu I2C adresini belirler; aynı hat üzerinde birden fazla BMP280/BME280 modülü kullanılacaksa adres çakışmasını önlemek için bir modülün SDO'sunu GND'ye, diğerininkini VDDIO'ya bağlamak gerekir.
- Bu sensör nem ölçmez; nem verisi de gereken projelerde bu modül yerine BME280 tabanlı bir modül tercih edilmelidir.
- Basınçtan yükseklik hesaplarken deniz seviyesi referans basıncının (yaklaşık 1013,25 hPa veya güncel yerel değer) doğru girilmesi gerekir, aksi halde hesaplanan irtifa gerçek değerden sapar.
- Kart üzerindeki bileşenler küçük olduğu için lehimleme sırasında aşırı ısıdan ve statik elektrik deşarjından korunmalıdır.
- Modül açık PCB üzerinde olduğu için nem, toz ve doğrudan temastan korunmalı; nemli ortamlarda kısa devre ve okuma hatası riski artar.
- Dış mekan, soğuk hava deposu gibi yoğuşma riski yüksek yerlerde uzun süreli kullanım öncesinde modülün nem izolasyonu (koruyucu kutu, conformal coating vb.) düşünülmelidir.
