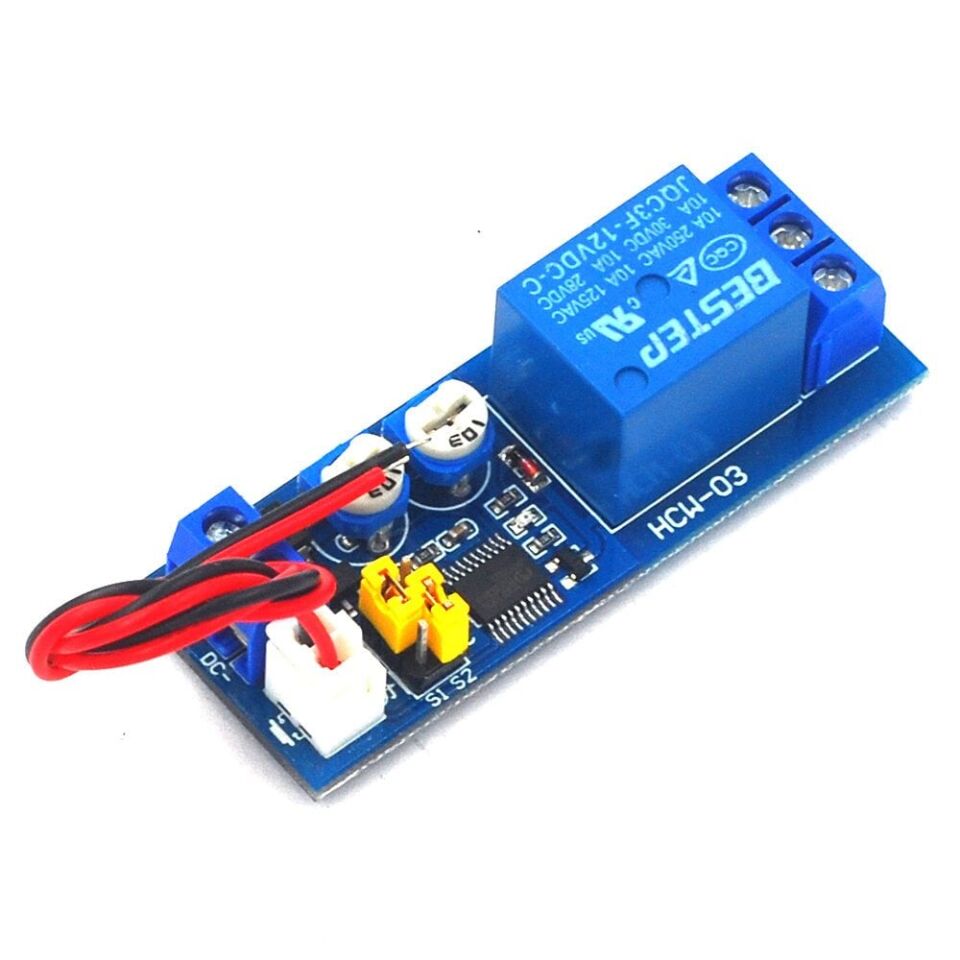

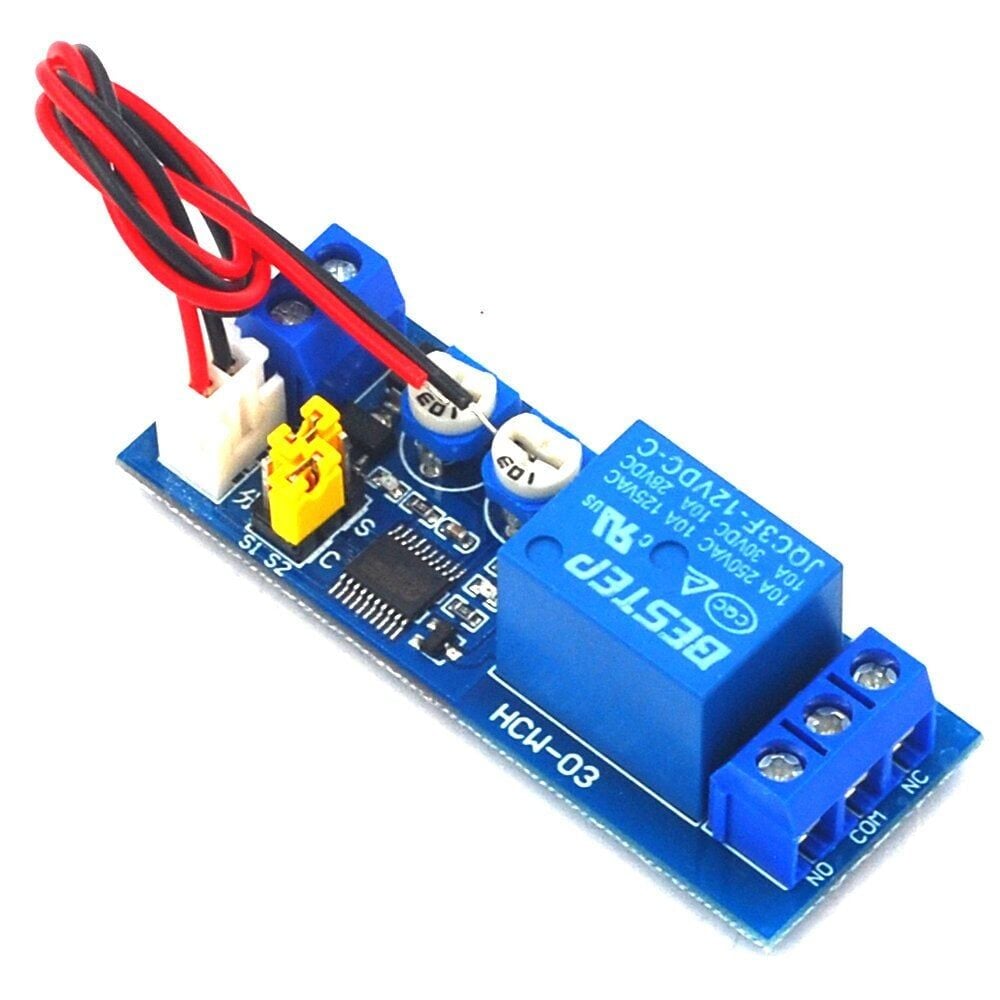

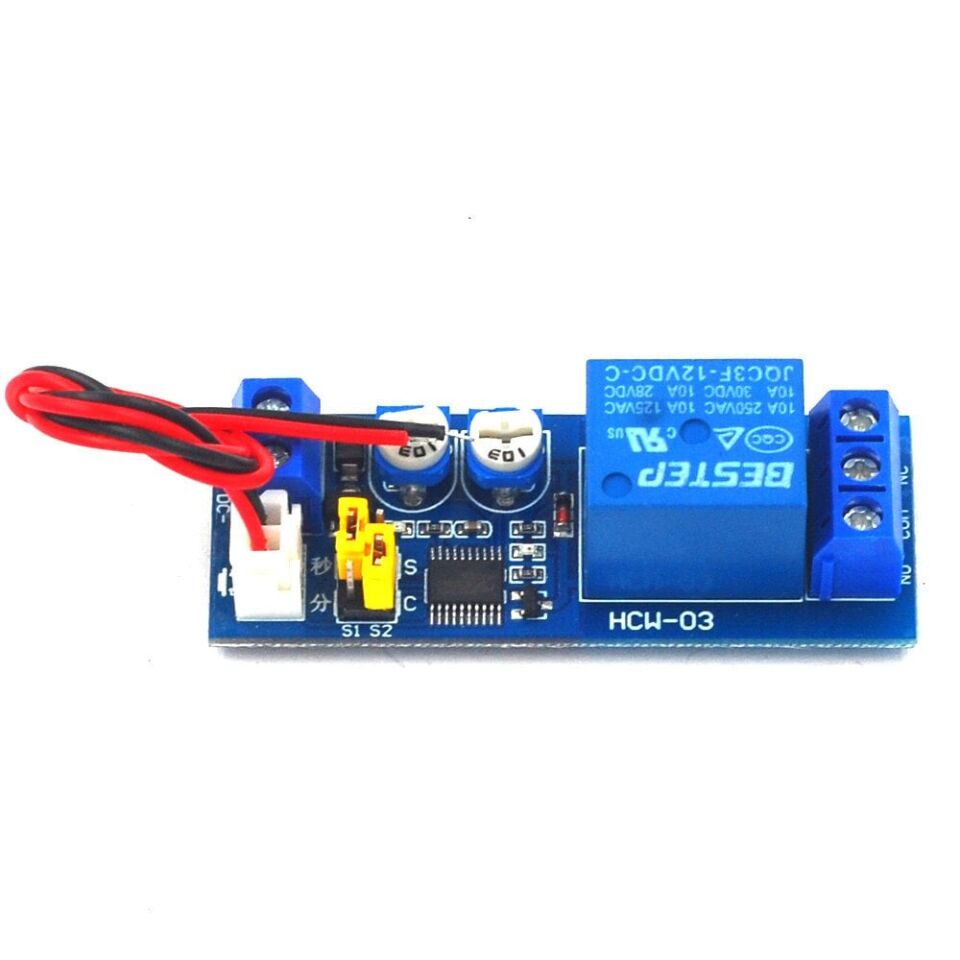

HCW-03 12V Çift Ayarlı Zaman Gecikme Röle Modülü - Sürekli Döngü

HCW-03, 12V DC ile beslenen ve üzerinde çift bağımsız zaman ayarı bulunan bir gecikme röle modülüdür. Karttaki iki ayrı zaman ayarı sayesinde bir yükün ne kadar süre açık kalacağı ile ne kadar süre kapalı kalacağı birbirinden bağımsız olarak belirlenir; modül bu iki süreyi art arda tekrarlayarak röle çıkışını sürekli biçimde açıp kapatır. Bu "sürekli döngü" çalışma biçimi, harici bir mikrodenetleyici veya PLC kullanmadan periyodik anahtarlama gerektiren devrelerde bağımsız bir kontrol katmanı olarak görev yapar; kart enerjilendiği andan itibaren kendi başına döngüsünü sürdürür ve döngü sırasında ek bir komut veya tetikleme sinyali beklemez. Röle çıkışı, düşük gerilimli kontrol tarafını yükün bulunduğu güç tarafından galvanik olarak ayırarak daha yüksek akımlı veya gerilimli bir yükün (motor, pompa, lamba, elektromıknatıs vb.) devre dışında güvenle anahtarlanmasını sağlar. Açık ve kapalı sürelerinin ayrı ayrı ayarlanabilmesi, sabit oranlı hazır zamanlayıcılara göre daha esnek bir açık/kapalı oranı kurgulamaya imkân tanır ve modülü tek bir sabit periyoda değil, projeye göre değişen farklı döngü ihtiyaçlarına uyarlanabilir hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• İki bağımsız potansiyometre ile açık kalma ve kapalı kalma sürelerinin ayrı ayrı ayarlanabilmesi, döngü içinde ihtiyaca göre farklı açık/kapalı oranları kurgulamayı mümkün kılar.
• Sürekli döngü modu sayesinde modül, herhangi bir harici tetikleme sinyaline, komuta veya yazılıma ihtiyaç duymadan enerjili olduğu sürece kendi kendine çalışmaya devam eder.
• Çıkışta elektromekanik röle bulunması, düşük gerilimli 12V kontrol devresini daha yüksek akımlı veya gerilimli yük tarafından galvanik olarak ayırarak güvenli bir anahtarlama sağlar.
• NO/COM/NC üç uçlu röle çıkışı, aynı kart üzerinden hem normalde açık hem normalde kapalı bağlantı ihtiyacına cevap verir; bu da farklı proje senaryolarına uyarlanmasını kolaylaştırır.
• Kompakt PCB tasarımı, dar kumanda kutuları ve pano/panel içi montaj için az yer kaplar, ek kablolama karmaşası yaratmaz.
• Durum göstergesi, kartın enerjili olup olmadığının ve rölenin anlık çekili/bırakılı durumunun kablo sökmeden, gözle takip edilmesini kolaylaştırır.
• Manuel potansiyometre ile ayar yapılması, dijital arayüz, ekran veya yazılım bilgisi gerektirmeden hızlı devreye alma ve saha koşullarında kolay yeniden ayarlama imkânı sunar.

Kullanım Alanları

• Akvaryum veya sera havalandırma pompasını, sürekli çalıştırmak yerine belirli aralıklarla otomatik olarak çalıştırıp durdurmak.
• Vitrin veya tabela aydınlatmasında bir lambanın ya da lamba grubunun ayarlanan sürelerle tekrar tekrar yanıp sönmesini sağlamak.
• Küçük bir konveyör bandını veya karıştırıcı motoru belirli bir çalışma süresi ile onu izleyen bir dinlenme süresi arasında sürekli döngüye almak.
• Bahçe veya saksı sulama sisteminde bir elektrikli vanayı kısa aralıklarla açıp kapatarak toprağın taşmasını önleyen aralıklı (darbeli) sulama uygulamak.
• Kuluçka makinesinde yumurta çevirme motorunu, yumurtaların tek yönde kalmaması için belirli periyotlarla kısa süreli çalıştırıp durdurmak.
• Bir elektromıknatıs, solenoid valf veya titreşim düzeneğini tekrarlayan çalışma-durma döngüsüyle sürekli tetiklemek.
• Üretim veya laboratuvar test düzeneklerinde bir röleyi ya da bağlı olduğu yükü sürekli açıp kapatarak dayanıklılık (endurance) testi yürütmek.

Bağlantı ve Kullanım

Modülün besleme klemensindeki + ve - uçlarına 12V DC gerilim uygulanır; kart enerji aldığı anda, potansiyometrelerle önceden ayarlanmış açık ve kapalı sürelerine göre döngüsüne başlar ve enerji kesilene kadar bu döngüyü tekrarlamaya devam eder. Sürülecek yük, röle çıkışındaki NO (normalde açık) ve COM (ortak) uçları arasına bağlanırsa röle çektiği sürede devre tamamlanır ve yük çalışır; bunun yerine NC (normalde kapalı) ve COM uçları kullanılırsa röle çekmediği sürede devre kapalı kalır, röle çektiğinde ise devre açılır. Açık kalma ve kapalı kalma süreleri, kart üzerindeki iki ayrı potansiyometrenin küçük bir tornavida ile çevrilmesiyle birbirinden bağımsız olarak ve yükü söktürmeden ayarlanabilir. Röle çıkışı üzerinden şebeke gerilimi gibi yüksek gerilimli bir yük sürülecekse, 12V ile beslenen kontrol tarafının kabloları ile yük tarafının kabloları montaj sırasında birbirinden ayrı, kısa devreye yol açmayacak şekilde ve izoleli tutulmalıdır.

Paket İçeriği

• 1 x HCW-03 12V çift ayarlı zaman gecikme röle modülü
• Ayrı bir güç adaptörü, bağlantı kablosu veya montaj vidası pakette bulunmaz

Dikkat Edilmesi Gerekenler

• Besleme geriliminin polaritesine ve 12V değerine dikkat edilmelidir; ters veya hatalı gerilim uygulanması karta kalıcı zarar verebilir.
• Röle kontaklarının anma akım ve gerilim sınırları aşılmamalıdır; bu sınırların üzerindeki yükler röle üzerinden doğrudan bağlanmamalı, gerektiğinde kontaktör gibi ek bir anahtarlama elemanı üzerinden sürülmelidir.
• Röle çıkışı üzerinden şebeke gerilimi gibi tehlikeli gerilimli bir yük bağlanacaksa montaj sırasında mutlaka enerji kesilmeli ve temas koruması sağlanmalıdır; bu işlem elektrik güvenliği konusunda bilgi ve tecrübe gerektirir.
• Potansiyometreler sonuna kadar zorlanmadan, yumuşak ve kademeli hareketlerle ayarlanmalıdır; aksi halde ayar milinde mekanik hasar oluşabilir.
• Sürekli döngü modunda röle aralıksız açılıp kapandığından, çok kısa döngü süreleriyle uzun süreli kullanım rölenin mekanik anahtarlama ömrünü normalden daha hızlı tüketebilir.
• Kart açıkta, muhafazasız bırakılmamalı; nemli ortam, toz ve iletken yüzeylerle temastan korumak için uygun bir kutu veya muhafaza içine monte edilmelidir.
