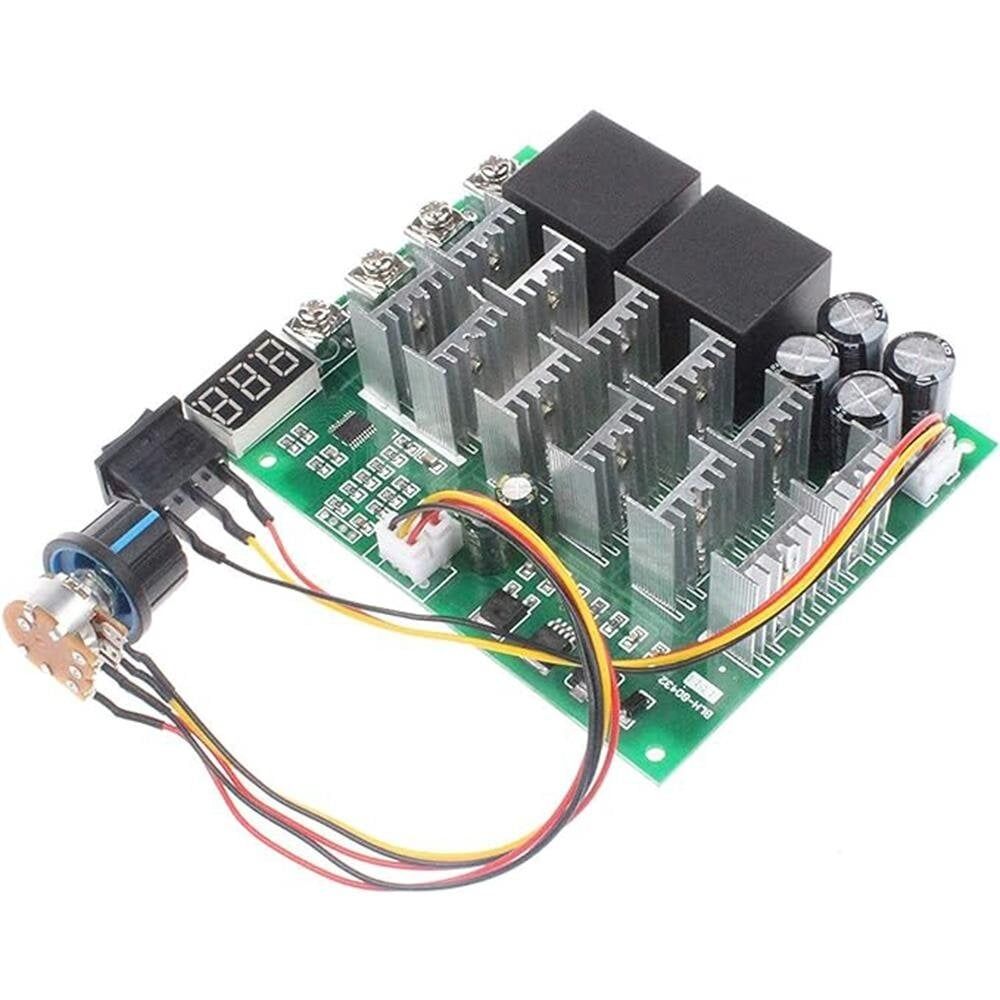

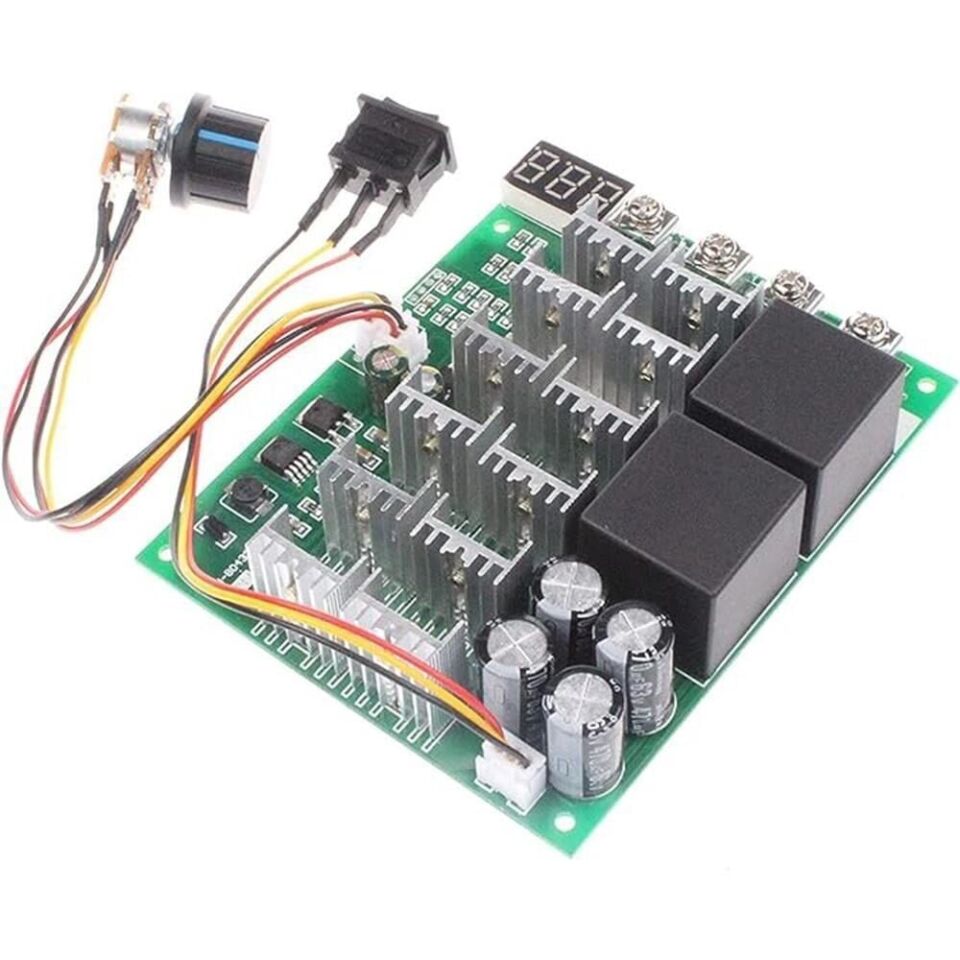

ICQUANZX 60V 60A PWM Motor Sürücü Hız Kontrol Kartı Çift Yönlü

ICQUANZX 60V 60A PWM Motor Sürücü Hız Kontrol Kartı, fırçalı DC motorların hem hızını hem de dönüş yönünü tek bir kart üzerinden kontrol etmek için tasarlanmış çift yönlü bir sürücü modülüdür. Kart, motora uygulanan gerilimi darbe genişlik modülasyonu (PWM) yöntemiyle hızlıca kesip açarak ortalama gücü değiştirir; bu sayede motor sabit bir voltajla değil, ayarlanabilir bir hızda çalışır. Üzerindeki potansiyometre ile hız kademesiz olarak ayarlanırken, yön anahtarı motoru ileri veya geri yönde döndürmeyi sağlar. 60V ve 60A güç sınıfı sayesinde küçük hobi motorlarından daha büyük DC motorlara kadar geniş bir güç aralığında kullanılabilir. Bu tür kartlar genellikle harici bir mikrodenetleyiciye ihtiyaç duymadan, yalnızca potansiyometre ve yön anahtarıyla bağımsız olarak çalışacak şekilde tasarlanır; bu da kartı hem hazır bir çözüm arayan hobi projelerinde hem de basit atölye ve otomasyon uygulamalarında pratik hale getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• PWM kontrolü sayesinde motor hızı kademesiz ve hassas şekilde ayarlanabilir, ani voltaj sıçramaları olmadan yumuşak bir hız geçişi sağlanır.
• Çift yönlü yapısı sayesinde tek bir anahtar hareketiyle motorun dönüş yönü ileri veya geri olarak değiştirilebilir.
• 60V ve 60A güç kapasitesi, küçük hobi motorlarından orta güçteki DC motorlara kadar geniş bir uygulama aralığını destekler.
• Kart üzerindeki potansiyometre ile harici bir kontrolcü veya yazılım gerekmeden anlık hız ayarı yapılabilir.
• MOSFET tabanlı güç katı, kontaktörlü veya röleli sürücülere kıyasla daha sessiz çalışır ve mekanik aşınma riski taşımaz.
• Vidalı terminal bağlantıları, kalın güç kablolarının bile sıkı ve güvenli şekilde bağlanmasına imkan tanır.
• Kartın sadece iki kontrol elemanına (potansiyometre ve yön anahtarı) sahip olması, elektronik bilgisi sınırlı kullanıcıların bile kısa sürede kurulum yapabilmesini sağlar.
• Vidalı terminal yapısı farklı kablo kesitlerine uyum sağlayarak hem ince hem kalın güç kablolarıyla kullanılabilir.

Kullanım Alanları

• Atölye ortamında tezgah üstü matkap veya freze gibi düşük hızlı DC motorlu makinelerin devrini kontrol etmek.
• Güneş takip sistemi gibi projelerde paneli hareket ettiren motoru ileri-geri yönde sürerek konumu değiştirmek.
• Vinç veya lineer aktüatör uygulamalarında yükü kaldırırken ve indirirken motor yönünü değiştirmek.
• Model tekne veya araba gibi hobi projelerinde güçlü DC motorların hızını kumanda etmek.
• Küçük ölçekli konveyör bant düzeneklerinde bant hızını ayarlamak.
• Tarımsal sulama düzeneklerinde pompa veya vana motorunun çalışma hızını kademeli olarak ayarlamak.
• Otomasyon test masasında bir DC motorun farklı hız kademelerindeki davranışını gözlemlemek.

Bağlantı ve Kullanım

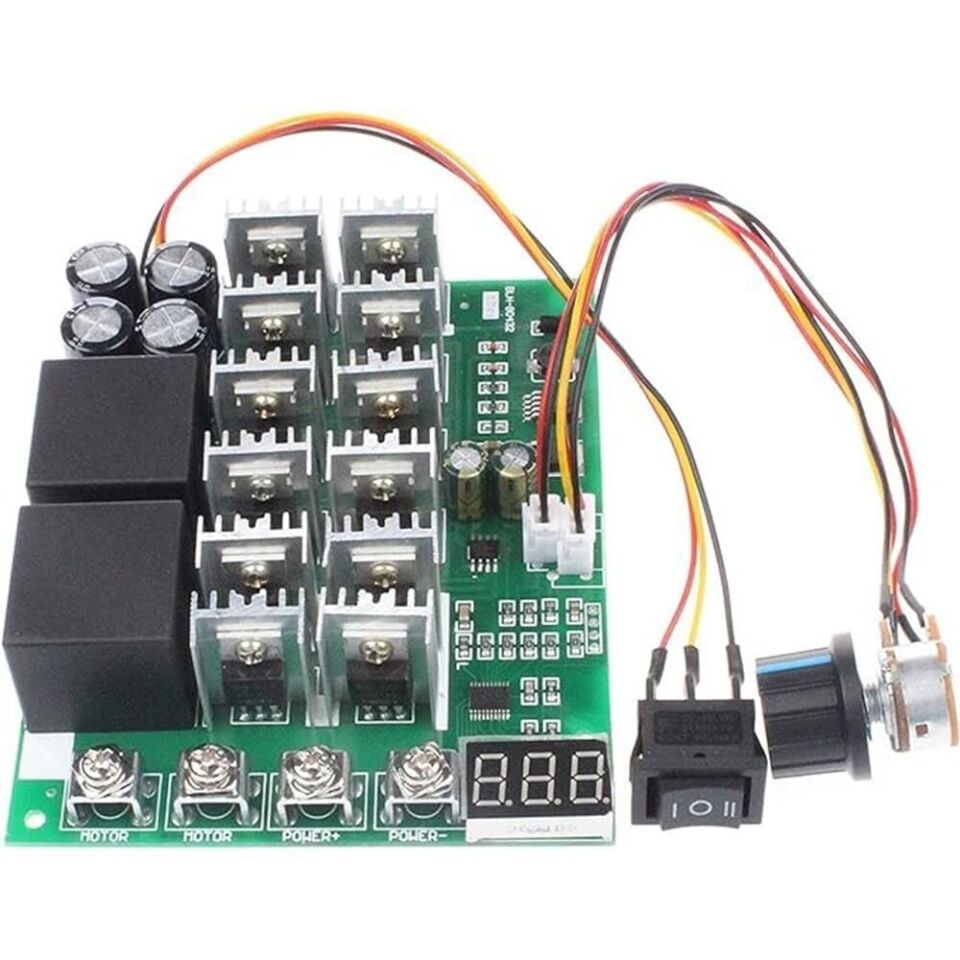

Kartın güç girişine ayrılmış vidalı terminale ("+" ve "-" olarak işaretli uçlara) 6-60V aralığında bir DC güç kaynağı bağlanır; motor çıkışına ise sürülecek fırçalı DC motorun iki ucu bağlanır. Üzerindeki potansiyometre saat yönünde çevrildikçe PWM duty cycle artar ve motor hızı yükselir, potansiyometre en sola getirildiğinde motor durur. Yön anahtarı ileri veya geri konuma alındığında H-köprü içindeki MOSFET çiftlerinin iletim durumu değişir, motora uygulanan gerilimin polaritesi ters çevrilir ve motor diğer yönde dönmeye başlar. Kartı devreye almadan önce güç kaynağının gerilim değerinin kartın belirtilen aralıkta olduğu ve motorun çektiği akımın kartın akım sınırını aşmadığı kontrol edilmelidir. İlk kullanımda motor bağlıyken potansiyometre en düşük hız konumundan başlatılıp kademeli olarak artırılmalı, yön anahtarı da önce motor dururken denenerek doğru tepki verdiği görülmelidir. Yüksek akım çekilen uygulamalarda güç ve motor kablolarının hedeflenen akıma uygun kesitte seçilmesi gerekir; ince kesitli kablolar aşırı ısınarak hem verim kaybına hem de güvenlik riskine yol açabilir.

Paket İçeriği

• 1 x ICQUANZX 60V 60A PWM Motor Sürücü Hız Kontrol Kartı
• Güç kaynağı, motor ve bağlantı kabloları pakete dahil değildir
• Sabitleme vidası veya montaj aparatı, üründe belirtilmediği için pakete dahil kabul edilmemelidir

Dikkat Edilmesi Gerekenler

• Kart yalnızca fırçalı DC motorlarla uyumludur; fırçasız (BLDC) motorlarda kullanılamaz.
• Motorun özellikle kalkış anında çektiği ani akım kartın belirtilen akım sınırını aşarsa güç MOSFET'leri zarar görebilir; motorun akım çekişi önceden ölçülmelidir.
• Yüksek akımlarda uzun süreli çalışmada MOSFET'ler ısınabileceğinden kart, yeterli hava akımı olan bir yere monte edilmeli veya ek soğutma sağlanmalıdır.
• Yön anahtarı, motor tam olarak durduktan sonra değiştirilmelidir; motor yüksek hızda dönerken ani yön değişimi hem karta hem motora zarar verebilir.
• Kartta kısa devre veya ters polarite koruması bulunmayabileceğinden bağlantılar yapılmadan önce polarite mutlaka kontrol edilmelidir.
• Kart açık devre yapısında olduğundan nem, toz ve iletken parçacıklardan uzak, kuru bir ortamda kullanılmalıdır.
• Potansiyometre ve yön anahtarının bağlantı uçları gevşek kalırsa hız ayarında dalgalanma veya beklenmedik yön değişimi yaşanabilir; montaj sonrası tüm bağlantıların sıkılığı kontrol edilmelidir.
