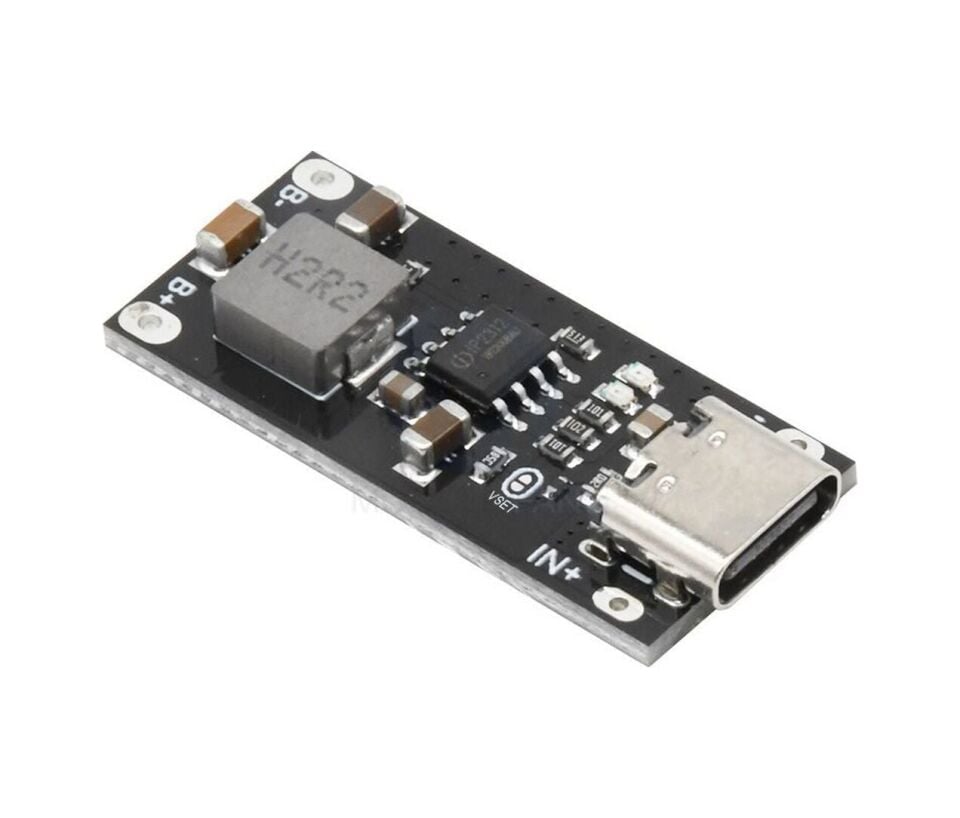

IP2312 Type-C 3A Lityum Batarya Hızlı Şarj Modülü

IP2312 Type-C 3A Lityum Batarya Hızlı Şarj Modülü, tekli hücreli (1S) 3,7V lityum iyon veya LiPo bataryaların şarjını tek bir kart üzerinde yöneten kompakt bir şarj yönetim devresidir. Modülün kalbinde yer alan IP2312 entegresi, USB Type-C girişinden gelen 5V gerilimi sabit akım / sabit gerilim (CC/CV) algoritmasıyla düşürerek bataryayı şarj eder; kartın çıkışı doğrudan batarya uçlarıdır (B+/B-), ayrı bir 5V çıkışı ya da güç kaynağı işlevi yoktur. Aşırı şarj, kısa devre ve aşırı akım korumaları sayesinde şarj işlemi güvenli şekilde yürütülür. Kompakt yapısı ile Arduino ve ESP8266/ESP32 tabanlı DIY projelerde, taşınabilir güç bankalarında ve güneş paneli destekli batarya şarj sistemlerinde şarj birimi olarak kullanılabilir.

Tek hücreli lityum bataryaların doğrudan sabit bir güç kaynağından şarj edilmesi, hücrenin kimyasal yapısı gereği risklidir; gerilim 4,2V sınırını aştığında hücre içinde geri dönüşü olmayan hasar, şişme ve nadir durumlarda termal kaçak (thermal runaway) oluşabilir. IP2312 tabanlı bu modül, şarj sürecini önce sabit akımla (CC) besleyip batarya gerilimi 4,2V'a yaklaştığında otomatik olarak sabit gerilim (CV) moduna geçerek bu riski ortadan kaldırır; akım kademeli olarak azalır ve hücre tam şarj noktasında güvenli şekilde durdurulur. Bu sayede kullanıcı, harici bir şarj denetleyicisi ya da yazılımsal izleme yapmadan, sadece Type-C girişine güç vererek bataryayı güvenli sınırlar içinde şarj edebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• USB Type-C girişi sayesinde yönü fark etmeksizin pratik ve hızlı bir şekilde şarj edilebilir, eski Micro-USB tipi girişlere göre bağlantı kolaylığı sağlar.
• 3A'ya kadar şarj akımı sayesinde, 1A ile sınırlı TP4056 tipi modüllere göre yüksek kapasiteli bataryaları çok daha kısa sürede şarj eder.
• Aşırı şarj, kısa devre ve aşırı akım korumaları bataryayı ve modülü montaj veya kullanım hatalarında oluşabilecek hasarlara karşı korur.

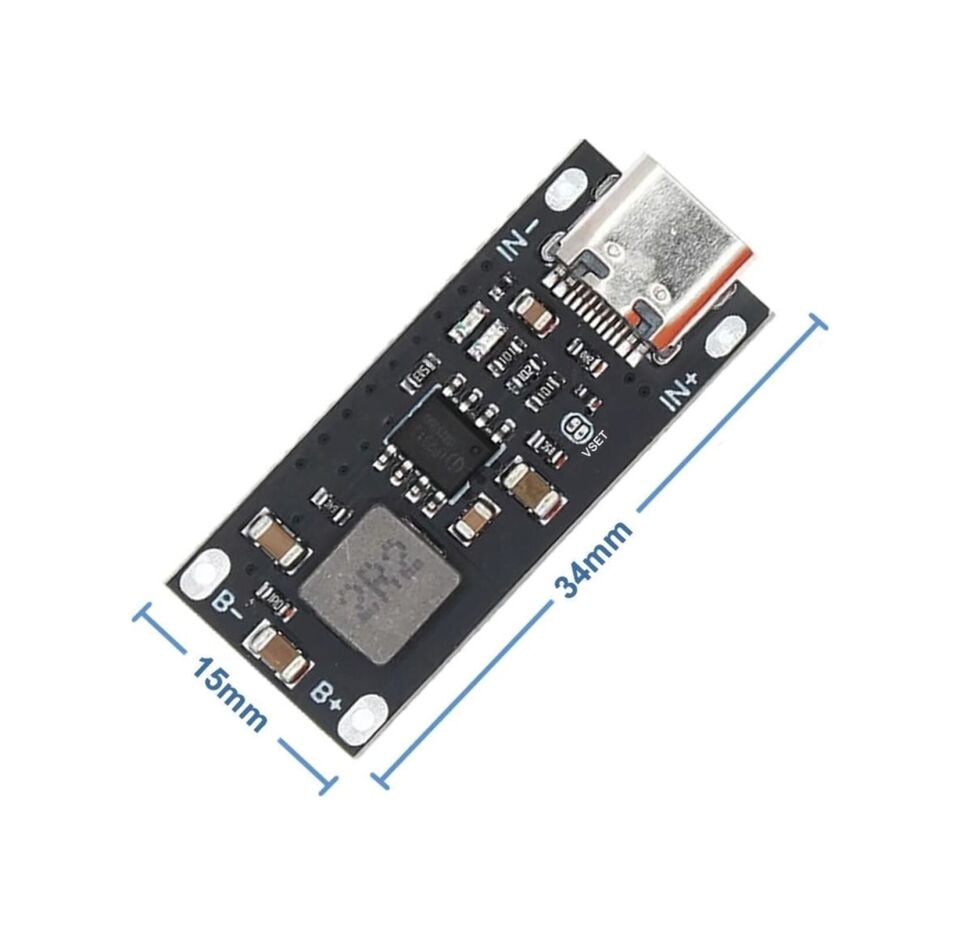

• Küçük ve hafif kart tasarımı, dar gövdeli DIY projelere, muhafaza içine gizlenecek elektronik düzeneklere ve taşınabilir cihazlara kolayca entegre edilmesini sağlar.
• Lehim pedleri üzerinden giriş ve batarya bağlantılarının ayrı ayrı erişilebilir olması, prototip aşamasında ölçüm yapmayı ve kabloları farklı proje kutularına yönlendirmeyi kolaylaştırır.
• Giriş ve şarj devresi tek bir kart üzerinde bütünleşik olduğundan harici bir sabit akım/sabit gerilim regülatörü ya da ayrı bir denetleyici devre kurmaya gerek kalmaz; bu da proje başına parça sayısını ve montaj karmaşıklığını azaltır.
• Lehim pedleri standart bakır PCB pedi olduğundan ince kablo veya pin header lehimlenerek farklı proje kutularına esnek şekilde monte edilebilir.

Kullanım Alanları

• 3000-10000 mAh kapasiteli 18650 veya LiPo batarya paketlerinin hızlı ve güvenli şekilde şarj edilmesi.
• DIY power bank veya taşınabilir cihaz projelerinde batarya şarj birimi olarak kullanılması.
• Güneş paneliyle beslenen sistemlerde lityum bataryanın şarj edilmesi.
• 1A ile sınırlı TP4056 tabanlı modüllerin yetersiz kaldığı, daha yüksek şarj akımı gereken projelerde yükseltme olarak kullanılması.
• Konum takip modülleri, kamera tuzakları ve uzaktan izleme sensörleri gibi düşük güçle uzun süre çalışan taşınabilir elektronik projelerde batarya şarj birimi olarak kullanılması.
• Robotik ve model araç projelerinde, ana denetleyiciden bağımsız, sadece batarya beslemesine ayrılmış bir şarj hattı olarak kullanılması.

Bağlantı ve Kullanım

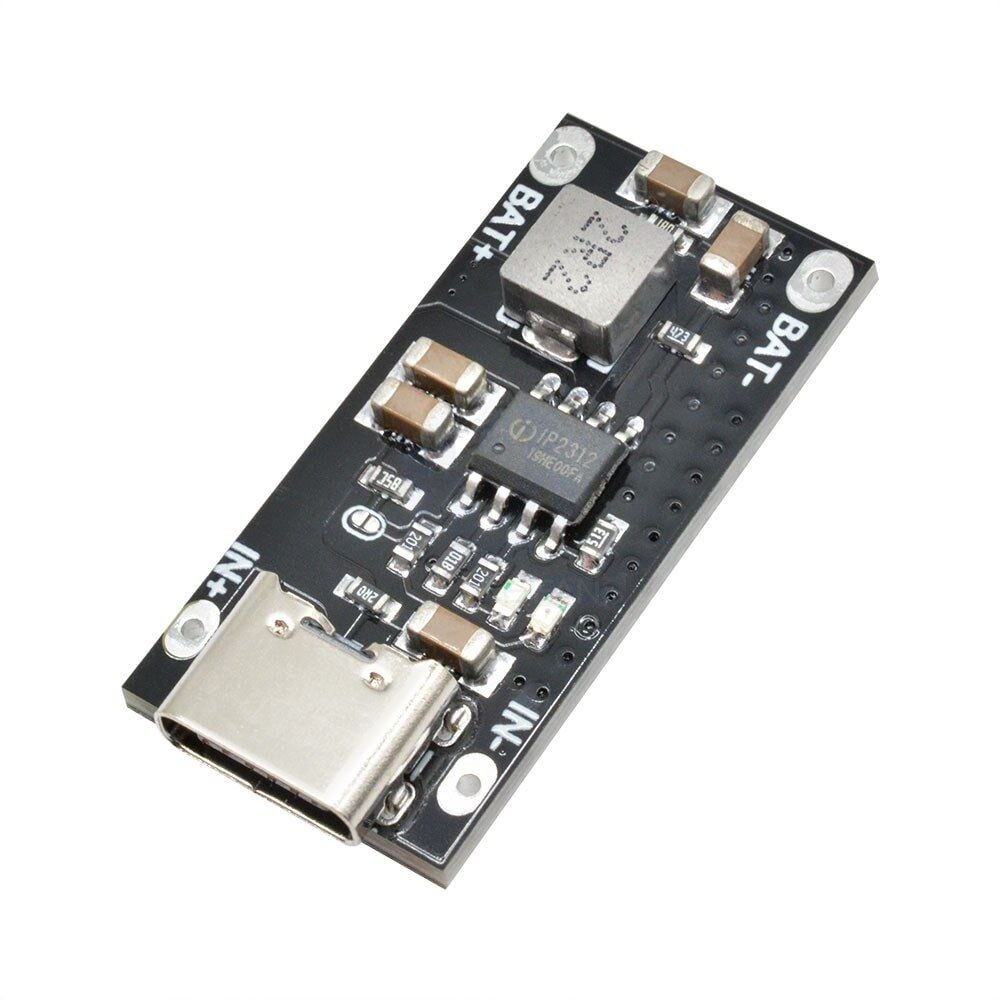

Modülün USB Type-C girişine standart bir 5V USB adaptör, bilgisayar veya powerbank bağlanarak batarya şarj edilir. Kart üzerinde genellikle B+ ve B- olarak etiketlenen lehim pedlerine tekli hücreli (1S) lityum iyon veya LiPo batarya bağlanır; bağlantı yapılırken kutupların doğru yönde olmasına mutlaka dikkat edilmelidir, çünkü ters bağlantı entegreye ve bataryaya zarar verebilir. Devrenin beslemesi doğrudan batarya uçlarından (B+/B-) alınır; kartın ayrı bir 5V çıkışı yoktur, 5V gerektiren bir devre beslenecekse batarya ile devre arasına ayrıca bir boost dönüştürücü eklenmelidir. Yeni bir devreye entegre etmeden önce batarya kutuplarının ve varsa devre üzerindeki lehim noktalarının kısa devre yapmadığından emin olunması önerilir. İlk kullanımda Type-C girişine güç verilip batarya uçlarındaki gerilimin yükselmeye başladığının (yaklaşık 3,7-4,2V aralığında) multimetre ile teyit edilmesi, bağlantıların doğru yapıldığını doğrulamak için pratik bir kontrol adımıdır.

Şarj sürecinin ilerleyişini görsel olarak izlemek isteyen kullanıcılar, batarya uçlarına bağlı bir multimetre ile gerilimi periyodik olarak ölçerek şarjın CC aşamasından CV aşamasına geçişini takip edebilir; gerilim 4,2V değerine yaklaştıkça akımın kademeli olarak düştüğü gözlemlenir ve bu düşüş tam şarj göstergesidir. Modül birden fazla projede kullanılacaksa, her batarya için şarj döngüsü tamamlanmadan kart başka bir bataryaya bağlanmamalı, bağlantı değişiminden önce Type-C girişindeki güç kesilmelidir.

Paket İçeriği

• 1 x IP2312 Type-C 3A Lityum Batarya Şarj Modülü

Dikkat Edilmesi Gerekenler

• Modül yalnızca tekli hücreli (1S) 3,7V lityum iyon/LiPo bataryalarla kullanılmalıdır; 2S ve üzeri seri bağlı batarya paketleri bu karta bağlanmamalıdır, aksi halde entegre kalıcı olarak zarar görebilir.
• Batarya bağlantısında kutup yönü (B+/B-) mutlaka doğru yapılmalıdır; ters bağlantı kalıcı hasara ve hatta bataryanın şişmesine yol açabilir.
• Bataryaya uygulanan şarj akımının modülün belirttiği azami 3A sınırını aşmaması gerekir; bu değer kullanılan USB adaptörünün akım kapasitesine bağlıdır ve sınıra yakın sürekli şarjda koruma devrelerinin daha sık devreye girebileceği unutulmamalıdır.
• Kart üzerinde koruma devreleri bulunsa da, şişmiş, hasarlı, uçları hasar görmüş veya kalitesiz lityum bataryalarla kesinlikle kullanılmamalıdır.
• Modül nemden, tozdan ve iletken yüzeylerle temastan uzak tutulmalı, kısa devre riskine karşı montaj sırasında altyapının izole olduğundan emin olunmalıdır.
• Sürekli yüksek akımla çalıştırılan uygulamalarda kart ve batarya ısınabileceğinden yeterli havalandırma sağlanmalı, kapalı ve sıcak muhafazalar içinde uzun süreli tam yükte kullanımdan kaçınılmalıdır.
• Modül doğrudan güneş ışığı altında veya yüksek ortam sıcaklıklarında uzun süre bırakılmamalıdır; yüksek ortam sıcaklığı hem şarj veriminin düşmesine hem de bataryanın ömrünün kısalmasına yol açar.
• Kartın montajı sırasında statik elektriğe karşı önlem alınması, IP2312 entegresinin elektrostatik deşarjdan (ESD) zarar görme riskini azaltır.
• Lehim pedlerine bağlanacak kabloların yeterince kalın ve düşük dirençli olmasına dikkat edilmelidir; ince veya uzun kablolar yüksek şarj akımında gerilim düşümüne ve gereksiz ısınmaya neden olabilir.
• Paket sadece modülü içerir; lityum batarya, bağlantı kabloları ve USB Type-C şarj adaptörü ayrıca temin edilmelidir.
