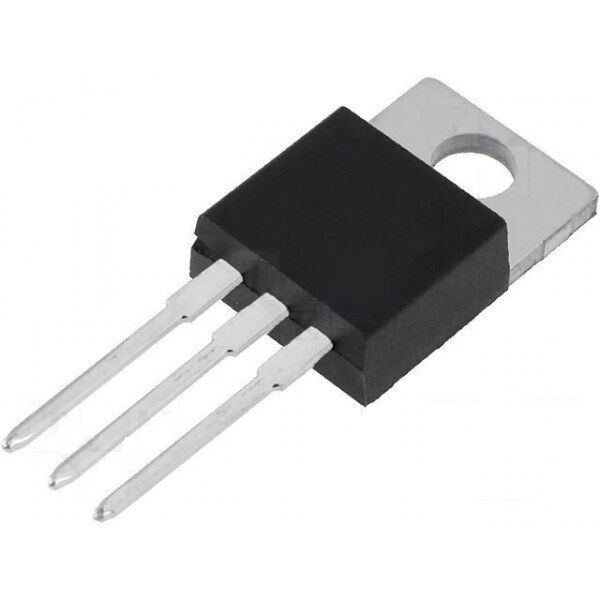

IRFZ44 N Kanal Güç MOSFET TO-220 Çin Üretimi

IRFZ44N, N kanal yapıda bir güç MOSFET'idir ve TO-220 gövdede sunulur. Gate ucuna uygulanan gerilimle Drain-Source arasındaki iletimi açıp kapatan, gerilim kontrollü bir elektronik anahtardır; yani mekanik bir röle gibi kontak kapatmak yerine, yarı iletken yapısı üzerinden akımı milisaniyenin çok altındaki sürelerde açıp kapatabilir. Düşük açık direnç (RDS(on)) değeri sayesinde yüksek akımlarda dahi az ısı üreterek çalışır, bu da onu motor sürücü, LED şerit anahtarlama, röle yerine kullanma ve PWM tabanlı güç kontrolü devrelerinde yaygın tercih haline getirir. Mikrodenetleyiciden gelen düşük güçlü bir dijital sinyal Gate bacağına uygulanarak Drain-Source hattındaki yüksek akımlı yük anahtarlanır; böylece küçük bir kontrol sinyaliyle büyük güçlü bir devre yönetilebilir. Hobi elektroniği projelerinden endüstriyel güç anahtarlama devrelerine kadar geniş bir kullanım alanına sahip olan bu parça, Arduino ve benzeri geliştirme kartlarıyla birlikte sıkça tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Düşük RDS(on) direnci sayesinde yüksek akım anahtarlamada iletim kaybı ve ısınma az olur.
• 55 V drain-source dayanımı ile çoğu 12V ve 24V DC motor, LED şerit ve röle devresinde güvenli bir çalışma payı sağlar.
• TO-220 gövde, standart soğutucu (heatsink) montaj deliği içerir ve yüksek akımlarda ısı atımını kolaylaştırır.
• Vidalı gövde sayesinde devre kartına veya harici bir soğutucuya sabitlenerek mekanik olarak sağlam bir bağlantı kurulabilir.
• N kanal yapısı, Source ucu topraklanarak yapılan klasik düşük taraf (low-side) anahtarlama devrelerinde kolay kullanım sağlar.
• Geniş Gate-Source gerilim aralığı (±20V), farklı sürücü devreleriyle uyumlu çalışmaya izin verir ve devre tasarımında esneklik sağlar.
• Yaygın kullanılan popüler bir parça olduğu için devre örneği, uygulama notu ve yedek parça bulmak kolaydır; hobi projelerinden küçük ölçekli üretime kadar birçok tasarımda referans olarak kullanılabilir.

Kullanım Alanları

• 12V DC motoru PWM sinyaliyle hız kontrol ederek fan, pompa veya konveyör hızını ayarlamak
• 12V LED şerit aydınlatmayı mikrodenetleyiciden gelen PWM sinyaliyle kısmak (dimmer devresi)
• Akü ile beslenen bir devrede röle yerine yüksek akımlı bir yükü (örneğin 10A üzerinde çeken bir ısıtıcı bandı) doğrudan anahtarlamak
• Güneş enerjili aydınlatma veya şarj kontrol devresinde yük anahtarlama elemanı olarak kullanmak
• H-köprüsü veya motor sürücü devresi tasarımında düşük taraf (low-side) anahtarı olarak görev vermek
• 3D yazıcıda ısıtılan tabla (heated bed) gibi yüksek akım çeken direnç yüklerini PWM ile kontrol etmek
• Elektrikli bisiklet veya küçük ölçekli elektrikli araç projelerinde akü ile motor arasına yerleştirilen basit bir sürücü katının anahtarlama elemanı olarak kullanmak
• Sera veya bahçe sulama otomasyonunda 12V'luk bir solenoid vanayı mikrodenetleyici kontrolünde açıp kapatmak
• Akü şarj devrelerinde veya güç kaynağı tasarımlarında yüksek akımlı çıkışı açıp kapatan koruma/kesme anahtarı olarak görev vermek

Bağlantı ve Kullanım

TO-220 gövdede yazı yüzeyine bakıldığında bacaklar soldan sağa Gate, Drain ve Source olarak sıralanır; metal arka gövde (tab) genellikle Drain ucuna bağlıdır ve soğutucuya montajda bu nokta dikkate alınmalıdır. Gate ucu, mikrodenetleyicinin dijital çıkışına doğrudan veya seri bir gate direnci (yaklaşık 100-220 ohm) üzerinden bağlanabilir; bu direnç anahtarlama hızını ve elektriksel gürültüyü dengelemeye yardımcı olur. Drain ucu anahtarlanacak yükün eksi (-) hattına, Source ucu ise devrenin ortak toprağına (GND) bağlanır, böylece besleme kaynağı ile yük arasında düşük taraf (low-side) anahtarlama yapılmış olur. Gate-Source arasına yaklaşık 10 kilo-ohm değerinde bir çekme direnci (pull-down) eklemek, mikrodenetleyici resetlenirken veya devre enerjilenirken MOSFET'in istenmeden iletime geçmesini önler. Yükün beslendiği artı (+) hat doğrudan güç kaynağına bağlanır ve MOSFET yalnızca yükün toprak dönüş hattı üzerinde anahtarlama yapar; bu nedenle güç kaynağının eksi ucu ile mikrodenetleyicinin GND ucunun ortak bir noktada birleştirilmesi (ortak toprak) gerekir, aksi halde Gate sinyali beklenen şekilde referans bulamaz. PWM ile sürülen uygulamalarda anahtarlama frekansının çok yüksek seçilmesi, Gate kapasitesinin şarj-deşarj kaybını artırarak ısınmayı büyütebileceğinden, çoğu DC motor ve LED dimmer uygulaması için birkaç yüz Hz ile birkaç kHz aralığındaki frekanslar yeterli olur.

Paket İçeriği

• 1 adet IRFZ44N N kanal güç MOSFET (TO-220 gövde)
• Soğutucu (heatsink), montaj vidası ve izolasyon pedi gibi ek aksesuarlar dahil değildir; yüksek akımlı kullanımda bunlar ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Gate eşik gerilimi (VGS(th)) 2-4V aralığında olabildiğinden, 5V mikrodenetleyici çıkışıyla doğrudan sürüldüğünde MOSFET tam iletime geçmeyebilir; bu durum açık direncin yükselmesine ve aşırı ısınmaya yol açabilir, gerektiğinde bir gate sürücü devresi veya lojik seviyeli bir MOSFET tercih edilmelidir.
• Yüksek akımlarda (birkaç amperin üzerinde) sürekli çalışmada mutlaka soğutucu (heatsink) kullanılmalı, gövde sıcaklığının izin verilen sınırın üzerine çıkmasına izin verilmemelidir.
• Gate ucu statik elektriğe karşı hassastır; montaj ve lehimleme sırasında uygun topraklama önlemi alınmadan bacaklara dokunulmamalıdır.
• Motor veya röle bobini gibi endüktif yükler anahtarlanırken yükün uçlarına paralel bir flyback (koruma) diyodu eklenmelidir; diyodun katodu beslemenin artı (+) ucuna, anodu ise Drain ucuna gelecek şekilde bağlanır. Aksi halde anahtarlama anında oluşan gerilim sıçraması MOSFET'e zarar verebilir.
• Lehimleme sırasında bacaklara uzun süre aşırı ısı uygulanmamalı, gövde sıcaklığı izin verilen maksimum lehimleme sıcaklığını aşmamalıdır.
• Bu parti Çin üretimi olduğundan, orijinal üreticinin (International Rectifier/Infineon) yayınladığı datasheet değerleriyle birebir uyum garanti edilmez; kritik güç uygulamalarında tasarıma pay bırakılması önerilir.
• Devre üzerinde MOSFET'i sürükleyerek veya bacaklarını zorlayarak takmaktan kaçınılmalıdır; TO-220 bacakları eğilmeye karşı dayanıklı olsa da kırılgan gövde-bacak bağlantı noktasına aşırı mekanik yük bindirilmemelidir.
• Yüksek akım anahtarlamasında kullanılan kablo ve bağlantı noktalarının kesiti, çekilen akıma uygun seçilmelidir; ince kablo veya gevşek bağlantı, MOSFET üzerinde beklenmedik gerilim düşümüne ve ısınmaya yol açabilir.
• Devre kartına lehimlemeden önce Gate-Source arasındaki eşik gerilimi ve akım kapasitesi, kullanılacak besleme gerilimine ve yük akımına göre kontrol edilmeli, gerekirse paralel MOSFET kullanımı veya daha yüksek akım kapasiteli bir alternatif değerlendirilmelidir.
