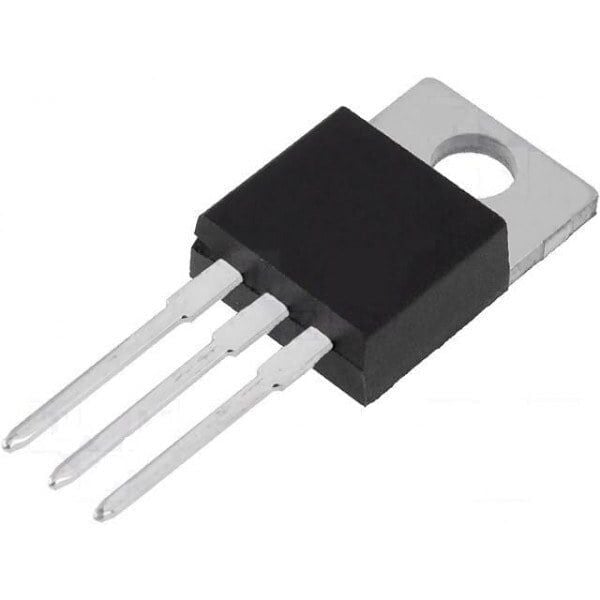

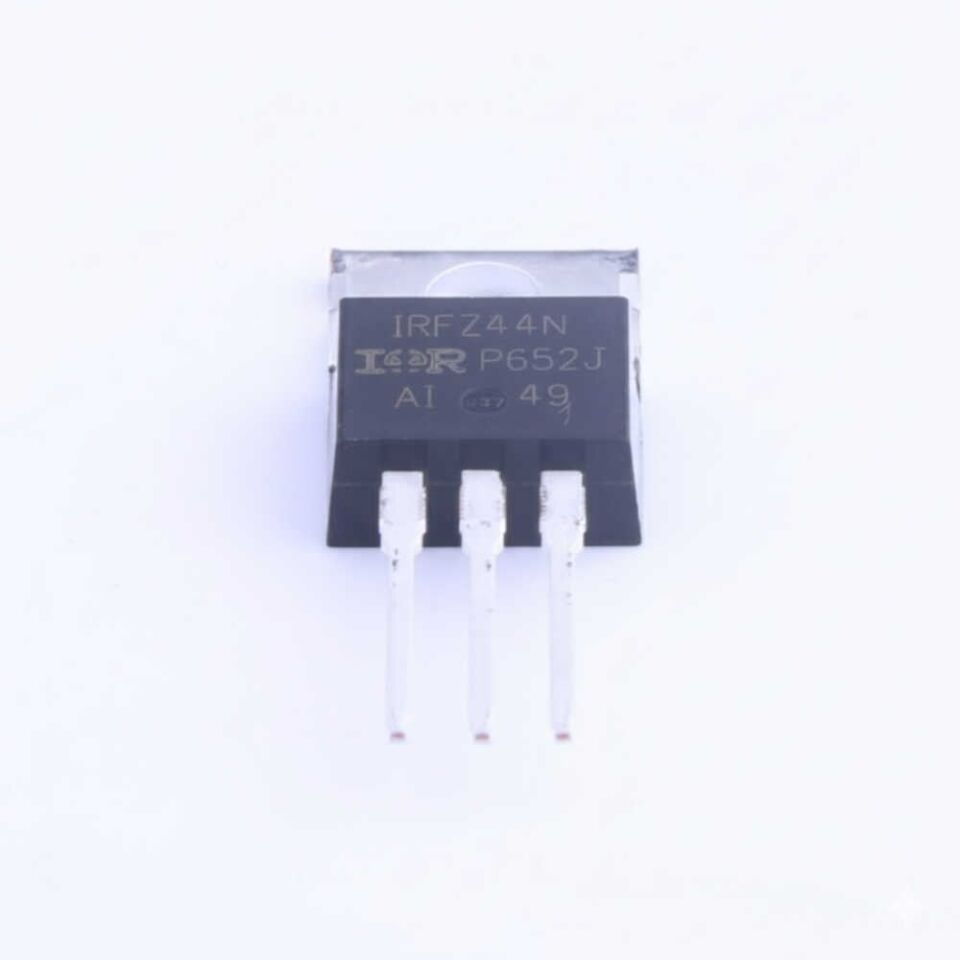

IRFZ44 N Kanal Güç MOSFET TO-220 Orijinal

IRFZ44, International Rectifier'in HEXFET ailesinden üretilen N kanal güç MOSFET'idir. TO-220AB paketinde üç uçlu (Gate, Drain, Source) olarak sunulur ve düşük açık direnci (RDS(on)) sayesinde yüksek akımlı DC yükleri anahtarlamak için tasarlanmıştır. Gate ucuna uygulanan gerilimle Drain-Source arasındaki iletim kontrol edilir; bu sayede bir mikrodenetleyici çıkışının doğrudan süremeyeceği motor, röle bobini, solenoid valf veya LED şerit gibi yükler, MOSFET üzerinden güvenli biçimde anahtarlanabilir. MOSFET yapısı gereği bipolar transistörün aksine Gate ucundan sürekli akım çekilmez, kontrol gerilimle sağlanır; bu da sürücü devrenin görece daha basit tasarlanmasını mümkün kılar. Delikli (THT) montaja uygun gövdesi ve metal soğutucu tabı sayesinde, hobi elektroniği ve küçük ölçekli güç projelerinde uzun süredir tercih edilen, kanıtlanmış bir anahtarlama elemanıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• Düşük açık direnç (RDS(on)) sayesinde iletim sırasında oluşan ısı kaybı azdır, bu da yüksek akımlarda bile MOSFET'in nispeten soğuk kalmasını sağlar.
• TO-220AB paketi standart soğutucu (heatsink) profilleriyle doğrudan uyumludur ve yüksek akım uygulamalarında ısıl yönetimi kolaylaştırır.
• Gate ucuna uygulanan düşük seviyeli bir gerilimle yüksek Drain akımları kontrol edilebilir, bu da mikrodenetleyici tabanlı sürücü devrelerinde kullanımı pratikleştirir.
• Dahili ters body diyodu, endüktif yüklerde (motor, röle bobini) anahtarlama anında oluşan gerilim tepmelerine karşı ek bir akım yolu sağlar.
• Yüksek anahtarlama hızı sayesinde PWM tabanlı motor sürücü ve güç kontrol devrelerinde verimli çalışmaya imkan tanır.
• 60V Drain-Source gerilim dayanımı, çoğu 12V-24V DC motor ve LED şerit uygulamasında güvenli bir çalışma payı bırakır.
• Delikli montaj yapısı, breadboard ve delikli prototip kartlarında lehimleyerek hızlı devre kurmaya uygundur.
• Gerilimle kontrol edilen bir yapıya sahip olması, hem düşük taraf (low-side) hem de uygun sürücü katı ile yüksek taraf (high-side) anahtarlama devrelerinde kullanılabilmesini sağlar.

Kullanım Alanları

• Arduino veya benzeri bir geliştirme kartının PWM çıkışıyla 12V'luk bir DC motorun hızını kademeli olarak ayarlamak.
• Röle kullanmadan, yüksek akım çeken bir LED şerit aydınlatmayı mikrodenetleyici sinyaliyle açıp kapatmak.
• Güneş paneli ile beslenen bir şarj kontrolcüsünde akü şarj akımının anahtarlanmasını sağlamak.
• Sera veya bahçe sulama sisteminde toprak nem sensöründen gelen sinyalle su pompasını ya da solenoid valfi devreye almak.
• DC motor sürücü (H-köprü) devrelerinde alt kol veya üst kol anahtarlama elemanı olarak kullanmak.
• Akü ile çalışan robot projelerinde motor sürücü katının ana anahtarlama elemanı olarak görev yapması.
• 12V güç kaynağından beslenen bir fanı veya küçük bir su pompasını termostat ya da zamanlayıcı sinyaliyle devreye sokmak.

Bağlantı ve Kullanım

IRFZ44'ün yazılı (plastik) yüzü öne, metal tabı arkaya bakacak şekilde tutulduğunda soldan sağa sırasıyla Gate, Drain ve Source pinleri bulunur; Gate ucu sürücü devrenin veya mikrodenetleyicinin dijital/PWM çıkışına, Drain ucu anahtarlanacak yükün ilgili ucuna, Source ucu ise güç kaynağının ortak (GND) hattına bağlanır. Mikrodenetleyici çıkışları genellikle 3,3V-5V seviyesinde kaldığından, Gate ucunu boşta bırakmamak için Gate ile Source arasına yaklaşık 10kΩ değerinde bir çekme (pull-down) direnci eklenmesi; Gate'i tam iletime geçirmek için ise 3,3V-5V doğrudan yeterli olmadığından aradan bir Gate sürücü devresi veya BJT katı geçirilmesi önerilir. Yüksek akımlı ve sürekli çalışan uygulamalarda MOSFET gövdesi ısınacağından, Drain ucuna elektriksel olarak bağlı olan metal tab, aralarına gerekiyorsa yalıtım pedi konularak bir soğutucuya vidalanmalıdır. Motor veya röle gibi endüktif bir yük sürülüyorsa, anahtarlanan endüktif yüke (motor/röle bobini) paralel bağlanacak, katodu yükün besleme (+) ucuna, anodu Drain ucuna gelecek şekilde bir serbest akış (flyback) diyodu, anahtarlama anında oluşan gerilim tepmelerini kısa devre eder. Tipik bir düşük taraf (low-side) anahtarlama devresinde yük, güç kaynağının pozitif ucu ile MOSFET'in Drain ucu arasına bağlanır; Source doğrudan devrenin ortak topraklama (GND) hattına alınır ve mikrodenetleyicinin GND'si bu ortak hatla birleştirilerek referans gerilimlerin eşitlenmesi sağlanır.

Paket İçeriği

• 1 adet IRFZ44 N Kanal Güç MOSFET, TO-220AB paket

Dikkat Edilmesi Gerekenler

• Bağlantı yapmadan önce Gate, Drain ve Source pin sırasını mutlaka teyit edin; ters bağlama MOSFET'i kalıcı olarak bozabilir.
• Mikrodenetleyici çıkışları düşük gerilimli olduğundan (3,3V-5V), Gate'in tam iletime geçmemesi akımın sınırlı kalmasına veya MOSFET'in aşırı ısınmasına yol açabilir; gerekirse ara sürücü katı kullanın.
• Yüksek akımlarda (birkaç amperin üzerinde) sürekli çalışan uygulamalarda soğutucu kullanılmazsa MOSFET aşırı ısınıp arızalanabilir.
• Gate ucunu boşta (bağlantısız) bırakmayın; statik elektrik veya elektriksel gürültü nedeniyle istenmeyen şekilde iletime geçebilir, bir pull-down direnci eklenmelidir.
• Motor, röle bobini veya solenoid valf gibi endüktif yükleri sürerken serbest akış diyodu eklemeyi ihmal etmeyin; aksi halde anahtarlama anındaki gerilim tepmesi MOSFET'e zarar verebilir.
• Drain-Source gerilim sınırının (60V) üzerine çıkan uygulamalarda kullanmayın, bu sınırın aşılması MOSFET'in kalıcı olarak zarar görmesine neden olur.
• Lehimleme sırasında pinlere uzun süre yüksek ısılı lehim ucu temas ettirmekten kaçının; aşırı ısı gövde içindeki yarı iletken yapıya zarar verebilir.
• Gate ucu statik elektriğe (ESD) karşı hassastır; montaj ve taşıma sırasında topraklanmış bir çalışma yüzeyi veya antistatik bileklik kullanılması önerilir.
