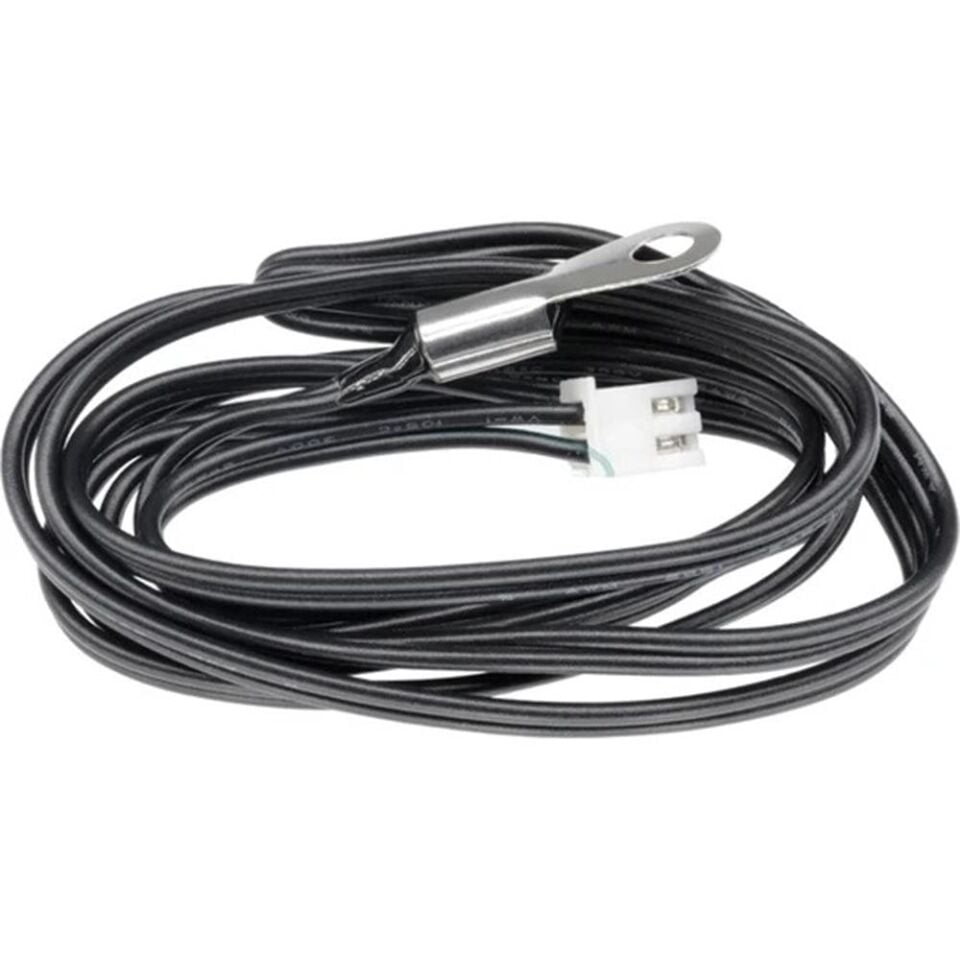

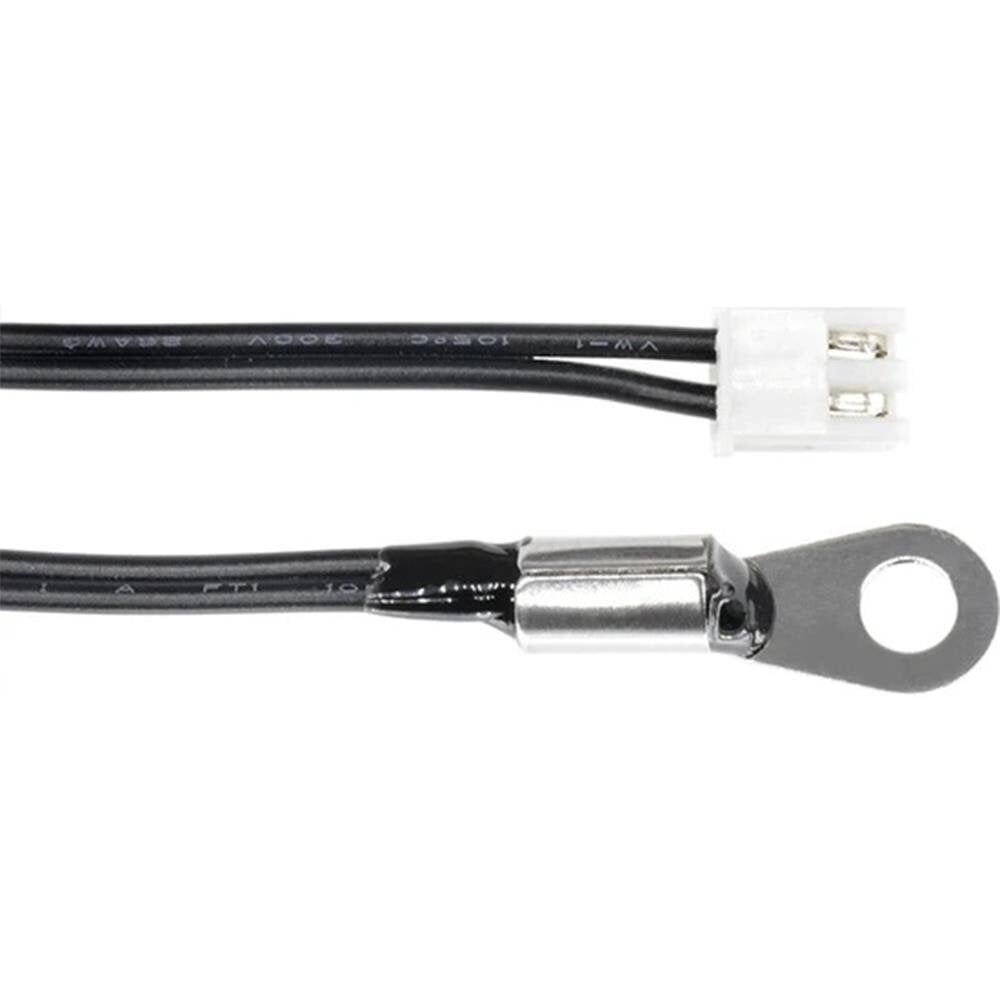

Kablolu Su Geçirmez 10K NTC 100 CM Sıcaklık Sensörü
Bu ürün, ucunda paslanmaz çelik gövdeli su geçirmez bir prob bulunan, 100 cm kablolu 10K NTC sıcaklık sensörüdür. NTC (Negatif Sıcaklık Katsayılı) termistör, ortam sıcaklığı yükseldikçe elektriksel direnci azalan pasif bir yarı iletken elemandır; bu direnç değişimi bir gerilim bölen devresi üzerinden mikrodenetleyicinin analog girişine aktarılıp yazılımla sıcaklık değerine çevrilir. Prob ucunun su geçirmez yapısı sayesinde sıvı içine doğrudan daldırılabilir, bu da onu sera toprağı, akvaryum suyu, kazan, tank ve benzeri nemli veya ıslak ortamlarda sıcaklık izlemesi gereken projeler için uygun hale getirir. Arduino, ESP8266/ESP32 ve Raspberry Pi Pico gibi analog girişe sahip kartlarla birkaç dakikada devreye alınabilir. Hobi elektroniği, öğrenci projeleri ve küçük ölçekli otomasyon uygulamalarında yaygın olarak tercih edilen bu tip sensörler, düşük maliyetlerine rağmen doğru devre kurulumu ve yazılımsal hesaplama yapıldığında oldukça kararlı sonuçlar verir. Hassasiyet gerektiren uygulamalarda okunan değerlerin bilinen bir referans termometreyle karşılaştırılıp yazılım tarafında küçük bir kalibrasyon yapılması önerilir.
Teknik Özellikler
| Sensör Tipi | NTC Termistör (Negatif Sıcaklık Katsayılı) |
| Nominal Direnç (25°C'de) | 10 kΩ |
| Çalışma Prensibi | Sıcaklık arttıkça direnç azalır (negatif orantı) |
| B Değeri (B25/50, tipik) | Yaklaşık 3950 K |
| Ölçüm Sıcaklık Aralığı (prob ucu) | Yaklaşık -20°C ile +105°C arası (PVC kablo ve dolgu malzemesi sınırı) |
| Kablo Uzunluğu | 100 cm |
| Prob Gövde Malzemesi | Paslanmaz çelik |
| Su Geçirmezlik | Prob ucu su geçirmez (epoksi/silikon dolgulu kapalı uç) |
| Kablo Yalıtımı | PVC kablo kılıfı |
| Bağlantı Tipi | 2 damarlı kablo, polarite (yön) gerektirmez |
| Sinyal Çıkışı | Analog (direnç değişimi, dijital çıkış değildir) |
| Okuma Yöntemi | Sabit dirençle gerilim bölen kurularak analog pinden okunur |
| Uyumlu Kartlar | Arduino, ESP8266/ESP32, Raspberry Pi Pico ve benzeri analog girişli kartlar |
| Montaj Şekli | Vidasız, doğrudan ortama veya sıvıya daldırılarak kullanılır |
| Hassasiyet | Prob kalitesine göre değişir, genel amaçlı NTC problarda tipik olarak ±1°C ile ±2°C bandı |
| Besleme İhtiyacı | Pasif bileşen olduğundan ayrı güç kaynağı gerektirmez, sadece ölçüm devresinin referans gerilimini kullanır |
| Gövde Şekli | Silindirik metal uçlu prob, kablo birleşim noktası yalıtılmıştır |
Öne Çıkan Özellikler
- Prob ucu su geçirmez olduğu için doğrudan sıvı içine daldırılarak sıcaklık ölçümü yapılabilir.
- 100 cm uzunluğundaki kablo sayesinde kontrol kartı ile ölçüm noktası arasına mesafe konulabilir, kutu içi kapalı sistemlerde de kolayca yönlendirilebilir.
- 2 damarlı ve polarite gerektirmeyen bağlantı yapısı sayesinde ters bağlama riski olmadan devreye alınır.
- Paslanmaz çelik gövde, nemli ve aşındırıcı olabilecek ortamlarda uzun süreli kullanım için dayanıklılık sağlar.
- Pasif bir eleman olduğu için ek besleme hattı gerektirmez, sadece bir referans direnç ve bir analog giriş ile çalışır.
- Düşük maliyetli ve yaygın kullanılan bir sensör tipi olduğundan çevrimiçi kütüphane ve örnek kod desteği bol bulunur.
- Küçük ve esnek kablolu yapısı sayesinde dar kutu içlerine, kapalı gövdelere veya sızdırmazlık gerektiren bölmelere kolayca yerleştirilebilir.
Kullanım Alanları
- Sera içinde toprak veya ortam sıcaklığını ölçüp belirlenen eşiğin altına düşünce ısıtıcıyı devreye almak.
- Akvaryum veya terraryum suyunun sıcaklığını sürekli izleyip anormal yükselme veya düşüşte uyarı vermek.
- Ev tipi bira/şarap fermantasyon kabında sıcaklığı takip ederek fermantasyon sürecini kontrol altında tutmak.
- 3D yazıcı ısınan tabla (heated bed) veya hazne sıcaklığını yedek/harici bir sensörle doğrulamak.
- Su deposu, kazan veya boru hattındaki sıvı sıcaklığını uzaktan izleyip veri kaydetmek.
- Elektronik kabin veya güç kaynağı çevresindeki sıcaklığı izleyerek belirli bir değerin üzerinde fan çalıştırmak.
- Kuluçka makinesi veya sıcaklık kontrollü ev yapımı cihazlarda ölçülen değeri mikrodenetleyiciye geri bildirim olarak vermek.
Bağlantı ve Kullanım
Sensörün iki ucundan biri kartın 5V veya 3.3V beslemesine, diğeri ise örneğin 10 kΩ değerinde sabit bir referans dirence bağlanarak bir gerilim bölen oluşturulur; referans direncin diğer ucu GND hattına, direnç ile sensörün birleştiği orta nokta ise kartın analog girişine (örneğin Arduino'da A0) bağlanır. Analog pinden okunan ham değer önce gerilim bölen formülüyle sensörün o anki direncine, ardından B parametresi kullanılarak Steinhart-Hart veya basitleştirilmiş beta denklemiyle sıcaklığa (°C) çevrilir. Kablonun uzunluğu nedeniyle bağlantı noktalarının sağlam ve iyi izole edilmiş olması, ölçüm hatalarını önlemek açısından önemlidir. Kod tarafında hazır bir termistör kütüphanesi kullanılabileceği gibi, basit bir beta formülü fonksiyonu yazılarak ham ADC değeri doğrudan santigrat dereceye de çevrilebilir. Daha hassas sonuç isteyen kullanıcılar, referans direnç değerini gerçekte ölçtükleri değerle güncelleyip yazılımdaki B ve R0 sabitlerini bilinen bir termometreyle küçük bir deneyle kalibre edebilir.
Paket İçeriği
- 1 adet 100 cm kablolu, su geçirmez problu 10K NTC sıcaklık sensörü
Dikkat Edilmesi Gerekenler
- Bu sensör analog bir elemandır; I2C veya OneWire gibi dijital protokollerle doğrudan haberleşmez, mutlaka bir analog giriş ve hesaplama gerektirir.
- Doğru sıcaklık okuması için kod içinde kullanılan referans direnç değeri ile devrede gerçekten kullanılan direnç değeri birbiriyle eşleşmelidir.
- Su geçirmezlik yalnızca prob ucu için geçerlidir; kablonun kart tarafındaki bağlantı noktaları ve varsa ek/lehim yerleri neme karşı ayrıca izole edilmelidir.
- Sensörü belirtilen sıcaklık aralığının üzerinde veya çok altında kullanmak ölçüm hassasiyetini düşürebilir veya probu kalıcı olarak zedeleyebilir.
- Kabloyu keskin kenarlardan geçirmekten veya sürekli bükülme baskısı altında bırakmaktan kaçınılmalıdır, aksi halde iç telde kopma oluşabilir.
- Bu sensör dijital DS18B20 gibi hazır sıcaklık kütüphaneleriyle çalışan sensörlerle karıştırılmamalıdır; kod tarafında NTC'ye özel hesaplama kullanılmalıdır. Aynı anda birden fazla NTC sensörü kullanılacaksa, her biri için ayrı bir analog giriş ve ayrı bir gerilim bölen direnci planlanmalıdır; sensörler tek bir analog pin üzerinden paylaştırılamaz.
