Kablolu Su Geçirmez 10K NTC 100cm Sıcaklık Sensörü

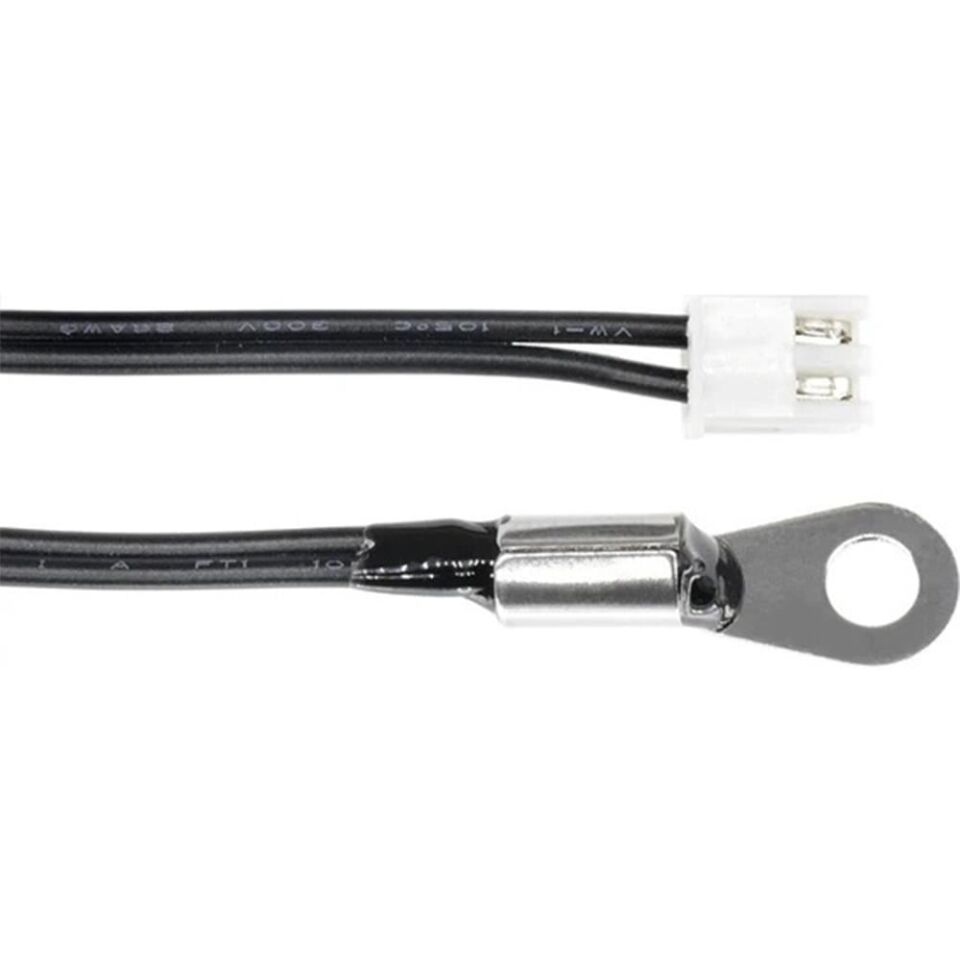

Kablolu Su Geçirmez 10K NTC Sıcaklık Sensörü, silindirik çelik bir koruma kılıfı içine yerleştirilmiş ve ucu epoksi ile sızdırmaz hale getirilmiş bir NTC termistördür. Sıcaklık arttıkça direnci düşen pasif bir elemandır; besleme gerektirmez, ölçüm bir gerilim bölen ile mikrodenetleyicinin analog girişinden ya da hazır bir termostat modülünden yapılır. 100 cm kablosu sayesinde ölçüm noktası ile kartın ayrı yerlerde olduğu kurulumlarda (su tankı, kuluçka, boyler, dolap içi) kabloyu uzatmaya gerek kalmaz. Sıvıya daldırılabilen, nemli ortamda çalışabilen ve düşük maliyetli bir sıcaklık ölçümü arayanlar için uygundur.

Teknik Özellikler

Öne Çıkan Özellikler

• Ucu epoksi ile kapatılmış çelik prob: suya, neme ve yoğuşmaya doğrudan maruz kalan noktalarda kullanılabilir.
• 10 kΩ / B3950 değeri: piyasadaki hazır termostat modüllerinin (W1209, W1401) sensör girişinde beklediği yaygın NTC değeri.

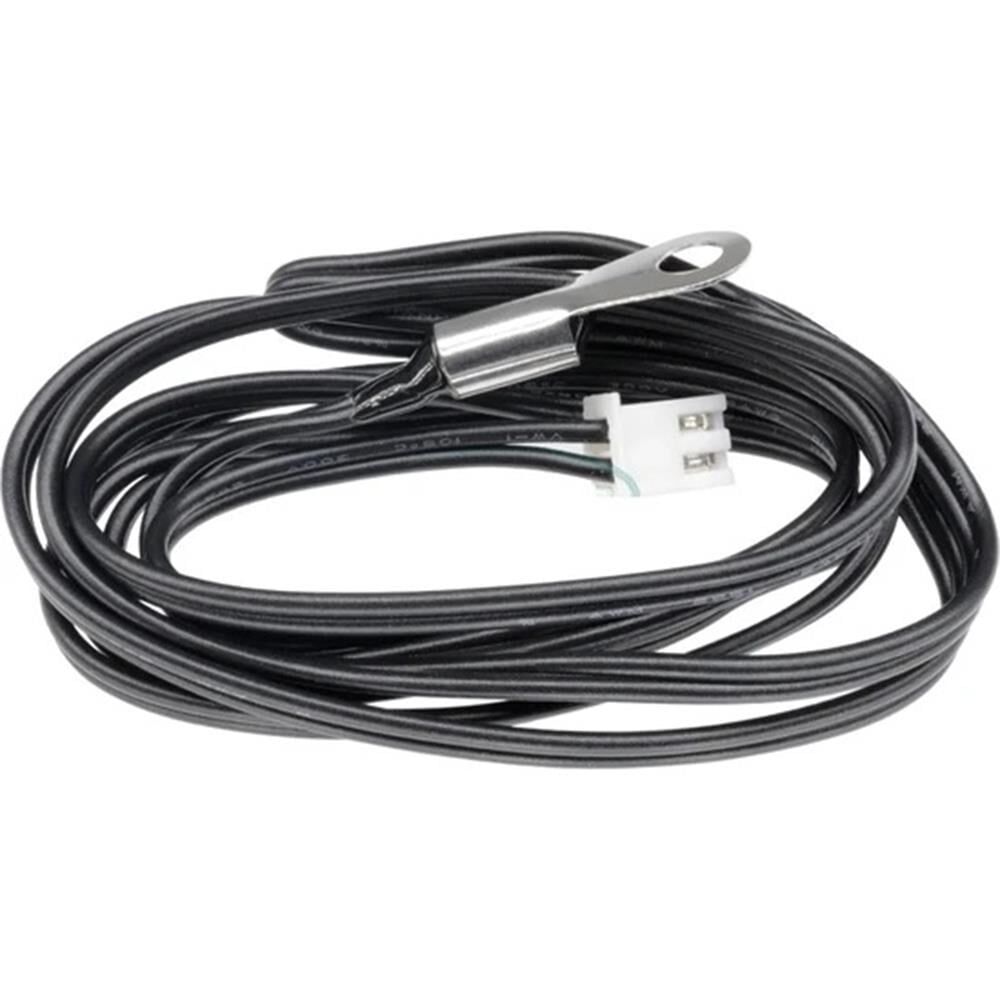

• 100 cm kablo: sensörü tankın, dolabın veya kuluçkanın içine, kontrol kartını dışına almanızı sağlar; ek ekleme ve lehim noktası gerekmez.
• Pasif eleman olduğu için besleme, regülatör veya haberleşme hattı istemez; tek bir analog pin ve tek bir direnç yeterlidir.
• Metal kılıf ısıyı iyi ilettiği için sıvı içinde ve boru yüzeyinde tepkisi hızlıdır; havada ise kılıfın ısıl kütlesi nedeniyle tepki süresi uzar, hızlı hava ölçümü isteyen uygulamalarda bunu hesaba katın.
• 3.3 V ve 5 V sistemlerin ikisinde de kullanılabilir (bölen beslemesi kartın gerilimiyle aynı olmak şartıyla); Arduino, ESP32, ESP8266, STM32 ve Raspberry Pi Pico ile çalışır.
• ±%1 direnç toleransı: aynı formül ve aynı katsayılarla birden fazla sensör kullanıldığında ölçümler birbirine yakın çıkar.

Kullanım Alanları

• Akvaryum ve terraryum su/ortam sıcaklığı takibi, ısıtıcı rölesinin tetiklenmesi
• Kuluçka makinesinde sıcaklık kontrolü (ısıtıcı ve fan sürme)
• Sera, fide masası ve toprak altı ısıtma hatlarında sıcaklık ölçümü
• Boyler, güneş kolektörü ve sıcak su hattı sıcaklığının izlenmesi
• Buzdolabı, derin dondurucu ve şarap/ilaç dolabı iç sıcaklığının kaydı
• Klima, ısı pompası ve fan-coil sistemlerinde giriş/çıkış suyu sıcaklığı
• Mayalama, yoğurt, çikolata temperleme ve ev tipi bira üretiminde sıvı sıcaklığı
• Sıvı tanklarında ve hidroponik sistemlerde besin çözeltisi sıcaklığı
• Motor, batarya paketi ve güç katı soğutucusunun yüzey sıcaklığının izlenmesi
• Data logger kurulumlarında uzun süreli sıcaklık kaydı

Bağlantı ve Kullanım

Sensörün iki teli kutupsuzdur, ters takmak diye bir durum yoktur. Standart bağlantı gerilim bölendir: 10 kΩ'luk sabit direncin bir ucu VCC'ye, diğer ucu NTC'nin bir teline bağlanır; NTC'nin ikinci teli GND'ye gider. Direnç ile NTC'nin birleştiği orta nokta mikrodenetleyicinin analog girişine (örn. Arduino A0, ESP32 GPIO34) bağlanır. Bölenin beslemesi kartınızın çalışma gerilimiyle AYNI olmalıdır: Arduino UNO/Nano için 5 V, ESP32 / ESP8266 / Raspberry Pi Pico / STM32 için 3.3 V. 3.3 V'luk bir karta 5 V'luk bölen bağlamayın — düşük sıcaklıkta NTC direnci büyüdükçe orta nokta gerilimi beslemeye yaklaşır ve analog pin zarar görür. Bu bağlantıda sıcaklık arttıkça NTC direnci düşer ve analog pindeki gerilim de DÜŞER. Kodda önce NTC direnci hesaplanır (R_ntc = R_sabit × ADC / (ADC_max − ADC)), sonra Beta denklemi ile sıcaklığa çevrilir: 1/T = 1/298.15 + (1/3950)·ln(R_ntc/10000); sonuç Kelvin çıkar, 273.15 çıkarılarak °C'ye dönüştürülür. Gerilimin sıcaklıkla artmasını istiyorsanız NTC'yi VCC tarafına, sabit direnci GND tarafına alın; o bağlantıda formül R_ntc = R_sabit × (ADC_max − ADC) / ADC olur. Hazır kütüphane kullanmak isterseniz Arduino Library Manager'daki "NTC_Thermistor" (Yurii Salimov) kütüphanesi bu sensörle doğrudan çalışır; kurucuya sırasıyla analog pin, seri (referans) direnç 10000, nominal direnç 10000, nominal sıcaklık 25 ve B katsayısı 3950 değerlerini vermeniz yeterlidir. Mikrodenetleyicisiz kullanımda sensör, W1209 veya W1401 gibi 10K NTC bekleyen termostat modüllerinin sensör terminaline (veya 2.54 mm soketine) doğrudan takılır ve modül üzerinden ısıtıcı/soğutucu rölesi ayarlanır. ESP32'de ADC1 kanallarını (GPIO32-39) kullanın; Wi-Fi açıkken ADC2 pinleri okuma yapmaz. ESP32'nin dahili ADC'si tam doğrusal olmadığı için kalibrasyonsuz okumada birkaç derece kayma görülebilir; hassasiyet gerekiyorsa esp_adc_cal kullanın ya da ADS1115 gibi harici bir ADC tercih edin.

Paket İçeriği

• 1 adet 100 cm kablolu su geçirmez 10K NTC sıcaklık sensörü (2 telli)

Dikkat Edilmesi Gerekenler

• Bu sensör dijital değildir, doğrudan °C okumaz. Çıkışı yalnızca dirençtir; ham analogRead değerini sıcaklık sanmayın. Sıcaklığa çevirmek için kodda Beta denklemi 1/T = 1/T0 + (1/B)·ln(R/R0) ya da Steinhart-Hart formülü kullanılmalıdır.
• Gerilim bölenin beslemesi kartınızın çalışma gerilimiyle aynı olmalı: UNO/Nano için 5 V, ESP32 / ESP8266 / Pico / STM32 için 3.3 V. 3.3 V'luk bir karta 5 V'luk bölen bağlarsanız düşük sıcaklıkta orta nokta gerilimi 3.3 V'un üzerine çıkar ve analog pin zarar görür.
• DS18B20 ile karıştırmayın. DS18B20 kodu (OneWire/DallasTemperature) bu sensörle ÇALIŞMAZ; NTC'nin veri hattı, adresi veya protokolü yoktur.
• 3D yazıcı kartlarına takarken dikkat: Ender/Creality gibi kartların çoğu 100K NTC bekler. Buraya 10K takarsanız sıcaklık olduğundan çok yüksek okunur ve termal koruma hatası alırsınız. Firmware'de termistör tablosunun 10K/B3950 olarak değiştirilmesi gerekir.
• Üst sıcaklık sınırında kaynaklar ayrışıyor: tedarikçi sayfası -30 … +120 °C, ürün kılavuzu -20 … +105 °C veriyor. Elimizdeki parti teyit edilene kadar sensörü sürekli olarak -20 … +105 °C dışında çalıştırmayın.
• Su geçirmez olan kısım yalnızca metal prob ve epoksi ucudur. Kablonun diğer ucundaki soket ve lehim noktaları KURU kalmalıdır. Kabloyu suyun içinden geçirecekseniz kablo ucunu su seviyesinin üstünde bırakın.
• Kendi kendini ısıtma (self-heating): termistörden sürekli akım geçirmek probu birkaç onda derece ısıtır. Bölen direncini 10 kΩ'un altına düşürmeyin; hassas ölçümde sensörü sürekli beslemek yerine bir dijital pinden kısa süreli besleyip okuyun.
• 1 metre kablo anten gibi davranır. Uzun hatta gürültü olursa analog pin ile GND arasına 100 nF kondansatör koyun, kabloyu şebeke hattından, röle ve PWM kablolarından ayrı geçirin, kodda 8-16 örneğin ortalamasını alın.
• ±%1 tolerans direnç toleransıdır, sıcaklık hatası değil. 25 °C civarında hata küçüktür, uçlara (0 °C altı ve 80 °C üstü) gidildikçe büyür. Kritik bir uygulamada buzlu su (0 °C) gibi bilinen bir referansa karşı kalibre edin.
• Prob metaldir. İletken sıvıya (akvaryum, hidroponik) daldırırken devrenizin toprak farkına dikkat edin; farklı toprak potansiyelleri hem ölçümü kaydırır hem de zamanla korozyona yol açar.
