Kırmızı Artı (+) Lazer 5V 12mm 650nm 5mW

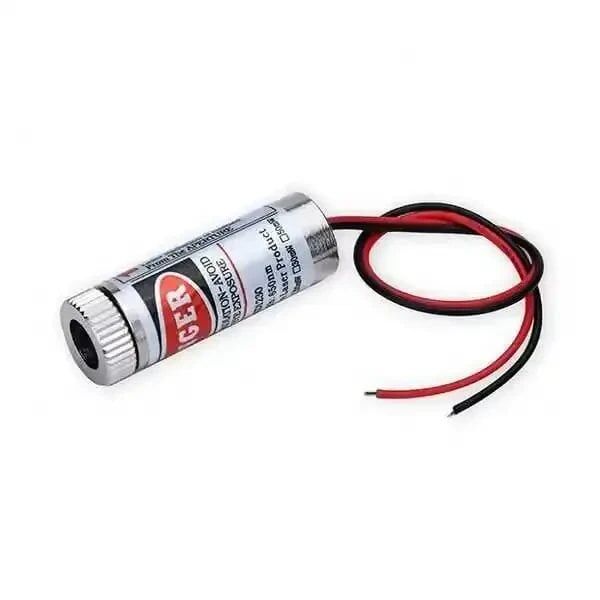

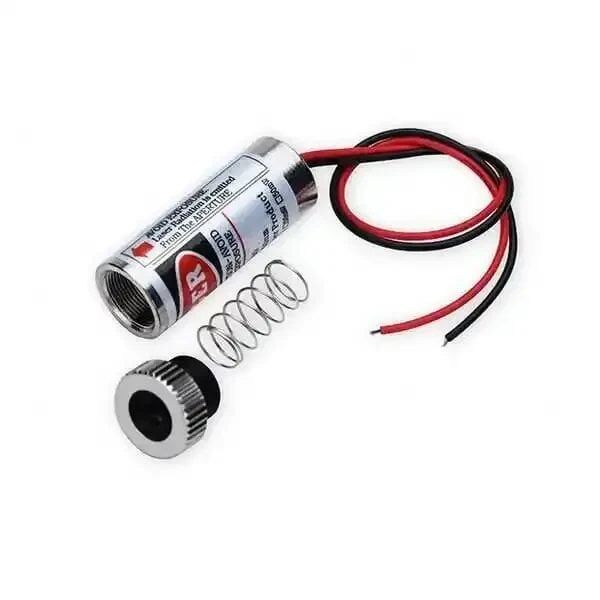

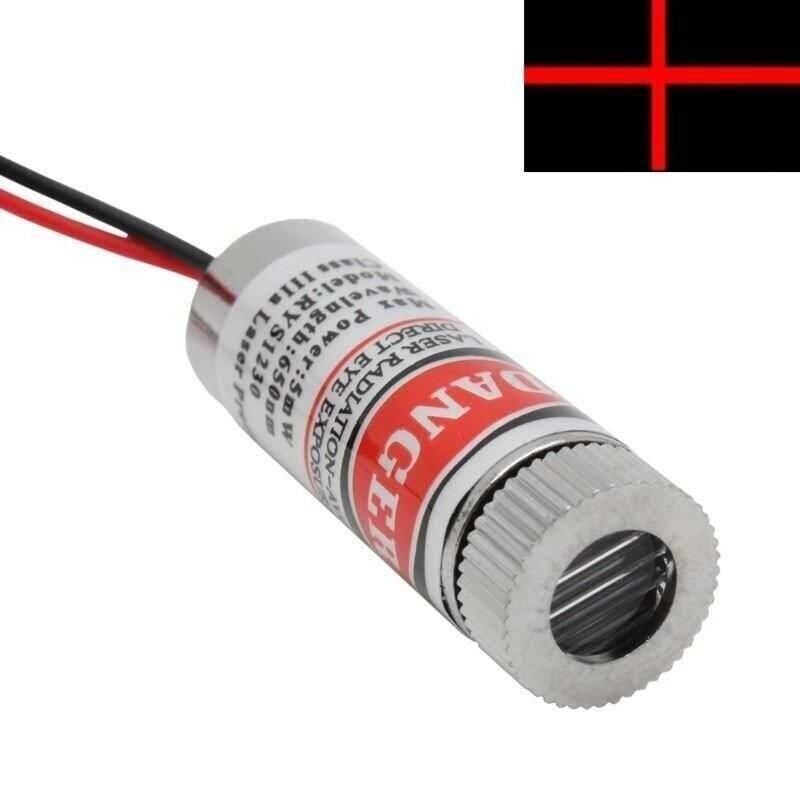

Kırmızı Artı (+) Lazer Modülü, 650nm dalga boyunda kırmızı ışık yayan, 5mW gücünde bir lazer diyot modülüdür. 12mm çapındaki metal gövdesinin ucunda bulunan özel bir mercek sayesinde, çıkan ışın tek bir nokta yerine birbirini dik açıyla kesen iki çizgiden oluşan artı (+) işareti şeklinde bir desen oluşturur. Modül 5V DC gerilimle çalışır ve doğrudan bir güç kaynağına veya Arduino gibi bir geliştirme kartının 5V çıkışına bağlanarak, ek bir sürücü devresi kurmaya gerek kalmadan kullanılabilir. Düşük optik gücü sayesinde hizalama, ölçüm, nişan alma ve konum işaretleme uygulamalarında tercih edilir; kompakt yapısı sayesinde hem sabit hem de taşınabilir düzeneklerde kolayca yer bulur.

Teknik Özellikler

Öne Çıkan Özellikler

• 650nm dalga boyunda kırmızı ışık yayarak iç mekan ve loş ortam koşullarında gözle net şekilde fark edilebilen bir işaretleme sağlar.
• Özel çizgi merceği sayesinde tek nokta yerine birbirini dik açıyla kesen iki çizgiden oluşan artı (+) deseni oluşturur ve bu sayede tek eksenli değil iki eksenli bir hizalama referansı sunar.
• 5mW gibi düşük bir optik güçte çalıştığı için hobi, eğitim ve atölye ortamlarındaki kullanımlarda tek noktalı yüksek güçlü lazerlere kıyasla daha düşük risk taşır.
• 12mm çapındaki metal gövdesi hem mekanik dayanıklılık sağlar hem de lazer diyodun çalışma sırasında oluşan ısının gövde üzerinden dışarı atılmasına yardımcı olur.
• 5V DC ile doğrudan çalıştığı ve dahili akım sınırlayıcı devreye sahip olduğu için Arduino, Raspberry Pi gibi kartların 5V besleme pinine ek bir direnç veya sürücü devresi eklemeye gerek kalmadan bağlanabilir.
• Sürekli dalga çıkışı sayesinde açıldığı andan itibaren kesintisiz ve sabit bir artı işareti üretir, bu da titreşimsiz ve kararlı bir referans noktası sunar.
• Kompakt silindirik yapısı sayesinde standart 12mm lazer modül tutucularına, braketlere ve 3D baskı ile üretilmiş özel yuvalara kolayca monte edilir.

Kullanım Alanları

• CNC router veya lazer kesim tezgahında iş parçası üzerine yerleştirilmeden önce, kesimin başlayacağı tam noktayı artı işaretiyle göstermek.
• Duvara resim, çerçeve, raf veya TV ünitesi asarken yatay ve dikey hizayı tek bir artı işaretiyle aynı anda kontrol etmek.
• 3D yazıcı tablasının merkezini veya baskı öncesi sıfır noktasını artı işaretiyle işaretleyerek tablayı doğru konumlandırmak.
• Robotik ve otomasyon projelerinde bir hedefin, sensörün veya bir aparatın konumunu iki eksenli olarak işaretlemek ve hizalamayı gözle doğrulamak.
• Ölçüm, nişan alma ve terazi düzeneklerinde yatay-dikey hizalama referansı oluşturarak elle yapılan ölçümlerdeki hata payını azaltmak.
• Fotoğraf ve video çekim setlerinde ürünün veya kameranın tam merkezini işaretleyerek kompozisyonu çekim öncesinde hızlıca kurmak.
• Eğitim ortamlarında öğrencilere lazer diyot çalışma prensibini, mercekle desen oluşturmayı ve iki eksenli hizalama mantığını uygulamalı olarak göstermek.

Bağlantı ve Kullanım

Modülün iki ucundan VCC (+) ucu 5V güç kaynağına veya kullanılan geliştirme kartının 5V pinine, GND ucu ise ortak toprak (GND) hattına bağlanır. Kablo renkleri partiye göre değişebileceğinden, bağlamadan önce uçların kutuplarını modül üzerindeki işaretlemeden doğrulayın. Doğru kutuplama ile bağlandığında lazer diyot anında yanar ve mercek sayesinde karşısındaki yüzeyde net bir artı (+) deseni belirir; ek bir direnç veya transistör devresi kurmaya gerek yoktur, çünkü modül doğrudan 5V ile çalışacak şekilde tasarlanmıştır. Bir mikrodenetleyici üzerinden açma/kapama kontrolü yapılmak istenirse, VCC hattı doğrudan 5V yerine bir transistör veya MOSFET anahtarı üzerinden beslenerek dijital bir pinle sürülebilir. Modülü sabit tutmak için 12mm çapına uygun bir tutucu veya braket kullanılması, oluşan desenin titremeden sabit kalmasını ve hedef yüzeyde net görünmesini sağlar. Işının düşeceği mesafe arttıkça artı deseninin çizgi kalınlığı da artacağından, hassas işaretleme gerektiren işlerde modülün hedefe olabildiğince yakın konumlandırılması önerilir. Modül sürekli açık kalacak şekilde tasarlandığından, uzun süreli kullanımlarda gövdenin hava akımı alabileceği bir montaj noktası tercih edilmesi, hem lazer diyodun ömrünü korur hem de desenin parlaklığının zamanla düşmesini önler. Modülü kalıcı bir düzeneğe monte etmeden önce, kısa süreliğine masaüstünde çalıştırarak desenin simetrisini ve parlaklığını gözle kontrol etmek, hatalı bir bağlantıyı erken aşamada fark etmenizi sağlar.

Paket İçeriği

• 1 adet Kırmızı Artı (+) Lazer Modülü (5V, 12mm, 650nm, 5mW)
• Modüle bağlı VCC ve GND bağlantı kabloları
• Harici güç adaptörü, montaj braketi veya tutucu pakete dahil değildir; modül 5V'u sağlayan bir kaynağa (güç kaynağı, geliştirme kartı vb.) bağlanacak şekilde kullanılır

Dikkat Edilmesi Gerekenler

• Lazer ışınını asla doğrudan göze veya başka bir kişinin gözüne yöneltmeyin; 5mW gibi düşük bir güçte olsa bile yakın mesafeden veya doğrudan bakıldığında göz hasarına yol açabilir.
• Modülü ters kutuplama ile bağlamayın; VCC ve GND bağlantısının yerini karıştırmak lazer diyodu ilk çalıştırmada kalıcı olarak bozabilir.
• 5V üzerinde bir gerilim uygulamak diyodun ömrünü kısaltabilir veya modülü anında bozabilir, bu yüzden gerilimi düzenli ve sabit bir kaynaktan sağlayın; ani gerilim dalgalanması riski olan düzeneklerde besleme hattında regüleli bir güç kaynağı kullanmak ek güvenlik sağlar.
• Mercek yüzeyine parmakla dokunmaktan ve yüzeyi sert cisimlerle çizmekten kaçının; yüzeydeki kirlenme veya çizik artı deseninin netliğini ve simetrisini bozar.
• Uzun süre kesintisiz çalıştırıldığında metal gövde ısınabilir, bu nedenle modülü havalandırması iyi bir montaj noktasına yerleştirin ve kapalı, dar bölmeler içine sıkıştırmayın.
• Çocukların erişebileceği ortamlarda modülü gözetimsiz bırakmayın; lazer ışını hiçbir koşulda gözle doğrudan temas ettirilmemeli ve yansıtıcı yüzeylere (ayna, cam) yönlendirilmemelidir.
• Modülü kullanmadığınız zamanlarda güç kaynağından ayırın; sürekli açık kalması hem gereksiz ısınmaya hem de kazara birinin ışına maruz kalmasına yol açabilir, özellikle paylaşılan atölye ve sınıf ortamlarında bu tedbir daha da önem kazanır.
