LDR Işık Sensörü Modülü

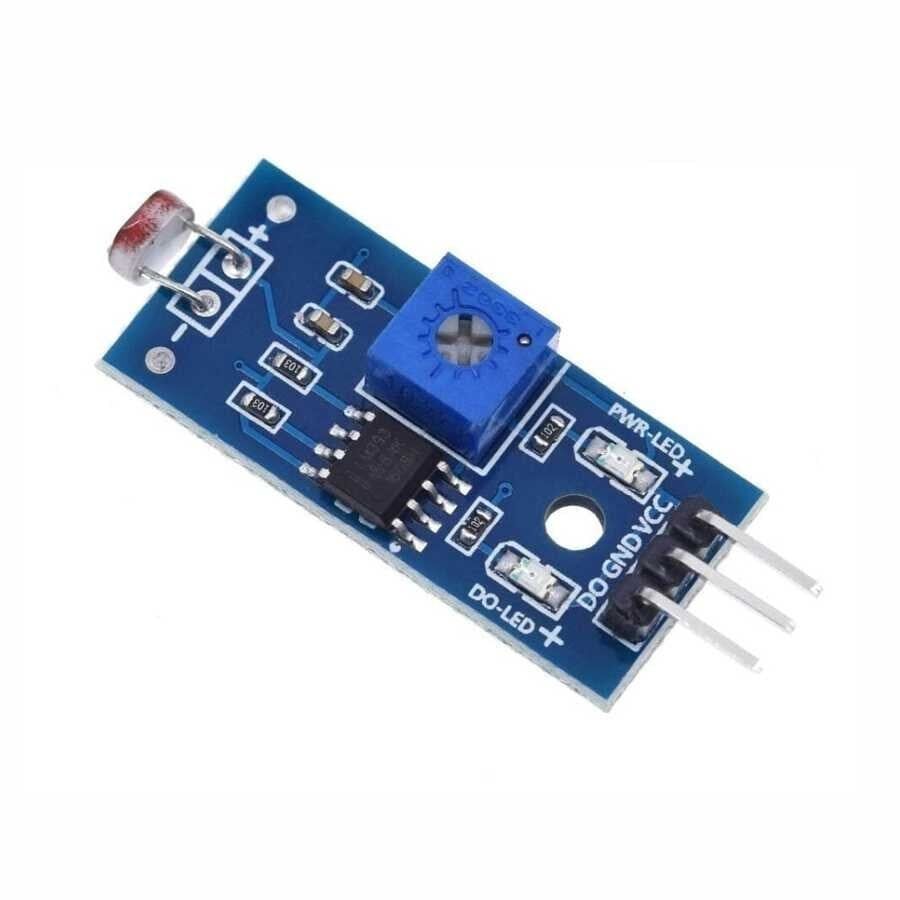

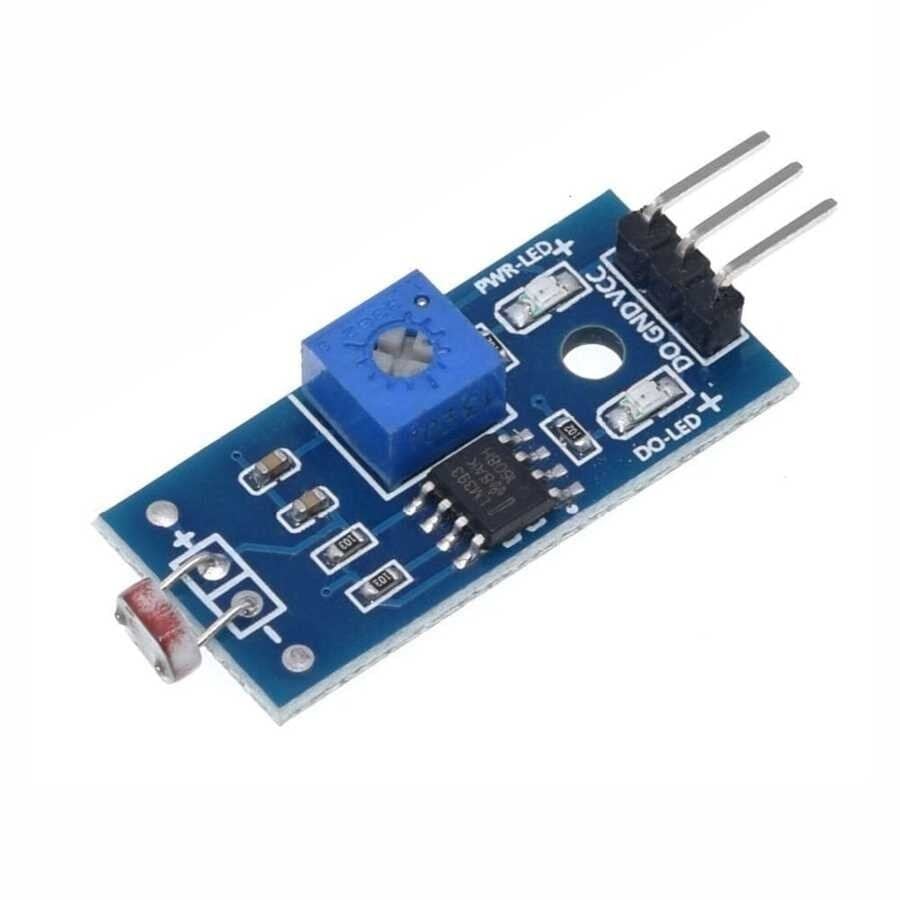

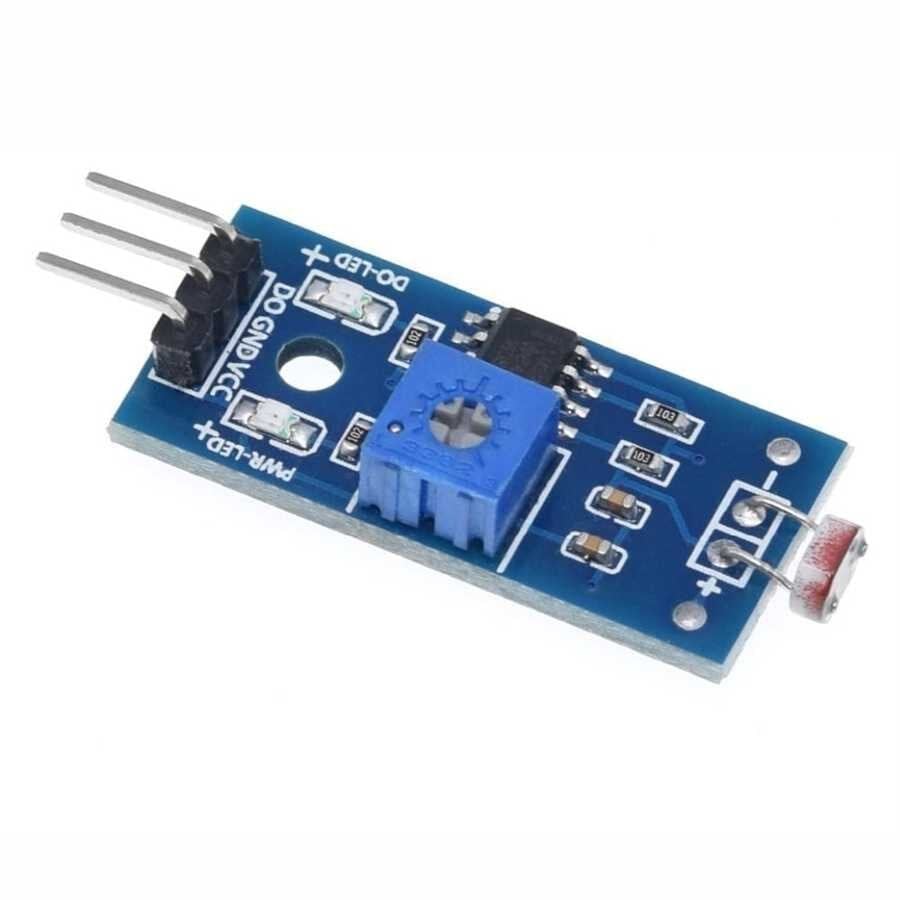

LDR Işık Sensörü Modülü, ortamdaki ışık seviyesini algılayıp bunu hem dijital hem analog sinyale çeviren, LM393 karşılaştırıcı devresi ile fotodirenç (LDR) tabanlı hazır bir kart üzerinde birleştirir. Kartın üzerindeki ışığa duyarlı eleman aydınlık arttıkça direncini düşürür, karanlıkta ise direnci yükselir; LM393 bu değişimi ayarlanabilir bir eşikle karşılaştırıp temiz bir 0/1 sinyaline dönüştürür. Böylece analog-dijital çevirici gerektirmeden doğrudan mikrodenetleyici dijital pinine bağlanabilir, ihtiyaç halinde analog çıkıştan ham ışık seviyesi de okunabilir. Arduino, ESP8266, ESP32 ve benzeri 3.3V-5V lojik seviyeli kartlarla uyumlu çalışır; hobi projelerinden basit otomasyon uygulamalarına kadar geniş bir kullanım alanı sunar. Kart üzerinde herhangi bir programlama gerektirmez; VCC, GND ve DO olmak üzere üç pin bağlantısı ve kart üzerindeki trimpot ile yapılacak kısa bir eşik ayarından sonra çalışır duruma gelir; bu da elektronikte yeni başlayan kullanıcılar için de uygun bir giriş seviyesi sensör seçeneği haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• Hem dijital (eşik bazlı açık/kapalı) hem analog (kademeli ışık seviyesi) çıkış aynı kart üzerinden aynı anda kullanılabilir.
• Kart üzerindeki potansiyometre sayesinde ortamın ışık koşuluna göre hassasiyet eli ile kalibre edilebilir, kod tarafında eşik hesaplamaya gerek kalmaz.
• 3.3V ve 5V lojik seviyeli kartların ikisiyle de doğrudan uyumlu olduğu için hem Arduino hem ESP32/ESP8266 gibi kartlarda ek devre olmadan çalışır.
• Dijital çıkış TTL seviyesinde temiz bir sinyal ürettiğinden analog-dijital çevirici (ADC) kanalı harcamadan basit ışık algılama yapılabilir.
• Üzerindeki durum LED'i, dijital çıkışın anlık olarak yüksek mi alçak mı olduğunu koda bakmadan gözle görmeyi sağlar, bu da devre hatalarını ayıklamayı kolaylaştırır.
• Küçük ve hafif kart boyutu ile breadboard, prototip kutusu veya taşınabilir projelere kolayca yerleştirilebilir; ek bir sürücü devresi gerektirmeden doğrudan jumper kablolarla bağlanabilir.
• Dijital ve analog çıkışların ayrı pinlerde sunulması, aynı projede hem hızlı açık/kapalı kontrol hem de zaman içindeki ışık değişimini grafikleyen bir veri kaydı yapılmasına aynı anda imkan tanır.

Kullanım Alanları

• Gün batımında bahçe veya sokak aydınlatmasını otomatik yakıp, gün doğumunda ortam yeterince aydınlandığında aynı devrenin lambayı otomatik söndürdüğü bir alacakaranlık anahtarı (twilight switch) kurmak.
• Kapalı bir dolap, kutu veya oda kapısı açıldığında içeri giren ışığı algılayıp bir röle veya transistör üzerinden iç aydınlatma LED şeridini tetikleyen basit bir otomatik dolap lambası yapmak.
• Sera veya bitki yetiştirme kabininde ortam ışığı belirli bir seviyenin altına düştüğünde büyüme lambasını otomatik devreye almak.
• Robotik araçlarda hat takibi dışında, aracın karanlık bir bölgeye girdiğini algılayıp far LED'lerini otomatik yakan basit bir güvenlik mantığı eklemek.
• Güneş takip sistemi (solar tracker) prototiplerinde birden fazla LDR modülünü farklı yönlere bakacak şekilde yerleştirip en parlak yönü tespit etmek.
• Öğrenci projelerinde ışık şiddetine bağlı olarak buzzer veya LED ile uyarı veren basit bir alarm/gece lambası devresi tasarlamak.
• Akvaryum veya terraryum gibi ortamlarda gün ışığı seviyesini izleyip verileri seri port üzerinden bilgisayara aktarmak.

Bağlantı ve Kullanım

Modülün VCC pini Arduino veya benzeri kartın 5V (ya da 3.3V) çıkışına, GND pini ise ortak topraya bağlanır. Dijital çıkış (DO) doğrudan bir dijital giriş pinine bağlanarak digitalRead() ile okunabilir; bu pin, ortam ışığı trimpot ile ayarlanan eşiğin altına düştüğünde veya üstüne çıktığında durum değiştirir. Analog çıkış (AO) ise bir analog giriş pinine (örneğin Arduino'da A0) bağlanarak analogRead() ile 0-1023 (veya kartın ADC çözünürlüğüne göre) aralığında kademeli bir ışık seviyesi okunmasını sağlar. Eşik seviyesini değiştirmek için kart üzerindeki küçük tornavida ile ayarlanan potansiyometre saat yönünde veya tersine çevrilerek dijital çıkışın hangi ışık şiddetinde tetikleneceği ayarlanır. İlk kurulumda modül karanlık bir ortamda ve aydınlık bir ortamda ayrı ayrı test edilip dijital çıkışın durum LED'i gözlemlenerek trimpot kademeli olarak çevrilirse, istenen eşik noktası birkaç deneme ile bulunabilir. Kod tarafında ise genellikle basit bir eşik karşılaştırması veya if koşulu ile analog değerin belirli bir sınırın altına düşmesi, ilgili röle, LED veya buzzer çıkışını tetikleyecek şekilde kurgulanır.

Paket İçeriği

• 1 x LDR Işık Sensörü Modülü (LM393 + fotodirenç)
• Kart üzerinde hazır lehimli 4 pin başlık (VCC, GND, DO, AO)

Dikkat Edilmesi Gerekenler

• Fotodirenç doğrudan güneş ışığına veya çok parlak bir kaynağa uzun süre maruz bırakılmamalıdır; bu durum ölçüm doğruluğunu ve elemanın ömrünü olumsuz etkileyebilir.
• Trimpot ayarı yapılmadan devreye alınan modülde dijital çıkış beklenen ışık seviyesinde tetiklenmeyebilir; ilk kullanımda eşik mutlaka ortam koşuluna göre ayarlanmalıdır.
• VCC ve GND pinlerinin ters bağlanması karta ve bağlı olduğu mikrodenetleyiciye zarar verebilir, bağlantıdan önce pin etiketleri kontrol edilmelidir.
• Dijital çıkış (DO) rölesi veya yüksek akım çeken bir yükü doğrudan sürmek için tasarlanmamıştır; motor, röle bobini gibi yükler mutlaka bir transistör veya röle modülü üzerinden sürülmelidir.
• Kart üzerindeki fotodirenç nem ve toza karşı korumasızdır, açık havada veya nemli ortamlarda kullanılacaksa uygun bir muhafaza içine alınması önerilir.
• Analog çıkış değeri ortam sıcaklığından ve LDR'nin zamanla yaşlanmasından bir miktar etkilenebilir; hassas ölçüm gereken projelerde periyodik kalibrasyon yapılması faydalıdır.
• Modül kesin lüks (lux) değeri veren kalibre bir ölçüm cihazı değildir; sonuç bağıl bir ışık seviyesi göstergesidir, bilimsel ölçüm gerektiren uygulamalarda kalibre edilmiş ayrı bir lüksmetre kullanılmalıdır.
