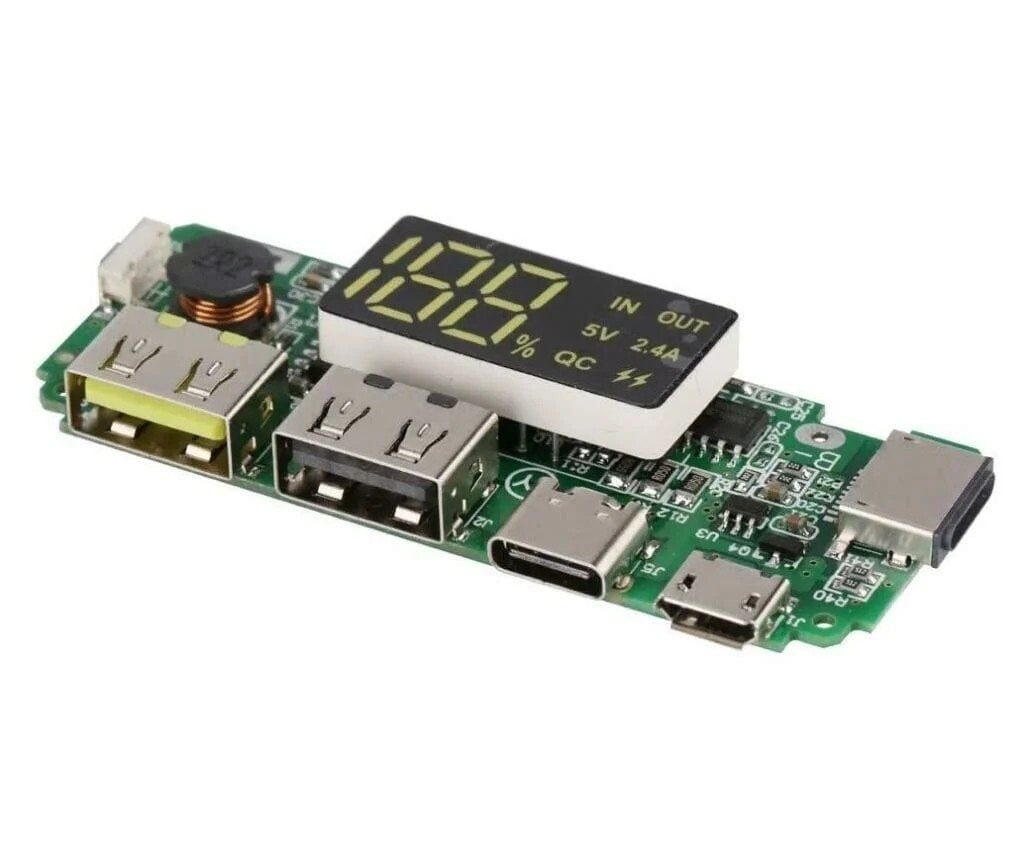

18650 Powerbank Şarj Kartı Çift USB 5V 2.4A Micro/Type-C/Lightning

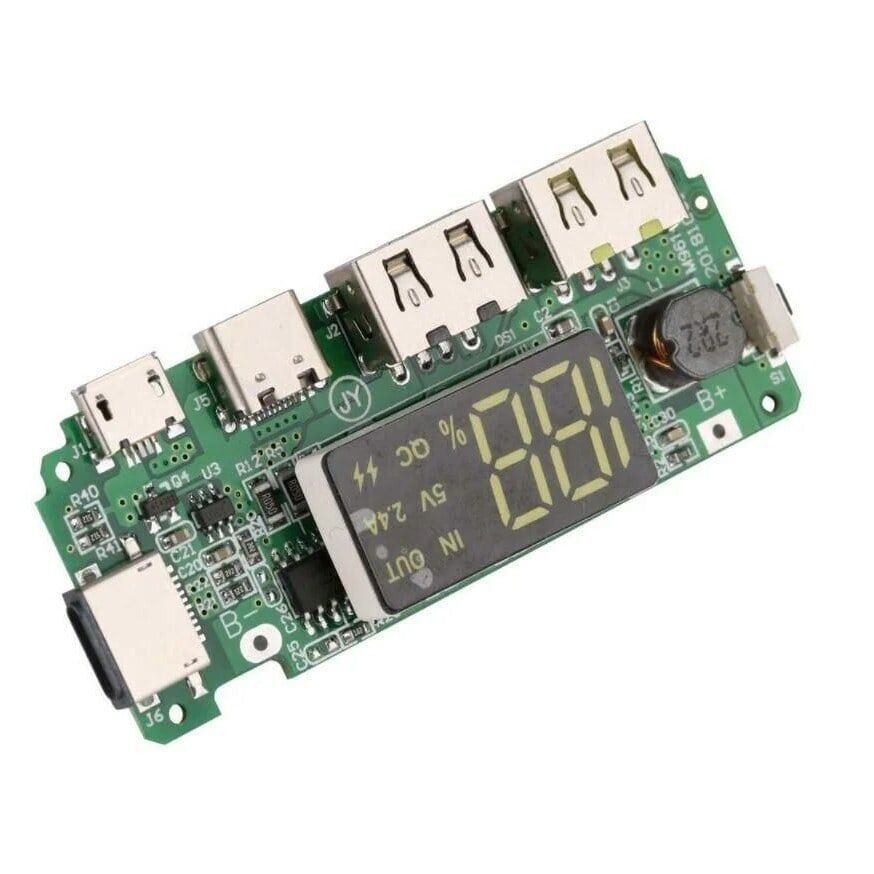

Bu kart, tek bir 3,7 V lityum hücreyi (klasik 18650) tam donanımlı bir powerbank'e çeviren şarj + yükseltici (boost) modülüdür. Üzerinde hücreyi şarj eden devre, 5 V'a yükselten devre, koruma katmanı ve doluluk oranını yüzde olarak gösteren dijital LED ekran birlikte bulunur; yani TP4056 + step-up + koruma kartı üçlüsünü ayrı ayrı toplayıp birbirine bağlamanıza gerek kalmaz. Şarj tarafında Micro USB, Type-C ve Lightning olmak üzere üç ayrı giriş soketi vardır, böylece elinizde hangi kablo varsa onunla doldurabilirsiniz. Çıkış iki USB-A soketinden verilir. Kendi powerbank'ini yapmak isteyenler, geri dönüştürülmüş 18650 hücrelerini değerlendirenler ve saha projelerine taşınabilir 5 V kaynağı arayanlar için uygundur.

Teknik Özellikler

Öne Çıkan Özellikler

• Üç ayrı şarj girişi: Micro USB, Type-C ve Lightning. Aynı karta üç farklı kablo tipiyle şarj verilebilir; bu, aynı sınıftaki iki girişli kartlara göre en belirgin farkıdır.
• Rakam gösteren dijital ekran: 4 noktalı LED'li kartlardaki "üç çubuk mu iki çubuk mu" belirsizliği yerine %0–100 aralığında sayısal doluluk okunur, ayrıca IN (şarj oluyor) ve OUT (çıkış veriyor) durumu görünür.
• Şarj, yükseltme ve koruma tek kartta: ayrı bir 18650 koruma (BMS) kartı veya ayrı step-up modülü eklemeye gerek kalmadan çalışır.
• İki USB-A çıkışı sayesinde iki cihaz aynı anda beslenebilir.
• Toplam 2,4 A çıkış, telefon/tablet gibi yüksek akım isteyen cihazları da makul hızda doldurur.
• Hücre bağlantısı kartın kenarındaki B+ / B− lehim pedlerinden yapılır; kısa ve kalın kablo lehimlemeye uygundur.
• 65 × 25 mm ölçüsündeki ince kart, 3D baskı bir kutuya veya hazır powerbank kasasına rahat sığar.

Kullanım Alanları

• Geri dönüştürülmüş veya yeni 18650 hücrelerle kendi powerbank'ini yapmak (tek hücre ya da paralel bağlı hücre paketi)
• 3D baskı kasa içinde özel boyutlu, kapasitesini kendin belirlediğin taşınabilir şarj cihazı
• Kamp, doğa yürüyüşü ve saha çalışmaları için yedek telefon şarj ünitesi
• ESP32 / ESP8266 / Raspberry Pi Pico gibi kartlarla kablosuz sensör ve IoT projelerine taşınabilir 5 V besleme (aşağıdaki düşük akım uyarısını mutlaka okuyun)
• Arduino tabanlı robot, RC araç ve mobil proje kutularında USB üzerinden 5 V güç kaynağı
• Bluetooth hoparlör, LED şerit, mini fan gibi USB ile çalışan cihazların kablosuz hale getirilmesi
• Elektronik/robotik derslerinde şarj, boost dönüşümü ve batarya koruması konularının tek kart üzerinde gösterilmesi

Bağlantı ve Kullanım

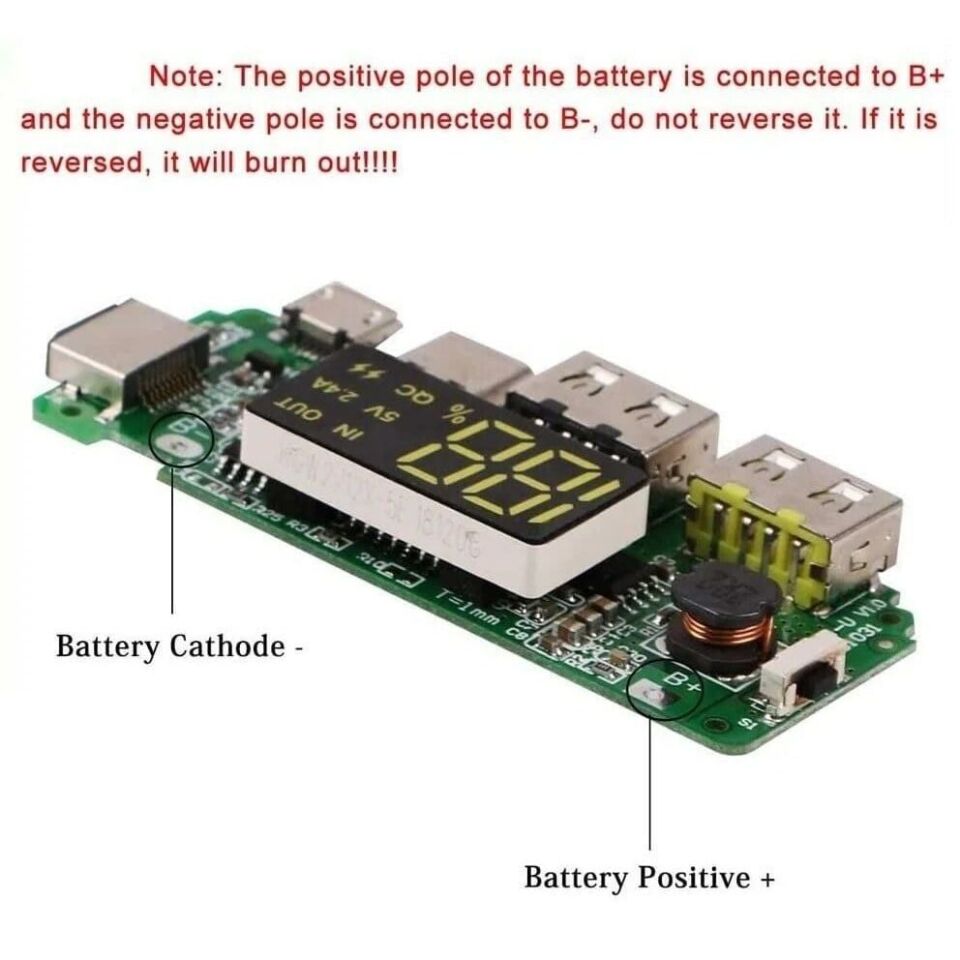

Hücre bağlantısı kart üzerindeki B+ / B− lehim pedlerinden yapılır: B+ hücrenin artı kutbuna, B− eksi kutbuna gider. Kartın kenarında ayrıca 2 pinli beyaz bir soket vardır; satıcı listelerinde bu bağlantı fener (LED) çıkışı olarak geçiyor, işlevi doğrulanmadı — pili bu sokete değil, B+ / B− pedlerine bağlayın. Kart üzerinde 18650 yuvası veya hazır pil kablosu yoktur, hücreyi kabloyla kendiniz lehimlemeniz gerekir. Bağlantı için 20–22 AWG (tercihen 20 AWG), mümkün olduğunca kısa kablo kullanın; 2,4 A çıkışta hücreden çekilen akım daha da yüksek olduğu için ince ve uzun kablo gerilim düşümü yaratır, modül tam gücü veremeden kapanır. Nikel şerit + nokta kaynak imkânınız varsa hücre tarafında onu tercih edin; doğrudan hücre kutbuna uzun süre havya bastırmak hücreyi zorlar. Şarj için Micro USB, Type-C veya Lightning soketlerinden birine standart bir 5 V telefon şarj adaptörü takılır; üçü de yalnızca giriştir, buradan güç alınmaz. Çıkış her zaman iki USB-A soketinden verilir. Buton bekleme modunda basılı tutulduğunda çıkışı ve ekranı açar; ekran söndükten sonra çift basış ekranı geri getirir (bu iki davranış satıcı bilgisidir). Çoğu kullanımda çıkışa akım çeken bir cihaz takıldığında modül kendiliğinden de devreye girer. Arduino, ESP32 veya Raspberry Pi Pico beslemek için USB-A çıkışına normal bir USB kablosu takmanız yeterlidir; regüleli 5 V'ı doğrudan devrenize vermek isterseniz USB-A dişi bir breakout kullanıp yalnızca VBUS ve GND uçlarını alın. Bu modül tamamen bağımsız (standalone) çalışır: mikrodenetleyiciyle haberleşmez, I2C/UART arayüzü yoktur, dolayısıyla yüklemeniz gereken bir kütüphane de yoktur. Doluluk oranını projenizde okumak isterseniz hücre gerilimini ayrı bir gerilim bölenle mikrodenetleyicinin ADC girişine almanız gerekir; dolu hücre 4,2 V olduğu için 3,3 V ile çalışan kartlarda hücre gerilimini ADC pinine ASLA doğrudan vermeyin, böleni en kötü durumda (4,2 V) çıkışı ADC sınırının altında kalacak şekilde hesaplayın.

Paket İçeriği

• 1 adet powerbank şarj kartı (LED ekranlı, çift USB-A çıkışlı, Micro USB / Type-C / Lightning girişli)
• 18650 hücre, hücre tutucu, kablo ve kasa pakete dahil değildir; ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Polarite hatası kartı yakar. B+ artıya, B− eksiye bağlanır. Kartın üzerinde ters polarite koruması yoktur; ters bağlarsanız entegre anında bozulur ve bu garanti dışı bir kullanıcı hatasıdır. Lehimden sonra pili takmadan önce multimetreyle son bir kez kontrol edin. Ayrıca pili kartın kenarındaki 2 pinli beyaz sokete değil, mutlaka B+ / B− pedlerine bağlayın; o soketin işlevi doğrulanmış değildir.
• Hücreler yalnızca PARALEL bağlanır. Kapasiteyi artırmak için birden fazla 18650 kullanacaksanız hepsi paralel (artılar birlikte, eksiler birlikte) bağlanmalıdır. İki hücreyi seri bağlayıp 7,4 V vermek kartı bozar — kartın çalışma aralığı 3,0 – 4,2 V'tur. Paralel bağlayacağınız hücreler aynı model, benzer yaşta ve bağlamadan önce birbirine yakın gerilimde olmalıdır.
• Düşük akımlı yüklerde modül kendini kapatır. Bu sınıftaki powerbank kartları, çekilen akım belirli bir eşiğin altına indiğinde ve bir süre orada kaldığında çıkışı otomatik olarak keser. Uykuya giren bir ESP32'yi, küçük bir sensör kartını veya sadece birkaç LED'i beslerken kart saniyeler ya da birkaç dakika içinde kapanabilir. Kesintisiz besleme isteyen projelerde ya periyodik olarak yeterli akım çeken bir tasarım kurun ya da bu iş için TP4056 + ayrı boost gibi otomatik kapanmayan bir çözüm kullanın. Powerbank kartlarının sürekli 5 V kaynağı yerine geçmemesinin ana sebebi budur.
• 2,4 A değeri iki USB çıkışının TOPLAMIDIR, port başına değil. Satıcı listelerine göre portlar 2,1 A ve 1 A olarak ayrılıyor; iki cihazı aynı anda takarsanız akım bölüşülür ve ikisi de daha yavaş dolar.
• Korumalı (üzerinde kendi BMS devresi olan) 18650 hücreler akımı sınırlayabilir. Hücrenin kendi koruma kartı 1–2 A civarında kesme yapabildiği için modül tam 2,4 A veremez ya da yük altında aniden kapanır. Bu kartın kendi aşırı deşarj koruması zaten bulunduğundan korumasız (unprotected) düz kutuplu hücre daha uygundur.
• Ekran çerçevesinde QC ibaresi ve şimşek simgesi basılıdır, ancak bütün satıcı verileri çıkışı sabit 5 V / 2,4 A olarak veriyor. Quick Charge / Power Delivery gibi 9 V veya 12 V'a çıkan protokolleri beklemeyin; hızlı şarj destekleyen telefonlar bu karttan normal hızda dolar. Yüksek gerilimli hızlı şarj gerekiyorsa QC/PD destekli farklı bir modül seçmelisiniz.
• Ekranın sönmesi arıza değildir. Yaklaşık 30 saniye sonra gösterge kapanır; geri getirmek için butona ÇİFT basmak gerekir (tek basış yeterli olmayabilir). Yüzde değeri hücre gerilimine dayalı kaba bir tahmindir, kalibre bir yakıt göstergesi gibi doğrusal davranmasını beklemeyin.
• Type-C ve Lightning soketleri yalnızca giriştir. Bu portlardan cihaz besleyemezsiniz, çıkış her zaman USB-A soketlerinden alınır. Type-C girişi bazı kablo/adaptör kombinasyonlarıyla şarjı başlatmazsa A'dan C'ye kabloyla ya da Micro USB girişiyle deneyin.
• Kart 2,4 A çıkışta ısınır. Kapalı bir kasaya yerleştirecekseniz bobin ve entegre çevresinde hava boşluğu bırakın, kartın altını metal yüzeye doğrudan yapıştırmayın.
• Şişmiş, darbe almış, kutupları paslanmış veya gerilimi 2,5 V'un altına düşmüş hücreleri kullanmayın. Kartın koruması sağlam bir hücreyi güvende tutmak içindir, hasarlı hücreyi kurtarmak için değil.
