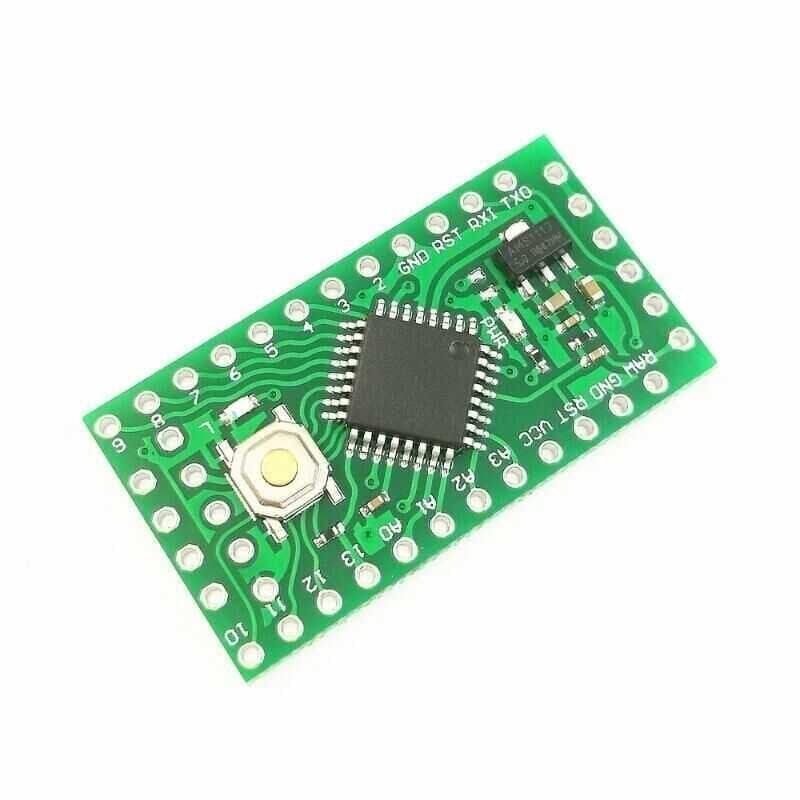

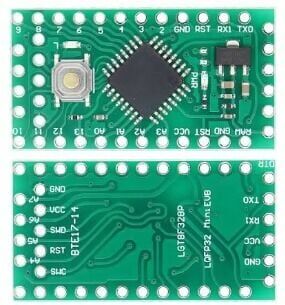

LGT8F328P-LQFP32 MiniEVB Geliştirme Kartı

LGT8F328P-LQFP32 MiniEVB, LogicGreen firmasının geliştirdiği LGT8F328P mikrodenetleyicisini LQFP32 paketiyle taşıyan küçük boy bir geliştirme kartıdır. LGT8F328P, Atmel/Microchip ATmega328P çipiyle pin dizilimi ve komut seti düzeyinde uyumlu çalışır; Arduino Uno ve Nano için yazılmış birçok kod, kütüphane ve pin şeması değişiklik yapılmadan bu kart üzerinde çalışabilir. Çipin dahili yüksek hassasiyetli osilatörü sayesinde kart harici kristale ihtiyaç duymadan çalışır; LQFP32 paketin tüm bacakları pin header'lar üzerinden dışarı çıkarılmıştır. Küçük boyutu, dar alanlı prototip devrelerinde klasik kartlara alternatif sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• ATmega328P ile pin ve komut seti uyumluluğu sayesinde Arduino Uno/Nano için yazılmış kodlar büyük ölçüde değişiklik yapılmadan bu kart üzerinde çalıştırılabilir.
• Dahili yüksek hassasiyetli osilatör, harici kristal veya rezonatör kullanmadan kararlı bir saat sinyali üretir ve devre kartında yer tasarrufu sağlar.
• 12-bit çözünürlüklü ADC, ATmega328P'nin 10-bit ADC'sine göre analog ölçümlerde daha ince hassasiyet sunar.
• LQFP32 paketin tüm bacakları pin header'lar üzerinden dışarı çıkarıldığı için jumper kablolarla breadboard'a veya devre kartına doğrudan bağlanabilir.
• 1,8V-5,5V arasındaki geniş çalışma gerilimi aralığı, hem 3,3V hem 5V mantık seviyeli sistemlerle birlikte kullanılabilme esnekliği sunar.
• Dahili watchdog zamanlayıcı, yazılımın kilitlenmesi durumunda kartı otomatik olarak yeniden başlatarak sahada uzun süreli çalışan projelerde güvenilirlik katar.

Kullanım Alanları

• Var olan bir ATmega328P/Arduino Uno devresini daha küçük bir karta taşıyıp aynı kodu değiştirmeden çalıştırmak.
• Sıcaklık ve nem sensöründen gelen analog veriyi 12-bit ADC ile daha hassas okuyarak bir mikro iklim kontrol sistemi kurmak.
• Dar bir muhafaza kutusu içine sığması gereken küçük ölçekli bir otomasyon devresinde, standart boyutlu bir Arduino kartının yer kaplayacağı durumlarda ana kontrolcü olarak kullanmak.
• Breadboard üzerinde hızlı prototipleme yaparken harici kristal, kondansatör ve ek bağlantı bacağı gerektirmeden devreyi sadeleştirmek.
• Çoklu sensör ve aktüatörün I2C, SPI veya UART hatları üzerinden bağlandığı, verilerin tek bir merkezden toplanıp işlendiği bir veri toplama biriminde ana işlemci olarak görev almak.
• Öğrencilerin ATmega328P mimarisini, register tabanlı programlamayı ve Arduino kütüphane mantığını LQFP32 paket üzerinden uygulamalı olarak öğrendiği eğitim setlerinde kullanmak.
• PWM çıkışlarıyla küçük bir DC motor sürücü kartını veya adreslenebilir olmayan LED şeridin parlaklığını kontrol eden gömülü bir projede kullanmak.

Bağlantı ve Kullanım

Kartın programlanması UART bootloader üzerinden yapılır; kart üzerinde USB-seri çevirici bulunmadığı için harici bir USB-TTL (FTDI, CH340 veya CP2102 tabanlı) seri adaptöre ihtiyaç duyulur. Harici adaptör kullanılıyorsa adaptörün TX ucu kartın RX pinine, RX ucu ise kartın TX pinine çapraz bağlanır ve GND uçları ortak topraklanır. Besleme, VCC pinine 1,8V-5,5V aralığında harici bir kaynaktan ya da USB-TTL adaptörün 5V çıkışından sağlanabilir. Analog sensörler analog giriş (A0-A7) pinlerine, PWM ile sürülecek yükler (LED, küçük motor sürücü kartı gibi) PWM etiketli dijital pinlere bağlanır. I2C tabanlı sensör ve modüller için SDA/SCL pinleri, SPI tabanlı modüller için ise MOSI/MISO/SCK/SS pinleri kullanılır. Kartı ilk kez kullanmadan önce Arduino IDE'nin Pano Yöneticisi'nden LGT8fx board paketinin kurulması, ardından doğru pano modeli ve bağlı USB-TTL adaptörün COM port numarasının seçilmesi gerekir; kod yükleme sırasında kartın RESET pininin doğru zamanlanması bazı adaptörlerde manuel reset tuşuna basmayı gerektirebilir.

Paket İçeriği

• 1 x LGT8F328P-LQFP32 MiniEVB geliştirme kartı
• Jumper kablo ve harici kristal pakete dahil değildir; kartta onboard USB-seri çevirici bulunmadığından programlama için ayrıca bir USB-TTL adaptör temin edilmelidir

Dikkat Edilmesi Gerekenler

• Besleme gerilimi 5,5V'u aşmamalıdır, aksi halde çip kalıcı zarar görür; 1,8V'un altında ise kart kararlı çalışmaz. Devreyi kurmadan önce güç kaynağının çıkış geriliminin 1,8V-5,5V aralığında olduğunu mutlaka ölçerek kontrol edin.
• ATmega328P ile komut seti düzeyinde uyumlu olsa da bazı düşük seviyeli register erişimleri, fuse bit yapılandırması ve zamanlama davranışları orijinal çipten farklılık gösterebilir; register tabanlı ileri düzey kodları veya zamanlamaya duyarlı kütüphaneleri kullanmadan önce kart üzerinde test edin.
• Arduino IDE ile programlamak için önce Pano Yöneticisi üzerinden LGT8fx harici çekirdek (board) paketinin kurulması gerekir; standart AVR çekirdek paketi bu çipi ve LQFP32 pano tanımını tanımaz, yanlış pano seçimi derleme veya yükleme hatasına yol açar.
• Kartta onboard USB-seri çevirici bulunmadığından programlama ve seri haberleşme için harici bir USB-TTL adaptör gerekir; kullanılacak adaptörün lojik seviyesinin kartın çalışma gerilimiyle uyumlu olduğundan emin olunmalıdır.
• Harici USB-TTL adaptör kullanılıyorsa TX/RX bağlantısı çapraz yapılmazsa (adaptör TX ucu kart RX pinine, adaptör RX ucu kart TX pinine) seri haberleşme kurulamaz ve kod yükleme işlemi başarısız olur; bağlantı hatası genellikle "board bulunamadı" veya zaman aşımı hatası olarak görülür.
• LQFP32 paket yüzey montaj bacaklı ve bacak aralığı dar olduğu için pin header'lara lehimleme veya jumper kablo bağlantısı yaparken komşu bacaklar arasında kısa devre oluşmamasına dikkat edilmelidir; gerekirse büyüteç ile kontrol edilmesi önerilir.
