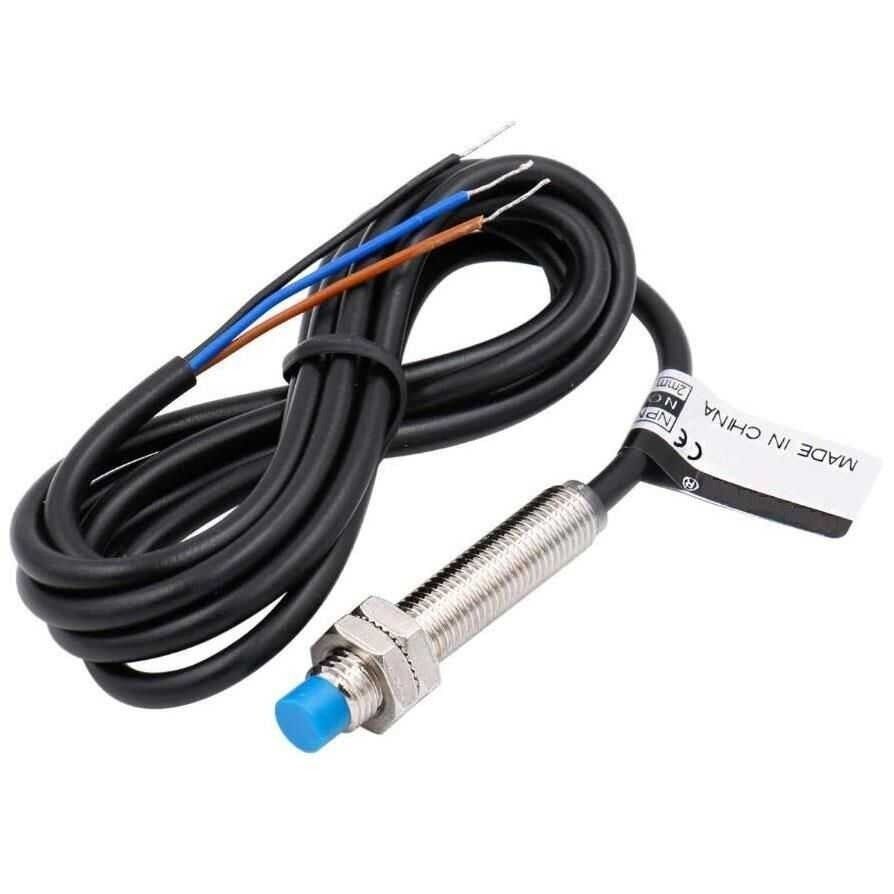

LJ10A3-2-Z/AX 6-36V 2mm NPN NC Endüktif Mesafe Sensörü

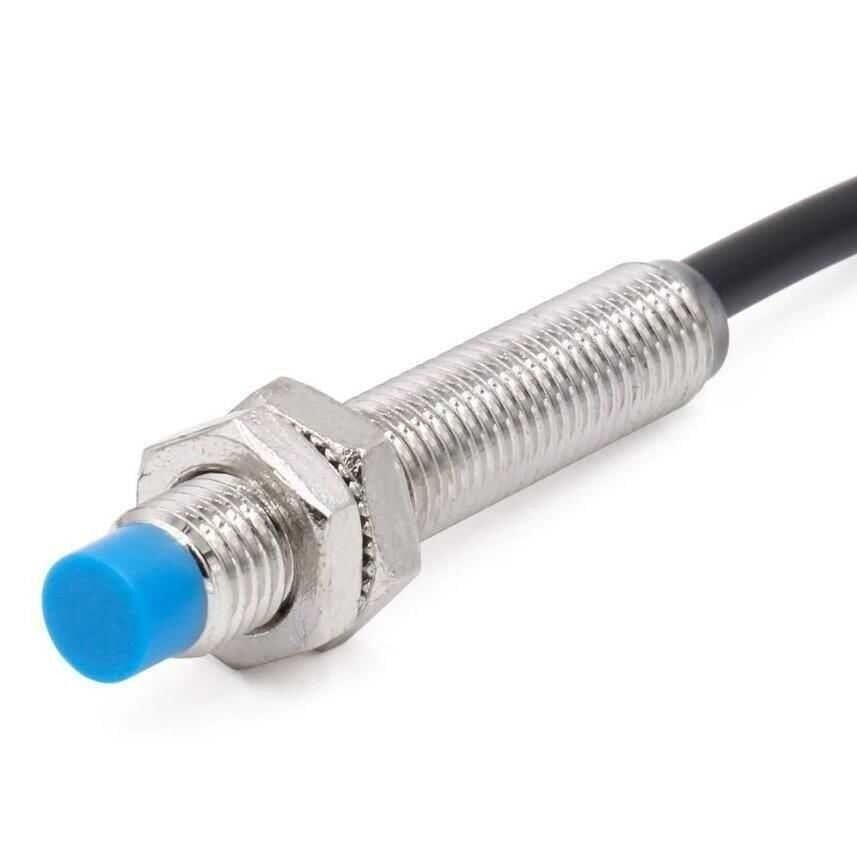

LJ10A3-2-Z/AX, metal nesneleri hiçbir fiziksel temas olmadan algılayan endüktif (indüktif) tipte bir yaklaşım sensörüdür. M10x1 dişli, silindirik metal gövdesi sayesinde makine kasası, konveyör çerçevesi veya panel üzerine somunlarla kolayca sabitlenir. Sensörün ucundaki bobin, yüksek frekanslı bir elektromanyetik alan oluşturur; algılama mesafesi olan 2 mm içine demir esaslı bir metal girdiğinde bu alanda oluşan enerji kaybı iç devre tarafından algılanır ve çıkış anahtarlanır. DC 6-36V ile beslenir, NPN tipte ve normalde kapalı (NC) 3 kablolu çıkış üretir; yani hedef metal algılama alanının dışındayken çıkış iletimdedir, metal 2 mm mesafeye girdiğinde çıkış kesilir. Hareketli parça, fırça veya mekanik temas noktası bulunmadığından mekanik anahtarlara göre çok daha uzun ömürlüdür ve endüstriyel otomasyon, konveyör hattı, makine güvenliği ve DIY robotik projelerinde sınır/konum algılama amacıyla yaygın olarak tercih edilir. Mekanik limit anahtarlarının aksine hareketli parça içermediği için toz, titreşim ve sık devreye girme koşullarında da uzun süre kararlı çalışır; bu da özellikle 7/24 çalışan üretim hatlarında bakım ihtiyacını azaltır.

Teknik Özellikler

Öne Çıkan Özellikler

• Metal nesneleri hiçbir fiziksel temas olmadan algılar, bu sayede mekanik aşınma ve temas arızası riski ortadan kalkar.
• 2 mm algılama mesafesi ile kısa mesafeli, hassas konum tespiti gerektiren uygulamalara uygundur.
• DC 6-36V geniş besleme aralığı sayesinde hem 12V hem 24V endüstriyel kontrol sistemleriyle doğrudan uyumlu çalışır.
• NPN normalde kapalı (NC) çıkış mantığı, hedef yokken çıkışın aktif kalmasının gerektiği arıza algılama ve güvenlik devrelerinde kolaylık sağlar.
• M10x1 dişli metal gövde, standart somun ve braketlerle hızlı, sağlam ve titreşime dayanıklı montaj imkânı sunar.
• IP67 koruma seviyesindeki kapalı gövde yapısı, toz ve neme karşı dayanıklılık sağlayarak zorlu ortamlarda güvenilir çalışma sunar.
• Çıkış durumunu gösteren LED sayesinde kablolama kontrolü ve arıza tespiti sahada gözle kolayca yapılabilir.
• Endüktif algılama prensibi, optik sensörlerin aksine toz, kir, yağ ve zayıf ortam ışığından neredeyse hiç etkilenmez.
• Kompakt M10 gövde ölçüsü, dar alanlı makine içi montajlarda ve kısıtlı yerleşim gerektiren panel arkası uygulamalarda yer tasarrufu sağlar.

Kullanım Alanları

• Konveyör bandı üzerinden geçen metal parçaların sayılması ve varlık kontrolünün yapılması.
• CNC tezgahlarında ve montaj hattı makinelerinde hareketli eksenin başlangıç veya bitiş (limit) noktasının algılanması.
• Otomatik kapı, bariyer veya kapak mekanizmalarında metal kanadın tam kapandığının doğrulanması.
• Endüstriyel robot kollarında tutucunun (gripper) referans/orijin konumunun tespit edilmesi.
• Metal şasili DIY robot ve otomasyon projelerinde dişli veya tekerlek devri sayılarak hız ya da katedilen mesafenin ölçülmesi.
• Asansör, vinç veya raylı taşıma sistemlerinde kabin ya da kancanın belirli bir seviyeye ulaştığının algılanması.
• Endüstriyel makine gövdelerinde koruyucu kapağın açık mı kapalı mı olduğunun metal parça üzerinden izlenmesi.
• Ambalaj hatlarında metal kapaklı şişe veya kutuların doğru şekilde kapatılıp kapatılmadığının kontrol edilmesi.
• Tarım ve sulama otomasyonunda metal vana milinin açık veya kapalı konumda olup olmadığının izlenmesi.
• Depo ve raf sistemlerinde metal paletin ya da taşıyıcının doğru istasyona ulaşıp ulaşmadığının otomatik olarak tespit edilmesi.

Bağlantı ve Kullanım

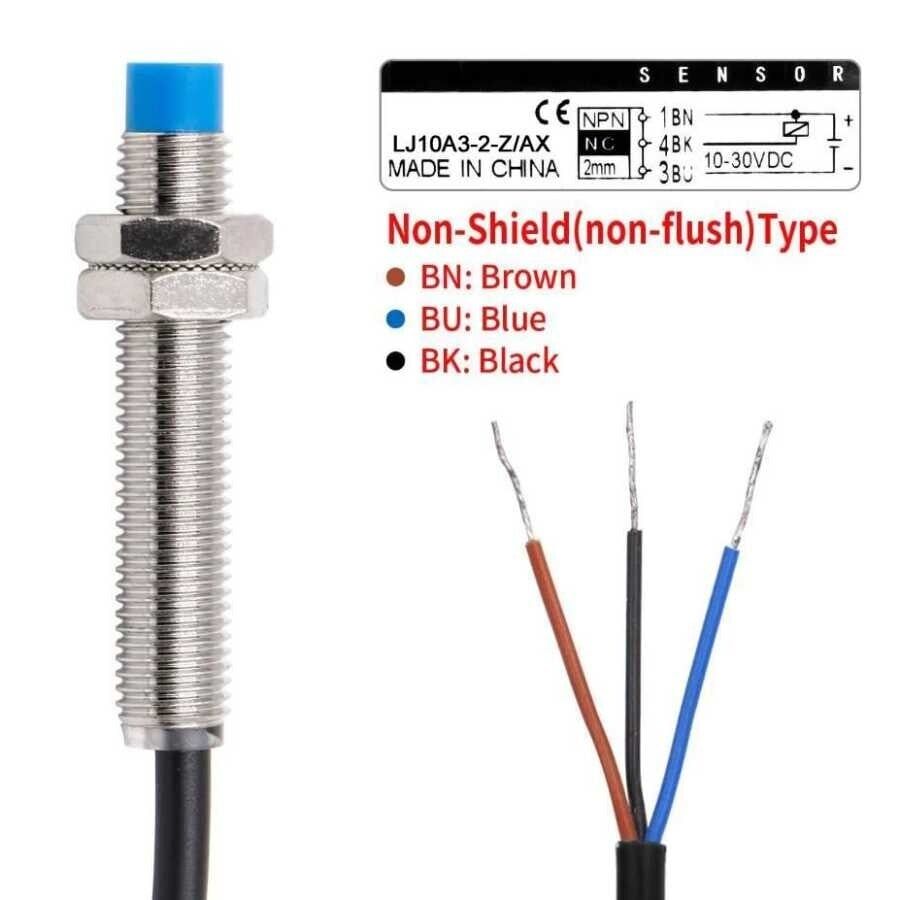

Sensör kahverengi, mavi ve siyah olmak üzere 3 damarlı kabloyla gelir: kahverengi uç besleme artı (DC+) hattına, mavi uç besleme eksi (DC-/GND) hattına, siyah uç ise anahtarlanan NPN sinyal çıkışına bağlanır. NPN çıkış "akım çeken" (sink) mantıkla çalışır; bu nedenle yük (röle bobini, PLC dijital girişi veya mikrodenetleyici girişi) bir ucundan DC+ hattına, diğer ucundan siyah sinyal kablosuna bağlanır ve devre siyah kablo üzerinden DC- hattına tamamlanır. Normalde kapalı (NC) yapısı gereği hedef metal algılama alanının dışındayken çıkış iletimdedir ve LED söner; hedef 2 mm mesafenin içine girdiğinde LED yanar ve çıkış kesilir, bu davranış devre tasarımında mutlaka dikkate alınmalıdır. Sensörün gövdesi montaj somunlarıyla sabitlenirken kablo giriş noktasının ve ek yapılan bağlantıların neme karşı iyi izole edilmesi, uzun vadeli güvenilir çalışma açısından önemlidir. Kurulum tamamlandıktan sonra sensörün önüne bir demir parça yaklaştırılıp uzaklaştırılarak LED gösterge ile çıkış davranışının beklendiği gibi (hedef yokken çıkış iletimde ve LED sönük, hedef yaklaşınca çıkış kesilip LED yanık) çalıştığının doğrulanması önerilir.

Paket İçeriği

• 1 x LJ10A3-2-Z/AX endüktif mesafe sensörü
• 2 x M10 montaj somunu

Dikkat Edilmesi Gerekenler

• Sensör yalnızca demir esaslı (ferromanyetik) metalleri güvenilir şekilde algılar; alüminyum, bakır veya paslanmaz çelik gibi metallerde gerçek algılama mesafesi 2 mm'nin belirgin şekilde altına düşebilir.
• Besleme polaritesinin ters bağlanması sensöre kalıcı zarar verebilir; kahverengi ve mavi uçların DC+ ve DC- ile doğru eşleştirildiğinden emin olunmalıdır.
• NC çıkış mantığı nedeniyle sensör enerjilendiği anda, önünde hedef yokken çıkış zaten aktiftir; sistem tasarımında bu "varsayılan aktif" davranışın güvenlik açısından değerlendirilmesi gerekir.
• Sensörün etrafındaki metal gövde, braket veya diğer metal parçalar algılama mesafesini ve kararlılığını etkileyebilir; montaj sırasında sensör başının çevresinde yeterli boşluk bırakılmasına dikkat edilmelidir.
• Çıkışa doğrudan yüksek akım çeken bir yük bağlamak yerine, akım sınırının aşılmaması için gerektiğinde bir ara röle kullanılmalıdır.
• Kablo bağlantı noktaları nem ve suya karşı iyi izole edilmezse zamanla oksitlenip yanlış tetiklemeye veya temassızlığa yol açabilir.
• Sensör belirtilen DC 6-36V aralığının dışında bir gerilimle çalıştırılmamalıdır; aşırı gerilim iç devrede kalıcı hasara yol açabilir.
