LJ10A3-2-Z/AY 6-36V 2mm PNP NC Endüktif Mesafe Sensörü

LJ10A3-2-Z/AY, metal nesneleri hiçbir fiziksel temas olmadan algılayan endüktif tipte bir yakınlık (mesafe) sensörüdür. M10 dişli silindirik gövdesinin içinde bulunan bobin yüksek frekanslı bir elektromanyetik alan üretir; algılama yüzeyine yaklaşan iletken bir metal parça bu alanı bozduğunda sensör bu değişimi algılayıp çıkışını anahtarlar. 6-36V DC gerilim aralığında çalışır, PNP tipte NC (normalde kapalı) çıkış verir ve standart demir hedefe göre tipik algılama mesafesi 2 mm'dir. Mekanik temas ve hareketli parça gerektirmediği için aşınma yaşanmaz; bu nedenle konveyör hatları, üretim makineleri ve otomasyon panolarında metal parça, mil veya dişlinin konumunu izlemek amacıyla sıkça tercih edilir. Klasik mekanik limit switch'lere göre çok daha uzun ömürlüdür, çünkü algılama sırasında hiçbir yüzey birbirine sürtünmez veya darbe almaz.

Teknik Özellikler

Öne Çıkan Özellikler

• Hareketli parça veya fiziksel temas gerektirmeden metal nesneleri algıladığı için mekanik aşınma yaşanmaz ve uzun ömürlüdür.
• 6-36V geniş DC gerilim aralığı sayesinde farklı PLC'ler ve Arduino, ESP32 gibi mikrodenetleyici tabanlı sistemlerle uyumlu şekilde çalışır.
• PNP NC çıkış yapısı, hedef algılanmadığı sürece çıkışın yüksek seviyede kalmasını sağlar; metal bir nesne algılandığında çıkış ucu açık devreye geçer ve uygun bir aşağı çekme direnciyle bu "düşük" seviye olarak okunur.

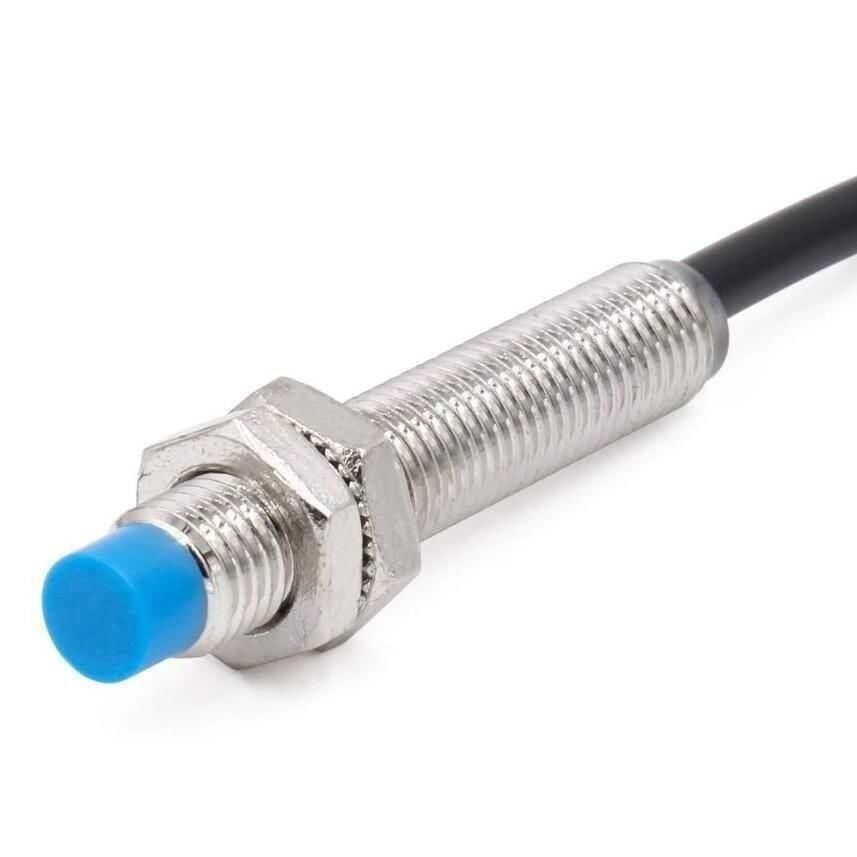

• M10 dişli metal gövdesi, titreşimli ve tozlu endüstriyel ortamlarda dahi sağlam ve kalıcı bir montaj imkanı sunar.
• IP67 koruma seviyesi sayesinde nem, toz ve hafif su sıçramalarının bulunduğu ortamlarda güvenle kullanılabilir.
• Üzerindeki LED gösterge algılama anını gözle görünür şekilde bildirir, bu da kurulum ve arıza tespit sürecini kolaylaştırır.
• Dahili kısa devre ve ters polarite koruması, yanlış kablolama yapıldığında sensörün kalıcı hasar görme riskini azaltır.

Kullanım Alanları

• Konveyör bant sisteminde üzerinden geçen metal parçaların sayılması veya varlığının tespit edilmesi.
• CNC tezgahı veya üretim hattındaki hareketli bir milin ya da kızağın referans (sıfır) konumunun algılanması.
• Otomatik kapı ve bariyer mekanizmalarında metal kapı kanadının tam kapanma konumunun doğrulanması.
• Asansör ve vinç sistemlerinde kat veya seviye hizasının, metal bir flanş ya da braket üzerinden tespit edilmesi.
• Dişli veya kam milinin devrini, üzerinden geçen metal dişlerin sayılmasıyla ölçen hız/tur sayma devreleri.
• Metal kapaklı şişe veya konserve kutusu dolum hatlarında ürün varlığının kontrol edilmesi.
• Arduino veya PLC tabanlı otomasyon projelerinde mekanik limit switch yerine temassız konum sensörü olarak kullanılması.

Bağlantı ve Kullanım

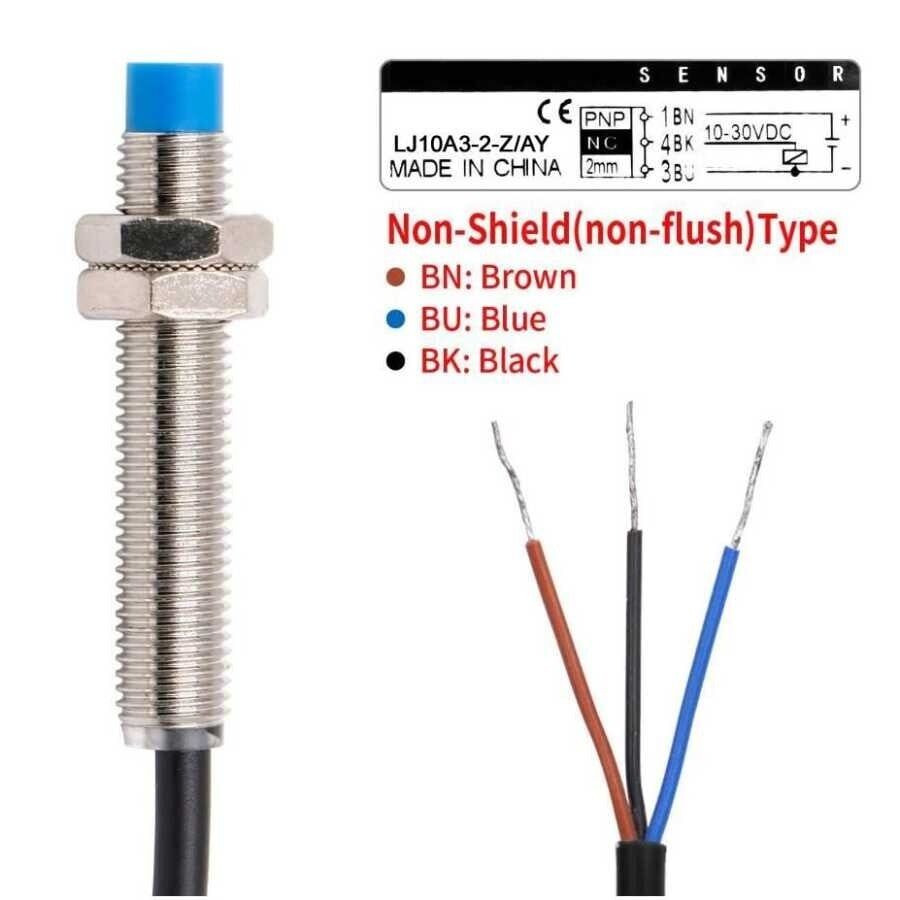

Sensör üç damarlı kablo ile bağlanır: bir uç besleme pozitifine (V+), bir uç besleme negatifine (V-, GND) ve üçüncü uç çıkış sinyaline bağlanır; kesin kablo renk eşleşmesi için ürün üzerindeki etikete veya kablo ucundaki işaretlemeye bakılması gerekir, çünkü renk kodu üreticiden üreticiye farklılık gösterebilir. PNP çıkış olduğu için sinyal ucu, hedef algılanmadığında besleme gerilimine yakın bir seviye (yüksek) verir; NC yapısı gereği algılama yüzeyine 2 mm mesafeye kadar yaklaşan bir metal nesne çıkışı serbest bırakır, yani çıkış ucu açık devreye geçer ve bu geçiş üzerindeki LED ile de gözlemlenebilir. Dahili aşağı çekme direnci bulunan bir PLC girişinde bu doğrudan "düşük" olarak okunur; Arduino/ESP32 gibi bir mikrodenetleyici girişinde ise çıkış ile GND arasına 4,7k-10k'lık bir aşağı çekme (pull-down) direnci eklenmelidir. Sensör 5V'un üzerinde bir gerilimle besleniyorsa mikrodenetleyici girişine gerilim bölen ya da optokuplör üzerinden bağlanmalıdır; her durumda yükün çektiği akımın sensörün belirtilen maksimum çıkış akımını aşmamasına dikkat edilmelidir. Kararlı ve tekrarlanabilir çalışma için sensörün algılama yüzeyi ile hedef metal arasındaki mesafenin üretici tarafından belirtilen 2 mm sınırının belirgin şekilde altında tutulması, ilk kurulumda ise çıkışın multimetre veya LED üzerinden test edilerek doğrulanması önerilir.

Paket İçeriği

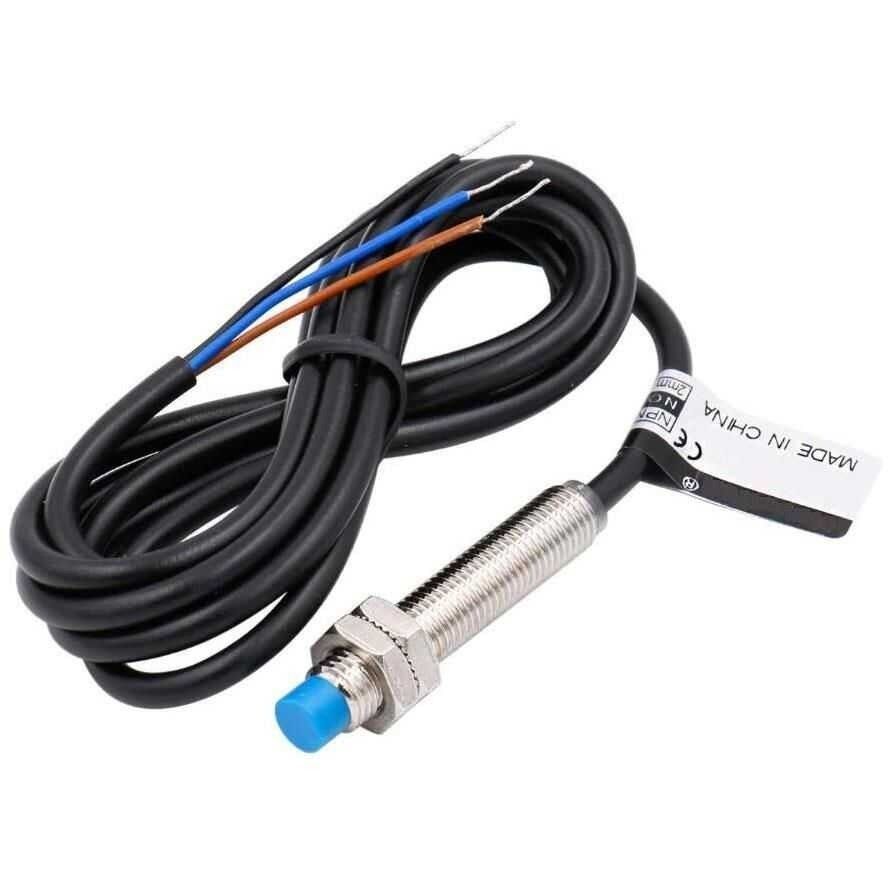

• 1 x LJ10A3-2-Z/AY endüktif mesafe sensörü (M10 dişli, PNP NC çıkışlı)
• 2 x Sabitleme somunu (sensörü panel veya braket üzerine montajlamak için)
• Sensör gövdesine sabit bağlı, 3 damarlı bağlantı kablosu

Dikkat Edilmesi Gerekenler

• 2 mm'lik algılama mesafesi standart demir-çelik hedef için geçerlidir; alüminyum, bakır veya paslanmaz çelik gibi metallerde gerçek algılama mesafesi belirgin şekilde kısalabilir.
• Sensörün beslemesi mutlaka 6-36V DC aralığında tutulmalıdır; bu aralığın dışında bir gerilim veya AC gerilim uygulanması sensöre kalıcı hasar verebilir.
• PNP NC çıkış mantığı, NPN veya NO (normalde açık) tipi sensörlerden farklı çalışır; bağlı olduğu PLC veya mikrodenetleyicinin yazılımındaki lojiğin buna göre ayarlanması gerekir, aksi halde beklenmeyen tetiklemeler oluşabilir.
• Sensörün etrafındaki metal montaj yüzeyleri algılama mesafesini ve kararlılığını olumsuz etkileyebilir; montaj sırasında sensörün çevresinde yeterli boşluk bırakılması önerilir.
• Kablo bağlantıları yapılırken uçların karıştırılmaması gerekir; besleme ve çıkış hatlarının yanlış bağlanması sensörün veya bağlı olduğu devrenin zarar görmesine yol açabilir.
• Yüksek titreşim veya darbeye maruz kalan uygulamalarda sabitleme somunlarının zamanla gevşememesi için ek kilitleme önlemi (rondela, kilit somunu vb.) alınması tavsiye edilir. Ayrıca çıkışa doğrudan bir röle bobini veya yüksek akım çeken bir yük bağlanmadan önce, yükün akım değerinin sensörün maksimum çıkış akımı sınırının altında kaldığından emin olunmalı, gerekirse araya bir röle veya sürücü kartı eklenmelidir.
