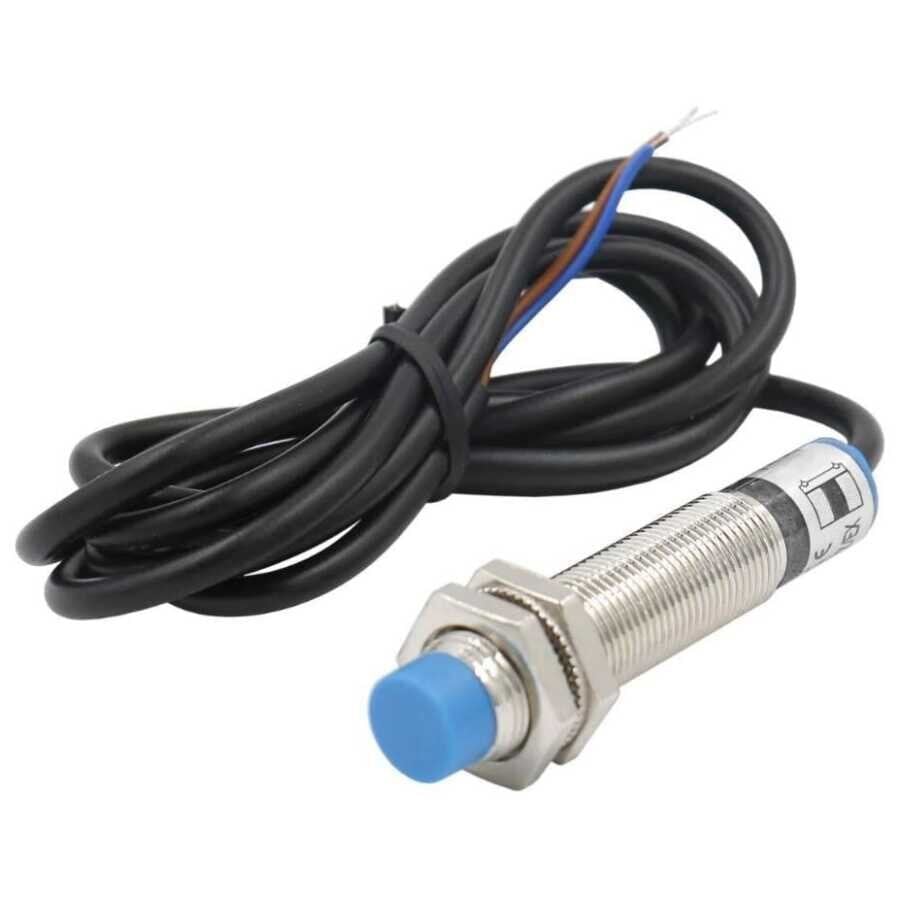

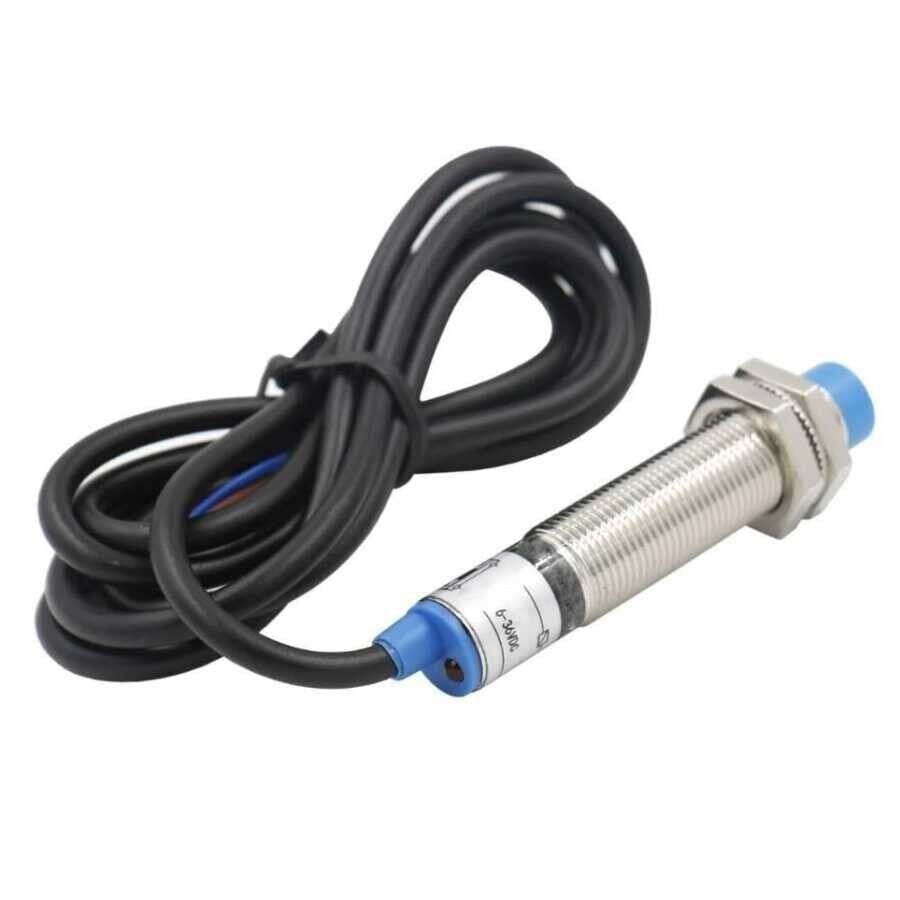

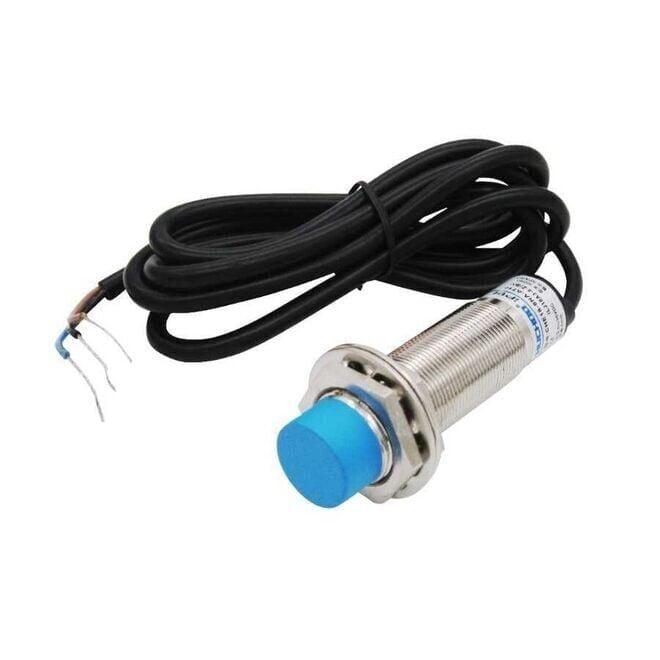

LJ12A3-4-Z/BY Endüktif PNP Yakınlık Sensörü

LJ12A3-4-Z/BY, endüstriyel otomasyon ve DIY elektronik projelerinde sıkça kullanılan silindirik gövdeli, endüktif tip bir yakınlık (yaklaşım) sensörüdür. Sensör, gövdesinin ön yüzündeki bobinde yüksek frekanslı bir elektromanyetik alan oluşturur; algılama yüzeyine yaklaşan demir, çelik gibi ferromanyetik bir metal bu alanı bozduğunda dahili devre bunu algılar ve PNP çıkışını aktif hale getirir. Temassız çalıştığı için mekanik aşınma yaşanmaz, toz ve nem gibi zorlu ortam koşullarına dayanıklıdır. 12 mm çapındaki gömülemez (korumasız/non-flush) tipteki gövdesi, konveyör bantlarında, kapı-pozisyon algılamada ve devir sayma uygulamalarında pratik bir çözüm haline getirir; bu tipte algılama yüzeyinin çevresinde metalsiz boş alan bırakılması gerekir.

Teknik Özellikler

Öne Çıkan Özellikler

• Hareketli parça içermeyen tamamen temassız algılama sayesinde mekanik aşınma yaşanmaz ve mikro anahtarlara göre çok daha uzun ömürlü kullanım sağlar.
• Gömülemez (korumasız/non-flush) gövde yapısı nedeniyle sensör, algılama yüzeyinin çevresinde metalsiz boş alan bırakılarak monte edildiğinde nominal mesafesine sorunsuz ulaşır.
• PNP çıkış yapısı, hedef algılandığında sinyal hattını doğrudan besleme geriliminin +V seviyesine çektiği için mikrodenetleyici girişlerine (Arduino, PLC gibi) net bir yüksek seviye sinyal verir.
• Geniş DC 6-36V besleme gerilimi aralığı sayesinde 12V veya 24V gibi farklı endüstriyel güç kaynaklarıyla ek regülatöre gerek kalmadan çalıştırılabilir.
• Üzerindeki LED gösterge, hedefin algılandığı anı görsel olarak anlık takip etmeyi ve kurulum sırasında hizalamayı kolaylaştırır.
• Metal gövdesi ve yüksek koruma seviyesi sayesinde tozlu, nemli ve titreşimli endüstriyel ortamlarda güvenle kullanılabilir.
• Vida dişli silindirik gövde, birlikte gelen somunlarla mesafe ince ayarı yapılmasına ve sağlam sabitlemeye imkan tanır.
• Mekanik temas gerektiren limit anahtarlarının aksine fiziksel yıpranma yaşamadığı için sürekli açma-kapama döngüsü gerektiren uygulamalarda bakım ihtiyacını azaltır.

Kullanım Alanları

• Konveyör bant sistemlerinde üzerinden geçen metal parçaların, kutuların veya paletlerin sayılması ve hat hızının senkronize edilmesi.
• Otomatik kapı, kapak veya çekmece mekanizmalarında hareketli metal aksamın tam kapanma pozisyonunun temassız olarak algılanması.
• CNC tezgahları ve 3D yazıcı gibi sistemlerde eksen sonu (limit switch) konumunun, mekanik anahtarlara göre daha hassas ve aşınmasız biçimde tespit edilmesi.
• Motorlu tekerlek, volan veya şaft üzerine yerleştirilen küçük bir metal çıkıntı ile devir sayısı (RPM) ölçümü yapılması.
• Asansör, vinç veya lineer aktüatör sistemlerinde kabin ya da yük platformunun belirli bir kata veya konuma ulaştığının algılanması.
• Üretim hattında metal kalıp, tutucu veya paletin doğru konuma oturup oturmadığının kontrol edilerek hatalı üretimin önlenmesi.
• Güvenlik amaçlı olarak makine muhafazası (koruyucu kapak) açık mı kapalı mı olduğunun, kapak üzerindeki metal parça üzerinden izlenmesi.
• Hobi ve eğitim amaçlı robot projelerinde, metal bir engelin veya duvarın yaklaşımının temassız biçimde algılanarak robota yön değiştirme komutu verilmesi.

Bağlantı ve Kullanım

Sensörün kahverengi kablosu besleme geriliminin pozitif (+V) ucuna, mavi kablosu ise beslemenin eksi (0V/GND) ucuna bağlanır. Siyah kablo ise PNP sinyal çıkışıdır; hedef algılanmadığı sürece bu hat serbest (yüksek empedanslı) kalır; mikrodenetleyici girişiyle okunacaksa siyah hat ile 0V arasına 10 kΩ civarı bir pull-down direnç bağlanmalıdır. Hedef algılandığında ise hat beslemenin +V seviyesine çekilir ve genellikle doğrudan bir rölenin bobinine, bir Arduino/PLC dijital girişine veya bir yük direnci üzerinden bir sonraki katmana bağlanarak okunur. Sensör kararlı çalışması için en az DC 6V ile beslenmelidir (tipik olarak 12V veya 24V kullanılır); Arduino gibi 5V mantık seviyesiyle çalışan bir kart kullanılacaksa sensör yine 6V ve üzeri bir kaynaktan beslenmeli, PNP çıkış hattı mikrodenetleyici girişine doğrudan bağlanmadan önce bir gerilim bölen veya optokuplör kullanılmalıdır. Röle, motor sürücü veya endüstriyel PLC gibi daha yüksek akım çeken yükler için sensörün çıkışı doğrudan yükü sürmek yerine bir ara röle veya transistör katı üzerinden kullanılmalıdır. Sensör gövdesi vidalı olduğu için birlikte gelen somunlarla sabit bir plaka veya braket üzerine, hedefe olan mesafe nominal 4 mm sınırını aşmayacak şekilde ayarlanarak monte edilebilir. Kurulumdan sonra LED göstergenin hedef yaklaştıkça yanıp söndüğü gözlemlenerek doğru hizalama ve mesafe kontrol edilebilir.

Paket İçeriği

• 1 adet LJ12A3-4-Z/BY endüktif yakınlık sensörü
• Sensöre entegre bağlantı kablosu
• 2 adet montaj somunu

Dikkat Edilmesi Gerekenler

• Sensör yalnızca demir, çelik gibi ferromanyetik metalleri algılar; alüminyum, bakır, pirinç gibi manyetik olmayan metallerde algılama mesafesi ciddi oranda kısalır ya da algılama hiç gerçekleşmeyebilir.
• Kablo bağlantısı ters yapılırsa (kahverengi ve mavi hatların yer değiştirmesi) sensör kalıcı olarak zarar görebilir; bağlantıdan önce renk kodları mutlaka multimetre ile teyit edilmelidir.
• Siyah hat PNP sinyal çıkışıdır ve doğrudan yüksek akım çeken bir yüke bağlanmadan, doğrudan +V veya 0V hattına kısa devre edilmemelidir; aksi halde çıkış katı zarar görebilir.
• Gerçek algılama mesafesi, hedef metalin cinsine, kalınlığına, boyutuna ve sensöre yaklaşma açısına göre nominal 4 mm değerinden belirgin şekilde farklılık gösterebilir; kesin mesafe ihtiyacı olan uygulamalarda kurulum sonrası test edilmelidir.
• Sensör gömülemez (korumasız/non-flush) tipte olduğu için algılama yüzeyinin çevresinde bir metal yüzey veya başka bir metal parça bulunması yanlış algılamaya (false trigger) yol açabilir; algılama yüzeyi metal yüzeyden dışarıda kalacak ve çevresinde metalsiz boş alan bırakılacak şekilde monte edilmelidir.
• Belirtilen besleme gerilimi aralığının üzerinde bir kaynakla beslemek veya çıkışı belirtilen akım sınırının üzerinde bir yükle sürmeye çalışmak sensörün kalıcı olarak zarar görmesine yol açabilir.
• Sensör bir DC bileşendir; doğrudan şebeke (AC 220V) hattına veya yüksek gerilimli devrelere bağlanmamalıdır, aksi halde hem sensör hem bağlı olduğu devre zarar görebilir.
