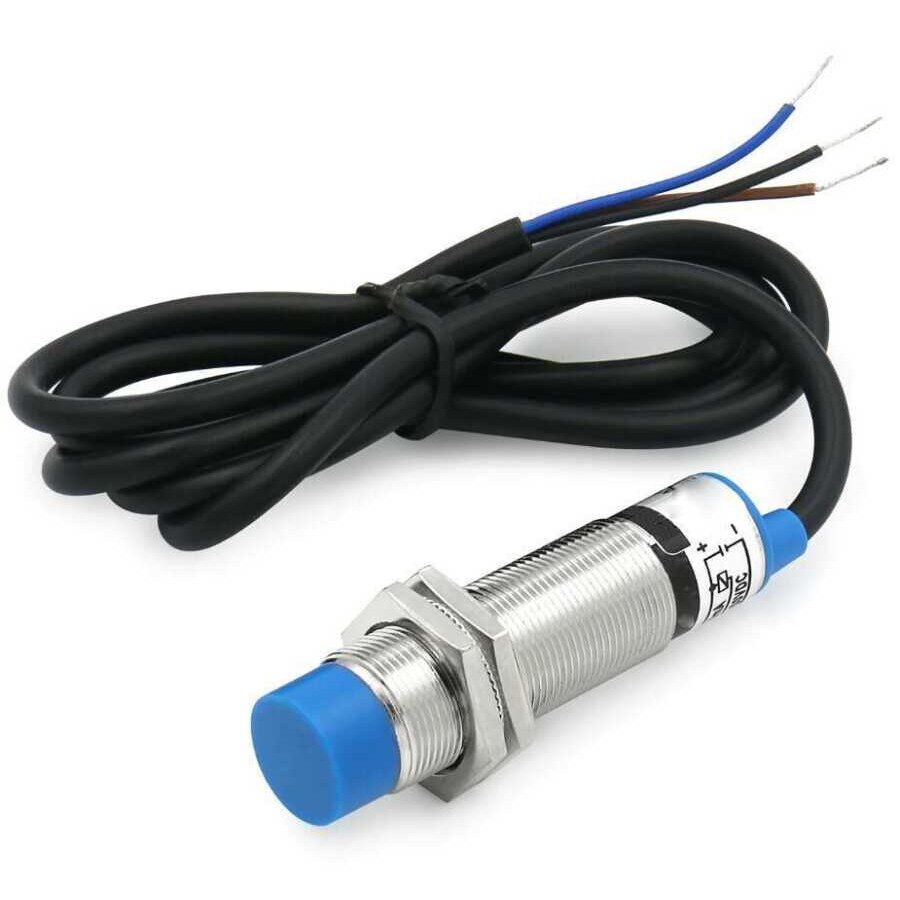

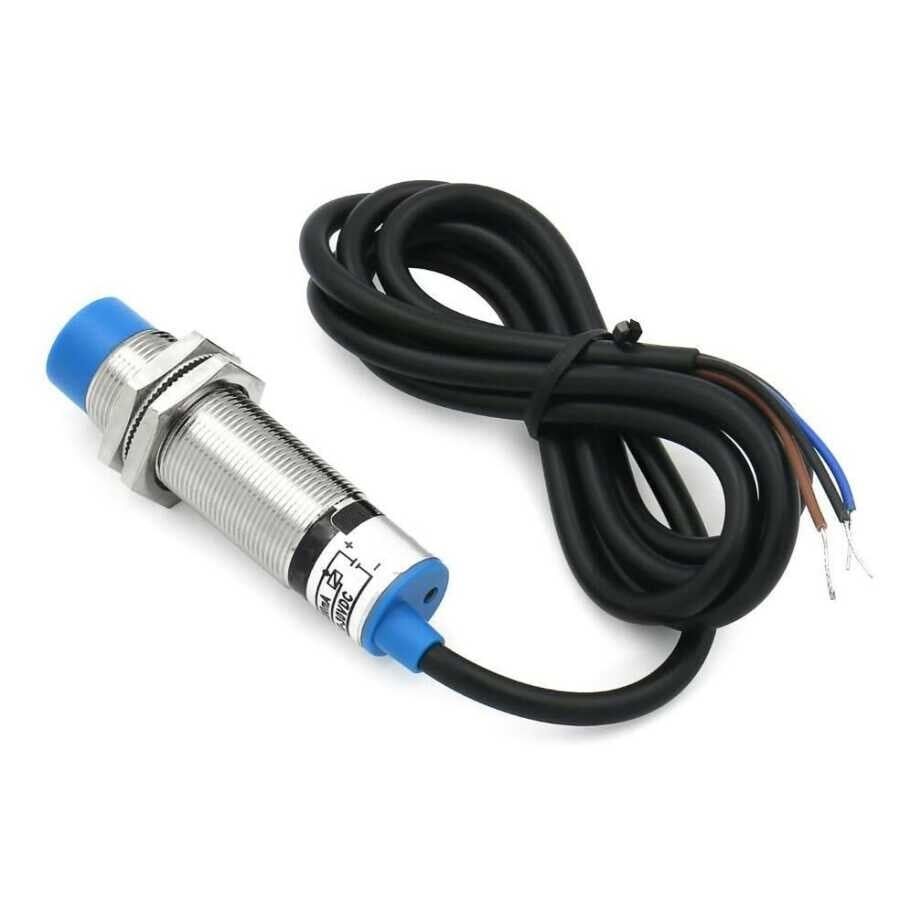

LJ16A3-5-Z/AX 6-36V 5mm NPN NC Endüktif Mesafe Sensörü
LJ16A3-5-Z/AX, endüktif prensiple çalışan temassız bir metal yaklaşım (mesafe) sensörüdür. 16 mm çaplı silindirik gövdesinin algılama yüzeyinde oluşturduğu yüksek frekanslı elektromanyetik alan, yaklaşan iletken bir metal nesne tarafından bozulduğunda bu değişimi algılayarak çıkışını değiştirir. 6-36V DC geniş gerilim aralığında çalışabilen sensör, NPN transistörlü ve Normalde Kapalı (NC) çıkış yapısına sahiptir; bu yapı sayesinde PLC, Arduino ve benzeri kontrol kartlarının sink tipi dijital girişleriyle doğrudan uyumlu çalışır. Nominal 5 mm algılama mesafesine sahip olan sensör, herhangi bir mekanik temas veya aşınma olmadan konveyör hatlarından otomasyon panolarına kadar pek çok uygulamada metal nesnelerin varlığını veya konumunu tespit etmek için kullanılır.
Teknik Özellikler
| Sensör Tipi | Endüktif (temassız metal algılama) |
| Gövde Boyutu | 16 mm çaplı silindirik, vidalı metal gövde (LJ16 serisi) |
| Algılama Mesafesi (Sr) | 5 mm (nominal, yaklaşık ±%10 tolerans) |
| Algılanan Nesne | Ferromanyetik metaller (demir, çelik) nominal mesafede; demir dışı metallerde (bakır, alüminyum, pirinç) menzil azalır |
| Çalışma Gerilimi | DC 6-36V |
| Çıkış Tipi | NPN, Normalde Kapalı (NC) |
| Bağlantı | 3 kablolu: Kahverengi (+V), Mavi (GND/0V), Siyah (Sinyal Çıkışı) |
| Maksimum Anahtarlama Akımı | ≤200 mA |
| Rezidüel (Kalıcı) Gerilim | ≤2V |
| Yanıt Frekansı | ≤500 Hz |
| Gövde Malzemesi | Nikel kaplı metal gövde, algılama yüzeyinde dayanıklı plastik kaplama |
| Koruma Sınıfı | IP67 (toza ve suya karşı korumalı gövde) |
| Gösterge | Algılama anında yanan LED gösterge |
| Çalışma Sıcaklığı | -25°C ile +70°C arası |
| Montaj | Vidalı gövde üzerinden somunla panele sabitleme |
| Ekranlı (Flush) Tip | Evet; 16 mm gövde çapına göre kısa (5 mm) algılama mesafesi, sensörün metal yüzeye gömülü şekilde monte edilebilen ekranlı tiplerin tipik özelliğidir |
| Kablo Uzunluğu | Sensör gövdesine sabit bağlı 3 damarlı kablo |
| Ters Polarite Koruması | Var; besleme uçları yanlış bağlansa dahi sensörü korur (DC 3 kablolu NPN tipi endüktif sensörlerde standart bir özelliktir) |
Öne Çıkan Özellikler
- Endüktif algılama prensibiyle çalışır; bu sayede herhangi bir fiziksel temas olmadan metal nesnelerin varlığını tespit eder.
- 6-36V geniş DC gerilim aralığında çalışabildiği için hem 12V hem 24V ile beslenen endüstriyel sistemlere doğrudan bağlanabilir.
- NPN çıkış yapısı sayesinde PLC'lerin ve mikrodenetleyicilerin sink (akım çeken) tipi girişleriyle kolayca uyumlu çalışır.
- Normalde Kapalı (NC) çıkış mantığı, nesne yokken çıkışın aktif, nesne algılandığında pasif duruma geçtiği güvenlik odaklı devrelerde tercih edilir.
- M16 boyutlu vidalı metal gövdesi sayesinde farklı kalınlıktaki metal panellere veya braketlere somunla kolayca sabitlenebilir.
- Üzerindeki LED gösterge, algılama anını gözle görünür şekilde bildirerek kurulum ve arıza tespit sürecini kolaylaştırır.
- Hareketli mekanik parça içermediği için kontak tipi limit anahtarlarına göre çok daha uzun ömürlü ve aşınmaya dayanıklıdır.
Kullanım Alanları
- Üretim hattında konveyör bandı üzerinden geçen metal parçaların, kapakların veya kutuların sayaç devresine bağlanarak tek tek sayılması
- CNC tezgahlarında ve doğrusal eksenli otomasyon sistemlerinde hareketli metal taşıyıcının eksen sonuna (limit switch yerine) ulaştığının algılanması
- Endüstriyel kapı, bariyer ve vinç mekanizmalarında metal kapının veya kolun tam açık ya da tam kapalı konumda olduğunun tespit edilmesi
- Konveyör hatlarında metal palet, tepsi veya kasaların belirli bir istasyonda durup durmadığının kontrol edilerek bir sonraki işlem adımının tetiklenmesi
- Asansör kabini ve otomatik kapı sistemlerinde hareketli mekanizmanın referans (home) noktasını bulması için sınır bilgisi sağlanması
- Su, elektrik ve gaz sayaçlarında dönen metal çark veya kanadın her turunda üretilen darbelerin sayılarak akış/tüketim miktarının hesaplanması
- Robot kollarının ve pnömatik silindirlerin eksen sonlarında metal parçaya yaklaşınca kontrolcüye durdurma veya yön değiştirme sinyali gönderilmesi
- Paketleme makinelerinde metal kapaklı şişe veya kutuların hat üzerinde doğru sırayla ilerleyip ilerlemediğinin izlenmesi
Bağlantı ve Kullanım
Sensörün kahverengi ucu besleme geriliminin artı (+6-36V DC) hattına, mavi ucu ise beslemenin eksi (GND/0V) hattına bağlanır; siyah uç ise sinyal çıkışıdır ve PLC'nin dijital girişine veya bir mikrodenetleyicinin GPIO pinine bağlanır. Çıkış NPN açık kolektör yapısında olduğundan, bir mikrodenetleyiciye bağlarken siyah hat ile mikrodenetleyicinin kendi lojik gerilimi (5V veya 3.3V) arasına 4,7k-10k değerinde bir pull-up direnci eklenmesi ve sensörün mavi (GND) ucunun mikrodenetleyicinin GND'si ile ortaklanması, ya da doğrudan sink (akım çeken) tipi girişi olan bir PLC kullanılması gerekir. Pull-up direnci kesinlikle sensörün 6-36V'luk besleme hattına bağlanmamalıdır; aksi halde çıkış pasif konumdayken siyah hat besleme gerilimine yükselir ve buna bağlı mikrodenetleyici GPIO pini zarar görür. Sensör Normalde Kapalı (NC) yapıda olduğu için algılama yüzeyinin önünde metal nesne yokken çıkış aktif (iletken) konumdadır; 16 mm çaplı gövdeye uygun 5 mm'lik algılama mesafesine bir metal nesne girdiğinde çıkış pasif duruma geçer, nesne uzaklaştığında ise tekrar aktif konuma döner. Bu ters mantık, yazılım tarafında algılama durumu değerlendirilirken mutlaka dikkate alınmalıdır; aksi halde nesne var/yok durumu birbirine karışabilir. Gövde ekranlı (flush) tipte olduğundan metal bir yüzeye gömülü şekilde monte edilebilir, ancak bu durumda algılama mesafesinin üretici tarafından belirtilen nominal değerin biraz altında kalabileceği göz önünde bulundurulmalıdır. İlk kurulumda sensörün doğru çalıştığından emin olmak için, algılanacak metal nesne yavaşça yaklaştırılıp üzerindeki LED gösterge izlenerek anahtarlama mesafesi pratikte doğrulanmalıdır.
Paket İçeriği
- 1 adet LJ16A3-5-Z/AX endüktif mesafe sensörü
- Gövde üzerinde önceden takılı sabitleme somunları
- Sensör ucunda hazır 3 damarlı bağlantı kablosu
Dikkat Edilmesi Gerekenler
- Sensör yalnızca metal nesneleri algılar; plastik, ahşap, cam, karton gibi metal olmayan malzemelerin önünden geçirilse dahi herhangi bir tepki vermez.
- Demir dışı metallerde (alüminyum, bakır, pirinç gibi) etkin algılama mesafesi, ferromanyetik (demir/çelik) bir nesneye göre belirtilen nominal 5 mm değerinden belirgin şekilde kısalabilir; kritik uygulamalarda gerçek nesneyle test edilmesi önerilir.
- Besleme uçları (+ ve -) yanlış bağlanırsa, ters polarite koruması olsa dahi sensör beklenen şekilde çalışmayabilir; bağlantı yapılmadan önce kahverengi ve mavi hattın yönü mutlaka kontrol edilmelidir.
- NPN açık kolektör çıkışı, üzerinde belirtilen maksimum akım değerini aşan yükseklikte bir yükü (örneğin doğrudan büyük bir röle bobinini) doğrudan sürmek için kullanılmamalı, gerekiyorsa ara röle veya transistör katmanı üzerinden sürülmelidir.
- Sensörün yan ve ön tarafındaki diğer metal yüzeyler (özellikle vida, somun ve metal montaj braketi dışındaki parçalar) yanlış algılamaya veya algılama mesafesinde kayba yol açabileceğinden, üretici tarafından önerilen yan/ön montaj boşluklarına dikkat edilmelidir.
- Normalde Kapalı (NC) çıkış mantığı, daha sık kullanılan Normalde Açık (NO) tipine göre ters çalıştığından, PLC veya mikrodenetleyici yazılımında algılama durumu buna uygun (ters) mantıkla tanımlanmalı, aksi halde nesne var/yok bilgisi yanlış yorumlanabilir.
- Sensörü belirtilen -25°C ile +70°C çalışma sıcaklığı aralığının dışında, aşırı nem veya kimyasal buhar içeren ortamlarda kullanmadan önce üretici toleranslarının uygunluğu değerlendirilmelidir.
