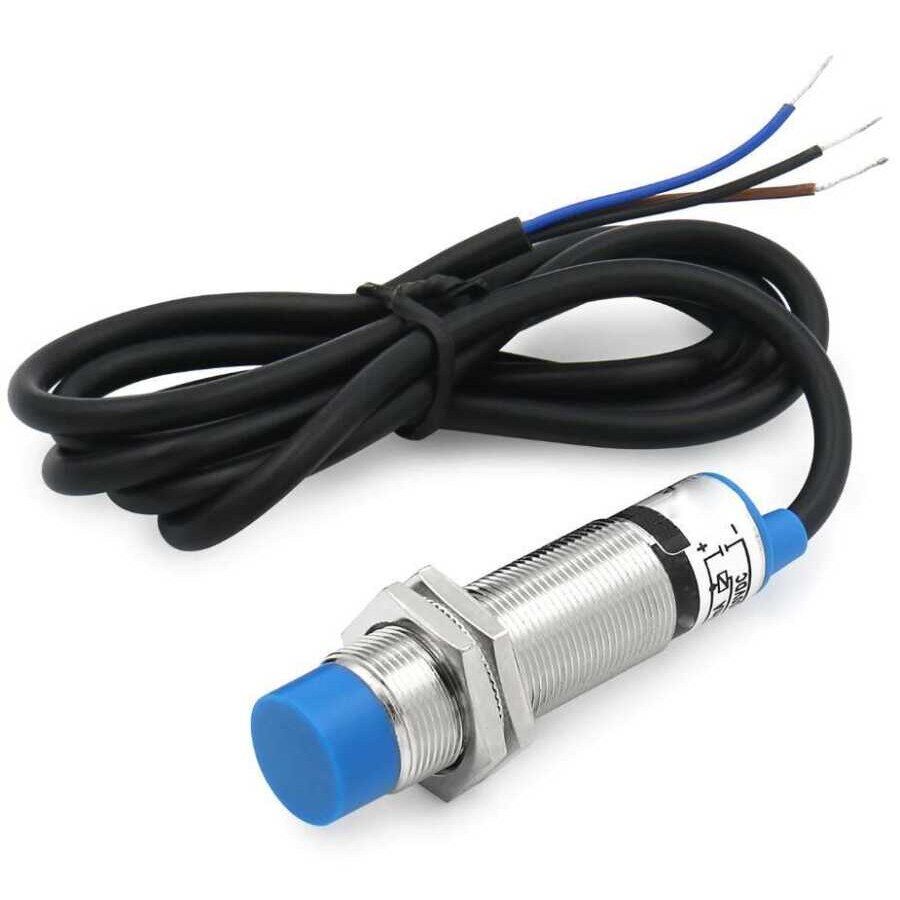

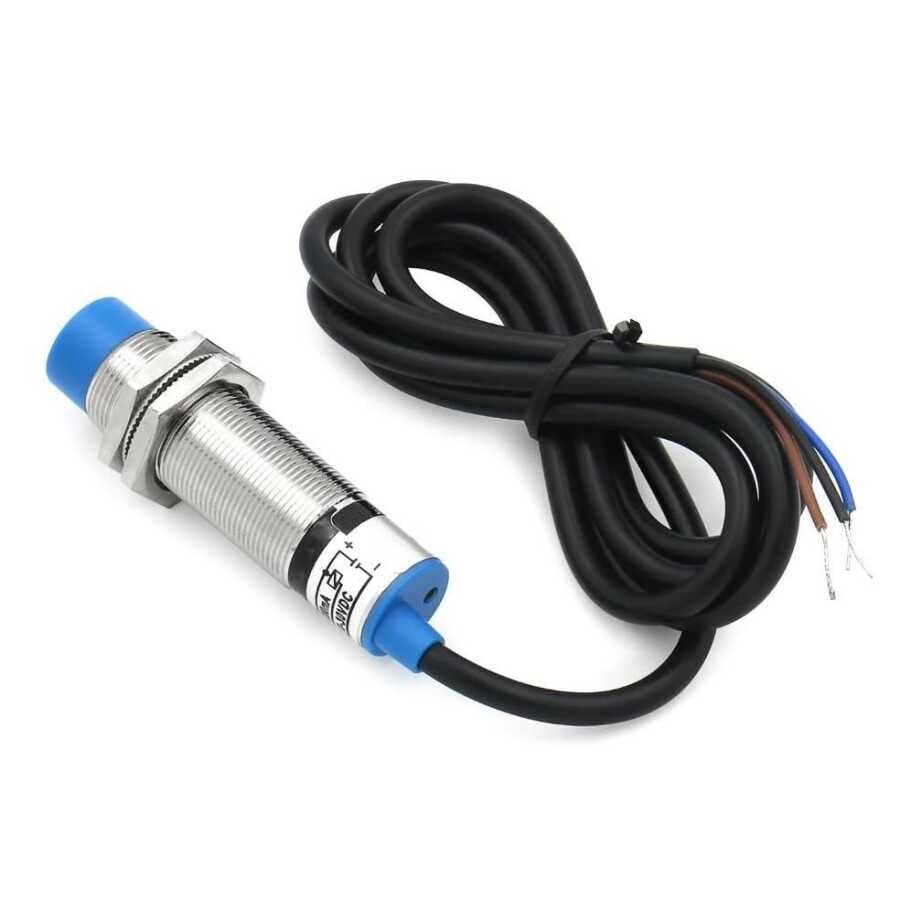

LJ16A3-5-Z/BY 6-36V 5mm PNP NO Endüktif Mesafe Sensörü

LJ16A3-5-Z/BY, metal nesnelerin varlığını herhangi bir fiziksel temas olmadan algılayan endüktif yaklaşım (mesafe) sensörüdür. Gövdenin algılama yüzeyindeki bobin, yüksek frekanslı bir elektromanyetik alan oluşturur; bu alana giren ferromanyetik (demir esaslı) bir metal, alanda enerji kaybına yol açar ve sensör bu değişimi ölçerek nesnenin nominal 5 mm algılama mesafesine girdiğini tespit eder. 6-36V DC ile beslenen bu model PNP çıkış üretir ve normalde açık (NO) mantıkla çalışır: nesne yokken çıkış pasif kalır, nesne algılama mesafesine girdiğinde çıkış aktif hale gelir. Mekanik temas, aşınma ya da kirlenme sorunu taşımadığından konveyör hatları, konum/limit tespiti ve DIY otomasyon projelerinde sık tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Temassız algılama sayesinde mekanik limit anahtarlarına göre çok daha uzun ömürlüdür; fiziksel temas olmadığından aşınma, kontak yanması ve zamanla gevşeme gibi sorunlar yaşanmaz.
• 6-36V DC geniş gerilim aralığı sayesinde hem 12V hem 24V endüstriyel besleme hatlarında, hem de daha küçük hobi güç kaynaklarında ek bir gerilim regülatörüne gerek kalmadan doğrudan kullanılabilir.
• PNP çıkış yapısı, kaynak (source) tipi giriş bekleyen çoğu PLC dijital girişiyle doğrudan eşleşir; Arduino, ESP32 gibi mikrodenetleyicilerde ise araya basit bir gerilim bölen veya optokuplör eklenerek kullanılır.
• Normalde açık (NO) çalışma mantığı, nesne yokken çıkışı pasif tutarak devre üzerinde yanlış tetiklenme riskini azaltır ve sistemin bekleme durumunu net biçimde tanımlar.
• M16 diş montajlı silindirik gövde, birlikte gelen somunlarla sabitlemeyi ve mesafe ayarını kolaylaştırır; titreşimli konveyör ve makine gövdelerinde konumunu korur.
• Üzerindeki durum LED'i, kablolama ve saha kurulumu sırasında multimetreye gerek kalmadan algılama anını gözle doğrulamayı sağlayarak arıza tespitini hızlandırır.
• Toza ve neme dayanıklı IP67 gövde yapısı, atölye ortamı, açık alana yakın kurulumlar ve nemli/tozlu üretim hatlarında güvenilir çalışma sunar.

Kullanım Alanları

• Konveyör bandı üzerinden geçen metal parçaları tek tek sayarak üretim hattında vardiya bazında adet ve verim takibi yapmak
• CNC, 3D yazıcı veya lineer eksen sistemlerinde eksen sonu (limit switch) konumunu, temas gerektirmeden metal bir dayanağa göre algılamak
• Otomatik kapı, bariyer veya kepenk mekanizmasında kapının tam kapandığı ya da açıldığı noktayı metal aksama yaklaşarak tespit etmek
• Bir tank veya haznede metale bağlı şamandıra/kol mekanizmasının belirli bir dolum seviyesine ulaşıp ulaşmadığını izlemek
• Robotik kol veya hareketli bir araba/carriage projesinde referans (home) pozisyonuna gelindiğini metal bir referans plakasıyla doğrulamak
• Asansör veya vinç sisteminde kabin/kanca konumunu kat hizasındaki metal plakalara göre kontrol ederek doğru katta durmasını sağlamak
• Ambalaj ve dolum hattında metal kapaklı şişe/kutuların istasyonda olup olmadığını algılayarak boş istasyonu veya kaçırılan ürünü tespit etmek

Bağlantı ve Kullanım

Sensörün üç kablosu bulunur: kahverengi kablo besleme pozitif ucuna (V+, 6-36V DC), mavi kablo ise besleme negatif ucuna (0V/GND) bağlanır; bu iki kablo sensöre güç vermeden önce kaynağın kutuplarıyla dikkatlice eşleştirilmelidir. Siyah kablo PNP sinyal çıkışıdır; bu kablo doğrudan bir PLC'nin dijital girişine veya bir röle modülünün tetikleme (kontrol) ucuna bağlanabilir; çıkış aktif olduğunda siyah kablo üzerinden yük çekilerek besleme gerilimine yakın bir seviye elde edilir. Arduino, ESP32 gibi 5V/3.3V ile çalışan mikrodenetleyici kartlarına bağlarken bu çıkış gerilimi besleme gerilimine (6-36V) yakın olduğundan pin doğrudan sürülmemeli, araya mutlaka bir gerilim bölen veya optokuplör katmanı konulmalıdır; aksi halde denetleyicinin giriş pini kalıcı olarak zarar görür. AC gerilimli bir yükü sürmek gerektiğinde ise çıkış mutlaka uygun bir röle modülü üzerinden izole edilmelidir. Algılanacak nesnenin sensöre yaklaşma yönü, gövdenin uç yüzeyine dik ve tam merkezi olacak şekilde konumlandırılmalıdır; kurulumdan sonra nesneyi elle yaklaştırıp LED'in yanma anını gözlemlemek, gerçek algılama mesafesinin belirtilen 5 mm nominal değere yakın olup olmadığını doğrulamanın en pratik yoludur.

Paket İçeriği

• 1 adet LJ16A3-5-Z/BY endüktif yaklaşım sensörü
• Gövde ile birlikte gelen sabitleme somunları (M16 diş için)
• Bağlantı kabloları (sensör gövdesinden çıkan sabit kablo hattı)

Dikkat Edilmesi Gerekenler

• Sensörün ürettiği elektromanyetik alan yalnızca metal nesneleri algılar; plastik, ahşap, cam, karton gibi metal olmayan malzemeler bu sensörle tespit edilemez.
• Alüminyum, bakır, pirinç gibi demir dışı metallerde etkin algılama mesafesi, standart çelik/demir hedefe göre belirgin şekilde kısalır; kurulum mesafesi planlanırken bu fark mutlaka hesaba katılmalıdır.
• Besleme kablolarının polaritesi (V+ / 0V) ters bağlanırsa sensör kalıcı olarak zarar görebilir; kablolamadan önce kahverengi ve mavi kabloların doğru terminale gittiğinden mutlaka emin olunmalıdır.
• Çıkışın doğrudan yüksek akım çeken bir yüke (motor, kontaktör bobini, büyük röle gibi) bağlanması durumunda sensörün beyan edilen maksimum çıkış akımı aşılmamalı, gerekirse ara röle veya sürücü katmanı kullanılmalıdır.
• Sensörün hemen yanında veya üst üste başka bir metal nesne ya da ikinci bir endüktif sensör bulunması, karşılıklı elektromanyetik etkileşim nedeniyle yanlış algılamaya veya menzil kaymasına yol açabilir; montajda sensörler arası yeterli boşluk bırakılmalıdır.
• Beyan edilen 6-36V aralığının dışında bir gerilimle besleme yapmak sensörü kalıcı olarak bozabilir; kaynağın bu aralıkta, gürültüsüz ve dalgalanmasız olduğundan emin olunmalıdır.
