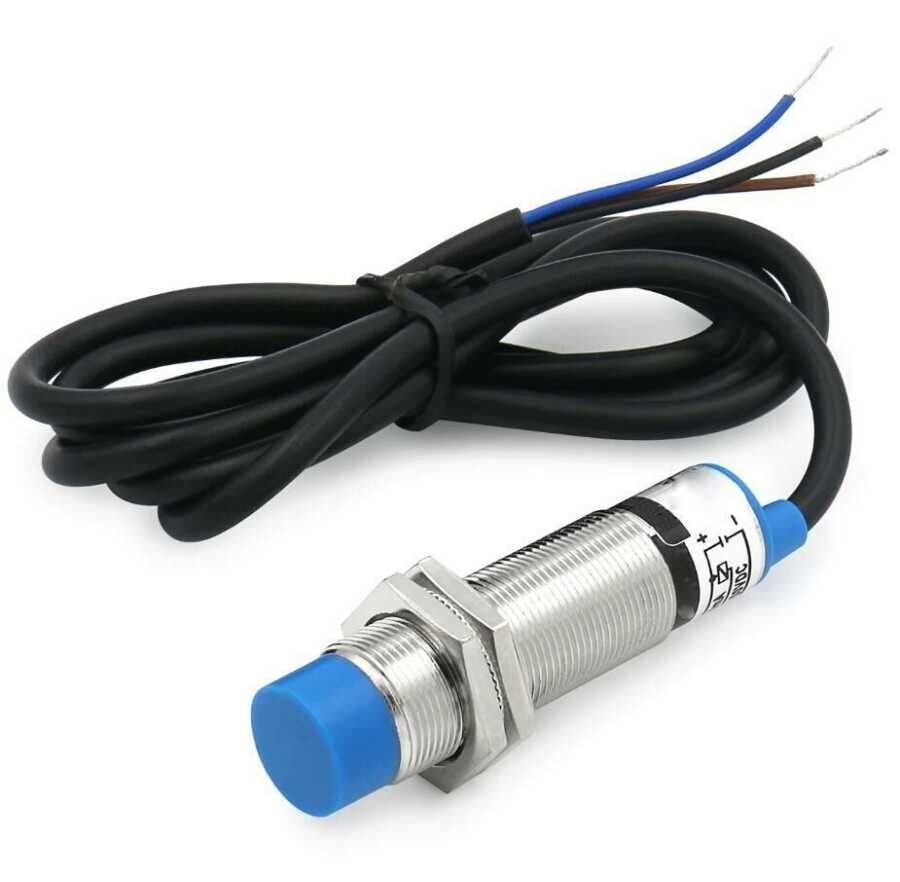

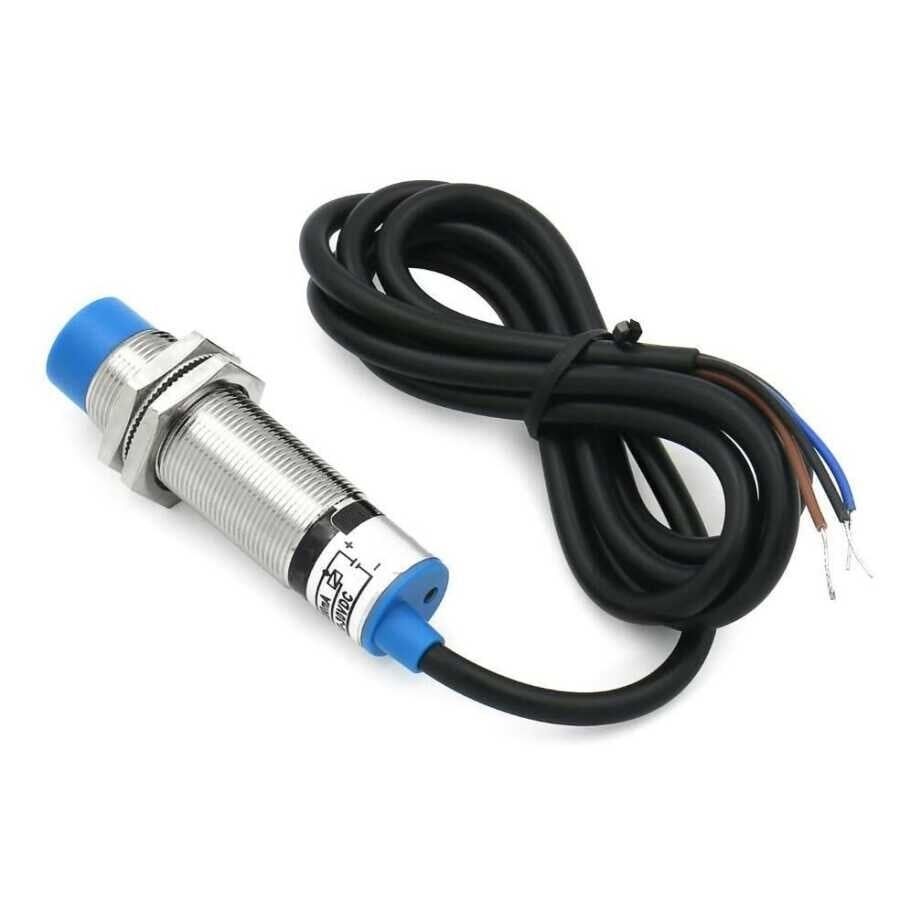

LJ18A3-8-Z/BX 6-36V 8mm NPN NO Endüktif Mesafe Sensörü

LJ18A3-8-Z/BX, metal nesneleri hiçbir fiziksel temas olmadan algılayan endüktif bir yakınlık (mesafe) sensörüdür. Sensörün ucundaki bobin yüksek frekanslı bir elektromanyetik alan üretir; bu alanın etki mesafesine bir ferromanyetik metal (demir, çelik) girdiğinde alan içinde girdap akımları oluşur, osilatörün genliği düşer ve sensör bu değişimi algılayarak çıkışını anahtarlar. 18mm çapında silindirik, M18 dişli metal gövdeye sahip olan bu model DC 6-36V ile beslenir, 8mm'ye kadar nominal algılama mesafesi sunar ve 3 kablolu NPN NO (Normalde Açık) çıkış verir. Hareketli mekanik parça içermediği için klasik limit anahtarlarına göre çok daha uzun ömürlüdür; toz, titreşim ve nem gibi zorlu ortam koşullarında da güvenilir biçimde çalışmaya devam eder. Arduino, PLC ve röle tabanlı kontrol devreleriyle doğrudan uyumludur. Bu tip sensörler, endüstriyel otomasyon panolarından Arduino tabanlı hobi projelerine kadar geniş bir yelpazede, bir nesnenin varlığını veya konumunu hiç dokunmadan tespit etmek gereken her noktada tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Temassız algılama prensibiyle çalıştığı için mekanik aşınma yaşamaz ve uzun ömürlü kullanım sağlar.
• DC 6-36V geniş gerilim aralığı sayesinde hem 12V hem de 24V ile beslenen endüstriyel ve hobi devrelerinde kullanılabilir.
• IP67 koruma sınıfına sahip metal gövdesi sayesinde tozlu, nemli ve titreşimli ortamlarda güvenle çalışır.
• Kırmızı LED gösterge ile bir metal nesne algılandığı an gözle görülür şekilde bildirim verir.
• Niklaj kaplı pirinç gövdesi mekanik darbelere ve korozyona karşı dayanıklıdır.
• NPN NO açık kollektör çıkışı, kartın kendi lojik gerilimine (5V veya 3.3V) çekilen bir pull-up direnci veya Arduino'nun dahili INPUT_PULLUP özelliğiyle dijital girişlere ek devre gerektirmeden bağlanabilir; sensör 12V veya 24V ile besleniyorsa çıkış hattı ile giriş pini arasına gerilim bölen veya optokuplör eklenmelidir.
• 8mm algılama mesafesi, sensörün nesneye hiç değmeden montajına yetecek kadar rahat bir çalışma boşluğu bırakır.
• Gövdedeki sabitleme somunları sayesinde farklı kalınlıktaki panolara veya profillere kolayca ve ayarlanabilir şekilde monte edilebilir.
• 3 kablolu DC yapısı, uygun bir pull-up direnciyle ek bir sinyal dönüştürücü kullanmadan lojik seviyeli devrelerle haberleşmeyi mümkün kılar.

Kullanım Alanları

• Bir konveyör bandı üzerinden geçen metal parçaları sayarak üretim hattında adet takibi yapmak.
• CNC router veya 3D yazıcı eksenlerinde mekanik limit switch yerine temassız eksen sıfırlama (home) sensörü olarak kullanmak.
• Otomatik kapı veya kepenk mekanizmasında metal kanadın tam kapandığını algılayıp tahrik motorunu durdurmak.
• Bir vinç, asansör veya döner tambur sisteminde metal bir çıkıntının her turda algılanmasıyla dönüş sayısı (RPM) ölçmek.
• Endüstriyel bir valfin veya pnömatik silindirin metal gövdeli pistonunun uç konumunu tespit etmek.
• Güvenlik bariyeri veya turnike kolunun iniş/kalkış konumunu izleyerek kontrol panosuna bilgi vermek.
• Montaj hattında paletlerin doğru istasyonda durup durmadığını tespit ederek robot koluna tetikleme sinyali göndermek.
• Depo raf sisteminde bir istif makinesinin belirli bir metal referans noktasına ulaştığını algılayıp otomatik durdurma yapmak.
• Su deposu veya pompa tesisatındaki metal gövdeli bir şamandıra kolunun konumunu izleyerek pompayı otomatik açıp kapatmak.

Bağlantı ve Kullanım

Sensörden çıkan 3 damarlı kabloda kahverengi tel besleme geriliminin pozitif (V+, 6-36V DC) ucuna, mavi tel ise beslemenin eksi (GND) ucuna bağlanır. Siyah renkli sinyal teli NPN NO çıkışıdır; bu uç genellikle bir çekme (pull-up) direnci üzerinden mikrodenetleyicinin dijital girişine veya bir rölenin bobin ucuna bağlanır, metal nesne algılandığında bu hat GND seviyesine çekilir. Arduino ile kullanılırken sensörün beslemesi 6-36V aralığında uygun bir kaynaktan sağlanmalı, sinyal hattı ise Arduino'nun dijital giriş pinine, iki devrenin GND'si ortak olacak şekilde bağlanmalıdır. Sensörün ön yüzü, algılanacak metal nesneye 8mm veya daha kısa mesafeden, doğrudan karşısına gelecek şekilde konumlandırılmalıdır. Siyah sinyal teli ile kartın 5V (3.3V kartlarda 3.3V) hattı arasına birkaç kΩ değerinde bir çekme (pull-up) direnci bağlanır; Arduino'da bu direnç yerine pinMode(pin, INPUT_PULLUP) da kullanılabilir. Sensör 12V veya 24V ile besleniyorsa çıkış hattı doğrudan giriş pinine bağlanmamalı, araya gerilim bölen ya da optokuplör konmalıdır. Sensörün algılama ekseni, hareket eden metal parçanın geçiş yönüne göre tam merkezinde ve dik açıda hizalanmalıdır; eğik montaj gerçek algılama mesafesini kısaltır.

Paket İçeriği

• 1 adet LJ18A3-8-Z/BX endüktif mesafe sensörü
• Gövdeye entegre 3 damarlı bağlantı kablosu
• Montaj için gövdeyle birlikte gelen sabitleme somunları

Dikkat Edilmesi Gerekenler

• Sensör yalnızca ferromanyetik metalleri (demir, çelik) nominal mesafesinde güvenilir şekilde algılar; alüminyum ve bakır gibi manyetik olmayan metallerde gerçek algılama mesafesi belirgin şekilde kısalır.
• Besleme gerilimi kesinlikle 6-36V DC sınırları içinde tutulmalı, ters polarite veya bu aralığın üzerindeki bir gerilim sensörün çıkış devresine kalıcı hasar verebilir.
• NPN NO çıkışı doğrudan yüksek akım çeken bir yükü (motor, büyük röle bobini) süremez; bu tür yüklerde araya uygun bir röle veya sürücü katı eklenmelidir.
• Sensörün algılama ucu çevresinde, montaj yapılan metal yüzeyler ile arasında yeterli boşluk bırakılmazsa yanlış algılama veya mesafe kaybı yaşanabilir.
• Kablo bağlantısı yapılırken kahverengi ve mavi uçların yer değiştirmesi sensörün çalışmamasına veya bağlı devre elemanlarının zarar görmesine yol açabilir.
• Sensörü gövdesindeki dişten sıkarken aşırı tork uygulanması iç contaya zarar vererek IP67 koruma seviyesinin bozulmasına neden olabilir.
• Konum ayarlandıktan sonra sabitleme somunları iyice sıkılmazsa titreşimli ortamlarda sensör zamanla yerinden oynayarak algılama mesafesini değiştirebilir.
• Kablonun sensör gövdesine yakın bir noktadan kesilmesi veya ek yapılması gövde içine nem girmesine ve IP67 korumasının kaybolmasına yol açabilir.
