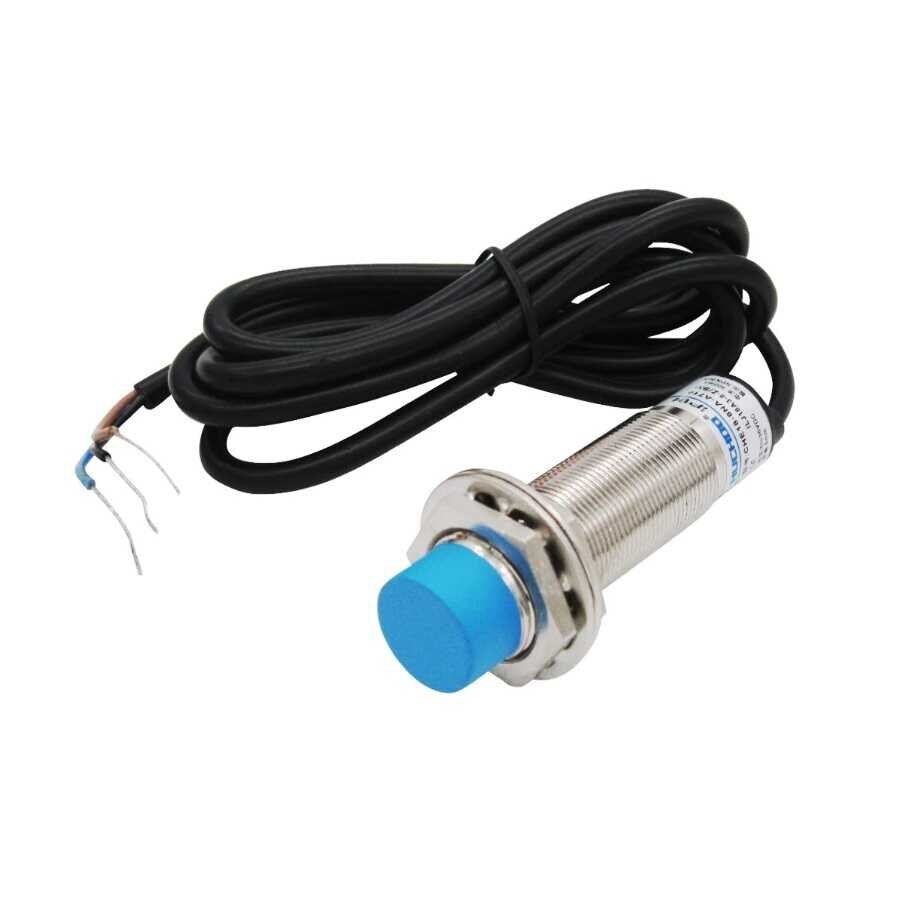

LJ18A3-8-Z/BY 6-36V 8mm PNP NO Endüktif Mesafe Sensörü

LJ18A3-8-Z/BY, metal nesneleri temas etmeden algılayan endüktif bir yaklaşım sensörüdür. M18x1 dişli, 18 mm çaplı silindirik metal gövdesi braketlere kolayca monte edilir. Sensör ucundaki bobin yüksek frekanslı elektromanyetik alan oluşturur; alana demir veya çelik parça girince oluşan girdap akımları algılanır ve çıkış anahtarlanır. 8 mm'ye kadar algılama mesafesi sunan model 6-36V DC ile beslenir, PNP tipte NO çıkış verir, 3 damarlı kabloyla bağlanır. Aşınan parçası olmadığından tozlu, yağlı ortamlarda limit switch yerine tercih edilir; Arduino, PLC ve röle projelerinde konum tespiti ve sayma amacıyla kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Hareketli mekanik parça içermediği için sürtünme ve aşınma olmadan uzun ömürlü ve güvenilir şekilde anahtarlama yapar.
• 6-36V geniş DC gerilim aralığı sayesinde hem 12V hem 24V endüstriyel ve hobi elektroniği sistemlerine doğrudan bağlanabilir.
• PNP NO çıkış yapısı, algılama anında besleme gerilimini çıkışa vererek PLC dijital girişlerine ve röle sürücülerine kolay entegrasyon sağlar.
• M18 metal gövdesi, tozlu, yağlı ve titreşimli atölye ya da üretim hattı ortamlarına dayanacak şekilde tasarlanmıştır.
• Üzerindeki LED gösterge, algılama anını görsel olarak izlemeyi ve kurulum sırasında hizalamayı kolaylaştırır.
• Metal dışındaki nesnelere (ahşap, plastik, cam, kağıt) tepki vermediği için sadece metal parçaları ayırt etmek gereken uygulamalarda yanlış tetiklenmeyi önler.
• Gövde üzerindeki iki ayar somunu sayesinde sensörün braket üzerindeki konumu, mekanik bir stop-switch gibi yeniden ayarlanabilir şekilde sabitlenir.

Kullanım Alanları

• Konveyör bant üzerinde geçen metal parçaların sayılması ve üretim hattında adet takibi yapılması.
• CNC tezgahı veya benzeri bir hareketli eksende, hareketli metal aksamın referans (home) noktasına ulaştığının limit switch olarak algılanması.
• Otomatik kapı ve bariyer sistemlerinde metal kapı kanadının ya da bariyer kolunun açık veya kapalı konumda olduğunun izlenmesi.
• Motor mili üzerine sabitlenmiş metal bir çark veya vida başının geçişini sayarak devir (RPM) ölçümü yapılması.
• Depo ve raf sistemlerinde metal paletin veya metal konteynerin doğru konuma yerleştiğinin doğrulanması.
• Vinç ve asansör benzeri sistemlerde metal kasnak ya da halat kilidinin sınır konumda olduğunun tespit edilmesi.
• Metal gövdeli bir makine kapağının kapalı olup olmadığını, kapak açıkken makinenin çalışmasını engelleyen bir güvenlik kilit döngüsünde denetlemek için kullanılması.

Bağlantı ve Kullanım

Sensörün üç damarlı kablosunda kahverengi tel besleme pozitif ucuna (+V, 6-36V DC), mavi tel besleme negatif ucuna (0V/GND) bağlanır; siyah tel ise sinyal çıkışıdır ve algılama olduğunda PNP mantığı gereği besleme gerilimine yükselir. Siyah çıkış hattı doğrudan bir röle bobinine veya bir PLC dijital girişine bağlanabilir; Arduino gibi 5V ile çalışan kartlarda çıkış geriliminin bir gerilim bölen veya optokuplör ile 5V seviyesine indirilmesi, kartın giriş pinini korumak açısından önerilir. İlk kurulumda sensörün doğru çalıştığını görmek için besleme verildikten sonra bir metal parça sensör yüzeyine yaklaştırılır ve üzerindeki LED'in yanıp yanmadığı gözlemlenir; LED yanıyorsa çıkış hattı da aynı anda aktif olur. Sensör başlığı ile algılanacak metal yüzey arasındaki mesafe, nominal 8 mm algılama mesafesinin bir miktar altında (güvenli çalışma payı bırakılarak) tutulduğunda daha kararlı bir anahtarlama elde edilir; gövde üzerindeki iki somun gevşetilip yeniden sıkıştırılarak sensörün montaj noktasındaki konumu ayarlanabilir, çıkışı kalıcı bir yüke bağlamadan önce ise siyah hat ile mavi hat (0V) arasındaki gerilimin metal bir cisim yaklaştırıldığında besleme seviyesine yükseldiğini bir multimetre ile teyit etmek, kurulumdaki bağlantı hatalarını erken aşamada fark etmeyi sağlar.

Paket İçeriği

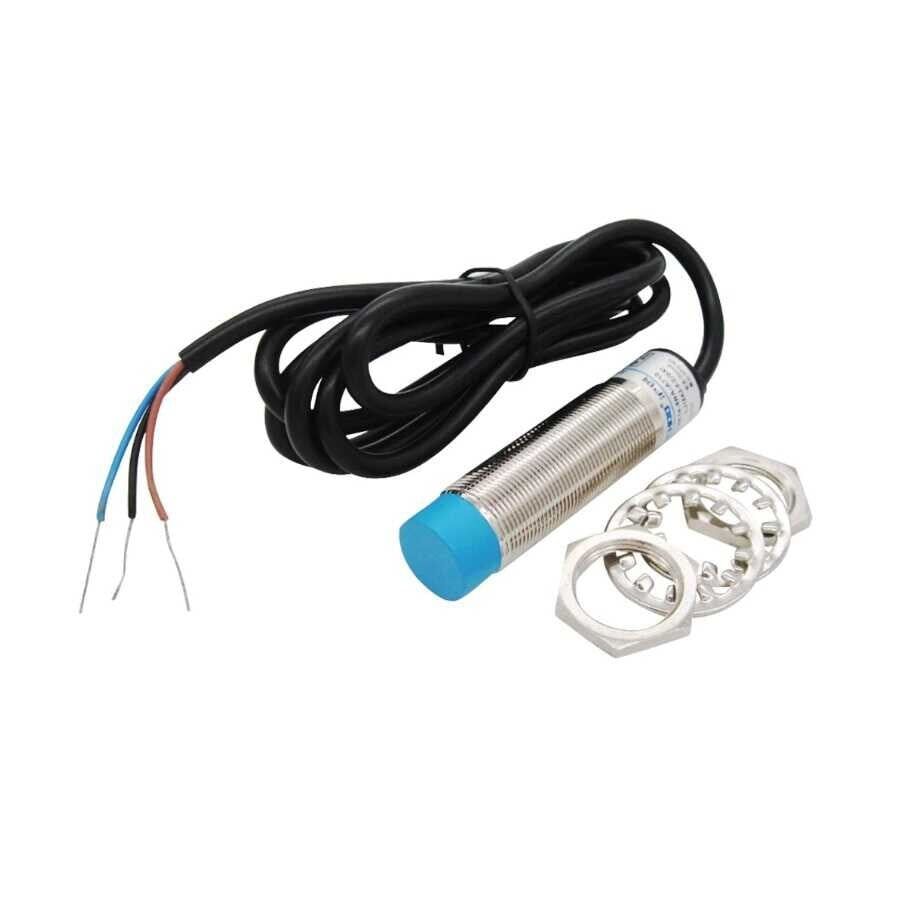

• 1 adet LJ18A3-8-Z/BY endüktif yaklaşım sensörü
• 2 adet montaj somunu (sensör gövdesinde takılı gelir)
• Sensöre entegre 3 damarlı bağlantı kablosu

Dikkat Edilmesi Gerekenler

• Sensör sadece metal nesneleri algılar; ahşap, plastik, cam gibi metal olmayan malzemeler tespit edilemez ve metal parça plastik bir kutu ya da kılıf içindeyse kılıfın kalınlığı da etkin algılama mesafesini azaltabilir.
• Ferromanyetik olmayan metallerde (alüminyum, bakır, pirinç) etkin algılama mesafesi, katalog değeri olan 8 mm'nin belirgin şekilde altına düşebilir; hedef malzemeyle test edilmeden nihai montaj mesafesine karar verilmemelidir.
• PNP çıkışlı bu sensör NPN girişli devrelerle doğrudan uyumlu değildir; bağlantı yapılmadan önce kullanılacak PLC veya kartın giriş tipinin PNP (kaynak/sourcing) olduğu doğrulanmalıdır, aksi halde çıkış sinyali girişte hiç algılanmayabilir.
• Besleme geriliminin 6-36V DC aralığının dışına çıkması sensöre kalıcı hasar verebilir; bağlantı öncesi kahverengi ve mavi uçların doğru yönde bağlandığından emin olunmalı, adaptör veya güç kaynağının gerilimi kesin olarak ölçülmelidir.
• İki veya daha fazla endüktif sensör birbirine çok yakın (yan yana veya karşılıklı) monte edildiğinde elektromanyetik alanlar birbirini etkileyerek hatalı algılamaya veya kararsız çıkışa yol açabilir; sensörler arasında üretici tarafından önerilen minimum boşluk bırakılmalıdır.
• Sensörü çevreleyen metal montaj braketi veya gövde algılama alanına nominal mesafeden daha yakınsa sensör sürekli "algılandı" durumunda kalıp yanlış pozitif üretebilir; braket tasarımında ve sensör derinliğinin ayarlanmasında bu payın gözetilmesi gerekir.
