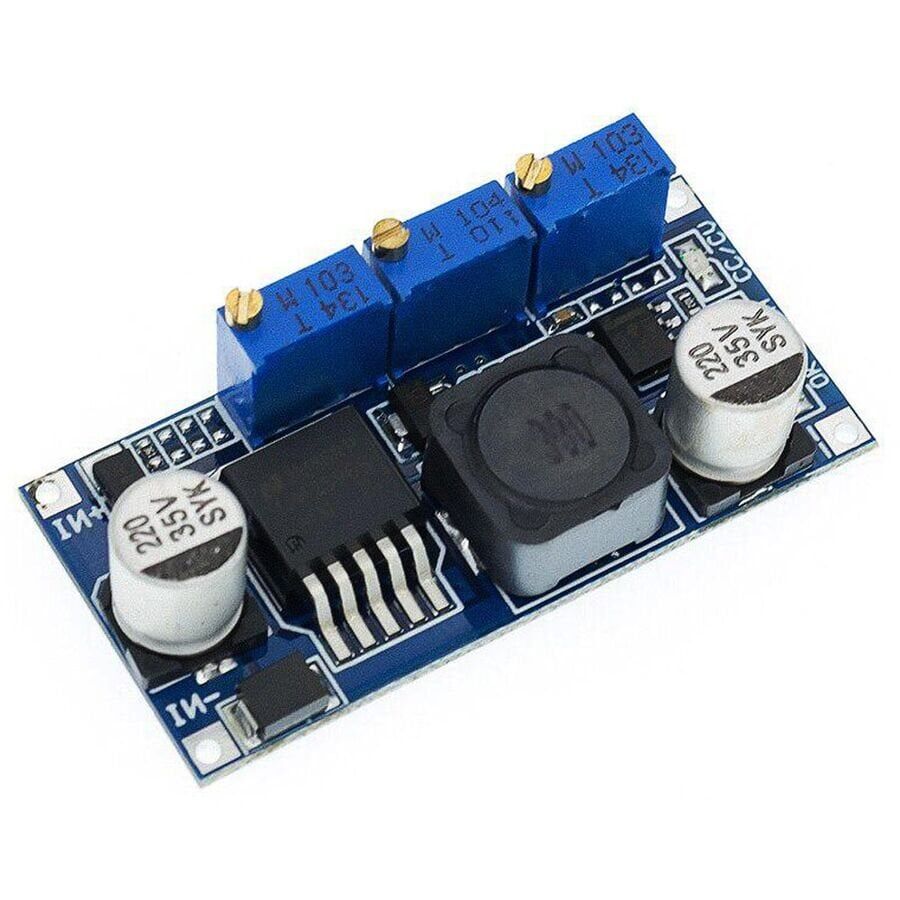

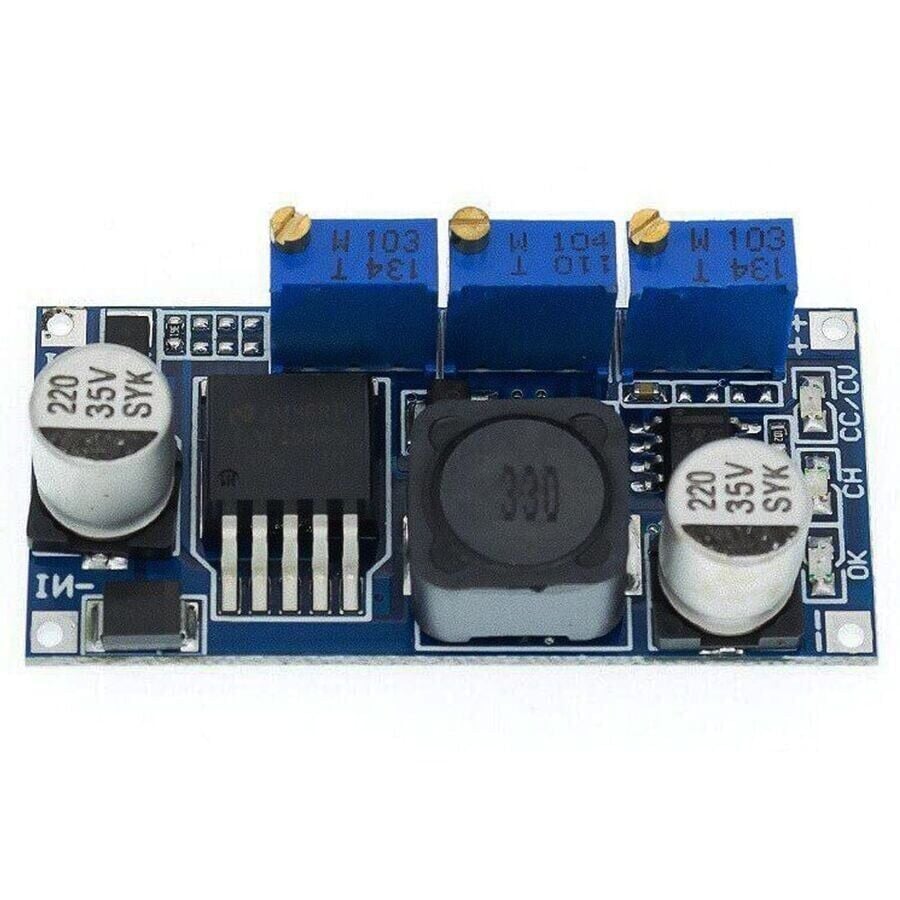

LM2596 Lityum Batarya Sarj Modülü

LM2596 Lityum Batarya Şarj Modülü, Texas Instruments kökenli LM2596 buck (düşürücü) regülatör entegresi etrafında kurulmuş, ayarlanabilir sabit akım / sabit gerilim (CC/CV) devresidir. Giriş gerilimini kart üzerindeki iki potansiyometre ile belirlenen hedef şarj gerilimine ve akım limitine düşürerek Li-ion veya LiPo hücrelerin kontrollü biçimde şarj edilmesini sağlar. Şarj sürecinde batarya önce sabit akımla doldurulur, gerilim hedef değere yaklaştıkça devre sabit gerilim moduna geçer ve akım kademeli olarak azalır. TP4056 gibi tek hücreye özel hazır şarj entegrelerinden farklı olarak bu modül otomatik şarj sonlandırma yapmaz; ayarlar ve şarj süreci kullanıcı tarafından takip edilmelidir.

Teknik Özellikler

Öne Çıkan Özellikler

• LM2596 entegresi tabanlı, uzun yıllardır yaygın kullanılan ve kararlılığı sayısız uygulamada kanıtlanmış bir buck dönüştürücü mimarisi üzerine kuruludur.
• İki ayrı trimpot ile hem çıkış gerilimi hem de şarj akımı birbirinden bağımsız olarak ayarlanabilir; ayar için ince uçlu bir tornavida ve ölçüm için bir multimetre yeterlidir.
• Sabit akım (CC) ve sabit gerilim (CV) modları arasında otomatik geçiş yaparak hücreyi kademeli ve kontrollü şekilde doldurur, akım tepe yapmadan yumuşak bir şarj eğrisi sağlar.
• 150 kHz sabit anahtarlama frekansı, geniş giriş aralığında kararlı ve gürültüsü öngörülebilir bir çalışma sağlar; bu frekanstaki tasarımlar görece büyük endüktör kullandığı için kart sağlam ve toleranslı bir yapıdadır.
• Dahili aşırı akım sınırlaması ve termal kapanma koruması, kısa devre veya aşırı ısınma durumunda entegreyi kalıcı hasardan korur.
• Farklı hücre sayısına sahip Li-ion/LiPo paketleri için çıkış gerilimi yeniden ayarlanarak aynı modül tekrar tekrar farklı projelerde kullanılabilir.
• Vidalı terminal bağlantıları sayesinde giriş ve çıkış kabloları lehim gerektirmeden hızlıca takılıp sökülebilir, bu da prototip aşamasında zaman kazandırır.

Kullanım Alanları

• Tek hücreli 18650 Li-ion bataryayı 4,2V sabit gerilim ve önceden belirlenmiş akım limitiyle masaüstü test düzeneğinde şarj etmek.
• Güneş paneliyle beslenen küçük bir sistemde, panelden gelen değişken gerilimi düzenleyip gün içinde bir LiPo paketini kontrollü şekilde şarj etmek.
• Robotik veya drone projelerinde ana bataryayı sökmeden, harici bir DC adaptörle basit bir yerinde şarj istasyonu kurmak.
• Elektronik laboratuvarında ayarlanabilir akım/gerilim kaynağı olarak LED sürücü veya küçük DC motor testlerinde çalışma noktasını sınırlamak.
• 2S veya 3S bağlı LiPo paketler için hedef gerilimi hücre sayısına göre ayarlayıp (örneğin 8,4V veya 12,6V) kontrollü şarj yapmak.
• Eski bir bataryayı elden geçirirken akım limitini düşük tutarak yavaş (trickle) şarj denemesi yapıp hücrenin tepkisini gözlemlemek.
• DIY güç bankası veya taşınabilir ölçüm cihazı projelerinde giriş gerilimini bataryaya uygun şarj gerilimine indirip sabit tutmak.

Bağlantı ve Kullanım

Giriş vidalı terminaline (IN+ / IN-) batarya için belirlenen şarj geriliminden en az birkaç volt yüksek bir DC adaptör veya güç kaynağı bağlanır; çıkış vidalı terminali (OUT+ / OUT-) şarj edilecek bataryanın uçlarına bağlanır. Şarja başlamadan önce batarya bağlı değilken çıkış bir multimetre ile ölçülür ve gerilim potansiyometresi hücre sayısına göre hedef değere (örneğin tek hücre için 4,2V) ayarlanır. Ardından çıkış kısa devre edilip akım potansiyometresi istenen şarj akımına getirilir; bu ayar tamamlanmadan batarya bağlanmamalıdır. Ayarlar bittikten sonra batarya bağlanır, gerilim CV eşiğine ulaşana kadar akım sabit kalır ve bu noktadan sonra akım kademeli olarak azalır. Ayar sırasında IN ve OUT terminallerinin karıştırılmaması, potansiyometrelerin ise ince ayarlı, yavaş hareketlerle çevrilmesi önerilir; çünkü ani bir gerilim sıçraması bağlı bataryaya zarar verebilir.

Paket İçeriği

• 1 adet LM2596 tabanlı CC/CV lityum batarya şarj modülü (potansiyometreler ve vidalı terminal bloklarıyla birlikte, modül üzerinde monteli)
• Bağlantı kablosu, DC adaptör ve batarya dahil değildir

Dikkat Edilmesi Gerekenler

• Modülde otomatik şarj sonlandırma yoktur; gerilim CV eşiğine ulaştıktan sonra bataryayı gözlemlemeden uzun süre bağlı bırakmak aşırı şarja ve hücre ömrünün kısalmasına yol açabilir.
• Akım ve gerilim ayarları batarya bağlanmadan, çıkış kısa devre edilip bir multimetre ile önceden yapılmalıdır; ayarsız veya hatalı ayarla kullanım hücreye kalıcı zarar verebilir.
• Li-ion/LiPo hücreler için üreticinin belirttiği maksimum şarj gerilimi (genelde tek hücre için 4,2V) kesinlikle aşılmamalıdır; birkaç onda birlik fazla gerilim bile hücre ömrünü kısaltır.
• Modülde ters polarite koruması bulunmayabilir; giriş ve çıkış bağlantıları yapılırken kutuplara dikkat edilmeli, ters bağlantı modüle veya bataryaya zarar verebilir.
• 2A ve üzeri akımlarda LM2596 entegresi belirgin şekilde ısınabilir; uzun süreli yüksek akımlı kullanımda ısı emici (heatsink) veya hava akımı önerilir.
• Şişmiş, fiziksel hasarlı veya aşırı deşarj olmuş lityum hücreler bu modülle veya başka bir yöntemle şarj edilmemeli, bu tip hücreler güvenli şekilde imha edilmelidir.
• Modül, atanmış bir batarya yönetim sistemi (BMS) veya hücre dengeleme devresi içermez; çok hücreli paketlerde ayrı bir BMS kullanılmadan seri bağlı hücreler tek noktadan şarj edilmemelidir.
