LM2596 Çok Çıkışlı Güç Kaynağı Modülü 3.3V/5V/12V/ADJ

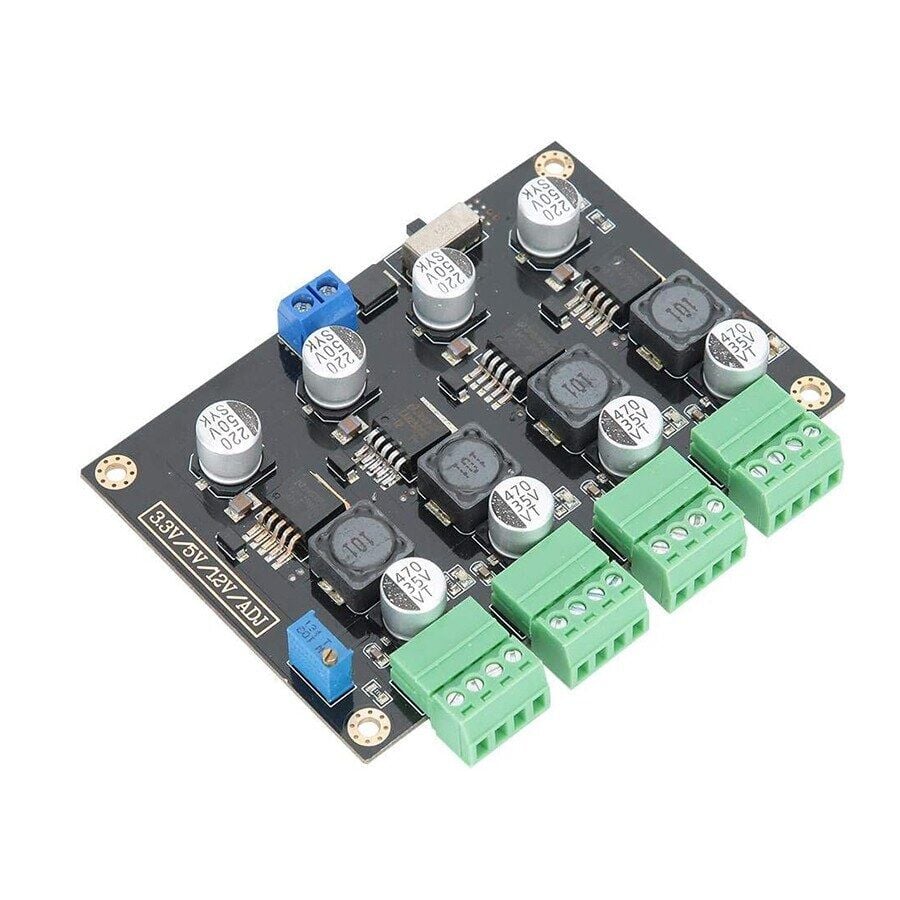

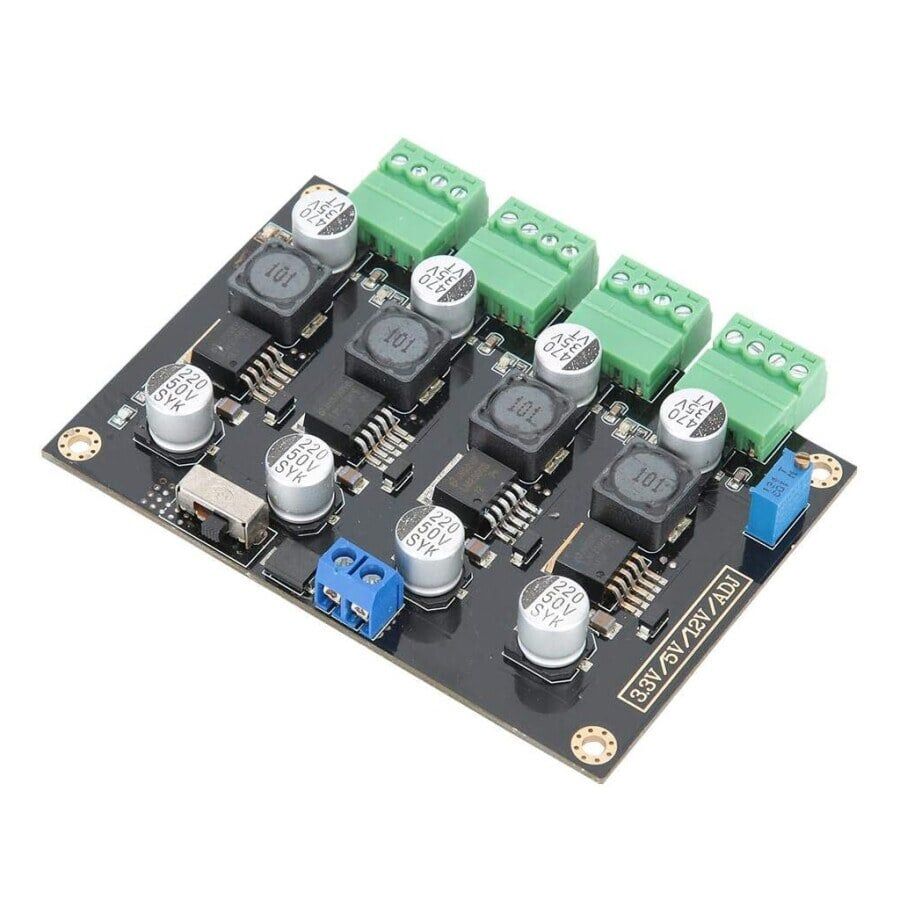

LM2596 Çok Çıkışlı Güç Kaynağı Modülü, Texas Instruments'ın yaygın kullanılan LM2596 anahtarlamalı buck regülatör entegresini temel alan bir DC-DC voltaj düşürücü karttır. Modül, tek bir giriş gerilimini ayrı çıkış hatlarından eşzamanlı olarak 3.3V, 5V ve 12V sabit değerlerine dönüştürür; ADJ hattında ise üzerindeki potansiyometre ile yaklaşık 1.25V-37V arasında istenen bir değere ayarlanabilir. Anahtarlamalı topoloji sayesinde doğrusal regülatörlere göre çok daha az ısınarak yüksek verimle çalışır; bu da onu Arduino, Raspberry Pi ve benzeri geliştirme kartlarına, sensör ağlarına ve küçük güç elektroniği projelerine harici besleme sağlamak için pratik bir çözüm haline getirir. Vidalı klemens bağlantıları sayesinde lehim gerektirmeden hızlıca devreye alınabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek modülle 3.3V, 5V ve 12V sabit çıkış seçenekleri sunar, ayrıca ADJ konumunda potansiyometre yardımıyla bu değerlerin dışındaki ara gerilimlere de ayarlanabilir, böylece tek kart farklı projelerde tekrar kullanılabilir.
• LM2596 entegresinin 150 kHz sabit anahtarlama frekansı sayesinde küçük bobin ve kondansatörlerle yüksek verim elde edilir; bu da kartın boyutunu ve ısınmasını benzer güçteki doğrusal regülatör devrelerine göre belirgin şekilde azaltır.
• Doğrusal regülatörlerin aksine fazla gerilimi ısı olarak harcamadığı için aynı giriş-çıkış farkında belirgin şekilde daha az ısınır; yine de fark büyüdükçe sürekli çekilebilecek akım azalır.
• Dahili çevrim bazlı akım sınırlama ve aşırı sıcaklık koruması sayesinde kısa süreli aşırı yük veya beklenmedik ısınma durumlarında entegre kendini otomatik olarak korur.
• %100'e yaklaşan görev döngüsü desteği sayesinde giriş gerilimi çıkış gerilimine yaklaştığında bile dropout kaybı düşük kalır, bu da düşük giriş gerilimli uygulamalarda avantaj sağlar.
• Vidalı klemens bağlantıları sayesinde kablo ucu soyulup direkt sıkıştırılarak lehim gerektirmeden hızlı ve tekrar sökülüp takılabilir bir bağlantı yapılabilir.
• Geniş 4.5V-40V giriş aralığı sayesinde küçük adaptörlerden araç aküsüne, laboratuvar güç kaynağından solar panel çıkışına kadar farklı gerilim seviyelerindeki kaynaklarla beslenebilir.

Kullanım Alanları

• Arduino veya Raspberry Pi gibi 5V ya da 3.3V mantık seviyesinde çalışan kartlara, 12V'luk bir adaptörden temiz ve düzenlenmiş besleme sağlamak.
• Araç içi 12V elektrik sisteminden, USB üzerinden telefon veya küçük cihaz şarj etmek amacıyla dayanıklı bir 5V hat oluşturmak.
• Röle kartı veya step motor sürücüsü gibi 12V bekleyen modüllere, elde bulunan daha yüksek gerilimli bir güç kaynağından (örneğin 24V adaptör) uygun voltajda besleme vermek.
• Solar panel ve akü kombinasyonundan gelen değişken gerilimi ADJ modunda sabit bir değere düşürüp, tarlada veya çatıda konumlandırılmış uzak sensör ağlarını beslemek.
• Prototip devre kartlarında tek bir yüksek gerilimli adaptörden hem 12V hem 5V hattı, ayrı modüllerle aynı anda türeterek çoklu güç şeması kurmak.
• Amatör telsiz veya araç ses sistemlerinde 13.8V besleme hattından 5V yardımcı besleme elde ederek harici bir devreyi beslemek (hassas RF/ses devrelerinde çıkışa ek filtreleme gerekebilir).
• Okul ve kurs projelerinde farklı gerilim ihtiyacı olan sensör ve modülleri tek bir laboratuvar adaptöründen beslerken, her modül için ayrı regülatör tasarlamak yerine bu hazır kartı kullanmak.

Bağlantı ve Kullanım

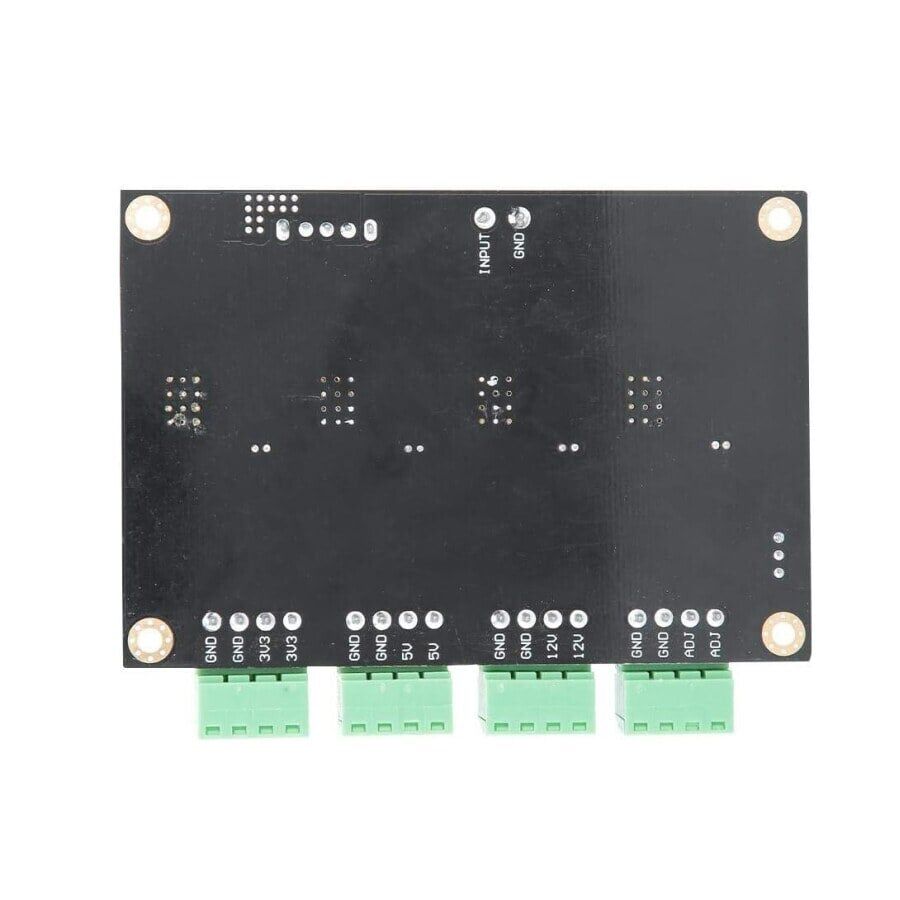

Modülün giriş klemensindeki IN+ ve IN- uçlarına 4.5V-40V aralığında bir DC kaynak bağlanır; kartta ters polarite koruması bulunmayabileceğinden bağlantıdan önce kutupların doğru olduğu bir multimetre ile kontrol edilmelidir. Çıkış tarafında 3.3V, 5V, 12V ve ADJ hatları için ayrı klemensler bulunur; bu hatlar eşzamanlı olarak besleme verir ve ADJ hattındaki gerilim kart üzerindeki potansiyometre ile ayarlanır; hedef devrenin beslemesi kullanılacak hattın OUT+ ve OUT- uçlarından alınır. ADJ modunda çıkış gerilimini değiştirmek için kart üzerindeki potansiyometre, çıkışa bağlı bir multimetre izlenerek yavaşça çevrilir ve istenen değere ulaşılınca bırakılır; ani ve büyük dönüşler gerilimin aşırı sıçramasına yol açabileceğinden ayar küçük adımlarla yapılmalıdır. İlk çalıştırmada yükü bağlamadan önce çıkış gerilimi boşta ölçülmeli ve beklenen aralıkta olduğu doğrulandıktan sonra hedef devreye bağlanmalı, ayrıca kalıcı kuruluma geçmeden önce hedef yükün akım ihtiyacının seçilen çıkış geriliminde modülün 3A'lik sınırının altında kaldığından emin olunmalıdır.

Paket İçeriği

• 1 adet LM2596 çok çıkışlı güç kaynağı modülü
• Kart üzerinde lehimli giriş ve çıkış vidalı klemensleri
• Kart üzerinde çıkış gerilimi ayar potansiyometresi

Dikkat Edilmesi Gerekenler

• Giriş polaritesi ters bağlanırsa modülde kalıcı hasar oluşabilir; devrede ters polarite koruması olmayabileceğinden bağlantıdan önce kutupları mutlaka kontrol edin.
• Yüksek giriş-çıkış gerilim farkında ve yüksek akımda çalışırken regülatör entegresi belirgin şekilde ısınabilir; sürekli yüksek yükte modülün havalandırılması, gerekirse regülatör üzerine soğutucu eklenmesi veya fan ile hava akışı sağlanması önerilir.
• ADJ modunda potansiyometre ile ayar yaparken önce çıkışta yük yokken gerilim ölçülmeli, doğru değer görüldükten sonra yük bağlanmalıdır; yük bağlıyken ayar yapmak beklenmedik gerilim sıçramalarına yol açabilir.
• Giriş ile çıkış gerilimi arasındaki fark arttıkça kullanılabilir maksimum sürekli çıkış akımı azalır; 3A'lik sınıra yakın sürekli yükleme öncesi ısınma davranışı bir süre gözlemlenmelidir.
• Anahtarlamalı yapısı nedeniyle çıkışta yüksek frekanslı anahtarlama gürültüsü bulunabilir; hassas analog ölçüm devrelerinde çıkışa ek bir filtre kondansatörü eklemek faydalı olabilir.
• Çıkış kısa devre koruması yalnızca entegrenin dahili akım sınırlamasına dayanır; garanti edilmiş bir kısa devre dayanımı olmadığından çıkışı doğrudan kısa devre yapmaktan kaçının, ayrıca ADJ modunda potansiyometre ile seçilen gerilimin titreşim veya kazara temas sonucu değişebileceğini unutmayıp kritik uygulamalarda çıkışı periyodik olarak kontrol edin.
