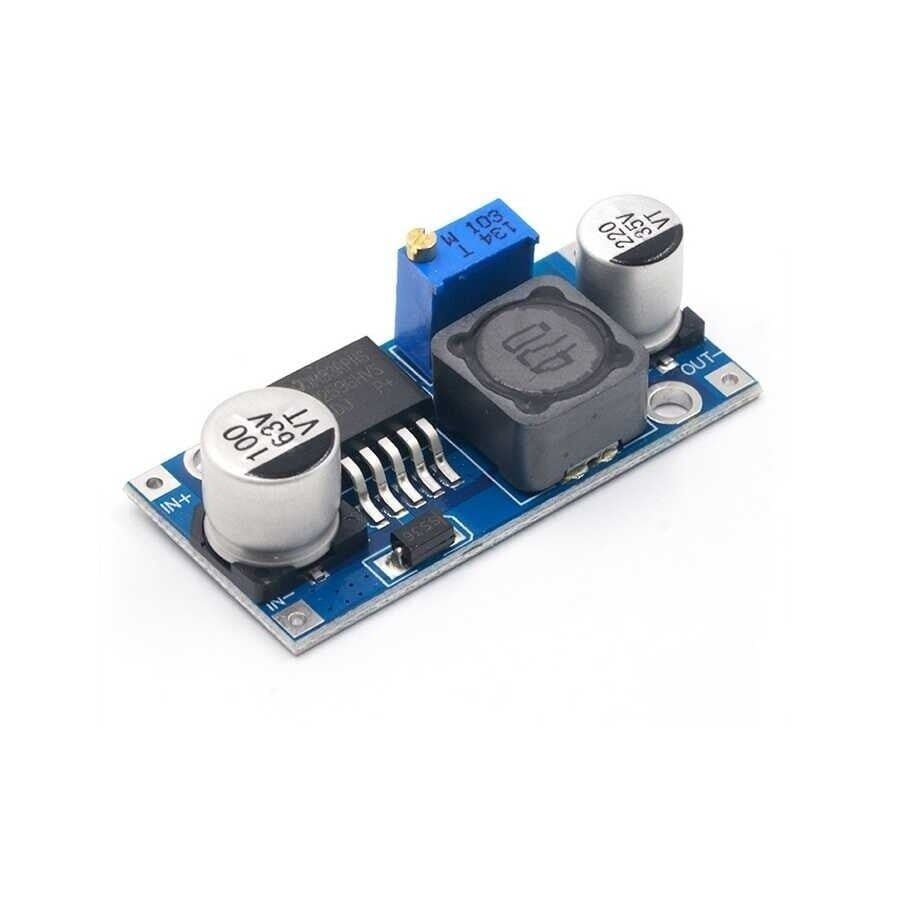

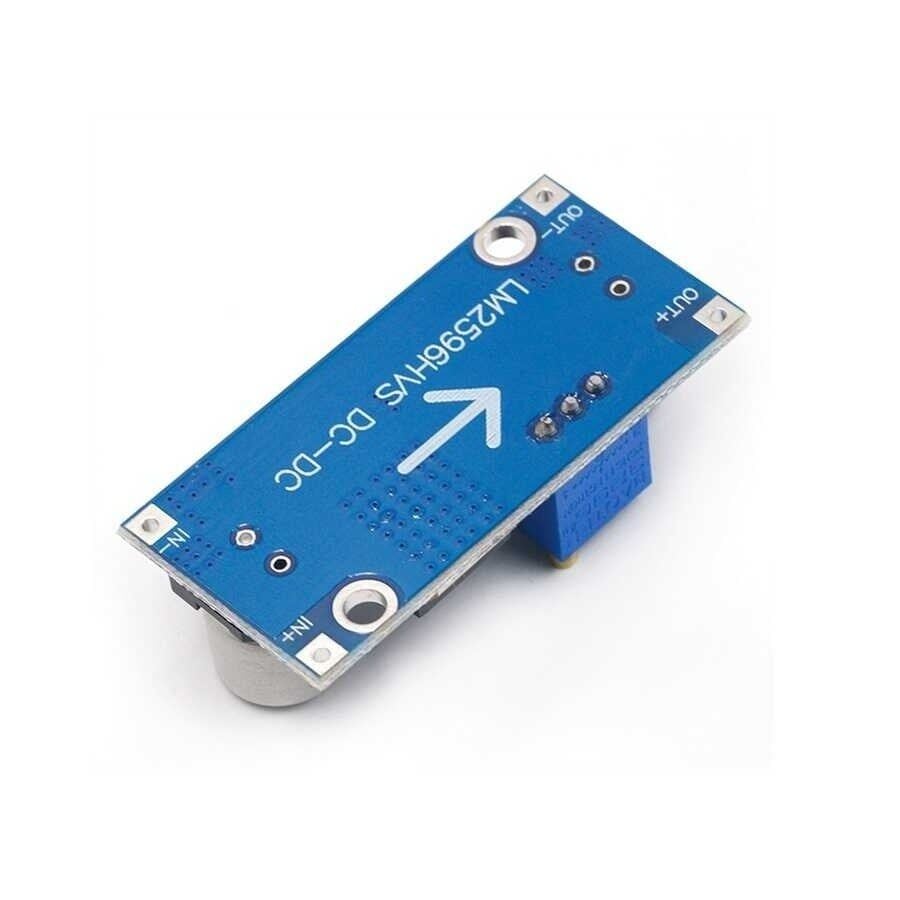

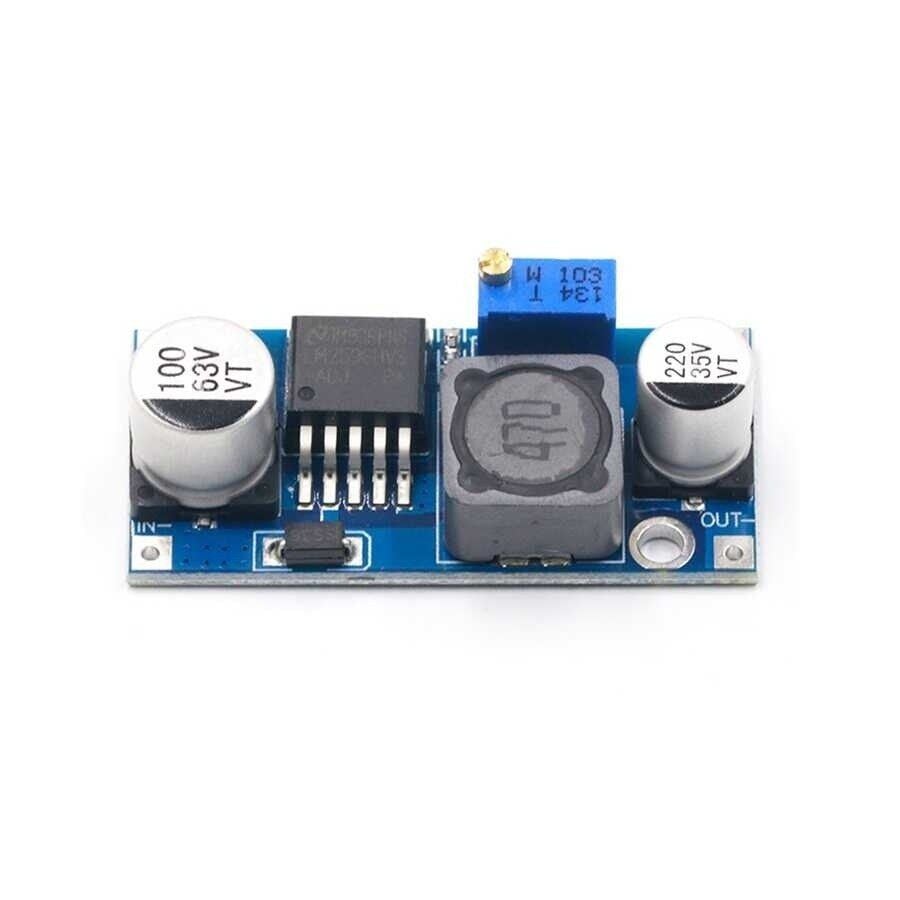

LM2596HVS Step-Down/Buck Transistör DC-DC Gerilim Regülatör – 3A
LM2596HVS, yüksek giriş gerilimli kaynaklardan alçak gerilimli DC çıkış üretmek için kullanılan senkron olmayan bir step-down (buck) DC-DC dönüştürücü modülüdür. Modülün merkezinde bulunan LM2596HV entegresi, girişten aldığı gerilimi 150 kHz sabit frekansta anahtarlayarak indüktör ve çıkış kapasitörü üzerinden filtreler ve üzerindeki çok turlu potansiyometre ile ayarlanabilen kararlı bir DC gerilim elde eder. 3A çıkış akımı kapasitesiyle, yüksek voltajlı akü hatlarından veya endüstriyel DC barasından mikrodenetleyici, sensör ya da LED sürücü gibi devrelerin beslenmesinde kullanılır.
Teknik Özellikler
| Devre Topolojisi | Senkron olmayan Step-Down (Buck) DC-DC dönüştürücü |
| Kullanılan Entegre | LM2596HV serisi buck regülatör |
| Giriş Gerilimi | 4,5V – 60V DC |
| Çıkış Gerilimi | 1,25V – 35V DC (potansiyometre ile ayarlanabilir) |
| Çıkış Akımı | 3A (maksimum, yeterli soğutma ile) |
| Anahtarlama Frekansı | 150 kHz (sabit) |
| Referans (Geri Besleme) Gerilimi | 1,23V ±%4 |
| Maksimum Verim | Yaklaşık %92 |
| Maksimum Görev Döngüsü | %100 (dropout modunda kesintisiz anahtarlama) |
| Çıkış Diyodu | Harici Schottky diyot (modül üzerinde entegre) |
| Dahili Korumalar | Termal kapama (thermal shutdown) ve döngü bazlı akım sınırlama |
| Entegre Paket Tipi | TO-263 (D2PAK) yüzey montaj |
| Çıkış Ayar Yöntemi | Çok turlu trimpot (potansiyometre) |
| Entegre Jonksiyon Sıcaklık Aralığı | -40°C ile +125°C arası |
| İzolasyon | Yok (giriş-çıkış arasında galvanik izolasyon bulunmaz) |
| Dahili Anahtar Tipi | NPN tipi dahili güç anahtarı (harici anahtarlama transistörüne gerek yoktur) |
| Kısa Devre Davranışı | Dahili akım sınırlama devresi sayesinde çıkış kısa devresine karşı korumalıdır |
| Bekleme (Standby) Akımı | Kapalı (shutdown) modda entegre seviyesinde tipik 80 µA |
| Kontrol Girişi | Entegre üzerinde TTL uyumlu ON/OFF (shutdown) girişi bulunur |
| Giriş Kapasitörü Tipi | Düşük ESR alüminyum elektrolitik kapasitör (kart üzerinde hazır) |
| Güç İndüktörü | Kart üzerinde hazır bulunan sarım tipi güç indüktörü |
Öne Çıkan Özellikler
- 60V'a kadar giriş gerilimi toleransı sayesinde standart LM2596'nın çalışamadığı yüksek voltajlı akü ve endüstriyel DC hatlarında güvenle kullanılabilir.
- 150 kHz sabit anahtarlama frekansı, görece küçük indüktör ve kapasitörlerle yüksek verimli gerilim dönüşümü yapılmasını sağlar.
- Üzerindeki çok turlu potansiyometre ile çıkış gerilimi geniş bir aralıkta hassas şekilde ayarlanabilir.
- Dahili termal kapama ve akım sınırlama koruması sayesinde aşırı yüklenme veya kısa süreli aşırı ısınma durumlarında entegre kendini korur.
- TO-263 (D2PAK) paketli entegre, PCB üzerindeki bakır alan üzerinden ısı transferi yaparak ek soğutucu ihtiyacını azaltır.
- Yaklaşık %92'ye varan verim sayesinde ısı kaybı azalır, bu da kapalı kutu içinde çalışan projelerde avantaj sağlar.
- Giriş ve çıkışta yer alan filtre kapasitörleri sayesinde ani yük değişimlerinde çıkış gerilimi görece kararlı kalır.
Kullanım Alanları
- 24V veya 48V endüstriyel DC hattından mikrodenetleyici kartına (Arduino, ESP32 vb.) 5V veya 12V besleme üretmek
- 12V/24V araç aküsüyle çalışan projelerde motor sürücü kartından ayrı bir regülatör hattı kurarak lojik devreler için 5V besleme çıkarmak (giriş-çıkış toprağı ortaktır, galvanik izolasyon sağlamaz)
- Güneş paneli - akü sisteminde 24-48V DC bara geriliminden LED aydınlatma sürücülerine uygun 12V beslemesi elde etmek
- Endüstriyel otomasyon panosunda 24V DC hattından PLC giriş/çıkış modülleri veya sensörler için 5V üretmek
- Step/servo motor sürücü kartlarına yüksek gerilimli (36-48V) güç kaynağından düşük gerilimli lojik beslemesi sağlamak
- 36V veya 48V e-bisiklet / hafif elektrikli araç akü paketlerinden (paket gerilimi tam şarjda 60V'u aşmamak kaydıyla) gösterge paneli veya far elektroniği için düşük güçlü besleme çıkarmak
- Güvenlik kamerası sistemlerinde merkezi 24V DC besleme hattından kameraların ihtiyaç duyduğu 12V gerilimi üretmek
Bağlantı ve Kullanım
Modülün giriş tarafında bulunan IN+ ve IN- uçlarına 4,5V ile 60V arasındaki DC kaynak, kutuplarına dikkat edilerek bağlanır. Çıkış tarafındaki OUT+ ve OUT- uçlarından ise ayarlanmış olan DC gerilim alınır ve buradan yük (mikrodenetleyici, sensör, LED sürücü vb.) beslenir. İstenen çıkış gerilimi, çıkışa bir multimetre bağlı haldeyken kart üzerindeki çok turlu potansiyometre saat yönünde veya tersi yönde yavaşça çevrilerek kademeli olarak ayarlanır; ayar sırasında yükün henüz bağlı olmaması önerilir. Doğru gerilim ölçüldükten sonra yük bağlanır ve çalışma sırasında birkaç dakika boyunca entegrenin ısınma durumu gözlemlenerek soğutucu ihtiyacı olup olmadığına karar verilir. Yükü bağlamadan önce çıkış gerilimini yüksüz durumda doğrulamak, hem yükün hem de modülün zarar görmesini önler. 3A'e yakın akım çekilecek bağlantılarda giriş ve çıkış kablolarının yeterli kesitte seçilmesi, kablo üzerindeki gerilim düşümünü ve ısınmayı azaltır.
Paket İçeriği
- 1 x LM2596HVS step-down (buck) DC-DC dönüştürücü modülü
- Çıkış gerilimini ayarlamak için kart üzerinde hazır bulunan çok turlu potansiyometre
Dikkat Edilmesi Gerekenler
- Giriş ve çıkış polaritesine mutlaka dikkat edilmelidir; modülde ters gerilim koruması bulunmadığından ters bağlantı entegreyi kalıcı olarak bozabilir.
- Fabrika çıkışı çıkış gerilimi hedeflenen değerde olmayabilir; yük bağlanmadan önce çıkış gerilimi multimetre ile ölçülüp doğrulanmalıdır.
- 3A'e yakın sürekli akım çekilen uygulamalarda entegre üzerine ek soğutucu eklenmesi önerilir; aksi halde dahili termal koruma devreye girip çıkışı kapatabilir.
- Giriş ile çıkış gerilimi arasındaki fark büyüdükçe (yüksek düşürme oranı) verim düşer ve ısınma artar, bu durum sürekli yüksek akımlı kullanımda göz önünde bulundurulmalıdır.
- 60V'a yakın giriş gerilimleriyle çalışırken kart üzerindeki kapasitörlerin gerilim dayanım sınırına yaklaşılabileceğinden güvenlik payı bırakılması tavsiye edilir.
- Potansiyometre ayarı yapılırken çıkışa bağlı hassas elektronik cihazların ani gerilim sıçramalarından etkilenmemesi için ayar öncesi yükün ayrılması önerilir.
- Modülde dahili shutdown (ON/OFF) kontrol pini kart üzerine çıkarılmamış olabilir; uzaktan açma/kapama gerekiyorsa bağlantı şemasının önceden kontrol edilmesi gerekir.
