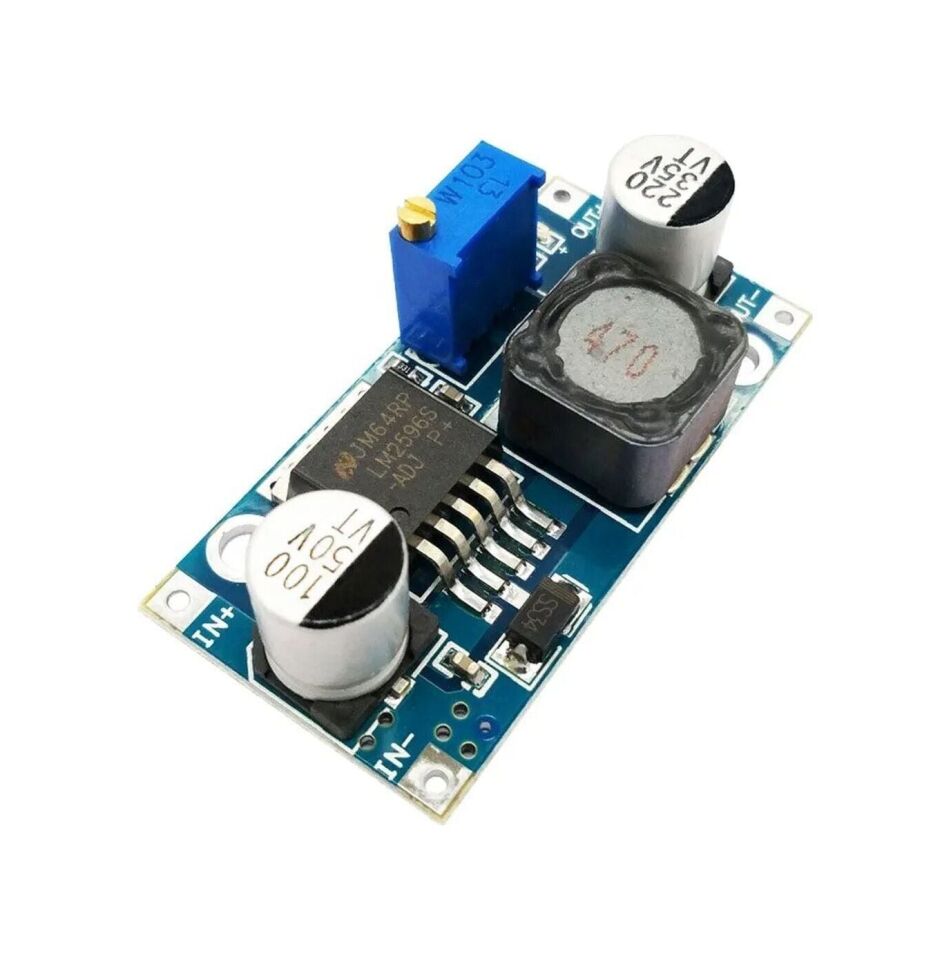

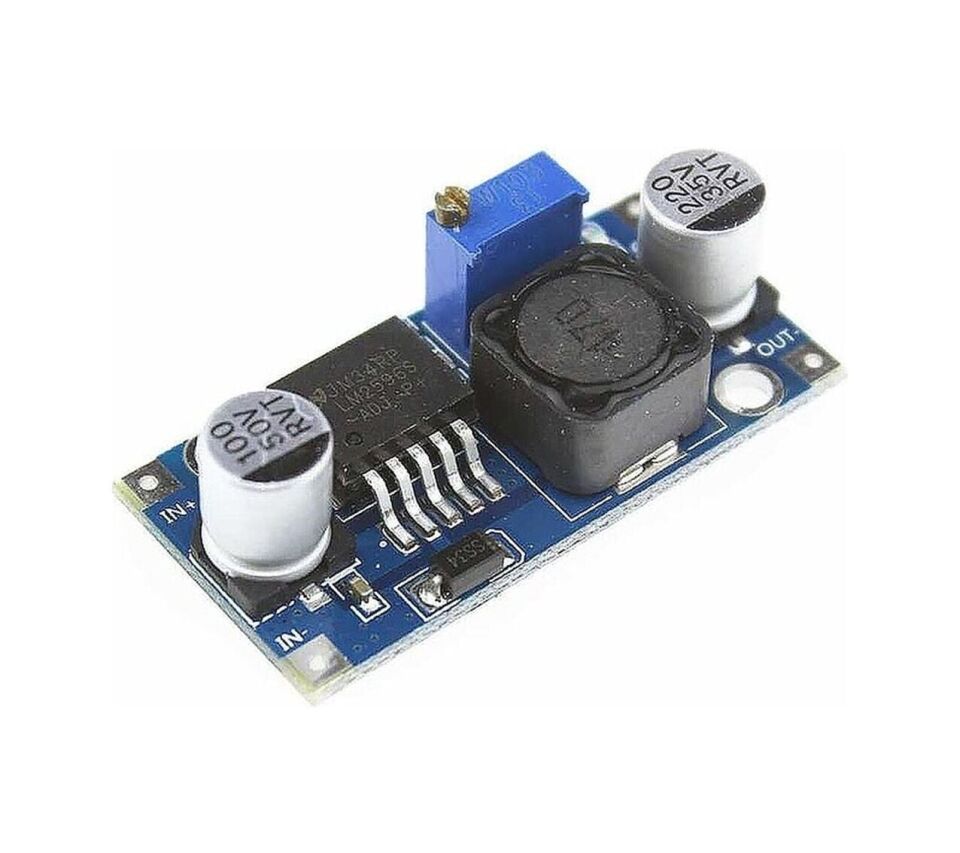

LM2596S Ayarlanabilir Gerilim Gösteren LEDli Gerilim Azaltıcı Modülü

Bu modül, LM2596S entegresi üzerine kurulu, ayarlanabilir çıkışlı bir DC-DC düşürücü (buck) gerilim regülatörüdür. Yüksek bir giriş gerilimini, kart üzerindeki potansiyometre ile ayarlanan daha düşük bir çıkış gerilimine anahtarlamalı yöntemle dönüştürür; devre, gerilimi bir transistör ve bobin yardımıyla hızlı hızlı kesip açarak düşürdüğü için doğrusal (lineer) regülatörlere göre çok daha az ısı üretir ve daha yüksek verimle çalışır. Bu özellik, özellikle giriş ve çıkış gerilimi arasındaki farkın büyük olduğu uygulamalarda dikkat çekicidir; çünkü doğrusal bir regülatör aradaki farkı ısı olarak harcarken bu modül aynı işi çok daha az kayıpla yapar. Üzerindeki kırmızı renkli sayısal LED ekran, çıkış gerilimini anlık olarak gösterdiği için ayar yaparken ayrı bir multimetre bağlamaya gerek kalmaz. Güç kaynağı devrelerinde, geliştirme kartlarının beslenmesinde, pil/akü sistemlerinde ve farklı gerilim seviyesi gerektiren hemen her elektronik projede yaygın olarak tercih edilir. IN+/IN-, OUT+/OUT- olarak işaretli bağlantı uçları ve kart üzerinde hazır bulunan gösterge sayesinde ek bir devre veya ölçüm ekipmanı kurmadan, kutudan çıktığı haliyle hızlıca devreye alınabilir; bu da onu hem hobi projelerinde hem de küçük ölçekli üretim/prototip aşamalarında pratik bir çözüm haline getirir.

Teknik Özellikler

Öne Çıkan Özellikler

• LM2596 entegresi sayesinde yüksek verimle (yaklaşık %92'ye kadar) çalışır, bu da doğrusal regülatörlere kıyasla çok daha az ısınma ve daha uzun pil ömrü sağlar.
• Kart üzerindeki potansiyometre ile çıkış gerilimi kolayca ayarlanabilir; ayrı bir direnç değişikliği veya lehimleme gerekmez.

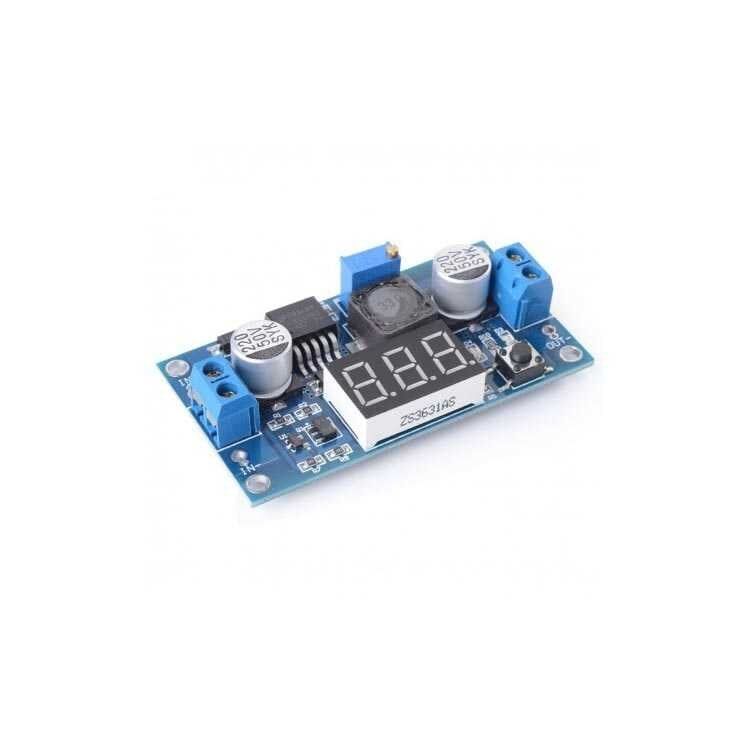

• Üzerindeki kırmızı LED gösterge, çıkış gerilimini gerçek zamanlı olarak gösterir ve ayar sırasında anlık geri bildirim sağlayarak deneme yanılmayı azaltır.
• Sabit 150 kHz anahtarlama frekansı sayesinde küçük boyutlu bobin ve kondansatörlerle kompakt bir kart tasarımı sunar.
• Entegre üzerindeki dahili akım sınırlama ve termal kapama koruması, aşırı yük veya aşırı ısınma durumunda devrenin kendini korumasına yardımcı olur.
• Geniş giriş gerilimi aralığı (4,5V-40V) sayesinde tek bir modül farklı besleme kaynaklarıyla (adaptör, akü, güneş paneli) kullanılabilir.
• Kompakt kart boyutu ve hazır gösterge birleşimi sayesinde harici bir ölçüm devresi tasarlamadan doğrudan projeye entegre edilebilir.

Kullanım Alanları

• Arduino, ESP8266/ESP32 gibi geliştirme kartlarını 12V veya 24V'luk bir adaptörden 5V'a düşürerek beslemek.
• Araç içi elektronik projelerde 12V akü geriliminden 5V veya 9V gibi düşük gerilimli devreleri beslemek.
• Güneş paneli veya akü ile çalışan sistemlerde, gün içinde değişen giriş gerilimini sabit bir çıkış gerilimine dönüştürmek.
• LED şerit aydınlatma projelerinde 24V besleme hattından 12V çıkış elde ederek farklı gerilimdeki şeritleri aynı hat üzerinden beslemek.
• Ayarlanabilir laboratuvar tipi güç kaynağı prototiplerinde çıkış gerilimini kademeli olarak farklı değerlere ayarlamak.
• Kamera veya küçük ölçekli endüstriyel kontrol panolarında tek bir ana besleme hattından farklı gerilim seviyesindeki modülleri beslemek.
• Röle kartları, sensör modülleri gibi 5V veya 3,3V ile çalışan devreleri, 9V-24V aralığındaki bir güç kaynağından beslemek.

Bağlantı ve Kullanım

Modül üzerinde IN+ ve IN- olarak işaretli giriş ucuna kaynak gerilimi (örneğin 12V veya 24V'luk bir adaptör), OUT+ ve OUT- olarak işaretli çıkış ucuna ise beslenecek devre bağlanır. Çıkış gerilimini ayarlamak için önce çıkış uçları yüksüz (boşta) bırakılır, ardından kart üzerindeki potansiyometre bir tornavida ile yavaşça çevrilerek LED ekranda istenen değer görülene kadar ayar yapılır. Gerilim ayarı tamamlandıktan sonra yük (beslenecek devre) bağlanmalı ve yük altında gerilimde küçük bir sapma görülürse ince ayar tekrarlanmalıdır. LED ekrandaki değer genel bir referans niteliğindedir; hassas uygulamalarda son kontrolün bir multimetre ile doğrulanması önerilir. Giriş ve çıkış kutupları (+ ve -) kesinlikle ters bağlanmamalıdır; ters bağlantı entegrenin veya beslenen devrenin zarar görmesine yol açabilir. Modülü sürekli çalışan bir sisteme kalıcı olarak entegre etmeden önce, hem giriş hem çıkış gerilimlerinin yük altında ve yüksüz durumda beklenen aralıkta kaldığını birkaç dakika boyunca gözlemlemek, olası bir ayar veya bağlantı hatasını erken aşamada fark etmeyi sağlar.

Paket İçeriği

• 1 adet LM2596S DC-DC düşürücü (buck) modül, LED gerilim göstergesi entegre
• Çıkış gerilimini ayarlamak için kart üzerine monte edilmiş potansiyometre

Dikkat Edilmesi Gerekenler

• Giriş gerilimi, istenen çıkış geriliminden en az yaklaşık 1,5V yüksek olmalıdır; aksi halde modül tam olarak regüle bir çıkış üretemez.
• Çıkış akımı ek soğutucu (heatsink) takılmadan sürekli 3A'e yaklaştırılmamalı, entegre üzerindeki ısınmaya dikkat edilmelidir.
• Giriş ve çıkış kutupları kesinlikle ters bağlanmamalıdır; ters polarite entegreye ve beslenen devreye kalıcı hasar verebilir.
• Potansiyometre ile gerilim ayarı yapılırken çıkışa hassas veya pahalı bir devre bağlıyken ayar yapılmamalı, önce yüksüz durumda ayar tamamlanmalıdır.
• Modül kapalı bir kutu içine monte edilecekse, entegrenin ürettiği ısının atılabilmesi için çevresinde yeterli hava akımı bırakılmalıdır.
• Üzerindeki LED ekranın gösterdiği değer yaklaşık bir okumadır; kritik uygulamalarda çıkış gerilimi ayrıca bir multimetre ile doğrulanmalıdır.
• Uzun süreli tam yükte kullanmadan önce çıkış geriliminin bir süre kararlı kalıp kalmadığı gözlemlenmelidir.
• Kart üzerindeki bileşenler nemden ve toz birikiminden etkilenebilir; modülün nemli ortamlarda veya açıkta korumasız bırakılmaması önerilir.
