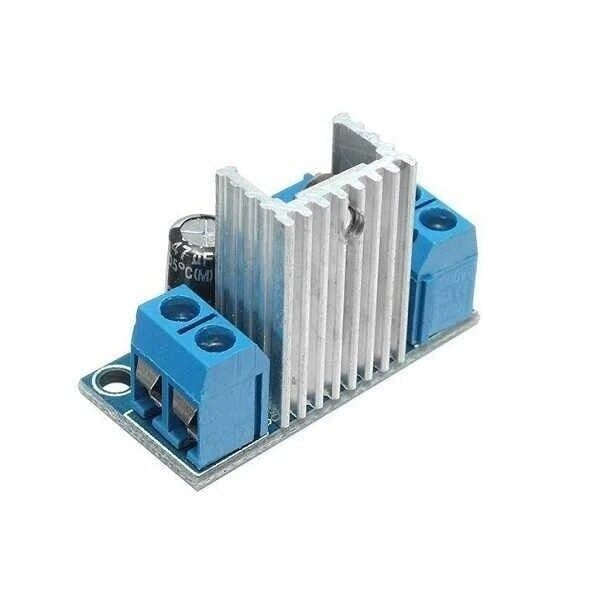

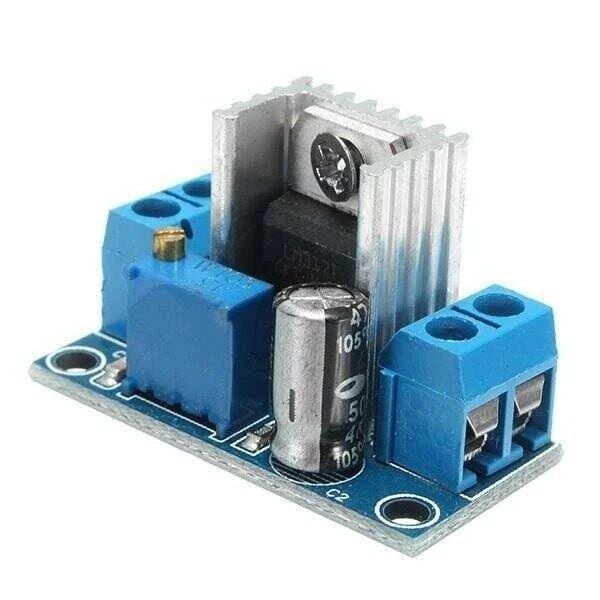

LM317 4.5~40V 1.2~37V Voltaj Düşürücü Güç Kaynağı Modülü

LM317 Voltaj Düşürücü Güç Kaynağı Modülü, LM317 entegresi üzerine kurulu ayarlanabilir bir doğrusal (lineer) regülatör kartıdır. 4.5V ile 40V arasındaki bir DC giriş voltajını, kart üzerindeki potansiyometre yardımıyla 1.2V ile 37V arasında istenen sabit bir çıkış voltajına dönüştürür. LM317, çıkış ile ayar (adjust) pini arasında sabit bir 1.25V referans voltajı tutarak çalışır; bu referansa göre seçilen direnç oranı çıkış voltajını belirler. Anahtarlamalı regülatörlerin aksine doğrusal çalıştığından çıkışında ekstra bir anahtarlama gürültüsü ve elektromanyetik parazit bulunmaz, bu da onu hassas analog, ölçüm ve ses devreleri için uygun bir seçim yapar. Bunun karşılığında giriş-çıkış voltaj farkı fazla olduğunda regülatör üzerinde ısı olarak açığa çıkan güç de artar; bu yüzden modül, büyük voltaj farkı düşürmekten çok, hedef değere yakın bir kaynaktan temiz ve stabil gerilim elde etmek için tercih edilir. Kısa devre ve termal korumaları sayesinde hobi projelerinde, geliştirme kartı beslemelerinde ve küçük ölçekli laboratuvar güç kaynağı uygulamalarında güvenle kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• LM317 tabanlı yapısı sayesinde çıkış voltajı, kart üzerindeki potansiyometre bir tornavida ile döndürülerek 1.2V ile 37V arasında istenen değere kademesiz olarak ayarlanabilir ve bu değer devre kapatılıp açılsa da korunur.
• Geniş 4.5V-40V giriş aralığı sayesinde duvar tipi adaptör, akü paketi veya farklı DC güç kaynaklarından beslenerek pek çok projede tek tip bir güç kaynağı modülü olarak kullanılabilir.
• Doğrusal regülasyon yapısı, anahtarlamalı regülatörlere kıyasla çok daha az çıkış gürültüsü, ripple ve elektromanyetik parazit üretir; bu da onu hassas ölçüm devreleri için avantajlı kılar.
• Dahili kısa devre koruması ve termal koruma sayesinde regülatör entegresi aşırı yük, çıkışta kısa devre veya aşırı ısınma durumunda otomatik olarak kendini korur.
• Yeterli soğutucu ile birlikte kullanıldığında 1.5A'e kadar çıkış akımı sağlayabilir, bu sayede küçük motor sürücü ve röle kartları gibi orta seviye akım çeken yükleri de besleyebilir.
• İki dirençlik (potansiyometreli) basit devre yapısı sayesinde kurulumu ve voltaj ayarı kolaydır, ek bir programlama veya yazılım ayarı gerektirmez.
• TO-220 paketli LM317 regülatörü, soğutucu montaj deliğine sahip olduğundan ihtiyaç halinde harici bir alüminyum soğutucu eklemeye uygundur.

Kullanım Alanları

• Arduino veya benzeri bir geliştirme kartına, elde bulunan 12V'luk bir adaptörden düşürülmüş temiz ve stabil 5V besleme sağlamak.
• Bir sensör veya haberleşme modülünün ihtiyaç duyduğu 3.3V, 9V gibi standart dışı bir voltajı, elde bulunan 12V-24V'luk bir güç kaynağından üretmek.
• Laboratuvar tipi ayarlanabilir güç kaynağı prototipi yaparken çıkış voltajını potansiyometre ile kademesiz olarak ayarlamak ve farklı devrelerde test için değiştirmek.
• 12V ile çalışan bir röle kartını veya küçük DC motor sürücüyü, 24V'luk bir akü paketinden besleyebilmek için voltajı güvenli seviyeye düşürmek.
• LED şerit veya LED sürücü modülünün ihtiyaç duyduğu sabit voltajı, elde bulunan farklı bir DC kaynaktan elde etmek.
• Kurşun asit veya lityum akü ile çalışan bir devrede, akü voltajı şarj durumuna göre değiştikçe ortaya çıkan gerilim dalgalanmasını devrenin ihtiyaç duyduğu sabit değere indirmek.
• Ses veya ölçüm devrelerinde, düşük gürültü gerektiren hassas analog katlara anahtarlamalı kaynaklara göre daha temiz DC besleme sağlamak.

Bağlantı ve Kullanım

Modülün giriş uçlarına, hedeflenen çıkış voltajından en az 3V daha yüksek bir DC kaynak bağlanır; örneğin 5V çıkış almak isteniyorsa giriş voltajının en az 8V civarında olması gerekir. Beslenecek devre modülün çıkış uçlarına bağlanır ve istenen çıkış değeri, kart üzerindeki potansiyometre küçük bir tornavida ile döndürülüp çıkış bir multimetre ile ölçülerek kademeli olarak ayarlanır. Ayar sırasında kartın çıkışına henüz hassas bir devre bağlanmaması, önce voltajın yüksüz durumda hedeflenen değere getirilip ardından yükün bağlanması önerilir; bu sıra, beslenecek elektronik devrenin yanlış veya dalgalı bir voltajla karşılaşıp zarar görmesini önler. Giriş ve çıkış kutupları doğru bağlandıktan sonra kaynak açılır açılmaz regülatör ısınmaya başlar; bu ısınma, giriş-çıkış farkı ve çekilen akımla doğru orantılı olarak artar. Giriş-çıkış voltaj farkının veya çekilen akımın yüksek olduğu kullanımlarda, LM317 üzerinde oluşan ısı fazlalaşacağından regülatöre ek bir soğutucu takılması, hatta gerekirse küçük bir fan ile hava akımı sağlanması tavsiye edilir. Uzun süreli ve sabit bir yük altında çalıştırılacak kurulumlarda, çıkış voltajının zaman içinde kaymadığını görmek için ilk çalıştırmadan bir süre sonra voltajın tekrar ölçülmesi faydalı olur.

Paket İçeriği

• 1 x LM317 Voltaj Düşürücü Güç Kaynağı Modülü

Dikkat Edilmesi Gerekenler

• Giriş voltajı ile hedeflenen çıkış voltajı arasında en az 3V fark bırakılmalıdır; aksi halde LM317 regülasyon bölgesinden çıkar ve çıkış voltajı hedeflenen değerde stabil kalmaz.
• Doğrusal regülatör olduğu için giriş-çıkış voltaj farkı ve çekilen akım arttıkça regülatör üzerinde ısı olarak harcanan güç de artar; yüksek fark ve yüksek akımda mutlaka soğutucu kullanılmalı, aksi halde termal koruma devreye girip regülatör çıkışı kesebilir.
• Çıkış voltajı ayarlandıktan sonra devreye bağlamadan önce multimetre ile ölçülüp doğrulanmalıdır; bu adım, beslenecek devrenin voltaj toleransının aşılıp zarar görmesini önler.
• Giriş ve çıkış uçlarının ters bağlanması regülatör entegresine ve beslenen devreye zarar verebilir; bağlantı yapılırken kutupluluğa dikkat edilmeli, bağlantı önce çıkış yüksüzken yapılmalıdır.
• Maksimum 1.5A çıkış akımı ancak yeterli soğutma ile mümkündür; soğutucusuz kullanımda sürekli olarak güvenle çekilebilecek akım belirgin şekilde düşer.
• Potansiyometre hassas bir bileşendir; ayar yapılırken aşırı güç uygulanmamalı, gerektiğinde küçük adımlarla döndürülmeli ve mekanik zorlamadan kaçınılmalıdır.
• Modül üzerinde bir muhafaza veya yalıtım kutusu bulunmadığından, açıkta kalan terminallerin ve regülatör gövdesinin iletken yüzeylere veya nemli ortama temas etmemesine dikkat edilmelidir.
