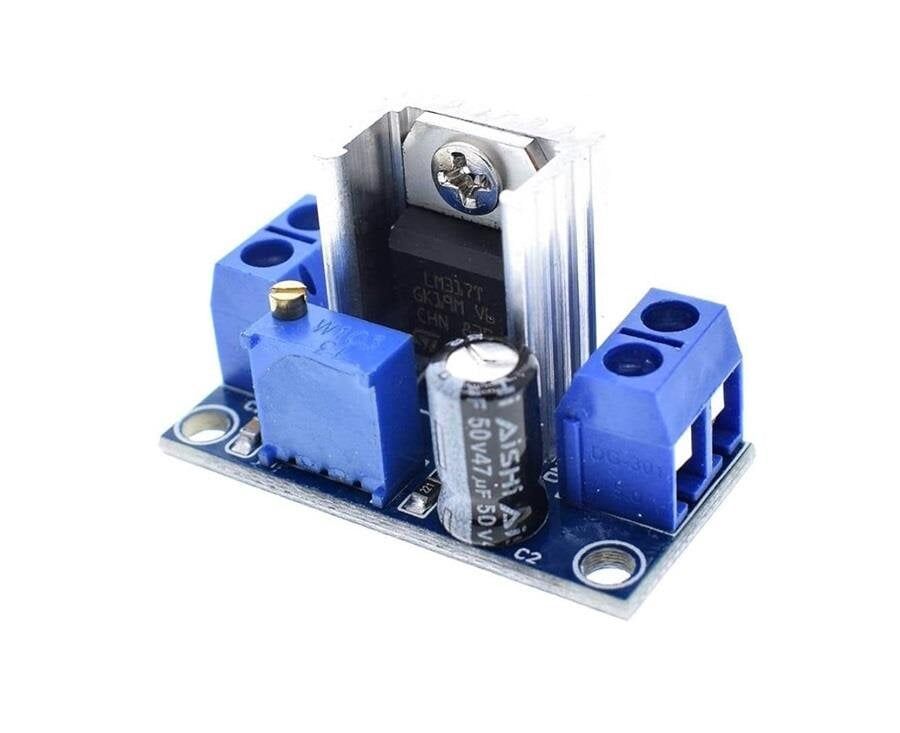

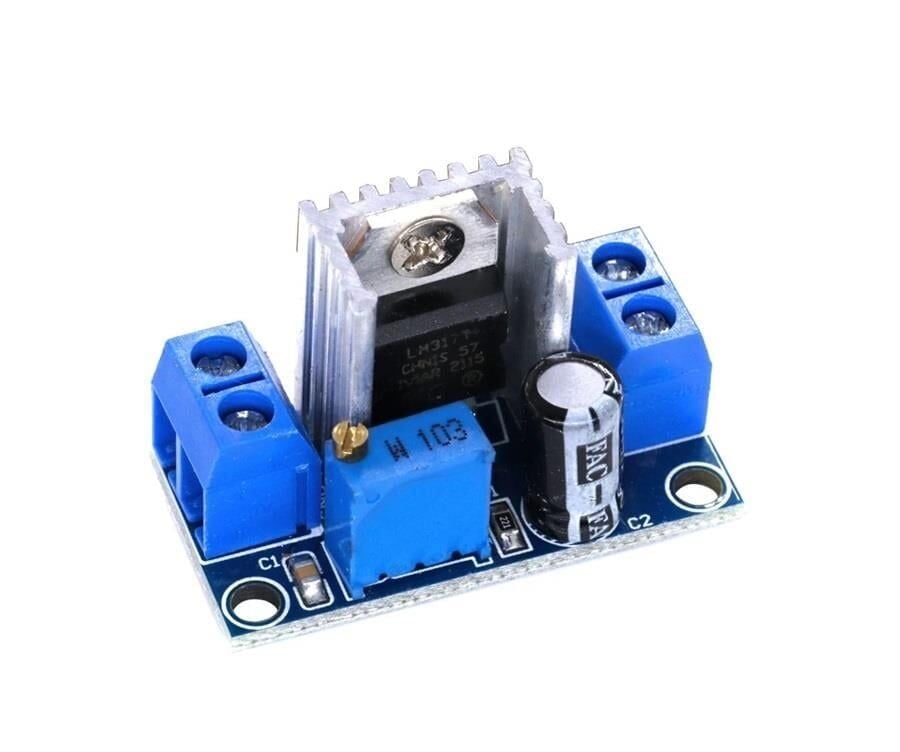

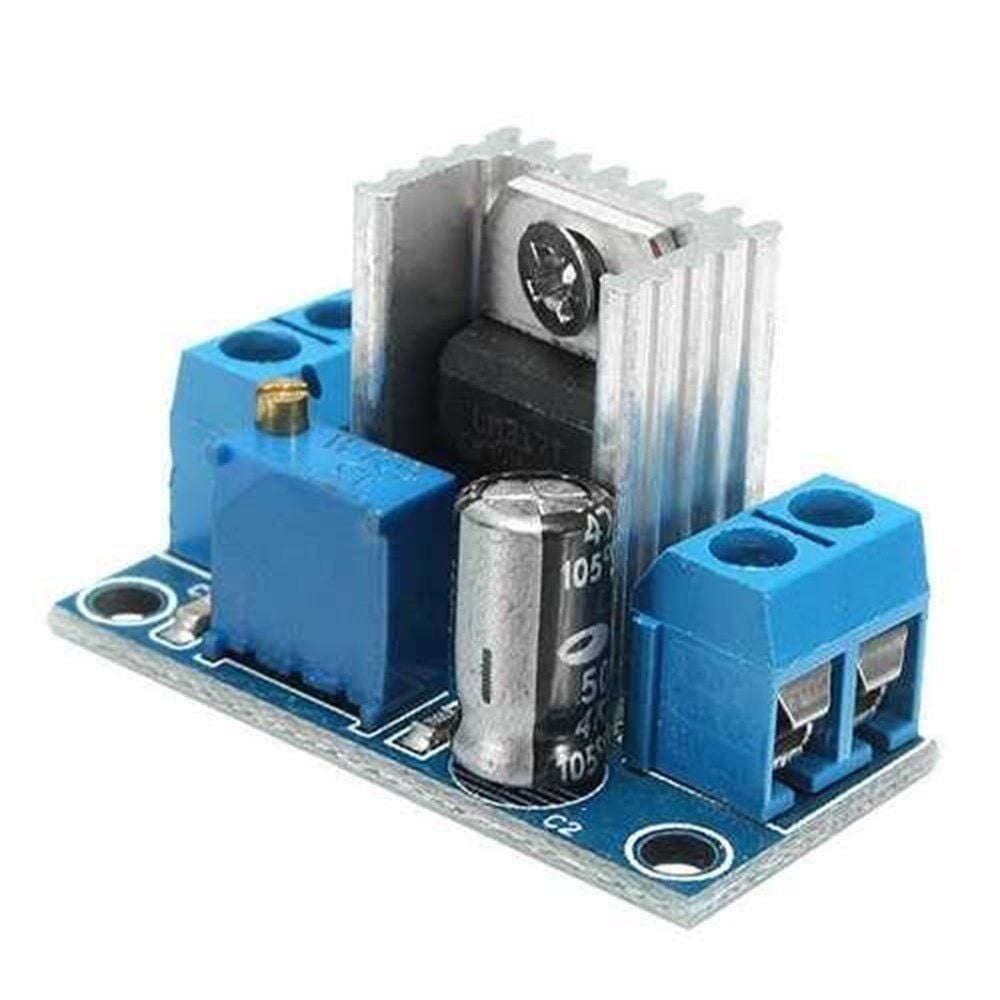

LM317 DC-DC Voltaj Düşürücü Regülatör Modülü

LM317, çıkış gerilimi kullanıcı tarafından ayarlanabilen üç uçlu lineer regülatör entegresidir; bu modül söz konusu entegre etrafında kurulmuş olup değişken bir DC giriş gerilimini, kart üzerindeki potansiyometre ile belirlenen sabit bir çıkış gerilimine düşürür. Regülasyon, OUT ile ADJ uçları arasında sabit tutulan 1,25V'luk bir referans gerilimine dayanır; çıkışa bağlanan direnç bölen (bu kartta potansiyometre) bu referansı ölçeklendirerek 1,25V ile 37V arasında herhangi bir çıkış değeri elde etmeyi mümkün kılar. LM317 anahtarlamalı değil lineer çalışır, yani giriş-çıkış arasındaki fazla gerilimi ısı olarak harcar; bu da düşük gürültülü ama yüksek gerilim farklarında verimi sınırlı bir çözüm ortaya çıkarır. Sensör besleme, referans gerilim üretimi, prototip güç kaynağı ve eğitim amaçlı regülasyon devrelerinde yaygın olarak tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 1,25V ile 37V arasında istenilen çıkış gerilimini kart üzerindeki potansiyometre ile hassas şekilde ayarlama imkanı sunar.
• LM317'nin dahili akım sınırlama ve termal kapanma korumaları sayesinde kısa devre ve aşırı ısınma durumlarına karşı entegreyi kendiliğinden korur.
• Lineer çalışma prensibi sayesinde anahtarlamalı regülatörlere kıyasla çıkışta belirgin şekilde daha düşük gürültü ve dalgalanma üretir.
• Basit üç uçlu yapısı (giriş, çıkış, ayar) sayesinde harici bileşen ihtiyacı minimum düzeydedir ve devreye entegrasyonu kolaydır.
• Sabit 1,25V referans gerilimi sayesinde üretimden üretime tutarlı ve kararlı bir çıkış davranışı sağlar.
• Geniş giriş gerilimi aralığı sayesinde adaptör, akü veya solar panel gibi farklı DC kaynaklarla doğrudan kullanılabilir.
• Yeterli soğutucu eklendiğinde 1,5A'e kadar çıkış akımı sağlayarak orta güçlü yüklerde de çalışabilir.

Kullanım Alanları

• 12V'luk bir araç aküsünden beslenen bir devrede sensörlere temiz ve kararlı 5V besleme sağlamak.
• Solar panelden gelen değişken DC gerilimi, mikrodenetleyici devresi için sabit 3,3V veya 5V seviyesine düşürmek.
• Ayarlanabilir laboratuvar tipi güç kaynağı prototipinde çıkış gerilimini 1,25V ile 30V arasında elle ayarlamak.
• Hassas analog ölçüm veya op-amp devrelerinde gürültüsüz ve kararlı bir referans gerilimi üretmek.
• Eski elektronik cihaz onarımında arızalanan sabit gerilim regülatörünün yerine takılarak orijinal gerilimi yeniden oluşturmak.
• Okul ve üniversite laboratuvarlarında öğrencilere gerilim regülasyonu ve geri besleme prensibini uygulamalı olarak göstermek.
• Küçük ölçekli LED grupları veya röle sürücü devreleri için sabit ve ayarlanabilir bir besleme hattı oluşturmak.
• Değişken gerilimli bir DC kaynaktan beslenen test düzeneğinde, farklı gerilim seviyeleri gerektiren kartları tek bir ayarlanabilir modülle sırayla beslemek.

Bağlantı ve Kullanım

Modül üzerinde giriş tarafı için IN ve GND, çıkış tarafı için ise OUT ve GND bağlantı noktaları bulunur; besleme kaynağı IN-GND arasına, sürülecek yük ise OUT-GND arasına bağlanır. Çıkış gerilimi, kart üzerindeki trimpot bir tornavida ile yavaşça çevrilerek ayarlanır; ayar sırasında OUT-GND arasına bağlı bir multimetre ile gerilim izlenmeli ve istenen değere kademeli şekilde yaklaşılmalıdır. Giriş gerilimi, hedeflenen çıkış geriliminden en az 2-3V yüksek tutulmalıdır; bu dropout payı sağlanmazsa regülatör hedeflenen sabit çıkışı üretemez. LM317 fazla gerilimi ısı olarak harcadığından, yüksek akım çekilen veya giriş-çıkış farkının büyük olduğu uygulamalarda entegrenin üzerine ek bir soğutucu (heatsink) monte edilmesi önerilir. Kart üzerindeki giriş ve çıkış kapasitörleri, ani yük değişimlerinde ortaya çıkan gerilim dalgalanmalarını yumuşatmaya yardımcı olur; kartın ilk kullanımında çıkış yüksüz durumdayken ayarlanıp doğrulandıktan sonra hedef devreye bağlanması önerilir.

Paket İçeriği

• 1 x LM317 tabanlı DC-DC voltaj düşürücü regülatör modülü
• Çıkış gerilimini ayarlamak için kart üzerine monteli trimpot potansiyometre
• Giriş (IN) ve çıkış (OUT) için kart üzerinde işaretlenmiş bağlantı noktaları

Dikkat Edilmesi Gerekenler

• LM317 lineer bir regülatördür; giriş-çıkış arasındaki fazla gerilim ısı olarak açığa çıkar, bu nedenle yüksek akım çekilen uygulamalarda mutlaka soğutucu kullanılmalıdır.
• Giriş gerilimi ile hedeflenen çıkış gerilimi arasında en az 2-3V dropout payı bırakılmalıdır; aksi halde regülatör kararlı ve tam değerde çıkış üretemez.
• Giriş gerilimi entegrenin dayanabileceği maksimum değerin (40V) üzerine asla çıkarılmamalıdır, aksi halde kalıcı hasar oluşabilir.
• Çıkış gerilimi ayarlanırken yük bağlanmadan önce OUT-GND arası multimetre ile ölçülüp doğrulanmalı, ardından yük bağlanmalıdır.
• Modülün gerçek akım kapasitesi soğutmaya bağlıdır; soğutucu takılmadan sürekli yüksek akım çekmek termal kapanmaya veya bileşen ömrünün kısalmasına yol açabilir.
• Giriş uçlarının ters bağlanması (ters polarite) entegreye ve karta zarar verebilir, bağlantı öncesi kutuplar mutlaka kontrol edilmelidir.
• Potansiyometre ayarı yapılırken metal bir tornavida ile kart üzerindeki gerilim taşıyan noktalara temas ettirilmemesine dikkat edilmelidir.
