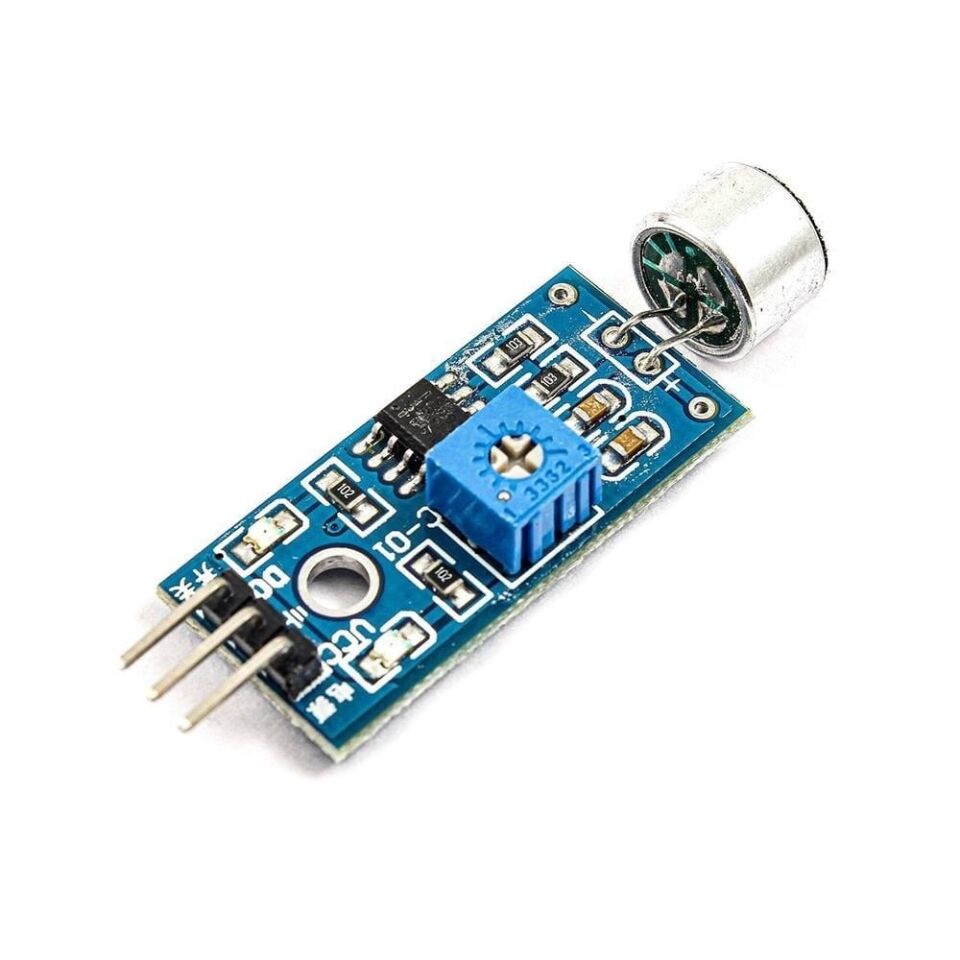

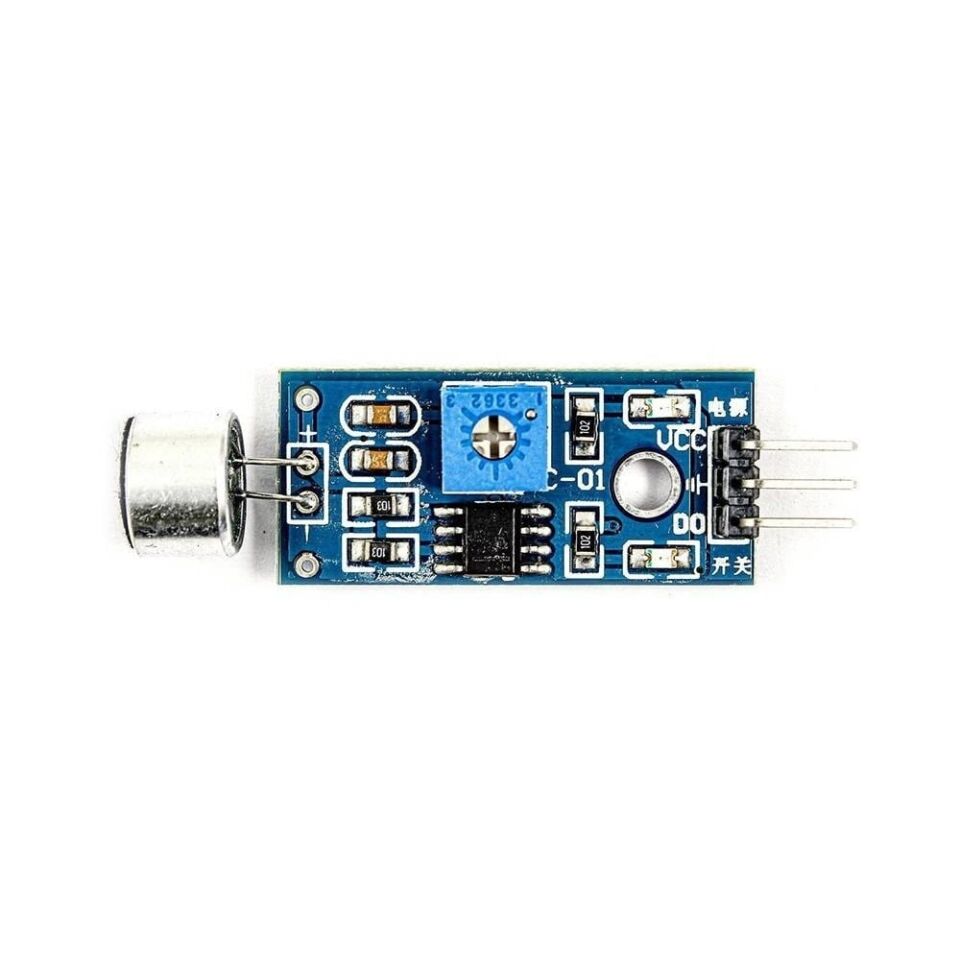

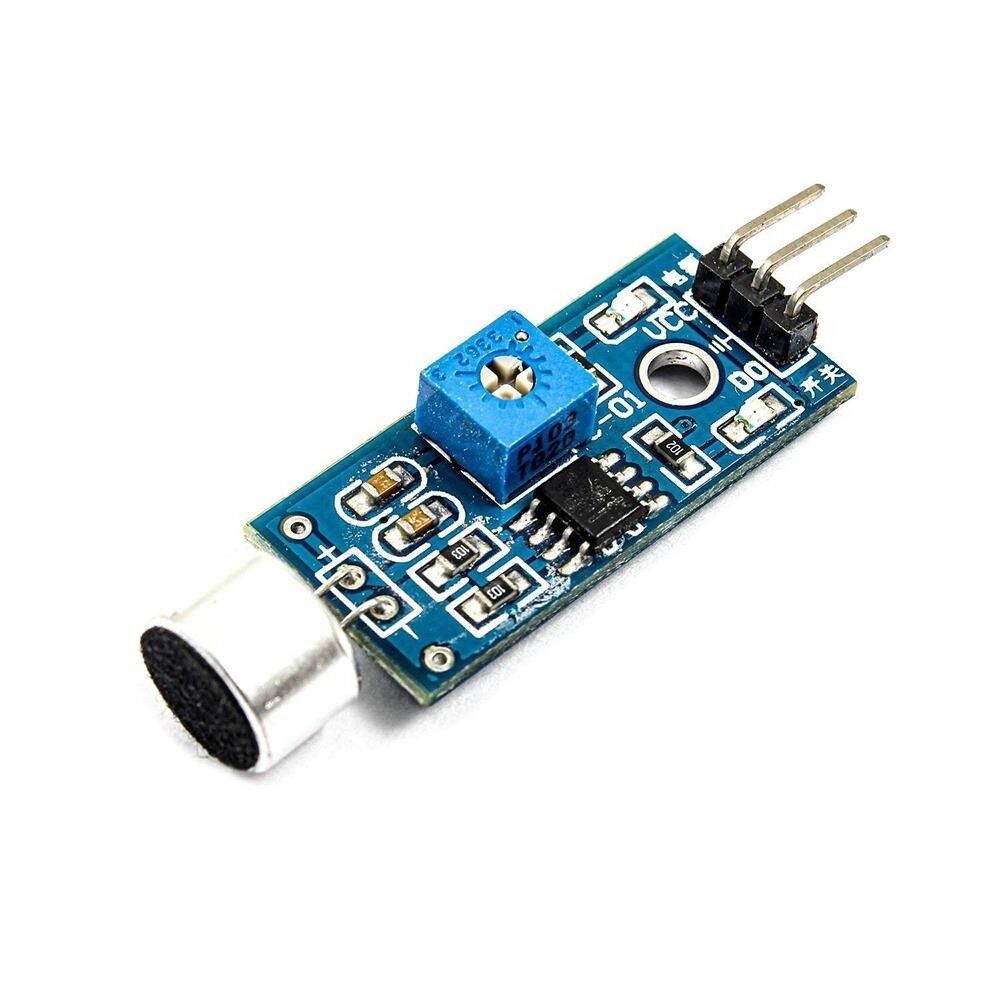

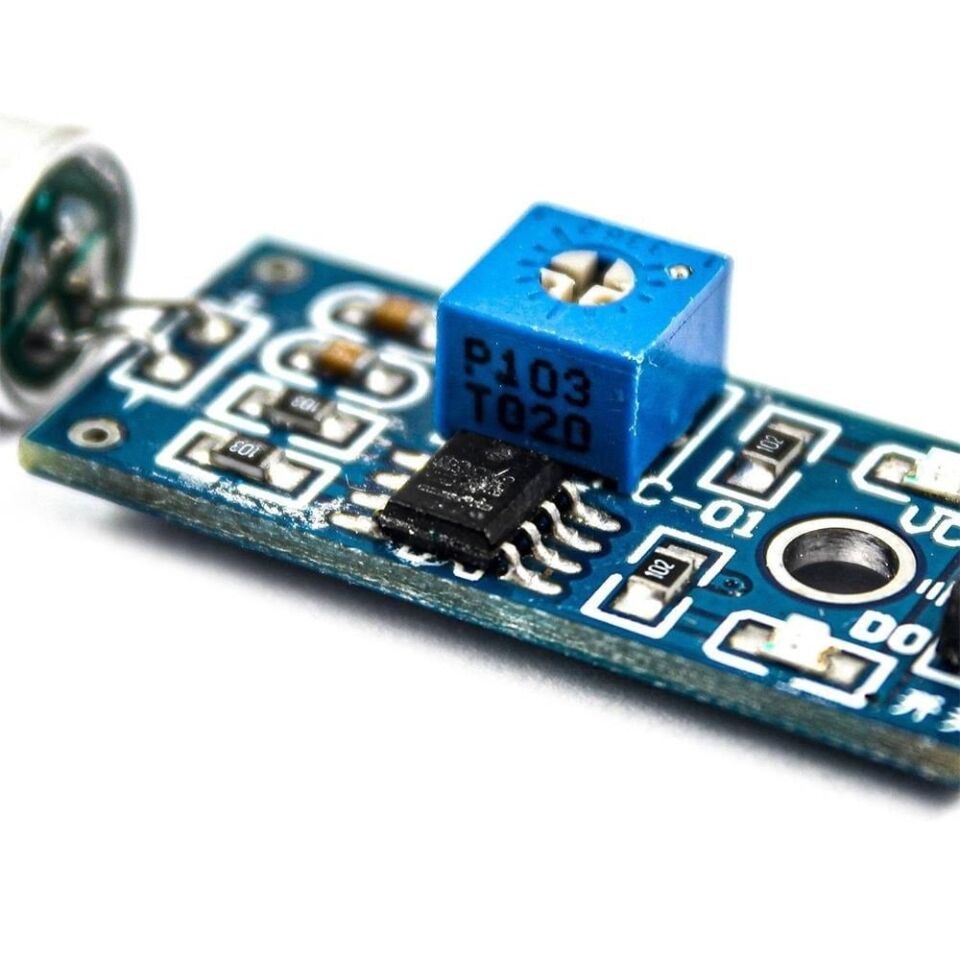

LM393 Ses Sensörü ve Mikrofon Modülü

LM393 Ses Sensörü ve Mikrofon Modülü, ortamdaki sesi üzerindeki elektret kondansatör mikrofon ile algılayıp LM393 çift voltaj karşılaştırıcı entegresi üzerinden hem analog hem de dijital sinyale çeviren bir algılama kartıdır. Mikrofona düşen ses dalgaları önce küçük bir gerilim değişimine dönüşür, bu sinyal karta uygulanır ve LM393 karşılaştırıcısı bu sinyali kart üzerindeki potansiyometre ile ayarlanmış bir eşik seviyesiyle kıyaslar. AO ucu anlık ses genliğini temsil eden ham analog çıkışı, DO ucu ise eşik aşıldığında lojik seviyesi değişen dijital çıkışı verir. Bu sayede Arduino, ESP8266/ESP32 veya STM32 gibi kartlarla hem ses seviyesi ölçümü yapılabilir hem de alkış veya ani ses darbesiyle tetiklenen anahtarlama devreleri kurulabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Hem analog (AO) hem dijital (DO) çıkış sunduğu için hem ses şiddetini ölçmeye hem de basit eşik tetiklemesi yapmaya imkan tanır.
• Kart üzerindeki potansiyometre sayesinde ortam gürültü seviyesine göre tetikleme hassasiyeti kolayca ayarlanabilir.
• LM393 karşılaştırıcısının açık kolektör çıkışı, farklı lojik seviyelerindeki (3,3V/5V) mikrodenetleyicilerle esnek şekilde eşleştirilebilir.
• Üzerindeki güç ve tetikleme LED'leri, modülün çalışır durumda olduğunu ve ses eşiğinin aşıldığını görsel olarak anında gösterir.
• Küçük boyutlu elektret mikrofon sayesinde alkış, konuşma veya ani darbe seslerine hızlı tepki verir.
• 4 pinlik sade arayüzü (VCC, GND, AO, DO) sayesinde breadboard üzerinde veya doğrudan pin başlığıyla hızlı prototipleme yapılabilir.
• Dijital çıkışın açık kolektör yapısı, röle sürücü veya optokuplör gibi harici devrelerle doğrudan uyumlu çalışmasını kolaylaştırır.
• Modülün 3,3V ve 5V gerilim aralığında çalışabilmesi, hem klasik 5V Arduino kartlarıyla hem de 3,3V lojikli ESP32/ESP8266 kartlarıyla ek gerilim dönüştürücü kullanmadan bağlantı kurulmasını kolaylaştırır.
• Işığa ve sıcaklığa değil, yalnızca ses genliğine tepki verir; ortam ışığından etkilenmeden saf akustik tetikleme sağlar.

Kullanım Alanları

• Alkışla açılıp kapanan lamba veya röle kontrollü priz devrelerinde tetikleyici sensör olarak kullanmak.
• Ortam gürültü seviyesini sürekli izleyen basit bir ses seviyesi göstergesi veya desibel takip projesi geliştirmek.
• Bebek odasında ağlama sesini algılayıp mikrodenetleyici üzerinden bildirim veya alarm tetikleyen bir izleme sistemi kurmak.
• Atölyede çalışan bir makinenin ses çıkarıp çıkarmadığını algılayarak açık/kapalı durumunu uzaktan takip etmek.
• Güvenlik amaçlı projelerde cam kırılması veya ani yüksek ses darbesini algılayıp kayıt ya da alarm başlatmak.
• Robotik projelerde el çırpma veya ıslık gibi ses komutlarıyla hareket başlatan basit ses kontrollü anahtarlama sistemleri kurmak.
• Otomasyon panolarında ortam gürültüsü belirlenen eşiği aştığında fan, uyarı lambası veya buzzer devreye sokmak.
• Okul veya STEM projelerinde ses-ışık dönüştürücü basit devreler kurarak öğrencilere karşılaştırıcı ve eşik mantığını uygulamalı öğretmek.
• Ev otomasyonu projelerinde kapı zili sesini algılayıp akıllı ev sistemine tetikleme sinyali göndermek.

Bağlantı ve Kullanım

Modülün VCC pini Arduino gibi bir geliştirme kartının 5V (veya 3,3V) çıkışına, GND pini ise ortak toprak hattına bağlanır. Anlık ses genliğini okumak için AO pini kartın analog girişine (örneğin A0) bağlanır ve analogRead() fonksiyonuyla 0-1023 aralığında bir değer elde edilir. Belirli bir ses eşiğinin aşılıp aşılmadığını doğrudan kontrol etmek isteniyorsa DO pini bir dijital giriş pinine bağlanır ve digitalRead() ile lojik seviyesi izlenir; eşik seviyesi kart üzerindeki potansiyometre tornavidayla çevrilerek ortamdaki gürültü koşuluna göre ince ayar yapılır. Uygulamada genellikle önce AO çıkışıyla ortamın gürültü tabanı gözlemlenir, ardından potansiyometre bu tabanın belirgin şekilde üzerine denk gelecek bir noktaya ayarlanarak DO çıkışının sadece istenen ses olayında (alkış, darbe, konuşma gibi) tetiklenmesi sağlanır. DO çıkışı açık kolektör olduğundan, kararlı bir dijital okuma için genellikle 5V-10kΩ civarında bir pull-up direncine ihtiyaç duyulabilir; bu direnç modülde yoksa mikrodenetleyicinin dahili pull-up özelliği devreye alınabilir.

Paket İçeriği

• 1 x LM393 Ses Sensörü ve Mikrofon Modülü
• Kart üzerinde takılı elektret kondansatör mikrofon
• Kart üzerinde monte edilmiş hassasiyet ayar potansiyometresi
• Kart üzerinde lehimli 4 pinlik bağlantı başlığı

Dikkat Edilmesi Gerekenler

• DO çıkışı açık kolektör yapıdadır; bazı mikrodenetleyici girişlerinde kararlı bir okuma için harici pull-up direnci gerekebilir.
• Potansiyometre çok hassas ayarlandığında fan, klima gibi sürekli ortam gürültüleri yanlış tetiklemeye (false trigger) yol açabilir.
• Mikrofon açıkta olduğu için nem, toz ve doğrudan hava akımına maruz bırakılmamalıdır; aksi halde algılama hassasiyeti zamanla bozulabilir.
• Modülü belirtilen gerilim aralığının (3,3V-5V) dışında beslemek karşılaştırıcı entegresine ve mikrofona zarar verebilir.
• AO pini ham ve nispeten gürültülü bir analog sinyal taşır; sağlıklı ölçüm için yazılım tarafında ortalama alma veya filtreleme uygulanması önerilir.
• Kart üzerindeki lehim noktalarına ve mikrofon gövdesine doğrudan baskı uygulanması sensörü kalıcı olarak bozabilir.
• Modül tek bir eşik seviyesiyle çalıştığından, sesin frekansını veya türünü ayırt edemez; sadece belirlenen genliğin üzerindeki her ses DO çıkışını tetikler.
• Metal kasa veya elektronik gürültü kaynağı olan devrelere çok yakın montaj, mikrofonun hassasiyetini ve ölçüm kararlılığını olumsuz etkileyebilir.
