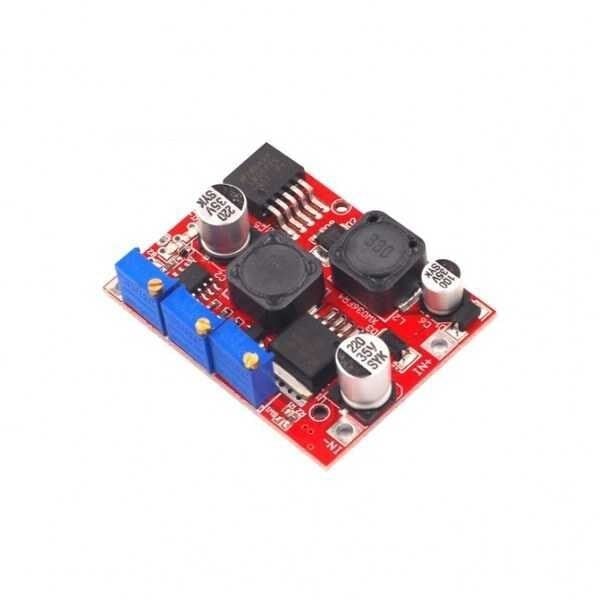

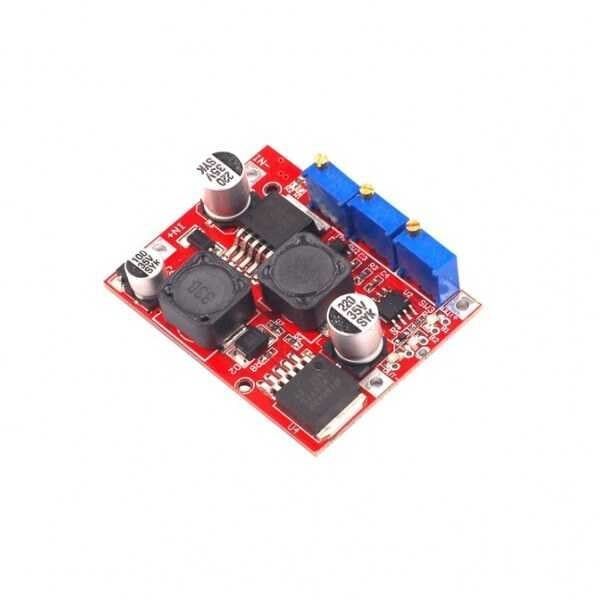

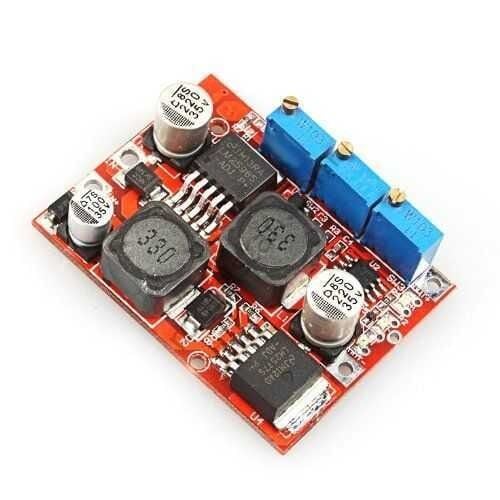

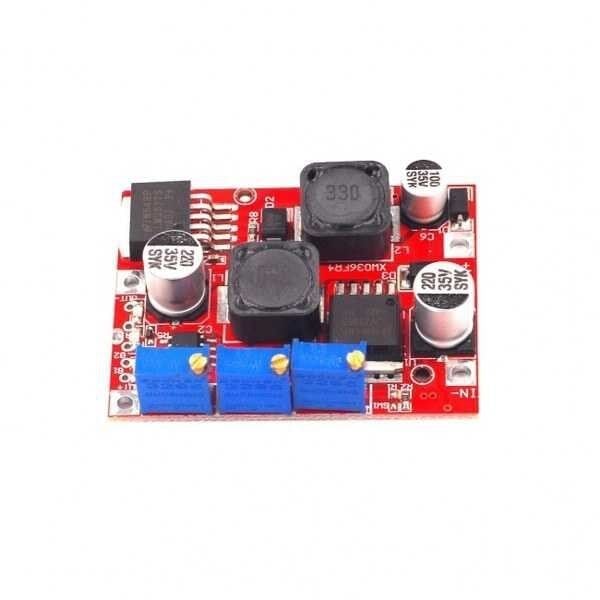

LM577S LM2596S Ayarlanabilir Step-Up Step-Down Voltaj Dönüştürücü

LM577S/LM2596S Ayarlanabilir Step-Up Step-Down Voltaj Dönüştürücü, kart üzerinde bir arada bulunan LM2577S ve LM2596S entegreleri sayesinde hem çıkışı giriş voltajının üzerine çıkarabilen (step-up/yükseltici) hem de altına düşürebilen (step-down/düşürücü) anahtarlamalı bir DC-DC güç dönüştürücüsüdür. Kart üzerindeki LM2577S entegresi yükseltme, LM2596S entegresi ise düşürme görevini üstlenir; her iki devre de kendi anahtarlama regülatör mimarisiyle çalışır ve çıkış voltajı, kart üzerindeki potansiyometre ile ihtiyaca göre geniş bir aralıkta ayarlanır. Ayrı bir potansiyometre ile akım sınırı belirlenerek çıkışın çekebileceği maksimum akım sınırlandırılabilir. Sabit akım sınırlama devresi, aşırı yük ve kısa devre durumlarında hem modülü hem de bağlı devreyi korur. Bu yapısıyla akü, güneş paneli veya adaptör gibi değişken ve kararsız kaynaklardan sabit ve ayarlanabilir bir çıkış voltajı elde edilmesi gereken güç kaynağı, şarj ve besleme projelerinde tercih edilen çok amaçlı bir dönüştürücü kartıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kart üzerinde hem yükseltici (step-up) hem de düşürücü (step-down) çalışma modu bir arada bulunur; giriş voltajının altında ya da üstünde bir çıkış gerektiğinde ayrı ayrı modül almaya gerek kalmaz.
• Çıkış voltajı, kart üzerindeki potansiyometre yardımıyla 1,25-25V DC aralığında, hem yükseltme hem düşürme yönünde istenen seviyeye ayarlanabilir.
• Akım sınırlama potansiyometresi sayesinde bağlı yükün çekeceği maksimum akım, voltaj ayarından bağımsız olarak ayrıca sınırlandırılabilir.
• Sabit akım sınırlama devresi, kısa devre ve aşırı yük durumlarında hem devreyi hem de gücü veren kaynağı korur ve modülün ömrünü uzatır.
• 4-35V DC gibi geniş bir giriş voltaj aralığını kabul ettiği için akü, adaptör ve güneş paneli gibi farklı ve değişken kaynaklarla doğrudan kullanılabilir.
• -40°C ile +85°C arasındaki geniş çalışma sıcaklığı aralığı sayesinde değişken ortam koşullarında çalışabilir.
• Aynı kart, ihtiyaca göre yalnızca yükseltici veya yalnızca düşürücü olarak da kullanılabildiğinden farklı proje senaryolarına uyum sağlar.

Kullanım Alanları

• Akü, güneş paneli veya değişken adaptör gibi voltajı sabit olmayan kaynaklardan sabit ve ayarlanabilir bir çıkış voltajı elde edilmesi gereken güç kaynağı devreleri.
• Arduino ve benzeri mikrodenetleyici tabanlı projelerde, sistemdeki farklı modüllerin ihtiyaç duyduğu farklı voltaj seviyelerini tek bir ayarlanabilir karttan üretme.
• Masaüstü veya taşınabilir, çıkış voltajı ve akımı elle ayarlanabilen laboratuvar tipi güç kaynağı devrelerinin yapımı.
• LED aydınlatma ve LED sürücü devrelerinde, akımı sınırlı ve voltajı ayarlanabilir bir besleme kaynağına ihtiyaç duyulan uygulamalar.
• Araç içi 12V hattından, bağlanacak ekipmanın ihtiyaç duyduğu farklı voltaj seviyelerinin (hem üstüne hem altına doğru) elde edilmesi.
• Şarj devrelerinde, batarya tipine göre voltaj ve akım sınırının ayarlanabildiği ön regülatör kademesi olarak kullanım.
• Test ve geliştirme masasında, farklı devrelerin farklı voltaj ihtiyaçlarını tek bir ayarlanabilir kaynaktan karşılama.

Bağlantı ve Kullanım

Kartın giriş uçlarına (IN+/IN-) 4-35V DC aralığında bir besleme, çıkış uçlarına (OUT+/OUT-) ise beslenecek yük bağlanır. Modülü devreye almadan önce, yük bağlanmadan çıkış uçlarına bir multimetre bağlanarak voltaj ayar potansiyometresi ile çıkış istenen seviyeye getirilmelidir; bu ön ayar adımı, hatalı voltajın doğrudan hassas bir yüke uygulanmasını önler. Ardından akım sınırlama potansiyometresi, bağlanacak yükün nominal akım ihtiyacına göre ayarlanarak hem modülün hem de yükün aşırı akımdan korunması sağlanır. Ayarlar tamamlandıktan sonra yük çıkışa bağlanabilir ve kart giriş kaynağındaki değişimlere göre çıkışı otomatik olarak aynı seviyede tutmaya çalışır. Uzun süreli veya yüksek akımlı kullanımda kartın ısınıp ısınmadığı periyodik olarak kontrol edilmelidir.

Paket İçeriği

• 1 x LM577S/LM2596S Ayarlanabilir Step-Up Step-Down Voltaj Dönüştürücü Modülü
• Ek bağlantı kablosu, adaptör veya kullanım kılavuzu pakete dahil değildir.

Dikkat Edilmesi Gerekenler

• Çıkış voltajı, yük bağlanmadan önce mutlaka multimetre ile ölçülerek doğru seviyeye ayarlanmalı, ölçüm yapılmadan tahmini bir ayarla yüke bağlanmamalıdır.
• Giriş voltajı kartın belirtilen 4-35V DC aralığının dışına çıkarılmamalı, aralığın üzerindeki bir kaynak entegrelere zarar verebilir.
• Maksimum akım değeri sürekli olarak zorlanmamalı, yüksek akım çekilen uygulamalarda ek soğutma önlemi (fan, soğutucu bloğu vb.) düşünülmelidir.
• Giriş ve çıkış bağlantılarında polariteye (+/-) dikkat edilmelidir; ters bağlantı modüle kalıcı zarar verebilir.
• Ani ve yüksek akım çeken yüklerde akım sınırlama ayarı, yük bağlanmadan önce, yüksüz durumda yapılmalıdır.
• Modül açıkta kart olduğundan nemden, tozdan ve iletken yüzeylerle temastan korunmalı, uygun bir kutu içine alınarak kullanılması önerilir.
