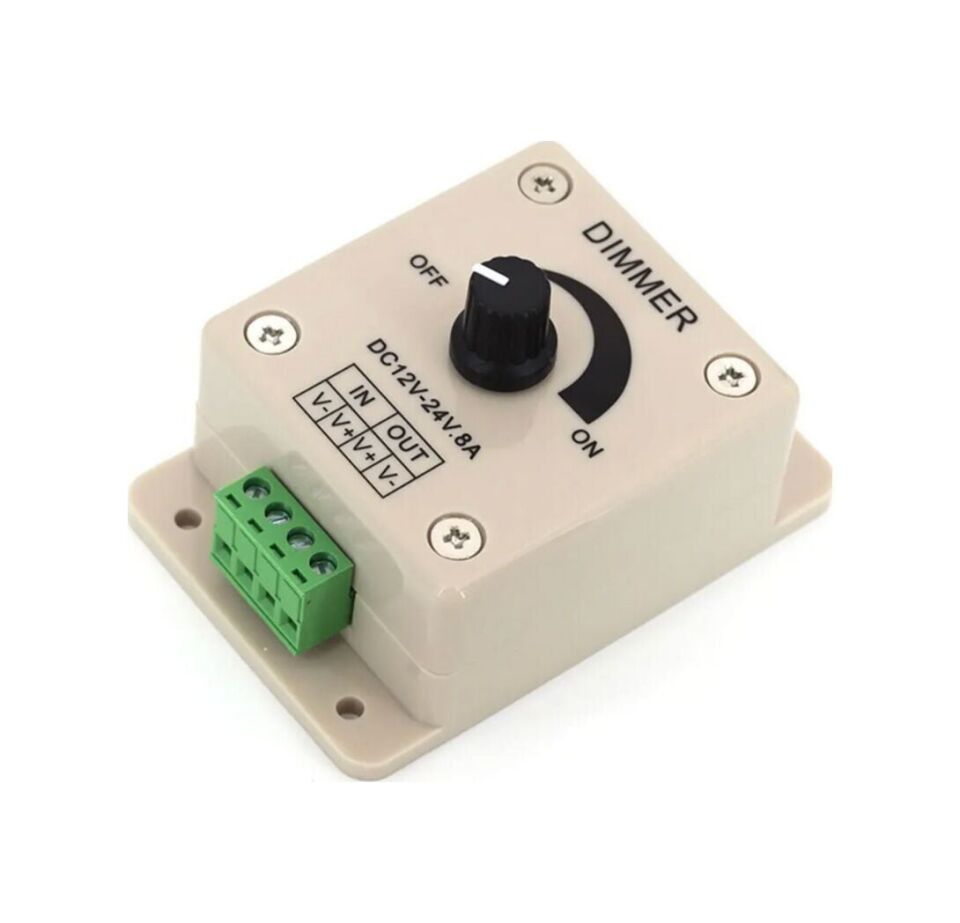

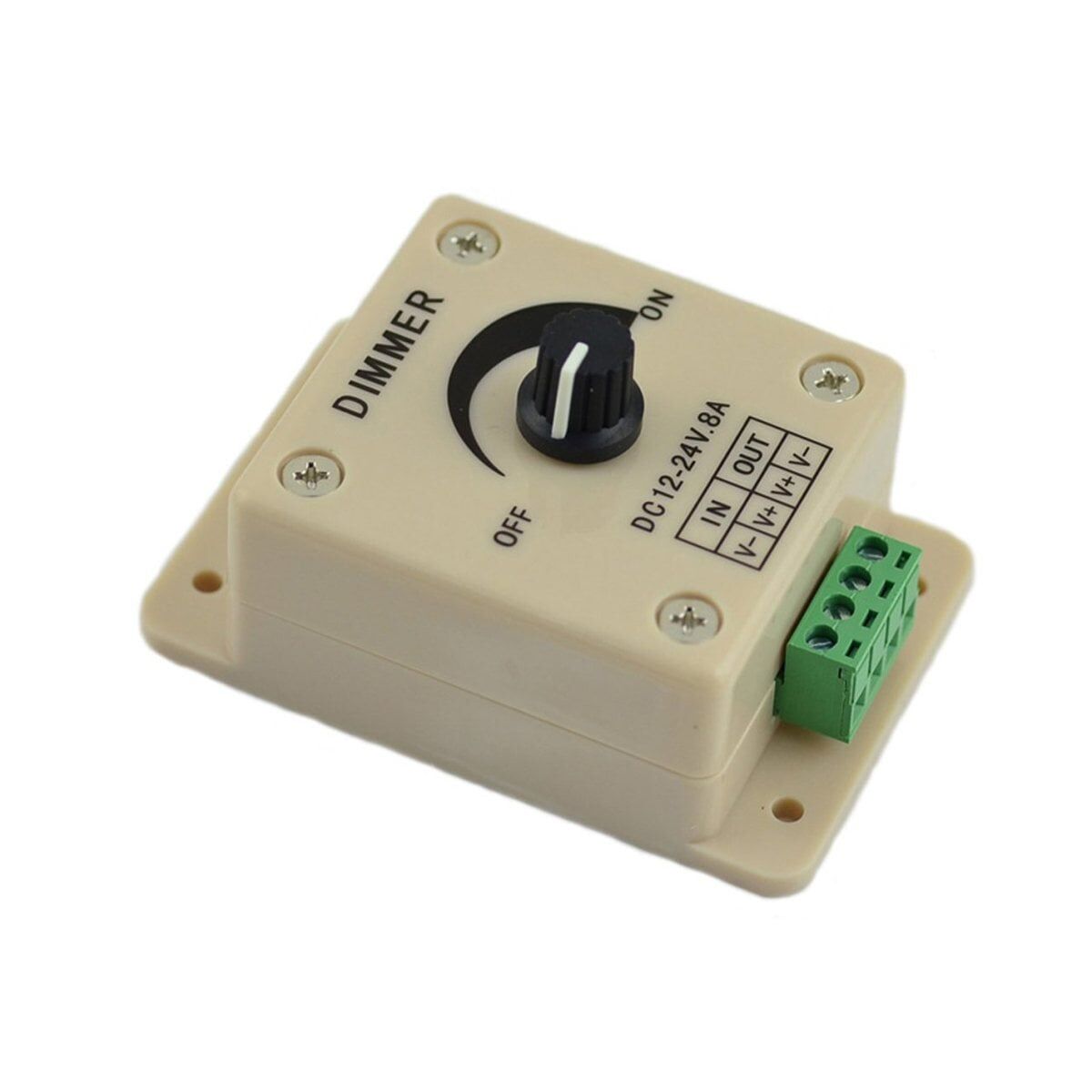

Manuel Led Dimmer 12-24V 8A Ayarlanabilir Parlaklık Kontrol

Manuel Led Dimmer, tek renkli (mono) LED şerit ve panellerin parlaklığını elle ayarlamak için kullanılan basit bir PWM kontrol kartıdır. Kart üzerindeki döner potansiyometre çevrildikçe LED'lere giden gücün anahtarlanma oranı değişir ve bu sayede ışık şiddeti tam kapalıdan tam parlaklığa kadar kademesiz olarak kısılıp açılabilir. 12-24V DC giriş aralığı sayesinde hem 12V hem de 24V ile beslenen LED şerit hatlarında değişiklik yapmadan kullanılabilir, 8A'e kadar çıkış akımı taşıyabildiği için uzun metrajlı LED şerit dizilerini veya birden fazla LED panelini tek noktadan besleyebilir. Herhangi bir yazılım, mobil uygulama, uzaktan kumanda veya ek sürücü kartı gerektirmeden, tamamen mekanik bir ayar düğmesiyle çalışan pratik ve düşük maliyetli bir çözümdür. Dijital kontrol kartlarının aksine programlama ya da senaryo ayarı gerektirmediği için elektronikle ilgisi olmayan kullanıcılar tarafından da kutudan çıkar çıkmaz bağlanıp kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 12-24V DC geniş giriş aralığı sayesinde hem 12V hem de 24V ile beslenen LED şerit ve panel hatlarında değişiklik yapmadan kullanılabilir.
• 8A'e kadar çıkış akımı taşıyabildiği için tek bir kart üzerinden uzun metrajlı LED şerit dizilerini veya birden fazla LED panelini besleyebilir.
• Herhangi bir yazılım, mobil uygulama veya uzaktan kumanda gerektirmeden, tek bir potansiyometreyi çevirerek anında parlaklık ayarı yapılabilir.
• PWM tabanlı anahtarlama yapısı sayesinde LED'ler doğrusal dirençli dimmerlere kıyasla daha az ısı üreterek kısılabilir.
• Basit iki telli giriş ve iki telli çıkış yapısı sayesinde kurulum karmaşık kablolama veya ek bağlantı ekipmanı gerektirmez.
• Mikrodenetleyici veya harici besleme yazılımı içermeyen tamamen manuel yapısı, kurulumu bilgisayar ya da telefon bağlantısı gerektirmeyecek kadar basitleştirir.
• Tek turlu döner potansiyometre ile hassas ayar yapılabilmesi sayesinde ışık şiddeti çok düşük seviyelerden başlayarak tam parlaklığa kadar ince ayarlanabilir.
• Kompakt kart boyutu sayesinde LED sürücü kutusu, pano içi veya profil kanalı gibi dar montaj alanlarına gizlenerek kullanılabilir.

Kullanım Alanları

• Atölye veya iş tezgahı üzerindeki LED şerit aydınlatmanın parlaklığını yapılan işe göre elle kısıp açmak.
• Vitrin ya da raf içi LED aydınlatmasında sergilenen ürüne göre ışık şiddetini günün saatine bağlı olarak ayarlamak.
• Sera veya bitki yetiştirme dolabındaki LED aydınlatmanın ışık yoğunluğunu bitkinin büyüme evresine göre kademeli ayarlamak.
• Karavan, tekne veya iç mekan ambiyans aydınlatmasında tek bir düğmeyle ışığı kısıp parlatarak ortam atmosferini değiştirmek.
• Fotoğraf ya da video çekim setinde kullanılan LED panel ışığının şiddetini sahnenin ihtiyacına göre manuel olarak ayarlamak.
• Dolap içi, merdiven altı gibi hareket sensörlü LED şeritlerde taban parlaklık seviyesini kurulum sırasında önceden ayarlamak.
• Ev içinde okuma köşesi veya çalışma masası üzerindeki LED bant aydınlatmasını göz yormayacak seviyeye elle kısmak.
• Küçük atölye veya sınıf ortamında birden fazla LED aydınlatma hattını tek bir merkezi noktadan aynı dimmer üzerinden yönetmek.

Bağlantı ve Kullanım

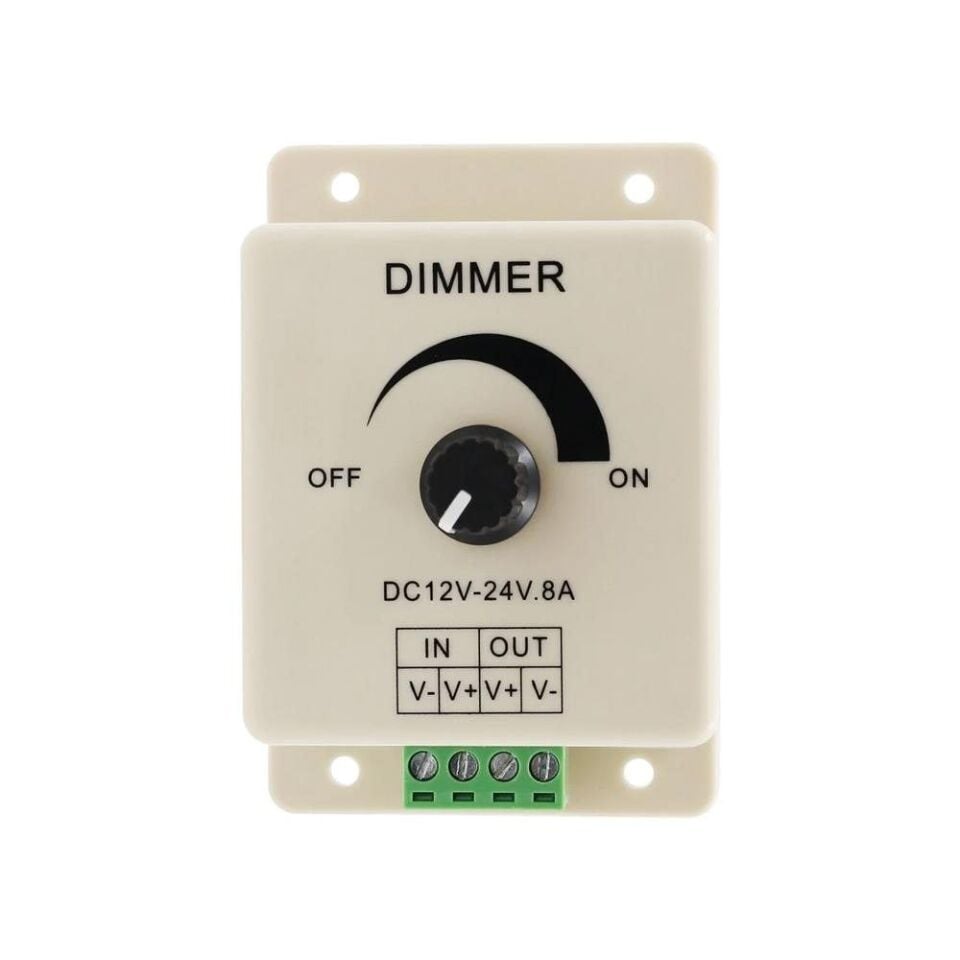

Modülün giriş tarafındaki VIN+ ve VIN- klemenslerine 12-24V DC güç kaynağının uçları bağlanır, çıkış tarafındaki OUT+ ve OUT- klemenslerine ise beslenecek LED şerit veya panelin besleme uçları bağlanır. Bağlantılar tamamlandıktan sonra kart üzerindeki potansiyometre bir yöne çevrildiğinde LED parlaklığı kademeli olarak artar, ters yöne çevrildiğinde ise azalır ve tamamen kısıldığında çıkış kapanır. Güç kaynağı ile modül arasında kullanılan kablonun kesiti, çekilecek akıma (8A'e kadar) uygun kalınlıkta seçilmelidir; ince kablo kullanımı gerilim düşümüne ve gereksiz ısınmaya yol açabilir. İlk bağlantıda LED yükü takılı değilken önce güç kaynağı devreye alınıp potansiyometrenin çalıştığı kontrol edilirse, yük bağlandıktan sonra olası ters bağlantı ya da kısa devre kaynaklı bir arıza daha kolay fark edilir.

Paket İçeriği

• 1 x Manuel Led Dimmer 12-24V 8A Ayarlanabilir Parlaklık Kontrol Kartı
• Kart üzerinde entegre döner potansiyometre (ayar düğmesi)
• Kart üzerinde giriş ve çıkış için vidalı klemens bağlantı noktaları

Dikkat Edilmesi Gerekenler

• Kartı yalnızca belirtilen 12-24V DC aralığında besleyin; bu aralığın üzerindeki bir gerilim karta kalıcı hasar verebilir.
• Bağlı LED yükünün toplam akım çekişi 8A'i geçmemelidir; daha yüksek akım çekilmesi aşırı ısınmaya ve arızaya yol açabilir.
• Giriş ve çıkış klemenslerindeki artı (+) ve eksi (-) uçların doğru bağlandığından emin olun; ters bağlantı koruması üretici tarafından belirtilmediği için ters bağlantıdan kaçınılmalıdır.
• Kart açık PCB yapıda ve muhafazasız olduğundan nemli, tozlu veya iletken parçacık bulunan ortamlarda uygun bir kutu ya da muhafaza içine alınmadan kullanılmamalıdır.
• Yüksek akımlara (8A'e yakın) yakın çalışırken kart üzerinde ısınma görülebileceğinden havalandırması iyi bir noktaya monte edilmesi önerilir.
• Bu modül yalnızca doğru akım (DC) beslemeli LED yükleri içindir; doğrudan alternatif akım (AC) şebeke hattına bağlanmamalıdır.
• Bağlantı yapılırken kartın enerjili olmadığından emin olunmalı, klemens vidaları sıkılırken kısa devreye yol açacak şekilde metal alet ile komşu terminallere temas edilmemelidir.
• Kart nem, su veya yoğuşmaya karşı korumasız olduğundan dış mekân veya banyo gibi nemli ortamlarda ek bir muhafaza olmadan kullanılmamalıdır.
