Manyetik Hall Etkili Sensör Kartı

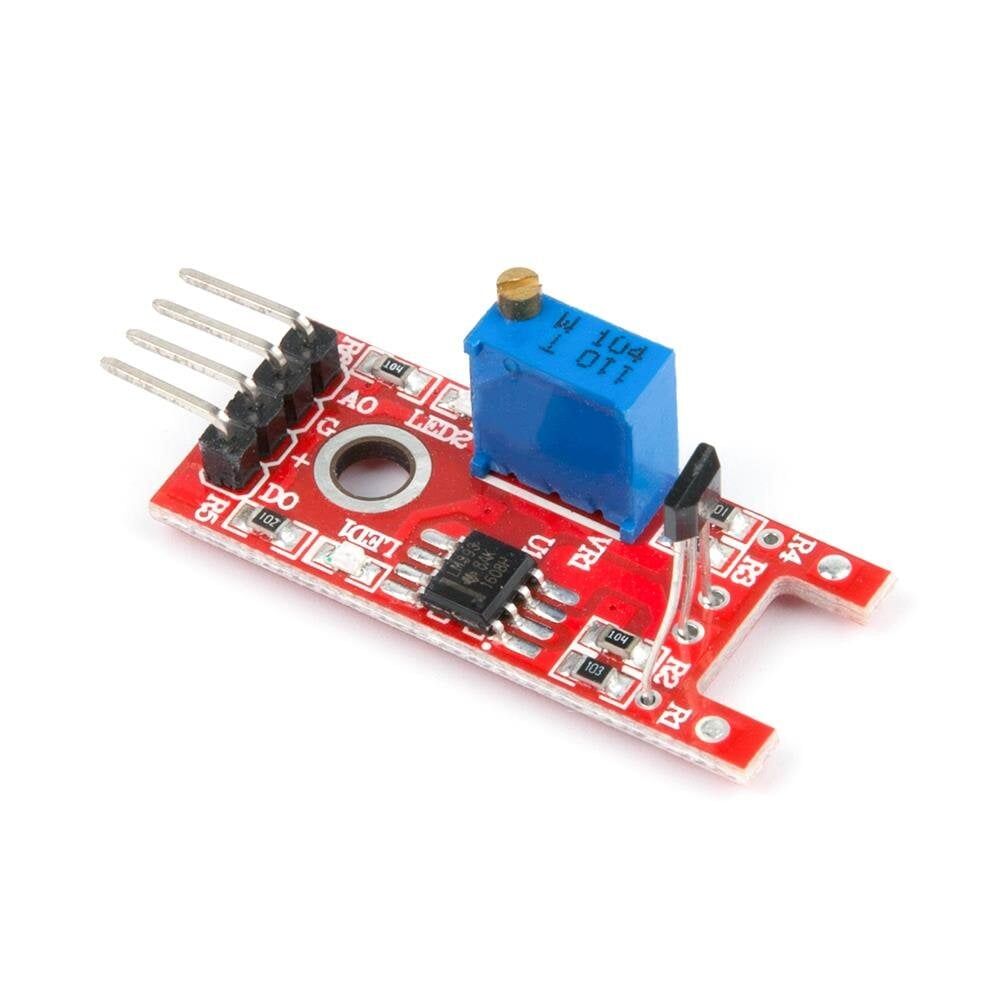

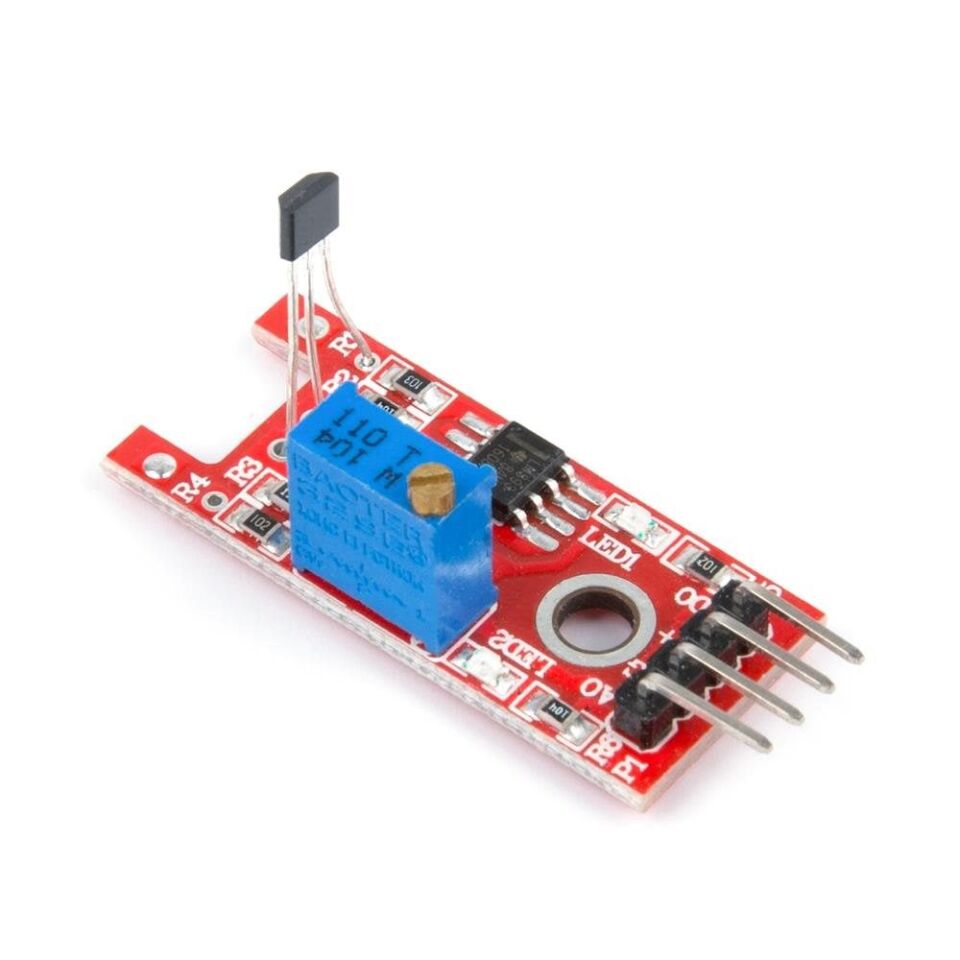

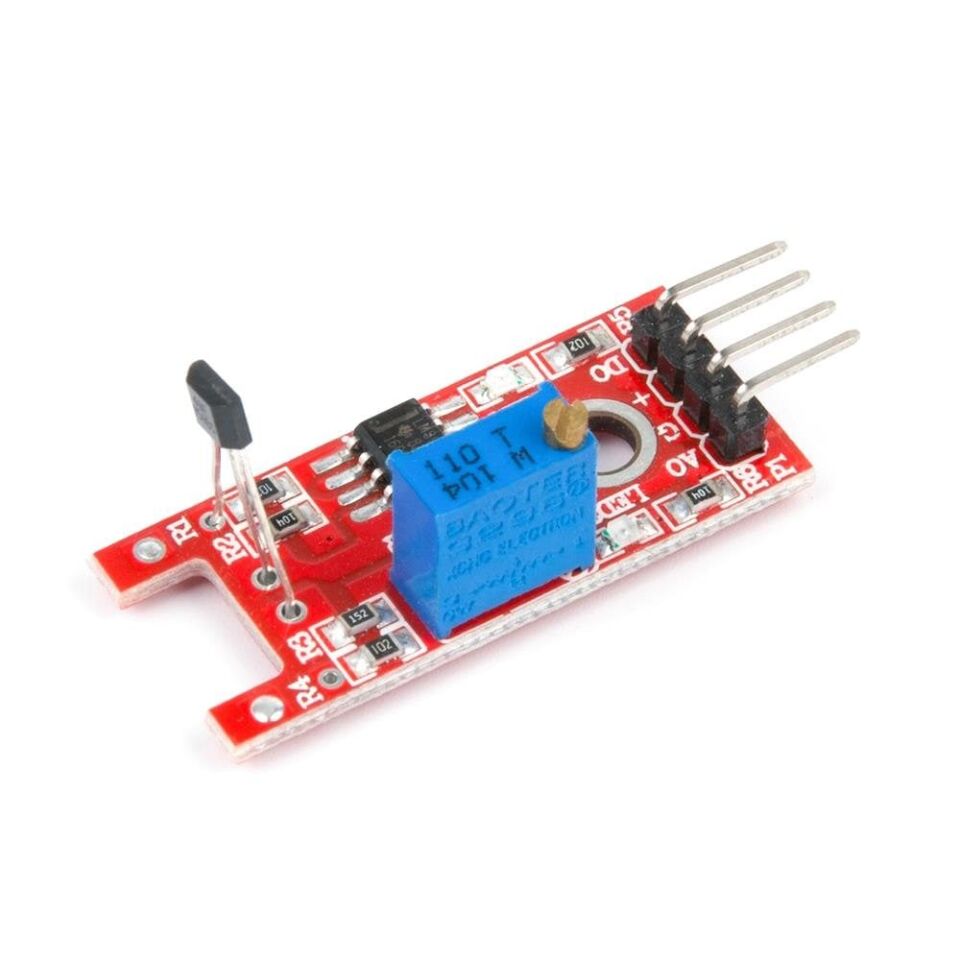

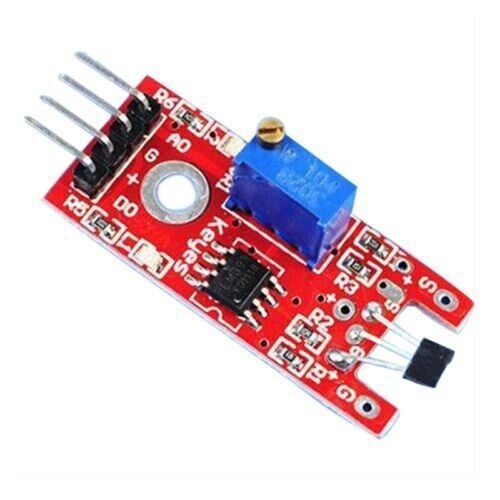

Manyetik Hall Etkili Sensör Kartı, yakınından geçen bir mıknatısın manyetik alanını algılayarak bunu dijital bir çıkış sinyaline çeviren temassız bir algılama modülüdür. Kart üzerindeki Hall etkili yarı iletken eleman, manyetik alan şiddeti belirli bir eşiği aştığında çıkış pininin durumunu HIGH ile LOW arasında değiştirir; böylece hareketli bir mekanik anahtara veya fiziksel temasa gerek kalmadan hareket, konum ya da devir bilgisi elde edilir. Üç pinli (VCC, GND, DO) sade yapısı sayesinde Arduino gibi 5V lojik seviyeli geliştirme kartlarına doğrudan, 3.3V lojikli ESP8266/ESP32 ve Raspberry Pi kartlarına ise basit bir seviye kaydırıcı ile bağlanabilir. Aşınma ve fiziksel temas olmadan çalıştığı için motor devri sayma, kapı-pencere açılma algılama, konum belirleme ve akış sayacı gibi hem hobi hem de eğitim amaçlı projelerde sıkça tercih edilen pratik, düşük maliyetli bir sensör kartıdır. Mekanik anahtarların aksine hareketli parçası olmadığından kirlenme, oksitlenme veya fiziksel yorulma gibi arızalara karşı da daha dayanıklıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• Manyetik alanı temassız olarak algılayıp anlık dijital sinyale çevirir; mekanik anahtarların aksine sürtünme, kıvılcım veya aşınma yaşamaz.
• Üç pinli sade yapısı sayesinde kablolama basittir, bu da özellikle yeni başlayanlar için devre kurulum süresini kısaltır ve hata yapma ihtimalini azaltır.
• Kart üzerindeki durum LED'i algılama anını gözle görülür şekilde bildirir, bu da mikrodenetleyiciye hiç kod yüklemeden bile bağlantının doğru çalıştığını test etmeyi mümkün kılar.
• 5V lojik seviyesiyle çalıştığı için Arduino Uno, Nano ve Mega gibi yaygın geliştirme kartlarına ek seviye kaydırıcı devre gerekmeden bağlanabilir.
• Hızlı anahtarlama tepkisi sayesinde dönen bir tekerlek veya motor milindeki devir bilgisini, yüksek hızlarda dahi kaçırmadan yakalayabilir.
• Kapalı yarı iletken yapısı toz, nem ve kirden mekanik switch'lere göre daha az etkilenir; bu da hareketli mekanik parçaların erişmesi zor olduğu kapalı gövdeli projelerde avantaj sağlar.
• Düşük maliyeti ve kolay temin edilebilirliği sayesinde prototip aşamasında birden fazla algılama noktasına ihtiyaç duyan projelerde ekonomik bir çözüm sunar.

Kullanım Alanları

• Bir motor miline veya bisiklet tekerleğinin jantına sabitlenen küçük bir mıknatısın her turda kart önünden geçmesiyle devir sayısı (RPM) hesaplamak.
• Bir dolap kapağı, çekmece veya pencere kanadının hareketli tarafına mıknatıs, sabit gövdesine sensörü yerleştirip Arduino ile açık/kapalı durumunu anlık izlemek.
• 3D yazıcı veya CNC eksenlerinde hareketli parçaya fiziksel temas etmeden, mekanik yıpranma olmadan son nokta (limit switch) algılaması yapmak.
• Bir su sayacı veya debimetre pervanesine küçük bir mıknatıs takarak her dönüşte üretilen darbeleri sayıp anlık akış hızını hesaplamak.
• Robot tekerleğine bağlı, üzerinde eşit aralıklı mıknatıslar bulunan bir kodlayıcı diskle birlikte kullanarak kat edilen mesafeyi tahmin etmek.
• Güvenlik dolabı veya giriş kapısı projelerinde, kapı açıldığında mıknatısın sensörden uzaklaşmasıyla tetiklenen temassız bir alarm devresi kurmak.
• Bir vantilatör veya egzersiz bisikleti pedal milinin dönüş hızını ölçerek ekrana anlık hız veya mesafe bilgisi yansıtan basit bir gösterge projesi yapmak.

Bağlantı ve Kullanım

Kartın VCC pini Arduino'nun 5V çıkışına, GND pini Arduino'nun GND ucuna, DO (dijital çıkış) pini ise kullanılacak dijital giriş pinine (örneğin D2) bağlanır. Mıknatıs sensöre yaklaştırıldığında DO pininin durumu değişir; bu değişim digitalRead() komutuyla düzenli aralıklarla okunabileceği gibi, hızlı olaylarda hiçbir geçişi kaçırmamak için bir kesme (interrupt) rutiniyle de yakalanabilir. Çıkışın açık kolektör tipte olabileceği modellerde kararlı bir okuma için Arduino'nun dahili pull-up direncinin (INPUT_PULLUP) etkinleştirilmesi ya da harici bir direnç eklenmesi gerekebilir; aksi hâlde okuma değeri kararsız görünebilir. Kararlı algılama için mıknatısın uygun kutbunun sensörün hassas yüzeyine dönük tutulması ve algılama mesafesi içinde konumlandırılması önemlidir. İlk kurulumda, koda geçmeden önce kart üzerindeki durum LED'inin mıknatıs yaklaştırılıp uzaklaştırıldığında yanıp söndüğünü gözlemleyerek bağlantının doğruluğunu görsel olarak doğrulamak faydalı olur. Sorun yaşanması durumunda bir multimetre ile DO pinindeki gerilim seviyesinin mıknatıs varlığına göre gerçekten değişip değişmediğini kontrol etmek, yazılım hatası ile bağlantı hatasını birbirinden ayırmayı kolaylaştırır.

Paket İçeriği

• 1 x Manyetik Hall Etkili Sensör Kartı

Dikkat Edilmesi Gerekenler

• Kartı belirtilen 5V gerilim sınırının üzerinde bir kaynağa bağlamayın; aşırı gerilim kalıcı hasara yol açabilir.
• VCC ve GND bağlantılarını ters yapmamaya dikkat edin; ters bağlama sensöre veya bağlı olduğu geliştirme kartına zarar verebilir.
• Mıknatısın kutbu yanlış yönde tutulursa sensör hiç tetiklenmeyebilir; algılama gerçekleşmiyorsa mıknatısı ters çevirip tekrar denemek gerekir.
• Çıkışın açık kolektör olabileceğini unutmayın; okuma kararsız görünüyorsa dahili veya harici bir pull-up direnci kullanın.
• Sensörü güçlü parazit kaynaklarından (motor, röle bobini, hoparlör mıknatısı gibi) mümkün olduğunca uzak tutun; aksi hâlde yanlış tetiklemeler görülebilir.
• Lehim noktalarına ve pinlere aşırı mekanik kuvvet uygulamaktan kaçının, küçük boyutlu kart bileşenleri kırılgan olabilir.
• Kartı nemli veya ıslak ortamlarda kullanmayın; koruma sınıfı olmadığından nem, elektronik devreye zarar verebilir.
• Algılama mesafesi kullanılan mıknatısın gücüne ve boyutuna göre değişir; projeye başlamadan önce farklı mıknatıs boyutlarıyla küçük bir deneme yapmak beklenmedik algılama sorunlarını baştan önler.
