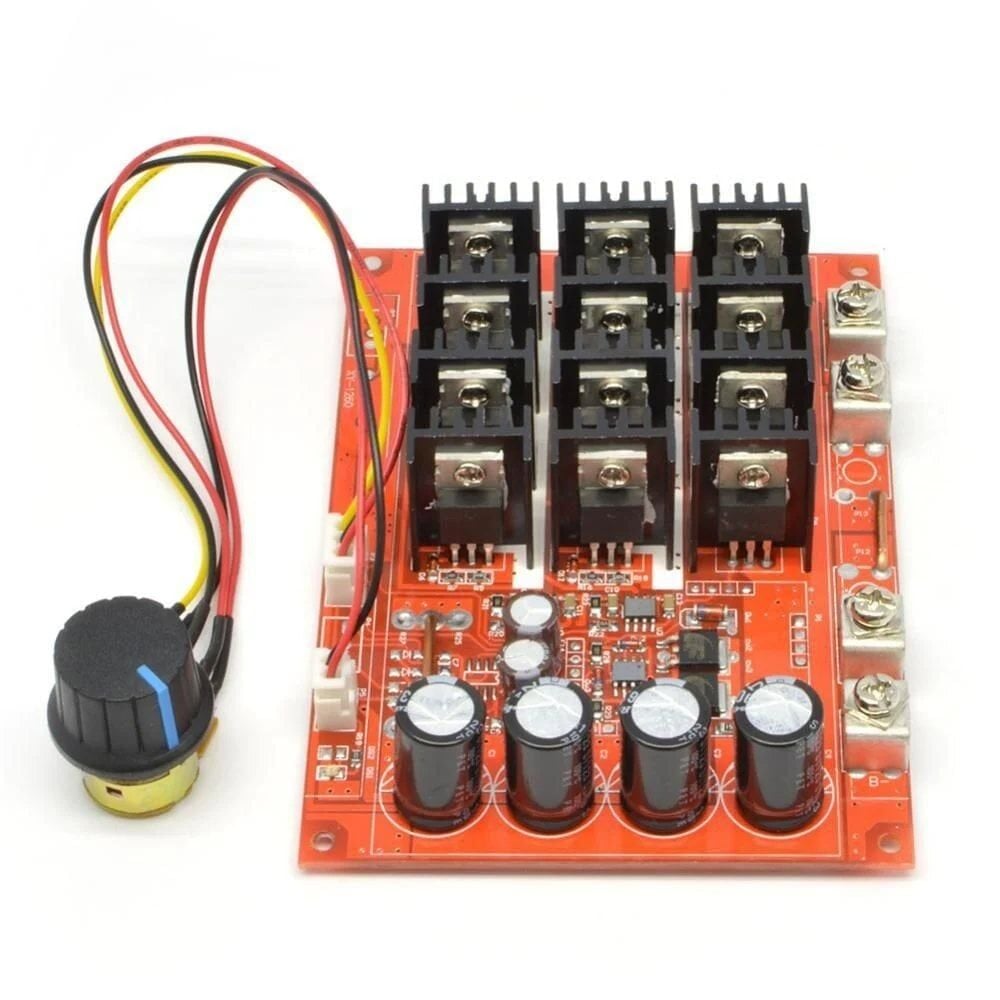

MAX DC 10V-50V 60A 3000W PWM Motor Hız Kontrol Kartı
MAX DC 10V-50V 60A 3000W PWM Motor Hız Kontrol Kartı, doğru akımla çalışan fırçalı DC motorların dönüş hızını darbe genişlik modülasyonu (PWM) yöntemiyle kademesiz olarak ayarlamak için tasarlanmış bir sürücü kartıdır. Kart üzerindeki potansiyometre döndürüldüğünde motora uygulanan gerilimin duty cycle'ı değişir, bu sayede motor mekanik bir dirence ihtiyaç duymadan yumuşak ve verimli şekilde yavaşlatılıp hızlandırılabilir. Klasik dirençli (rheostat) hız ayar yöntemlerinin aksine PWM kontrolde motora tam gerilim genlikli ama kısa süreli darbeler halinde enerji aktarılır; bu sayede fazla enerji ısıya dönüşüp boşa harcanmaz, motor düşük devirlerde bile torkunu büyük ölçüde korur. 10-50V DC giriş aralığı ve 60A / 3000W'a kadar yük kapasitesiyle küçük hobi motorlarından yüksek akım çeken güçlü DC motorlara kadar geniş bir uygulama yelpazesinde kullanılabilir. Üzerindeki güç MOSFET'i ve alüminyum soğutucusu sayesinde yüksek akımlarda da düşük ısı kaybıyla çalışmaya devam eder ve sürekli rejimde daha güvenilir bir performans sunar.
Teknik Özellikler
| Giriş Gerilimi | DC 10V - 50V |
| Maksimum Akım | 60A |
| Maksimum Güç | 3000W |
| Kontrol Yöntemi | PWM (Darbe Genişlik Modülasyonu) |
| Hız Ayarı | Kart üzerindeki potansiyometre (döner düğme) ile kademesiz ayar |
| Motor Yönü | Tek yönlü çalışır, yön değiştirme (revers) özelliği yoktur |
| Anahtarlama Elemanı | Yüksek akımlı güç MOSFET |
| Soğutma | Kart üzerinde alüminyum soğutucu bulunur |
| Bağlantı Terminalleri | Güç girişi ve motor çıkışı için vidalı klemensler |
| Uyumlu Motor Tipi | Fırçalı DC motor |
| Verimlilik | PWM anahtarlamalı kontrol, dirençli (rheostat) yöntemlere göre düşük ısı kaybı ve yüksek verim sağlar |
| Giriş Tipi | Yalnızca DC gerilimle çalışır, AC şebeke hattına bağlanmaz |
| Motor Bağlantısı | 2 telli fırçalı DC motorlarla doğrudan uyumludur |
| Harici Kontrolcü İhtiyacı | Bağımsız çalışır, ayrı bir mikrodenetleyici veya PLC gerektirmez |
| Muhafaza | Kasasız, açık devre kartı (PCB) olarak sunulur |
| Kullanım Ortamı | Kuru ve iyi havalandırılan iç mekanlar için uygundur, suya/neme karşı koruması yoktur |
Öne Çıkan Özellikler
- Geniş 10V-50V DC giriş aralığı sayesinde farklı gerilim seviyelerindeki motor sistemlerinde kullanılabilir.
- 60A'e kadar akım ve 3000W'a kadar güç kapasitesiyle yüksek güçlü DC motorları sürebilir.
- PWM kontrol yöntemi, dirençli hız ayarına göre çok daha az ısı üretir ve enerjiyi daha verimli kullanır.
- Üzerindeki potansiyometre ile motor hızı ek bir cihaza veya yazılıma gerek kalmadan elle kademesiz olarak ayarlanır.
- Vidalı klemens bağlantıları sayesinde kablolama hızlı ve sağlam şekilde yapılır.
- Kart üzerindeki alüminyum soğutucu, yüksek akımlarda güç MOSFET'inin aşırı ısınmasını sınırlar.
- Kompakt kart tasarımı, proje kutusu içine veya bir pano üzerine kolayca monte edilebilir.
- Bağımsız çalışan bir kart olduğu için ayrı bir mikrodenetleyici, sürücü yazılımı veya harici besleme devresi kurmaya gerek kalmaz.
Kullanım Alanları
- Akü ile beslenen fırçalı DC motorlu bir fanın veya havalandırma körüğünün hızını kademesiz olarak ayarlamak.
- Atölyede kullanılan büyük bir DC motorlu matkap veya taşlama tezgahının devrini yüke göre ayarlamak.
- Güneş paneli veya akü ile beslenen bir su pompasının debisini motor hızını değiştirerek kontrol etmek.
- Fırçalı DC motorla tahrik edilen küçük bir taşıyıcı arabanın veya el arabasının ileri hareket hızını kademesiz ayarlamak.
- Endüstriyel bir konveyör bandını tahrik eden DC motorun hızını üretim hattının ihtiyacına göre değiştirmek.
- Tarım sulama sistemlerinde akülü bir DC pompanın devrini toprağın nem durumuna göre elle ayarlamak.
Bağlantı ve Kullanım
Kartın giriş tarafındaki "+" ve "-" işaretli vidalı klemenslerine 10-50V DC güç kaynağının veya akünün uçları bağlanır; kutuplar ters bağlanırsa kart veya motor zarar görebilir. Çıkış tarafındaki klemenslere ise sürülecek fırçalı DC motorun iki ucu bağlanır; kart tek yönlü çalıştığı için motorun dönüş yönü, bu iki ucun klemense bağlanma sırasına göre sabit olarak belirlenir. Kart üzerindeki potansiyometre bir yöne çevrildikçe motora uygulanan ortalama gerilim artar ve motor hızlanır, ters yöne çevrildikçe motor yavaşlar. Kartı ilk defa devreye alırken potansiyometrenin en düşük hız konumunda olduğundan emin olunması, motorun ani yüksek akım çekmesini önler. Güç kaynağı ile kart arasındaki kablo kesitinin, çekilecek maksimum akıma (60A'e kadar) uygun kalınlıkta seçilmesi, hem gerilim düşümünü hem de kablonun aşırı ısınmasını engeller. Kart devreye alındıktan sonra motorun yükü altında birkaç dakika çalıştırılıp soğutucu sıcaklığının kontrol edilmesi, bağlantıların ve seçilen kablo kesitinin yeterli olup olmadığını görmek açısından faydalıdır.
Paket İçeriği
- 1 adet MAX DC 10V-50V 60A 3000W PWM motor hız kontrol kartı
- Kart üzerine fabrika çıkışında monte edilmiş potansiyometre (hız ayar düğmesi)
- Güç girişi ve motor çıkışı için üzerine monte edilmiş vidalı klemensler
- Yüksek akımlı MOSFET için kart üzerinde hazır bulunan alüminyum soğutucu
Dikkat Edilmesi Gerekenler
- Giriş gerilimi ve motor akımı kartın belirtilen 10-50V / 60A sınırlarını aşmamalıdır, aksi halde MOSFET veya kartın kendisi zarar görebilir.
- Güç girişi ters kutupla bağlanmamalıdır; ters polarite kartı kalıcı olarak bozabilir.
- Yüksek akımlarda kart ısınabileceğinden iyi havalandırılan bir yere monte edilmeli, soğutucunun üzeri kapatılmamalıdır.
- Kart tek yönlü çalıştığından motor yönünü tersine çevirme özelliği yoktur; iki yönlü çalışma gerekiyorsa ayrı bir H-köprüsü sürücü kullanılmalıdır.
- Vidalı klemens bağlantıları sıkıca sabitlenmelidir; özellikle yüksek akım çekilen uygulamalarda gevşek bağlantı kıvılcım ve aşırı ısınmaya yol açabilir.
- Kartın çıplak devre yapısı nedeniyle nem, toz ve iletken parçacıklardan korunmalı, kısa devre riskine karşı uygun bir kutu içine yerleştirilmelidir.
- Kartla birlikte kullanılacak güç kaynağının veya akünün, motorun kalkış anında çekebileceği yüksek akımı karşılayabilecek kapasitede olduğundan emin olunmalıdır.
