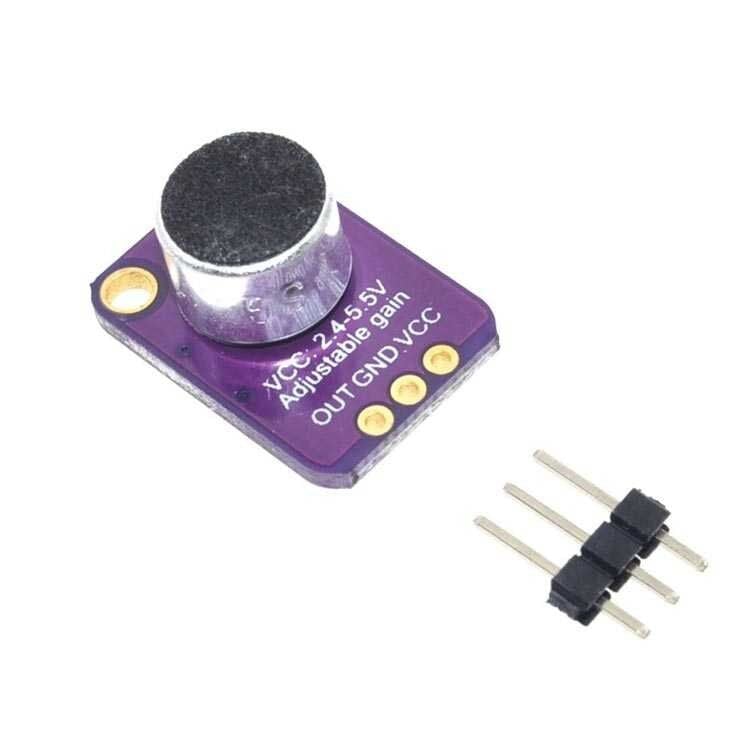

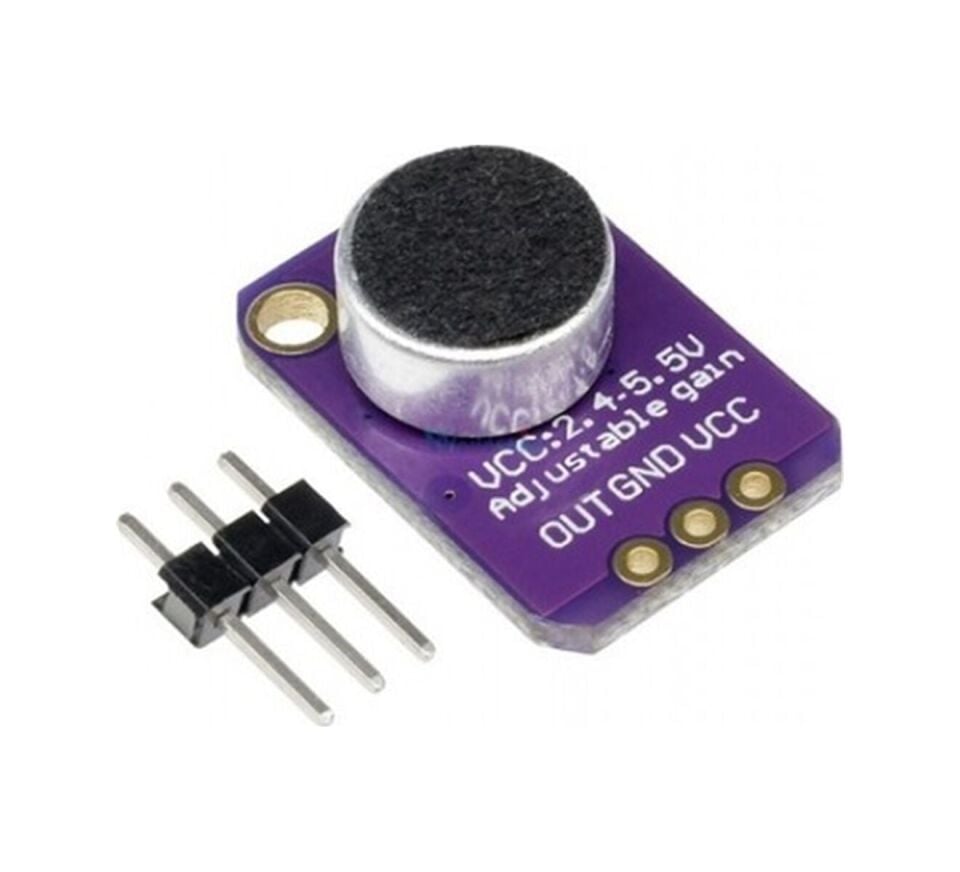

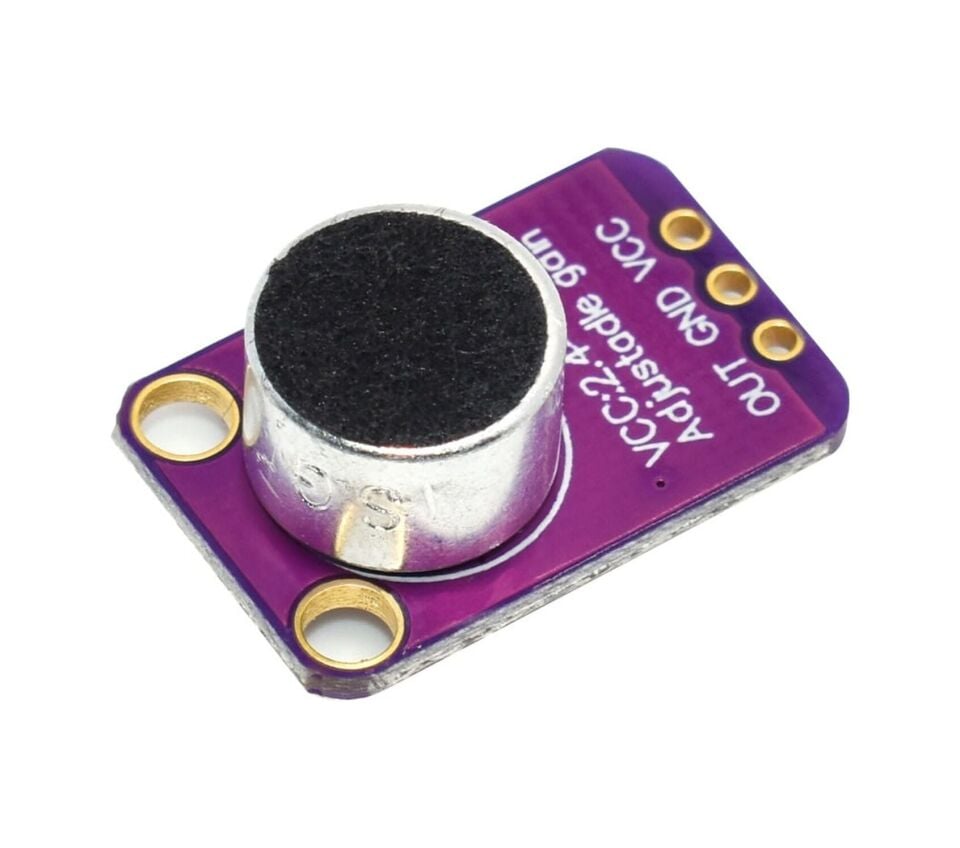

MAX4466 Electret Mikrofon Modülü

MAX4466 Elektret Mikrofon Modülü, ortam sesini elektrik sinyaline çeviren bir elektret kondansatör mikrofon kapsülü ile bu sinyali yükselten MAX4466 op-amp tabanlı bir amplifikatör devresini tek bir kartta birleştirir. Mikrofon, ses dalgalarındaki basınç değişimlerini çok küçük genlikli bir gerilime dönüştürür; MAX4466 bu zayıf sinyali, kart üzerindeki trimmer potansiyometre ile 25-125 kat arasında ayarlanabilen bir kazançla yükseltip OUT pininden, besleme geriliminin yarısı (VCC/2) seviyesinde ortalanmış analog bir çıkış olarak verir. Bu çıkış bir mikrodenetleyicinin analog (ADC) pinine bağlanarak ses seviyesi ölçümü, ses tetiklemeli anahtarlama veya basit ses analizi uygulamalarında kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Kart üzerindeki küçük trimmer potansiyometre, ince uçlu bir tornavida ile çevrilerek kazancı 25 kattan 125 kata kadar kolayca ayarlamaya izin verir.
• MAX4466 op-ampı yalnızca yaklaşık 24 µA gibi çok düşük bir çalışma akımı çeker, bu sayede pille beslenen taşınabilir projelerde enerji tüketimine belirgin bir yük getirmez.
• 2,4V ile 5,5V arasında geniş bir gerilim aralığında çalıştığı için hem 3,3V hem de 5V lojik seviyeli geliştirme kartlarıyla doğrudan uyumludur.
• 600 kHz kazanç bant genişliği çarpımı, düşük kazanç ayarlarında (25x civarı) işitilebilir ses bandının tamamını kapsar; kazanç yükseltildikçe bant genişliği daralır (125x ayarda yaklaşık 4,8 kHz), bu nedenle yüksek frekanslı ses içeriği önemliyse kazanç düşük tutulmalıdır.
• 112 dB güç kaynağı reddi oranı ve 126 dB ortak mod reddi oranı, besleme hattından ve ortak mod gürültüsünden gelen parazitlerin çıkışa yansımasını büyük ölçüde azaltır.
• Sadece üç pinli (VCC, GND, OUT) basit arayüzü sayesinde harici bileşen eklemeye gerek kalmadan doğrudan bir analog giriş pinine bağlanabilir.
• Kart üzerinde mikrofon için gerekli öngerilim (bias) devresi hazır olarak bulunur, bu sayede kullanıcının ayrıca bir öngerilim direnci veya besleme kapasitörü eklemesine gerek kalmaz.
• Analog çıkışı sayesinde Arduino, ESP8266/ESP32 ve STM32 gibi analog giriş (ADC) pinine sahip hemen her mikrodenetleyici kartla ek bir dönüştürücü olmadan kullanılabilir.

Kullanım Alanları

• Bir odadaki ortam ses seviyesini sürekli ölçüp belirli bir gürültü eşiği aşıldığında bir LED veya buzzer ile uyarı üreten basit bir ses seviyesi göstergesi kurmak.
• Alkış veya el çırpma sesini algılayarak bir rölenin ya da lambanın açılıp kapanmasını sağlayan alkışla kontrol edilen anahtar devresi tasarlamak.
• Bir bebek odasında ağlama sesini algılayıp mikrodenetleyici üzerinden ebeveyne bildirim ya da alarm tetikleyen basit bir bebek izleme yardımcısı yapmak.
• Ses şiddetine göre parlaklığı veya rengi değişen, müzikle senkronize LED şerit ya da ışık gösterisi (ses-ışık organı) projeleri geliştirmek.
• Bir atölye veya makine odasında motor ya da kompresör gürültüsünü izleyerek anormal ses seviyesinde erken uyarı üreten basit bir gürültü izleme sistemi kurmak.
• Robotik projelerde belirli bir ses şiddetine ulaşıldığında hareket başlatma veya durdurma gibi basit ses tepkili davranışlar tasarlamak.
• Bir eğitim setinde öğrencilere analog sinyal okuma, eşikleme ve basit dijital sinyal işleme kavramlarını gösteren bir "ses seviyesi ölçer" deney düzeneği kurmak.

Bağlantı ve Kullanım

Modülün VCC pini mikrodenetleyicinin 3,3V veya 5V besleme çıkışına, GND pini ise ortak toprak hattına bağlanır. OUT pini, Arduino üzerindeki A0 gibi bir analog giriş pinine doğrudan bağlanarak analogRead() komutuyla okunabilir; okunan değer besleme geriliminin yarısı (yaklaşık VCC/2) civarında sabit bir seviye etrafında salınır ve ses şiddeti arttıkça bu ortalama değerin etrafındaki dalgalanma genişler. Kart üzerindeki trimmer potansiyometre bir tornavida ile çevrilerek kazanç, çalışılan ortamın gürültü seviyesine ve uygulamanın hassasiyet ihtiyacına göre ayarlanır; kazanç gereğinden yüksek tutulursa sessiz bir ortamda bile çıkış üst veya alt sınıra yapışabilir (kırpılma). Ham analog okumadan anlamlı bir ses seviyesi elde etmek için genellikle sabit DC ortalaması çıkarılır ve belirli bir zaman penceresi içindeki en yüksek ile en düşük okuma arasındaki fark (tepe-tepe genlik) hesaplanır. Besleme kaynağının mümkün olduğunca gürültüsüz ve stabil olması, tekrarlanabilir ölçüm sonuçları elde etmek açısından önemlidir; anahtarlamalı bir güç kaynağı yerine doğrusal (linear) regülatörden veya bataryadan beslemek, çıkışa binen elektriksel gürültüyü azaltır.

Paket İçeriği

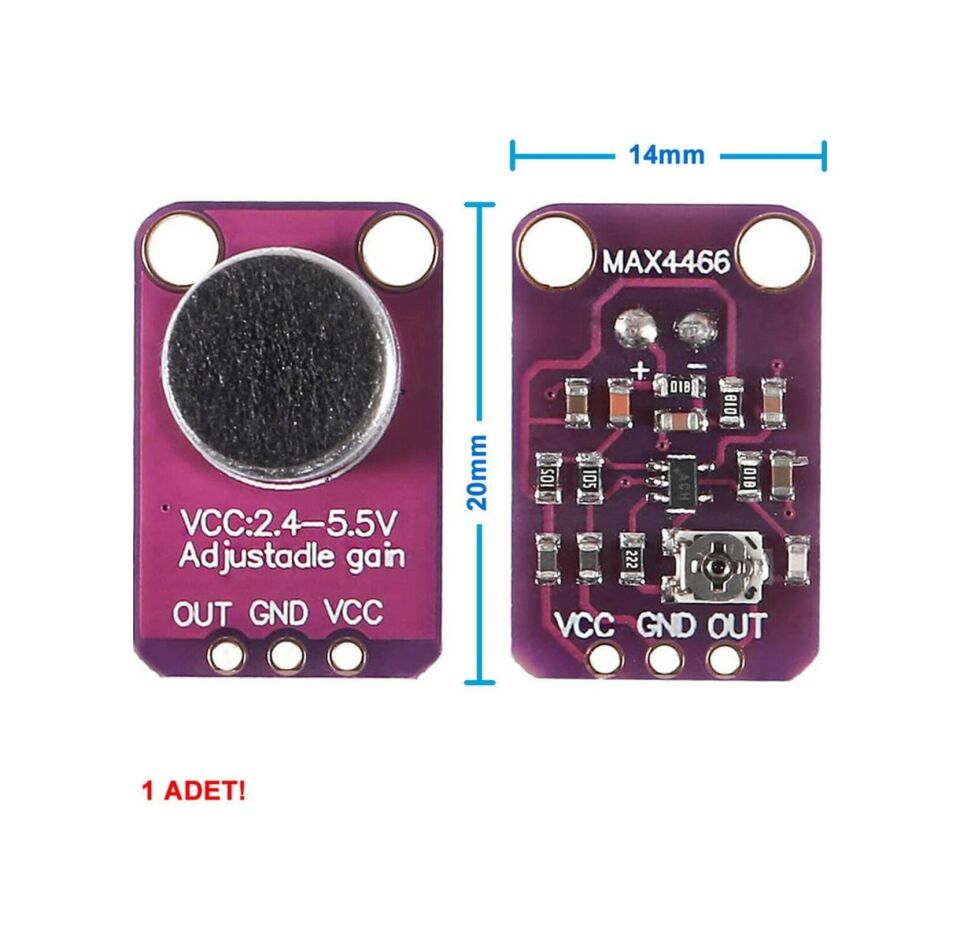

• 1 adet MAX4466 Elektret Mikrofon Amplifikatör Modülü (mikrofon kapsülü kart üzerinde lehimli olarak gelir)
• Kazanç ayarı için kart üzerine monte edilmiş trimmer potansiyometre
• VCC, GND, OUT bağlantı pedleri (pin header modele göre takılı veya takılmamış olarak gelebilir)
• Bağlantı için jumper kablo pakete dahil değildir, ihtiyaç halinde ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Mikrofon kapsülünün ses giriş deliğini kapatacak şekilde bir muhafaza içine yerleştirmeyin; delik kapanırsa hassasiyet ciddi şekilde düşer.
• Kazanç çok yüksek ayarlandığında sessiz bir ortamda bile çıkışta gürültü veya kırpılma (clipping) görülebilir; kazancı uygulamaya göre kademeli olarak artırarak ayarlayın.
• OUT pini her zaman VCC/2 civarında sabit bir DC bileşen taşır; bu DC seviyeyi hesaba katmadan doğrudan sıfır referanslı bir ses genliği okumaya çalışmak yanlış sonuç verir.
• Modül besleme hattındaki gürültüye karşı belirli ölçüde korunsa da, uzun ve düzensiz kablolarla besleme yapmak sinyal/gürültü oranını bozabilir; kısa ve düzenli kablolama tercih edilmelidir.
• Kartı yüksek nemden ve doğrudan hava akımından (üfleme, fan çıkışı) uzak tutmak gerekir; elektret kapsül bu koşullarda hatalı veya kararsız ölçüm verebilir.
• Besleme gerilimini 5,5V üst sınırının altında tutun; bu sınırın aşılması entegreye kalıcı zarar verebilir.
• VCC ve GND bağlantılarını ters yapmayın; ters gerilim uygulanması entegreyi kalıcı olarak bozabilir.
• Lehimleme yaparken pedlere aşırı ısı uygulamaktan kaçının; ince pedler ve mikrofon kapsülü uzun süreli ısıya duyarlıdır.
• Modülü mekanik titreşim yapan bir yüzeye sabitlerken dikkatli olun; kart üzerinden gelen titreşimler mikrofonun algıladığı gerçek ortam sesiyle karışıp ölçümü bozabilir.
