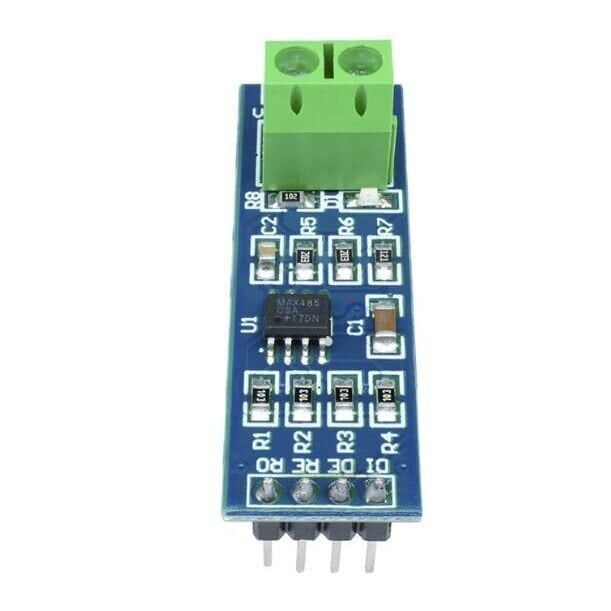

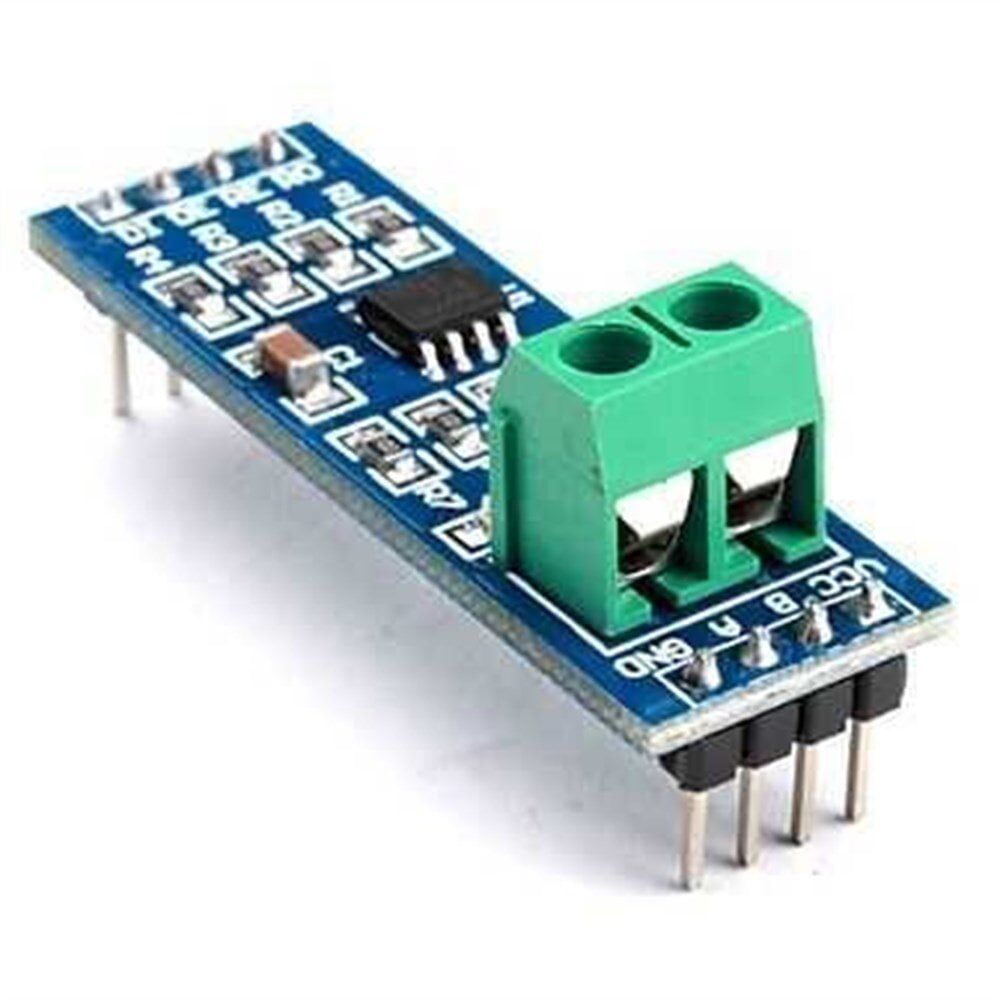

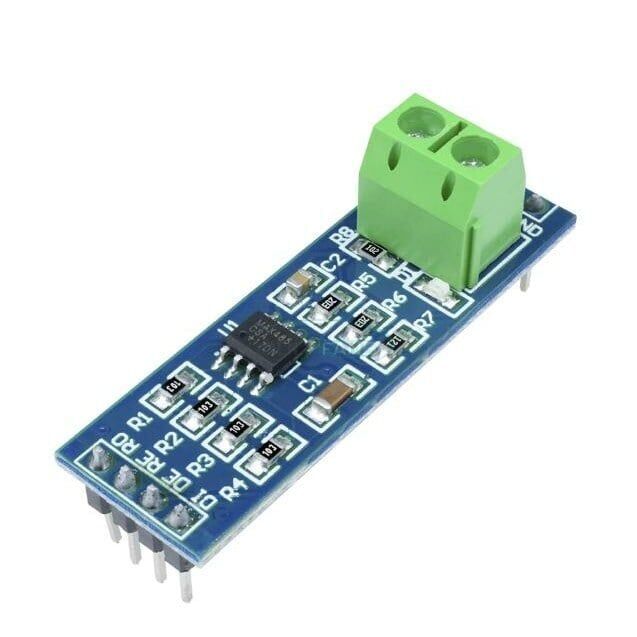

MAX485 TTL-RS485 Seri Dönüştürücü Modülü
MAX485 TTL-RS485 Seri Dönüştürücü Modülü, Maxim Integrated tarafından üretilen MAX485 entegresi üzerine kurulu, mikrodenetleyicinin UART (TTL seviye) çıkışını endüstriyel RS-485 diferansiyel hattına çeviren yarı çift yönlü bir haberleşme modülüdür. Modül; Arduino, ESP32, STM32 gibi geliştirme kartlarının seri portunu, uzun mesafeli ve çok noktalı (multidrop) RS-485 ağlarına bağlamak için kullanılır. Üzerindeki DE ve RE kontrol pinleri sayesinde aynı iki telli hat üzerinden hem veri gönderilir hem de veri alınır; gönderme ve alma aynı anda değil sırayla yapılır. Diferansiyel sinyal yapısı sayesinde gürültülü ortamlarda ve uzun kablo hatlarında veri bütünlüğü korunur, bu nedenle fabrika otomasyonu, PLC haberleşmesi ve Modbus RTU gibi uygulamalarda sıkça tercih edilir.
Teknik Özellikler
| Kullanılan Entegre | MAX485 (Maxim Integrated / Analog Devices) |
| Haberleşme Protokolü | RS-485 (diferansiyel) |
| Çalışma Gerilimi | 5V DC |
| IC Besleme Gerilimi Aralığı | 4,75V - 5,25V |
| Maksimum Veri Hızı | 2,5 Mbps (slew-rate sınırlaması yok) |
| Haberleşme Yönü | Yarı çift yönlü, tek diferansiyel çift üzerinden |
| Hat Üzerindeki Maksimum Cihaz Sayısı | 32 alıcı-verici (standart yük birimiyle) |
| Kontrol Pinleri | DE (Sürücü Etkinleştirme, aktif yüksek), RE (Alıcı Etkinleştirme, aktif düşük) |
| Mantık Seviyesi Pinleri | DI (Sürücü Girişi / TX), RO (Alıcı Çıkışı / RX) |
| Hat Çıkış Pinleri | A ve B (diferansiyel RS-485 hat uçları) |
| Ortak Mod Giriş Gerilim Aralığı | -7V ile +12V arası |
| Alıcı Giriş Direnci | Minimum 12 kΩ (1 birim yük) |
| Sürücü Kısa Devre Koruması | Çıkış akımı sınırlaması ile hat çakışmalarına karşı korumalı |
| Aşırı Isınma Koruması | Dahili termal kapama (thermal shutdown) devresi |
| Sürücü/Alıcı Devre Dışı Bırakma | DE düşük ve RE yüksek iken sürücü ve alıcı devre dışı kalır (MAX485'te ayrı bir düşük güçlü kapanma modu yoktur) |
| IC Paket Tipi | 8 pinli DIP/SOIC (modül kartına monte edilmiş) |
| Önerilen Kablo Tipi | Bükümlü çift (twisted pair) kablo |
| Modül Bağlantı Uçları | VCC, GND, DI, DE, RE, RO, A, B (8 pin) |
Öne Çıkan Özellikler
- MAX485 entegresi sayesinde TTL seviyesindeki seri veriyi, çok daha uzun mesafelere gürültüsüz taşınabilen endüstriyel RS-485 diferansiyel sinyaline dönüştürür.
- Aynı iki telli hat üzerinde 32 adede kadar alıcı-vericinin çok noktalı (multidrop) şekilde bağlanmasına imkan tanıyarak tek bir kontrolcüden onlarca cihazın yönetilmesini sağlar.
- DE ve RE kontrol pinleri ile gönderme ve alma yönü mikrodenetleyici tarafından yazılımsal olarak anlık şekilde değiştirilebilir, bu da tek çift kablo üzerinden iki yönlü haberleşmeyi mümkün kılar.
- Diferansiyel sinyal yapısı sayesinde ortak mod gürültüsüne karşı yüksek bağışıklık sağlar; endüstriyel motor, kaynak makinesi gibi elektriksel gürültü kaynaklarının yakınında bile veri bütünlüğünü korur.
- Sürücü çıkışları kısa devre akım sınırlamasına ve dahili termal kapama korumasına sahiptir; hat üzerinde birden fazla vericinin yanlışlıkla aynı anda etkinleşmesi durumunda entegre kendini korur.
- Standart 8 pinli entegre üzerine kurulu sade modül tasarımı, breadboard ve delikli plaket üzerinde kolay prototipleme imkanı sunar ve Modbus RTU gibi yaygın endüstriyel protokollerle uyumlu bir fiziksel katman sağlar.
Kullanım Alanları
- Bir üretim hattındaki birden fazla PLC'yi tek bir RS-485 hattı üzerinden merkezi bir denetleyiciye bağlayıp üretim verilerini tek noktadan toplamak.
- Sera otomasyonunda birbirinden yüzlerce metre uzaktaki nem ve sıcaklık sensör kutularını tek bir Arduino'ya Modbus RTU protokolüyle bağlayıp sulama kararlarını merkezi olarak vermek.
- Elektrik sayaçlarından ve enerji analizörlerinden toplanan tüketim verilerini RS-485 hattı üzerinden merkezi bir izleme yazılımına ya da SCADA sistemine aktarmak.
- Bir bina otomasyon sisteminde farklı katlardaki aydınlatma veya iklimlendirme kontrol modüllerini tek hat üzerinden zincirleme bağlayıp tek bir panelden yönetmek.
- CNC tezgahı, servo sürücü veya frekans konvertörü gibi uzun kablo mesafesi gerektiren endüstriyel cihazlarla gürültüye dayanıklı, kesintisiz haberleşme kurmak.
- Depo veya tarım arazisi gibi geniş alanlarda dağınık halde bulunan çok sayıda sensör düğümünü tek bir veri hattında toplayarak kablolama maliyetini düşürmek.
- Güneş enerjisi santrallerinde birden fazla inverterin ürettiği verimi tek bir RS-485 hattı üzerinden izleme merkezine iletmek.
Bağlantı ve Kullanım
Modülün VCC ve GND pinleri mikrodenetleyicinin 5V ve GND uçlarına, DI pini mikrodenetleyicinin seri TX ucuna, RO pini ise seri RX ucuna bağlanır. DE ve RE pinleri genellikle birbirine kısa devre edilip mikrodenetleyicinin boş bir dijital çıkış pinine bağlanır; bu pin HIGH yapıldığında modül veri gönderme moduna, LOW yapıldığında ise veri alma moduna geçer. Hat tarafındaki A ve B uçları, hattaki diğer tüm RS-485 cihazlarının A ve B uçlarına aynı isimle (A-A, B-B) paralel şekilde bağlanır. Hattın iki ucundaki cihazlarda, sinyal yansımalarını önlemek için genellikle 120 ohm değerinde bir sonlandırma direnci kullanılması önerilir. Yazılım tarafında, veri gönderilmeden hemen önce DE/RE pini gönderme moduna alınmalı, gönderim tamamlandıktan sonra tekrar alma moduna döndürülmelidir; aksi halde hat üzerindeki diğer cihazların gönderdiği veriler kaçırılabilir.
Paket İçeriği
- 1 x MAX485 TTL-RS485 seri dönüştürücü modülü
Dikkat Edilmesi Gerekenler
- Modül yarı çift yönlüdür; DE/RE pininin yönetim zamanlaması yazılımda hatalı ayarlanırsa veri gönderme ve alma çakışabilir ve hatlı okumalar oluşabilir.
- Modülün lojik pinleri (DI, RO, DE, RE) 5V/TTL seviyesindedir; 3,3V ile çalışan bir kartla kullanılacaksa seviye uyumu önceden kontrol edilmeli, gerekiyorsa seviye kaydırıcı kullanılmalıdır.
- A ve B hatları ters bağlanırsa haberleşme kurulmaz veya hatalı veri okunur; hattaki tüm cihazlarda A-A, B-B eşleşmesine dikkat edilmelidir.
- Uzun hatlarda ve yüksek baud hızlarında hattın uçlarına sonlandırma direnci eklenmemesi sinyal yansımalarına ve veri hatalarına yol açabilir.
- Hat boşta kaldığında (hiçbir verici aktif değilken) alıcı çıkışı standart MAX485'te tanımsız kalabilir; bu durumu önlemek için hatta bias (öngerilim) dirençleri kullanılması değerlendirilmelidir.
- Aynı hatta birden fazla cihaz varsa her birine farklı bir Modbus/slave adresi atanmalıdır ve modül çıplak bir PCB üzerinde ek koruma devresi içermeyebileceğinden, elektriksel gürültüsü yüksek endüstriyel ortamlarda harici koruma önlemleri değerlendirilmelidir.
