Mini RS232 TTL Dönüştürücü - MAX3232

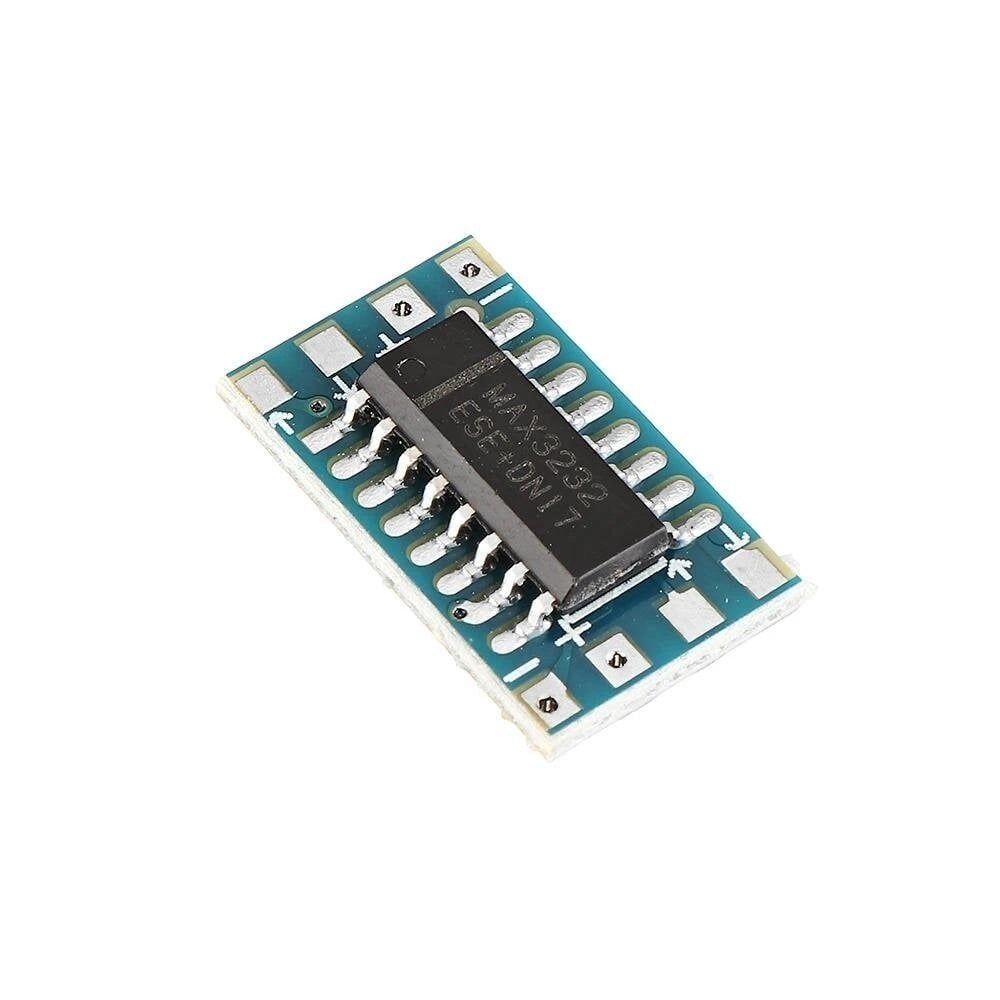

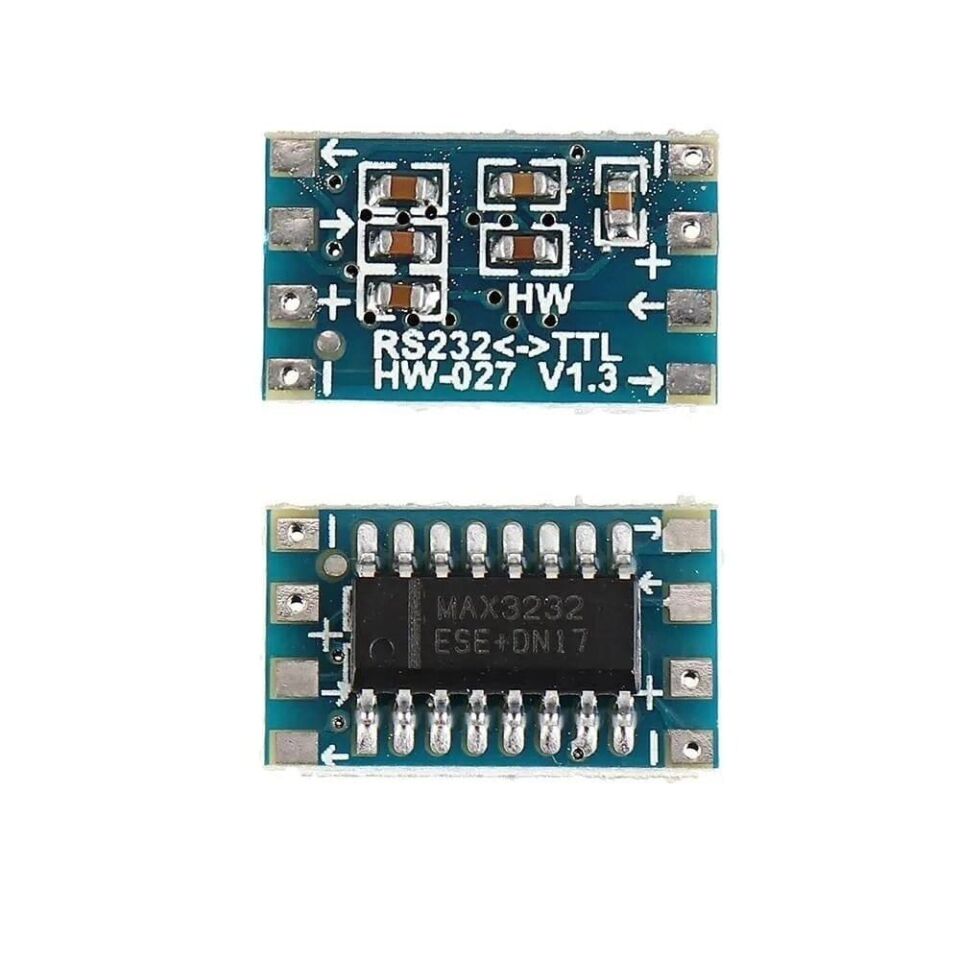

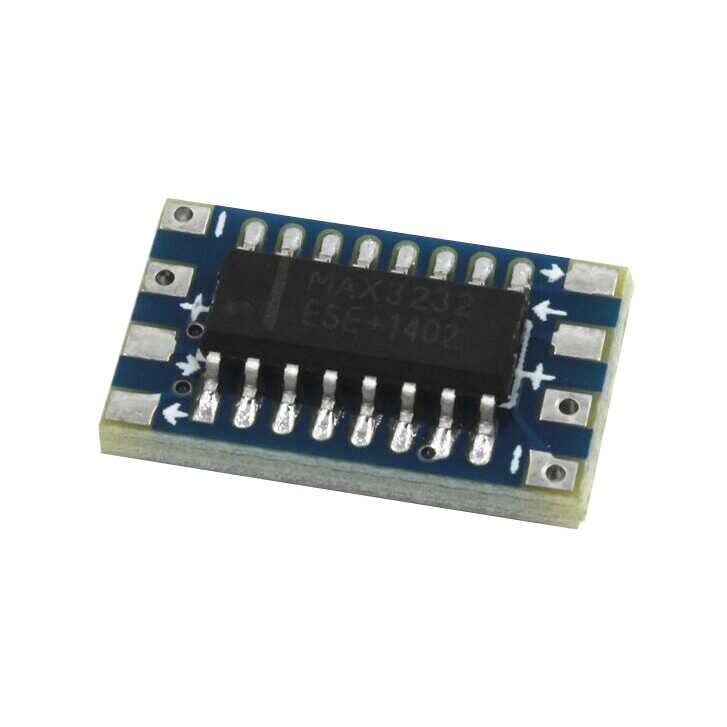

Mini RS232 TTL Dönüştürücü, MAX3232 entegresi üzerine kurulu küçük boyutlu bir seviye dönüştürücü karttır. Bilgisayarların, endüstriyel cihazların ve eski nesil donanımların kullandığı yaklaşık ±5V ile ±15V arasındaki RS232 seri haberleşme sinyallerini, mikrodenetleyicilerin (Arduino, ESP32, PIC, STM32 gibi) çalıştığı 3,3V veya 5V TTL mantık seviyesine çevirir; ters yönde de aynı dönüşümü yapar. Kart üzerindeki dahili şarj pompası devresi, tek bir besleme gerilimiyle RS232 için gereken hem pozitif hem negatif gerilim seviyelerini kendi üretir. Bu sayede harici ek bir güç kaynağına ihtiyaç duymadan, doğrudan mikrodenetleyici tabanlı projelere RS232 portu eklemek mümkün olur. Seri terminal cihazları, endüstriyel PLC'ler, ölçüm aletleri ve eski nesil donanımlarla haberleşme kurmak isteyen projelerde yaygın olarak tercih edilir. Kart, ek bir yazılım kütüphanesi gerektirmeden standart UART protokolüyle çalıştığından hızlı prototipleme, hata ayıklama ve laboratuvar ortamlarında basit ve güvenilir bir çözüm sunar; küçük boyutu sayesinde de mevcut projelere kolayca eklenebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• MAX3232 entegresi sayesinde hem 3,3V hem de 5V mantık seviyesiyle çalışan mikrodenetleyici kartlarıyla doğrudan uyumludur.
• Dahili şarj pompası devresi, tek bir besleme gerilimiyle RS232 için gereken pozitif ve negatif gerilim seviyelerini kendi üretir.
• Küçük kart boyutu sayesinde breadboard üzerinde veya dar montaj alanlarında kolayca kullanılabilir.
• 2 verici ve 2 alıcı kanal barındırdığı için aynı anda hem gönderme hem alma hattı kurulabilir.
• Düşük değerli şarj pompası kapasitörleri (4 x 0,1 µF) kullanarak kart üzerinde az yer kaplar.
• Standart DB9 konnektör sayesinde mevcut RS232 seri kablolarla doğrudan bağlantı kurulabilir.
• Düşük besleme akımı ile pil veya USB üzerinden beslenen taşınabilir projelerde de rahatlıkla kullanılabilir.
• Ek bir harici DC-DC dönüştürücü veya ayrı negatif gerilim kaynağına gerek kalmadan tek hatlı besleme ile RS232 seviyelerini üretebilir.
• Kart üzerinde ek bir mikroişlemci veya karmaşık bir yapılandırma gerektirmediğinden kurulumu ve devreye alınması hızlı ve basittir.

Kullanım Alanları

• Arduino veya ESP32 tabanlı bir denetleyiciyle eski bir endüstriyel PLC'nin RS232 portuna komut göndermek; böylece üretim hattındaki eski bir kontrol ünitesi modern bir otomasyon sistemine bağlanabilir.
• RS232 seri portu bulunmayan modern bir bilgisayarda, mikrodenetleyici üzerinden RS232 çıkışlı cihazlarla haberleşme köprüsü kurmak ve bu sayede eski donanımın kullanım ömrünü uzatmak.
• Barkod okuyucu, dijital terazi veya fiş yazıcı gibi RS232 çıkışlı cihazları bir mikrodenetleyici projesine entegre etmek; okunan veya tartılan veriyi doğrudan mikrodenetleyici üzerinde işleyip bir ekrana veya veritabanına aktarmak.
• CNC router veya lazer kesim makinesinin RS232 kontrol portuna hareket komutları iletmek ve makineyi bir bilgisayar veya mikrodenetleyici üzerinden uzaktan yönetmek.
• Seri konsol portu bulunan bir ağ anahtarının veya sunucu donanımının konfigürasyon arayüzüne bağlanıp terminal komutları çalıştırmak; kurulum ve bakım adımlarını bir mikrodenetleyici üzerinden otomatikleştirmek.
• Meteoroloji istasyonu veya endüstriyel ölçüm cihazı gibi RS232 çıkışlı ekipmanlardan veri okuyup mikrodenetleyiciye aktarmak ve toplanan veriyi kablosuz bir bağlantı üzerinden uzak bir sunucuya iletmek.
• Eski nesil modem veya GPS alıcısı gibi RS232 arayüzlü donanımları güncel bir geliştirme kartıyla test etmek ve bu cihazların çıkışını bir seri terminal üzerinden doğrulamak.

Bağlantı ve Kullanım

Kartın TTL tarafındaki VCC ve GND pinleri, mikrodenetleyicinin 3,3V veya 5V besleme hattına ve ortak toprağına bağlanır. Mikrodenetleyicinin TX pini kartın TXD pinine, RX pini ise kartın RXD pinine bağlanır (kart üzerindeki etiketler mikrodenetleyici tarafına göre isimlendirilmiştir; farklı bir baskı varsa kart üzerindeki serigrafi esas alınmalıdır). RS232 tarafındaki DB9 konnektör, standart bir seri kabloyla karşı cihazın RS232 portuna doğrudan takılır. Haberleşmenin sağlıklı çalışabilmesi için her iki taraftaki baud hızı, veri biti, durdurma biti ve parite ayarlarının birbirine eşit olması gerekir. Mikrodenetleyici tarafında yazılımsal seri port üzerinden (örneğin Arduino'da Serial veya SoftwareSerial kütüphaneleri ile) gönderilen veriler, kart tarafından otomatik olarak RS232 seviyesine yükseltilerek karşı cihaza iletilir; karşı cihazdan gelen sinyaller de aynı şekilde TTL seviyesine indirgenerek mikrodenetleyiciye ulaştırılır. İlk bağlantıda hatların doğru çalıştığını doğrulamak için bir seri port izleme yazılımıyla basit bir metin göndermek ve karşı uçta okunup okunmadığını kontrol etmek faydalı olur.

Paket İçeriği

• 1 adet Mini RS232 TTL Dönüştürücü kartı (MAX3232 entegresi ve DB9 konnektör monteli)
• Kart üzerinde monteli şarj pompası kapasitörleri

Dikkat Edilmesi Gerekenler

• TTL tarafındaki pinlere kesinlikle doğrudan RS232 seviyesinde gerilim (±5V ile ±15V arası) uygulanmamalıdır; aksi halde entegre kalıcı olarak hasar görebilir.
• Karta uygulanan besleme gerilimi 5,5V değerini aşmamalıdır.
• TXD ve RXD hatları kart üzerindeki etiketlere göre (mikrodenetleyici tarafına göre isimlendirilmiştir) doğru bağlanmalıdır; karıştırılırsa haberleşme kurulmaz.
• Bağlanan iki cihazın GND (toprak) hatları ortak olmalıdır; aksi halde gerilim seviyesi farkından kaynaklanan hatalı okumalar oluşabilir.
• Yüksek baud hızlarında (250 kbit/s'ye yakın değerlerde) uzun kablo ve yüksek hat kapasitansı veri hatalarını artırabilir, kablo boyu mümkün olduğunca kısa tutulmalıdır.
• Kart üzerindeki lehim noktalarına ve konnektöre aşırı mekanik kuvvet uygulanmamalı, DB9 konnektör takılıp çıkarılırken kart sabitlenmelidir.
• Besleme veya seri hatları bağlıyken kartın sıcak takılıp çıkarılmasından (hot-plug) kaçınılmalı, bağlantı değişiklikleri her iki cihaz da enerjisizken yapılmalıdır.
• Kart galvanik izolasyon içermediğinden, farklı toprak referansına sahip cihazlar arasında bağlantı kurulurken toprak döngüsü riskine dikkat edilmelidir.
