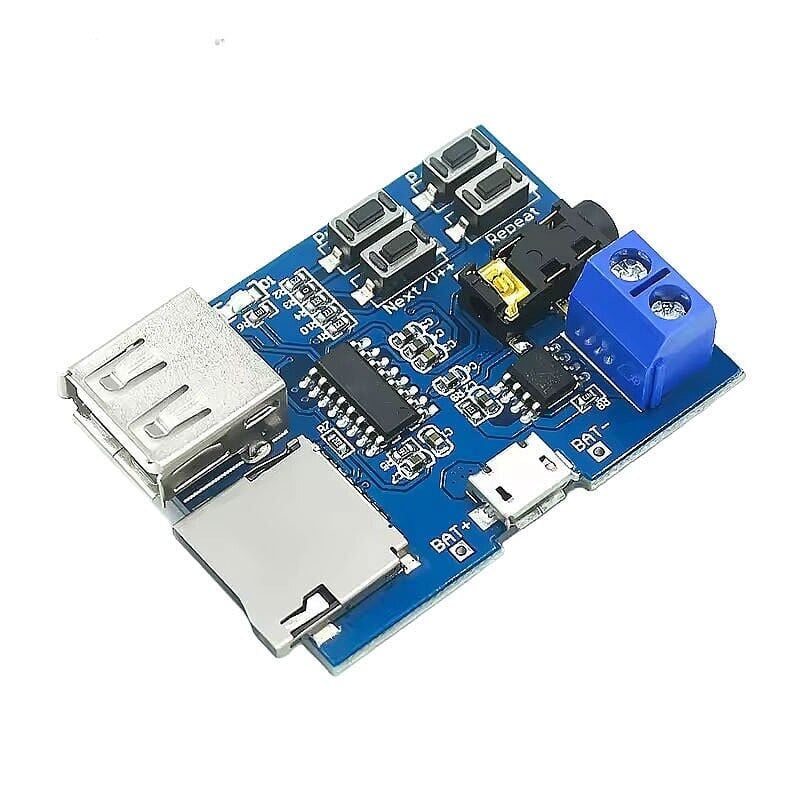

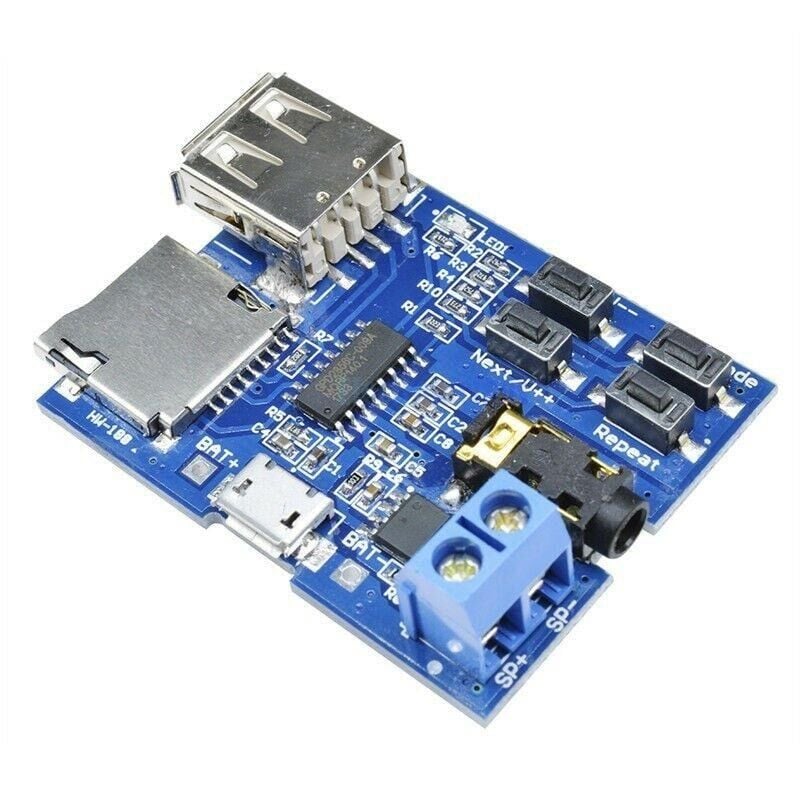

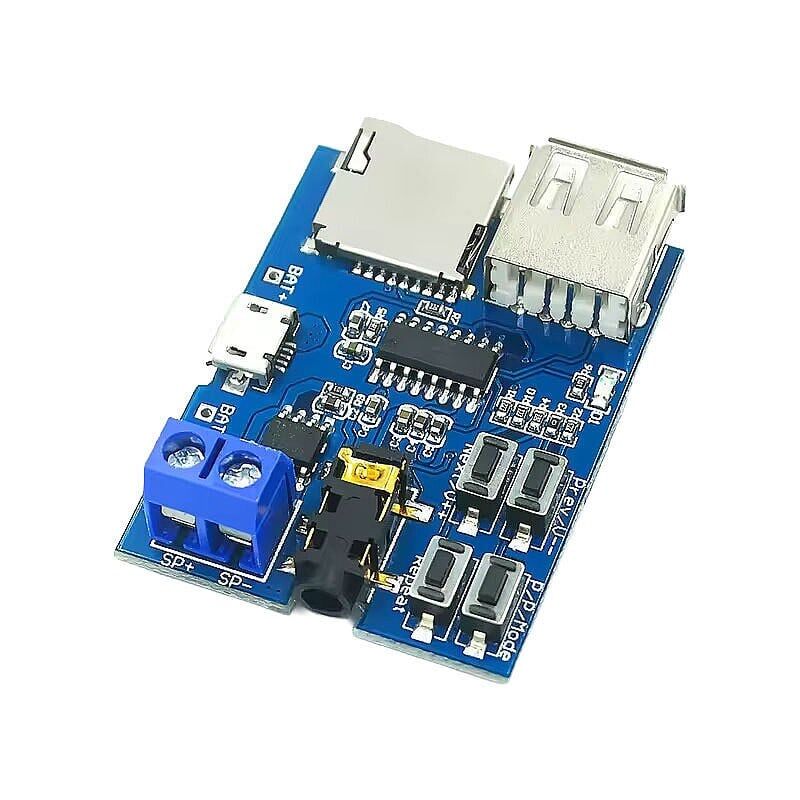

Mono 3W Amfi Devresi / MP3 Çalar Devresi

RN-0152 Mono 3W Amfi Devresi / MP3 Çalar Devresi, tek kanal (mono) ses çıkışı veren küçük bir entegre devre kartıdır. Kart üzerinde hem dijital ses dosyalarını (MP3) okuyup çalabilen bir çalma devresi hem de bu sesi hoparlörü sürecek seviyeye yükselten bir amplifikatör bölümü bir arada bulunur. Böylece harici bir ses kaynağına ya da ayrı bir amplifikatör kartına ihtiyaç duymadan, tek bir modül üzerinden ses dosyasından hoparlöre uzanan komple bir ses çalma zinciri kurulabilir. Bu yapı, projeye ayrı ayrı bir MP3 çözücü kartı ve ayrı bir amplifikatör kartı eklemek yerine tek bir kart üzerinden çözüm bulmak isteyen tasarımcılar için zaman ve yer kazandırır. Kompakt ve düşük güçlü yapısı sayesinde masaüstü elektronik projelerinden taşınabilir ses kaynaklarına, kapı zilinden maket sunumlarına, oyuncak tasarımlarından basit anons sistemlerine kadar birçok DIY uygulamasında tek başına ses üretme ve yükseltme görevini üstlenebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kart üzerinde hem MP3 ses çalma hem de mono amplifikasyon işlevini bir arada sunar, bu sayede projeye ayrıca bir amplifikatör kartı eklemeye gerek kalmaz.
• Yaklaşık 3W çıkış gücüyle küçük ve orta boy hoparlörleri, ek bir güçlendirme katmanına ihtiyaç duymadan rahatça sürebilecek seviyede ses gücü üretir.
• Kompakt kart boyutu sayesinde dar muhafazalara, kutu içi tasarımlara ve taşınabilir ürün gövdelerine kolayca yerleştirilebilir.
• Düşük gerilimli besleme yapısı sayesinde hem sabit bir adaptörle hem de pille çalışan taşınabilir ses projelerinde kullanım imkanı sağlar.
• Kart üzerindeki hazır kontrol noktaları sayesinde harici bir mikrodenetleyici yazılımına ve ek programlamaya ihtiyaç duymadan temel çalma işlemleri doğrudan kart üzerinden yürütülebilir.
• Basit ped/klemens tabanlı bağlantı yapısı, karmaşık lehimleme veya devre tasarımı deneyimi olmayan hobi kullanıcıları için de erişilebilir bir modül olmasını sağlar.
• Ayrı bir MP3 çözücü modülü ile ayrı bir amplifikatör kartını bir araya getirip aralarında kablo çekmek yerine, tek kartla daha sade ve daha az arıza noktası olan bir tasarım kurulmasına imkan tanır.

Kullanım Alanları

• Bir kapı zili ya da giriş uyarı sisteminde, kapı açıldığında veya butona basıldığında önceden hazırlanmış bir MP3 ses dosyasını hoparlörden çalmak.
• Maket veya fuar standı sunumlarında ziyaretçi bir butona bastığında ürün ya da proje hakkındaki açıklama sesini otomatik olarak oynatmak.
• Taşınabilir bir mini hoparlör kutusu tasarımında ses kaynağı okuma ve amplifikasyon görevlerini tek kartta toplayarak devre karmaşıklığını azaltmak.
• Okul veya hobi projelerinde basit bir robotik düzenekte belirli bir durum oluştuğunda (örneğin bir sensör tetiklendiğinde) sesli uyarı çalmak.
• Oyuncak, maket ev veya bebek beşiği gibi projelerde ninni, efekt sesi ya da kısa anonsları çalacak devre olarak kullanmak.
• Küçük ölçekli bir dükkan içi anons veya bilgilendirme sisteminde önceden kaydedilmiş duyuru mesajını hoparlöre iletmek.
• Etkileşimli bir sergi panosunda ziyaretçi belirli bir bölüme yaklaştığında ya da bir düğmeye bastığında açıklayıcı sesi çalmak.

Bağlantı ve Kullanım

Kartın besleme uçlarına (genellikle + ve - olarak işaretlenmiş pinler) 3,7V ile 5V arasında bir DC güç kaynağı ya da uygun bir Li-ion pil bağlanır; besleme kutuplarının doğru yönde bağlanması kartın sağlıklı çalışması için önemlidir. Ses çıkışının verildiği hoparlör pedlerine (SPK+ / SPK- olarak adlandırılan uçlar) 4-8 Ohm empedansa sahip küçük bir hoparlör lehimlenir; tek hoparlörde kutup yönü sesi etkilemez; birden fazla hoparlör kullanılacaksa faz uyumu için uçların aynı yönde bağlanması gerekir. Kart üzerinde bulunan çalma kontrol butonları ile parça seçimi, oynatma ve duraklatma gibi temel işlemler ayrı bir mikrodenetleyiciye ihtiyaç duymadan doğrudan kart üzerinden yürütülebilir; bu sayede kart, bağımsız bir ses modülü olarak da kullanılabilir. Çalınacak ses dosyalarının, çalma devresinin desteklediği MP3 formatında ve makul bir dosya boyutunda hazırlanmış olmasına dikkat edilmelidir. Kart bir muhafaza içine yerleştirilecekse, hoparlör ve besleme kablolarının çekilebileceği kadar boşluk bırakılması ve butonlara dışarıdan erişilebilmesi tasarım aşamasında göz önünde bulundurulmalıdır.

Paket İçeriği

• 1 adet RN-0152 Mono 3W Amfi Devresi / MP3 Çalar Devresi kartı

Dikkat Edilmesi Gerekenler

• Hoparlör bağlantısı gevşek ya da kötü lehimlenmiş olursa ses kesintili çıkabilir veya beklenenden düşük ses seviyesi alınabilir.
• Besleme gerilimi kartın desteklediği aralığın (yaklaşık 3,7-5V) üzerine çıkarılırsa devre kalıcı olarak zarar görebilir; besleme kaynağının geriliminin bağlamadan önce kontrol edilmesi önerilir.
• Kartın çıkış gücü sınırlı (yaklaşık 3W) olduğundan, 4 Ohm'un altında empedansa sahip hoparlörler devreye zarar verebilir; 3W'ın çok üzerindeki büyük hoparlörlerde ise ses seviyesi yetersiz kalır.
• Kart, nem ve toza karşı korumasız açık bir PCB olduğundan uygun bir muhafaza içine yerleştirilmeden nemli ortamlarda, açık havada veya tozlu ortamlarda bırakılmamalıdır.
• Çalınacak ses dosyasının çalma devresinin desteklemediği bir formatta ya da bozuk şekilde kaydedilmiş olması durumunda dosya hiç okunamayabilir veya hatalı/bozuk sesle çalabilir.
• Kart üzerinde entegre bir hoparlör veya pil bulunmadığından, tam bir ses çıkışı elde etmek için uygun bir hoparlör ve ayrı bir güç kaynağının temin edilmesi gerekir.
• Lehim pedlerine veya klemens uçlarına yapılan bağlantılarda kısa devre oluşmaması için kart, iletken yüzeylerden (metal muhafaza tabanı gibi) yalıtılmış şekilde monte edilmelidir.
