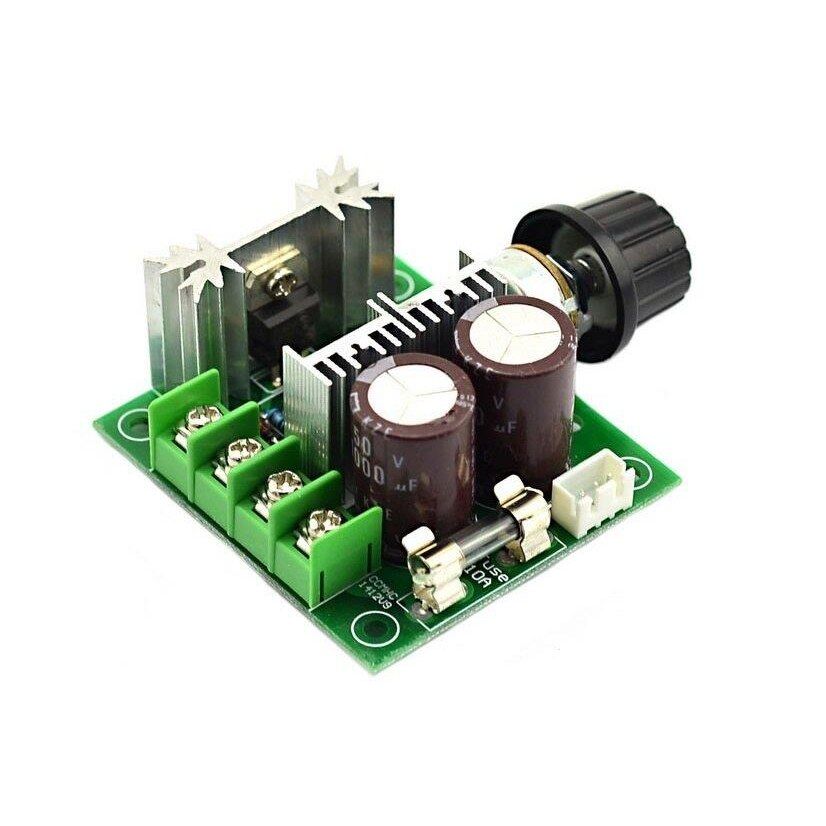

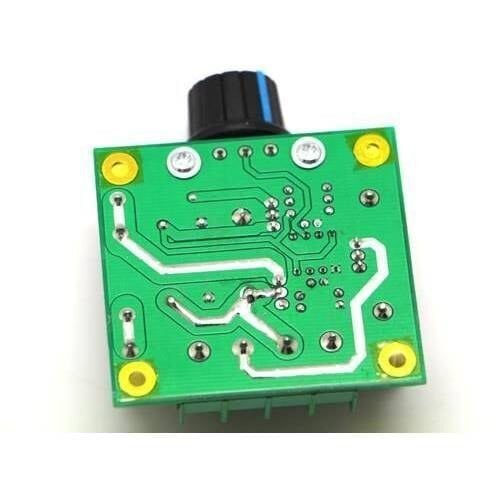

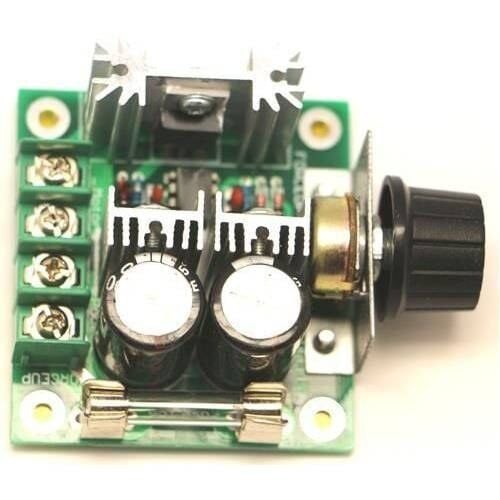

Motor Sürücü Kartı 12-40V 10A (400W)

Motor Sürücü Kartı 12-40V 10A (400W), fırçalı DC motorların hızını kontrol etmek için tasarlanmış bağımsız bir PWM sürücü modülüdür. 12-40V DC güç kaynağından beslenir ve üzerindeki potansiyometre yardımıyla motora uygulanan PWM sinyalinin duty cycle değeri ayarlanarak motor hızı kademesiz şekilde değiştirilir. Kart, gücü bir MOSFET üzerinden anahtarlayarak ilettiği için motoru doğrudan dirençle veya gerilim düşürerek kontrol eden basit yöntemlere göre çok daha az ısı kaybı oluşturur; bu sayede 10A'e kadar sürekli akım ve 400W'a kadar güç aktarımı, motoru ve kartı yormadan mümkün olur. Herhangi bir mikrodenetleyici, yazılım veya harici sürücü devresi gerektirmeden, sadece güç kaynağı ve motor bağlanarak kullanılabilir; bu özelliğiyle hem hobi ve eğitim projelerinde hazır bir hız kontrol çözümü olarak hem de atölye, bakım-onarım ve küçük üretim hattı uygulamalarında tercih edilir. Aç-kapa mantığıyla çalışan basit anahtarlara veya sabit hızda dönen motorlara göre, motorun gücünü ihtiyaca göre kademeli olarak ayarlayabilme yeteneği hem enerji tasarrufu sağlar hem de mekanik parçalar üzerindeki ani yük binmesini azaltır.

Teknik Özellikler

Öne Çıkan Özellikler

• 12-40V geniş giriş gerilimi aralığı sayesinde 12V, 24V veya 36V gibi farklı akü ve adaptör voltajlarıyla doğrudan uyumlu şekilde çalışır.
• Üzerindeki potansiyometre ile ek bir devre, buton veya yazılım gerekmeden hız ayarı anında ve kademesiz olarak yapılabilir.
• PWM tabanlı anahtarlamalı kontrol, motoru dirençle veya gerilim düşürerek kısan basit yöntemlere kıyasla çok daha az ısınma ve daha yüksek enerji verimi sağlar.
• 10A sürekli akım kapasitesi ile orta ve yüksek güçlü fırçalı DC motorları, tam yükte dahi güvenle sürebilir.
• Vidalı klemens bağlantıları sayesinde kablolama işlemi lehim gerektirmeden, sadece tornavida ile hızlı ve sağlam biçimde yapılır.
• Kompakt kart tasarımı, kontrol panolarına, makine gövdesine veya proje kutularına doğrudan montaj imkanı sunar.
• Herhangi bir mikrodenetleyici veya programlama bilgisi gerektirmediği için elektronik deneyimi sınırlı kullanıcılar tarafından da kolayca devreye alınabilir.
• Açık PCB tasarımı, kurulum sonrası anahtarlama elemanının, lehim noktalarının ve klemens bağlantılarının gözle kolayca kontrol edilmesine imkan tanır.

Kullanım Alanları

• 12-24V fırçalı DC motorla çalışan hobi torna veya matkap tezgahının devrini ayarlamak.
• Konveyör bant sisteminde bant hızını taşınan yükten bağımsız olarak kademeli şekilde ayarlamak.
• 12-40V DC motorlu mini matkap veya mini tezgah motorunun devrini işlenen malzemeye göre ayarlamak.
• Akülü el arabası veya küçük bahçe aracındaki 12-24V fırçalı DC yardımcı motorda kademeli hız kontrolü oluşturmak.
• CNC tezgahındaki soğutma fanının veya yardımcı eksen motorunun devrini ihtiyaca göre kısmak.
• Güneş paneli takip sisteminde paneli döndüren DC motorun hareket hızını sınırlayıp yumuşatmak.
• Su pompası motorunda debiyi, pompanın açma-kapama yerine hız kısılarak kademeli kontrol etmek.
• Sera veya bahçe sulama sisteminde motorlu vana ya da küçük pompanın çalışma hızını duruma göre kısmak veya artırmak.

Bağlantı ve Kullanım

Kartın güç girişi klemensindeki + ve - uçlarına 12-40V DC güç kaynağı bağlanır, motor çıkışı klemensine ise sürülecek fırçalı DC motorun iki ucu bağlanır. Güç verildikten sonra kart üzerindeki potansiyometre saat yönünde çevrilerek motor hızı sıfırdan itibaren kademesiz olarak artırılır, tam ters yönde çevrildiğinde motor durur veya en düşük hızda kalır. Bağlantı yapılırken güç kaynağının kutuplarının klemens üzerindeki + ve - işaretleriyle birebir eşleştiği mutlaka kontrol edilmeli, sürülecek motorun anma akımının kartın 10A sınırını aşmadığından emin olunmalıdır. İlk çalıştırmada potansiyometre en düşük konuma getirilip güç verilmesi, ardından hızın kademeli olarak yükseltilmesi hem motoru hem de kartı ani akım darbelerinden korur. Motorun çektiği akımın büyüklüğüne uygun kesitte kablo kullanılması, klemens bağlantı noktalarında ısınmayı ve kablo üzerindeki gerilim düşümünü önler; özellikle uzun kablo hatlarında kesit seçimi motor performansını doğrudan etkiler.

Paket İçeriği

• 1 x Motor Sürücü Kartı 12-40V 10A (400W)
• Bağlantı kablosu, konnektör ve güç adaptörü pakete dahil değildir, kullanılacak motora ve güç kaynağına göre ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Kart üzerinde dahili sigorta bulunmayabilir, bu nedenle güç kaynağı hattına motorun akımına uygun harici bir sigorta eklenmesi önerilir.
• 10A üzerindeki sürekli akım çekişlerinde MOSFET aşırı ısınabilir; yüksek yükte çalışırken kart üzerindeki soğutucunun hava akışı hiçbir şeyle engellenmemelidir.
• Güç kaynağı kutupları ters bağlanırsa kart kalıcı olarak zarar görebilir, bağlantı öncesi + ve - uçları mutlaka çok dikkatli kontrol edilmelidir.
• Kart tek yönlü hız kontrolü yapar; motorun dönüş yönünü değiştirmek gerekiyorsa ayrı bir yön değiştirme devresi veya anahtar eklenmelidir.
• Motorun kalkış anında çektiği ilk akım anma akımının belirgin şekilde üzerine çıkabileceğinden, yüksek atalete sahip yüklerde hız potansiyometresi kademeli olarak artırılmalıdır.
• Motor rotoru mekanik olarak kilitlenirse (sıkışma, aşırı yük gibi) çekilen akım hızla yükselir ve süreklilik sınırı olan 10A değeri kısa sürede aşılabilir; böyle bir durumda güç derhal kesilmelidir.
• Kart açık devre olarak üretildiğinden, toz, nem veya metal talaşına maruz kalabilecek ortamlarda uygun bir muhafaza içine alınması önerilir.
• Kartın etiketinde veya gövdesinde belirtilen akım ve gerilim sınırları aşıldığında oluşabilecek arızalar kullanıcı sorumluluğundadır, bu nedenle motor seçimi 10A ve 400W sınırına göre yapılmalıdır.
• Kart enerjiliyken klemens vidaları gevşetilip sıkıştırılmamalı, bağlantı değişikliği yapılmadan önce güç kaynağı mutlaka kesilmelidir; enerjili hatta yapılan müdahale hem kullanıcı için hem de kart için risklidir.
• Uzun süreli tam yükte çalıştırılan uygulamalarda kartın çevresinde yeterli hava sirkülasyonu bırakılmalı, kart doğrudan güneş ışığına veya ısı kaynağına yakın konuma yerleştirilmemelidir.
