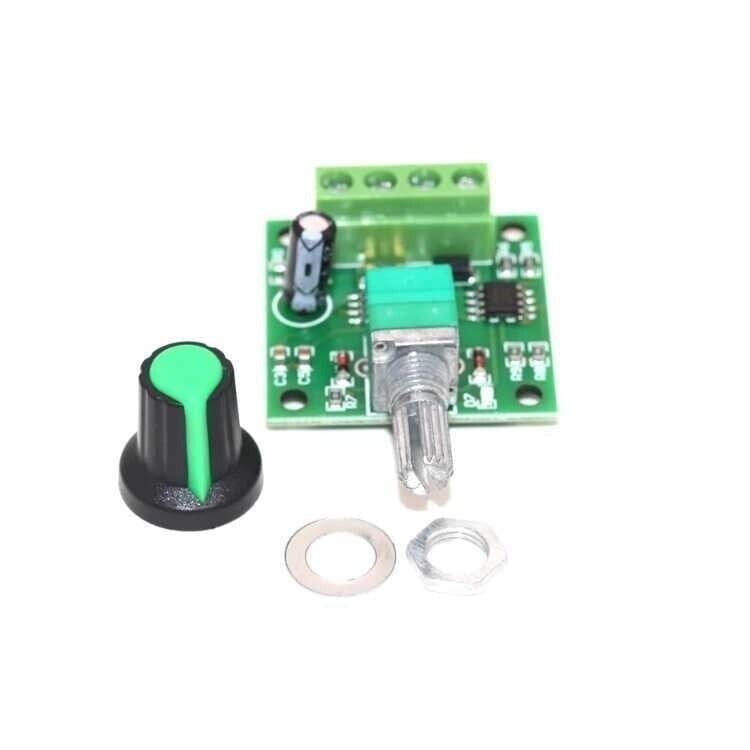

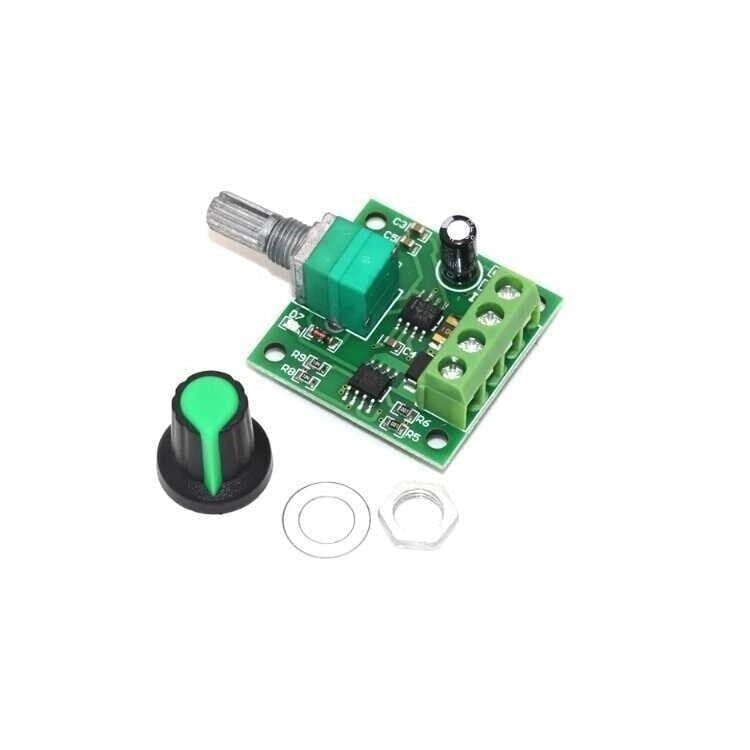

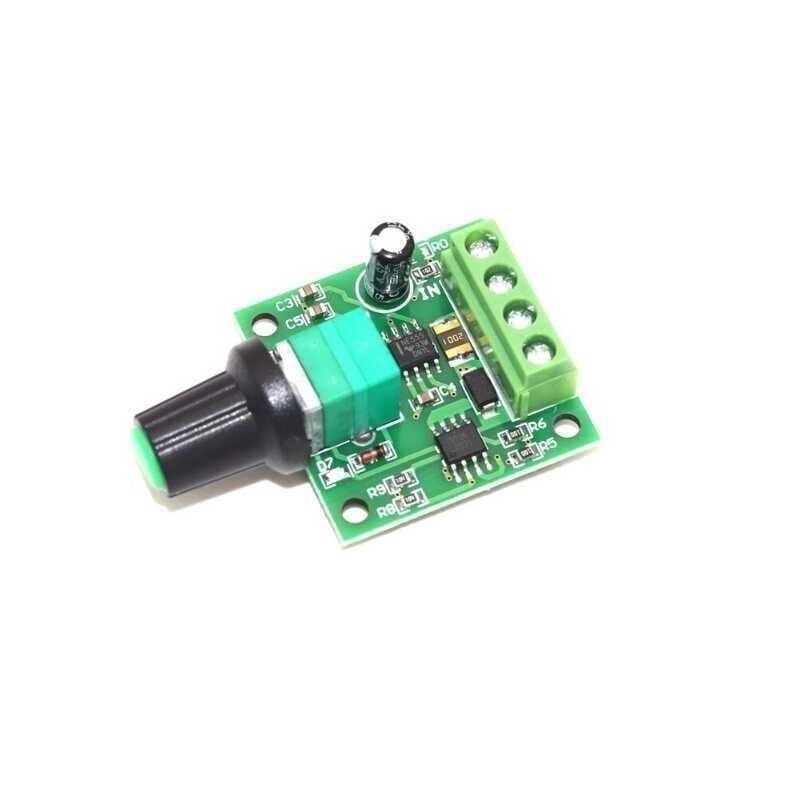

Motor Sürücü PWM DC Motor Hız Kontrol Devre 1.8-12V 2A

Motor Sürücü PWM DC Motor Hız Kontrol Devresi, 1.8V-12V DC gerilim aralığında çalışan fırçalı DC motorların dönüş hızını kademesiz biçimde ayarlamak için kullanılan kompakt bir sürücü modülüdür. Devre, motora uygulanan gerilimi darbe genişlik modülasyonu yöntemiyle hızlı biçimde anahtarlayarak motorun ortalama enerjisini değiştirir; bu sayede gerilim düşürülmeden, ısı kaybı da azaltılarak verimli bir hız kontrolü elde edilir. 2A akım kapasitesiyle küçük ve orta güçteki fırçalı DC motorları doğrudan besleyebilir. Üzerindeki ayar elemanı sayesinde motor çalışırken bile hız anlık olarak değiştirilebilir. Yapısı sade olduğu için bağımsız bir devre olarak kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 1.8V ile 12V arasında geniş bir gerilim aralığında çalışarak farklı güç kaynaklarıyla ve pil gruplarıyla uyumluluk sağlar.
• 2A akım kapasitesi sayesinde küçük ve orta güçteki fırçalı DC motorları herhangi bir ek sürücü katına ihtiyaç duymadan doğrudan sürebilir.
• Darbe genişlik modülasyonu prensibiyle çalıştığı için doğrusal gerilim düşürme yöntemine göre çok daha az ısınır ve enerji kaybını belirgin biçimde azaltır.
• Döner ayar elemanı ile motor hızı, sistem çalışır durumdayken bile kademesiz ve anlık olarak değiştirilebilir.
• Mikrodenetleyici, yazılım veya ek programlama gerektirmeden tamamen bağımsız bir devre olarak kullanılabilir.
• Kompakt boyutu sayesinde dar alanlı proje kutularına, robot şasilerine ve model araç gövdelerine kolayca yerleştirilebilir.
• Vidalı klemens bağlantıları, kablo ucu lehimlemeden hızlı, sağlam ve tekrar sökülüp takılabilir bağlantı kurulmasını sağlar.
• Basit yapısı sayesinde devre arızalandığında veya değiştirilmesi gerektiğinde kolayca yenisiyle değiştirilebilir.
• Analog bir devre olduğu için karmaşık kod yazımı veya kütüphane kurulumu gerekmez, elektronikte yeni başlayanlar için de uygundur.
• Vidalı klemens yapısı sayesinde farklı kesitteki motor ve güç kaynağı kabloları ek bir konnektör kullanmadan bağlanabilir.

Kullanım Alanları

• Masaüstü CNC ve gravür makinelerinde elektronik kart soğutma fanının hızının ayarlanması.
• Hobi robotlarında tekerlek veya paletleri döndüren fırçalı DC motorların ilerleme hızının ayarlanması.
• 3B yazıcılarda parça soğutma fanının, baskı malzemesine göre elle ayarlanabilir hız kontrolü.
• Model araba ve model tekne projelerinde motor gücünün kademesiz olarak sınırlandırılması ve test edilmesi.
• Küçük DC pompa ile sulama, akvaryum veya sirkülasyon sistemlerinde su akış hızının ayarlanması.
• Eğitim laboratuvarlarında ve okul projelerinde PWM ve motor kontrolü prensiplerinin öğrencilere uygulamalı olarak gösterilmesi.
• Küçük konveyör bant düzeneklerinde taşıma hızının ürüne göre elle ayarlanması.
• El yapımı fan, pervane veya soğutma düzeneklerinde gürültü ve hava debisini dengelemek için hız ayarı yapılması.
• Oyuncak ve maket motorlarının farklı çalışma senaryolarında test edilmesi.
• Elektronik derslerinde ve atölye ortamlarında motor sürücü devrelerinin çalışma mantığını göstermek amacıyla demo düzeneği kurulması.

Bağlantı ve Kullanım

Devre üzerindeki güç girişi klemensine 1.8-12V DC aralığında bir güç kaynağı veya batarya bağlanır; çıkış klemensine ise sürülecek fırçalı DC motorun uçları takılır. Ayar elemanı bir yöne çevrildikçe motora uygulanan darbe genişliği artar ve motor hızı yükselir, ters yönde çevrildiğinde ise hız kademeli olarak düşer. Devre yön değiştirme fonksiyonu içermediğinden motorun dönüş yönü, motor uçlarının klemense hangi kutupla bağlandığına göre sabit kalır; yön değiştirmek istenirse motor kabloları klemens üzerinde yer değiştirilerek bağlanmalıdır. İlk çalıştırmada motor bağlı değilken güç kaynağı verilip ayar elemanının en düşük konumda olduğu doğrulanmalı, ardından motor bağlanarak hız kademeli şekilde artırılmalıdır. Güç kaynağının, motorun kalkış anında çekeceği akımı karşılayabilecek kapasitede seçilmesi, hem devrenin hem de motorun sağlıklı çalışması açısından önemlidir. Bağlantılar yapılırken klemens vidalarının iyice sıkıldığından ve kablo uçlarının kısa devreye yol açmayacak şekilde izole edildiğinden emin olunmalıdır. Farklı güç kaynaklarıyla veya farklı motorlarla denemeler yapılacaksa, her değişiklik sonrasında ayar elemanı en düşük konuma alınıp hız yeniden kademeli şekilde artırılmalıdır.

Paket İçeriği

• 1 adet Motor Sürücü PWM DC Motor Hız Kontrol Devresi
• Devre üzerinde monteli giriş ve çıkış vidalı klemensleri
• Hız ayarı için devre üzerinde monteli potansiyometre

Dikkat Edilmesi Gerekenler

• Giriş gerilimi 12V DC değerini kesinlikle aşmamalıdır; daha yüksek gerilim uygulanması devredeki anahtarlama elemanına kalıcı zarar verebilir.
• Çekilen motor akımı sürekli olarak 2A değerini aşarsa devre aşırı ısınabilir veya arızalanabilir; yüksek akım çeken motorlarda harici bir sürücü katı tercih edilmelidir.
• Devre üzerinde ters gerilim koruması bulunmayabileceğinden güç kaynağının artı ve eksi uçları klemense bağlanırken polariteye dikkat edilmelidir.
• Devre yön değiştirme (ileri/geri) fonksiyonu sağlamaz, sadece tek yönde hız kontrolü yapar; yön değişimi gerekiyorsa ayrı bir H-köprüsü sürücü kullanılmalıdır.
• Motorun kalkış anında çektiği ilk akım anma akımından belirgin biçimde yüksek olabileceğinden, motor seçimi yapılırken bu pik değer de göz önünde bulundurulmalıdır.
• Devre açık PCB yapıda olduğundan nem, toz ve iletken parçacıklardan uzak, kuru bir ortamda kullanılmalıdır.
• Uzun süreli tam yük çalışmada devre üzerindeki anahtarlama elemanı ısınabileceğinden, mümkünse hava akımı olan bir yere monte edilmelidir.
• Klemens vidaları gevşek bırakılırsa temas noktasında ısınma ve kıvılcım oluşabileceğinden, bağlantılar periyodik olarak kontrol edilmelidir.
• Devre üzerinde açıkta duran lehim noktaları ve iletken yollar bulunduğundan, çalışma sırasında metal cisimlerin karta temas etmemesine dikkat edilmelidir.
• Endüktif yük olan DC motorlar kapatıldığında gerilim sıçraması oluşturabileceğinden, devrenin ve güç kaynağının bu tür ani yüklere karşı korumasız olabileceği unutulmamalıdır.
