MP1584 DC-DC 5V 3A Voltaj Düşürücü

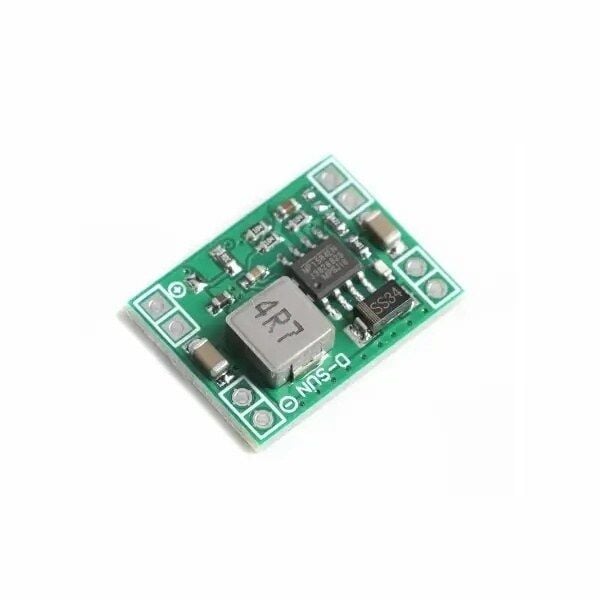

MP1584 DC-DC 5V 3A Voltaj Düşürücü, giriş ucuna verilen yüksek gerilimi güvenli ve verimli şekilde sabit 5V çıkışa indiren senkron olmayan bir buck (step-down) dönüştürücü modülüdür. Modülün kalbinde Monolithic Power Systems üretimi MP1584EN entegresi bulunur; bu çip 4,5V-28V arasındaki giriş gerilimini 1,5 MHz'e kadar programlanabilen anahtarlama frekansında (bu modülde 1,5 MHz'e sabitlenmiştir) anahtarlayarak enerjiyi bobin ve kondansatör üzerinden yüke aktarır, fazla gerilimi ısıya dönüştürüp harcamak yerine yüksek verimle iletir. Doğrusal (lineer) regülatörlerin aksine anahtarlamalı yapısı sayesinde büyük gerilim farklarında bile düşük ısınma ile çalışır ve bu yüzden aynı akım için çok daha küçük bir soğutucuya ya da hiç soğutucuya ihtiyaç duymaz. 12V, 19V veya 24V gibi kaynaklardan beslenen Arduino, sensör ve haberleşme modüllerini tek kartla 5V hatta indirmek isteyen hobi ve endüstriyel projelerde tercih edilir; küçük boyutu sayesinde final ürün içine gömülü besleme kartı olarak da kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Senkron olmayan buck topolojisi ve dahili yüksek taraf anahtarı sayesinde harici bobin ile birlikte kompakt ve az elemanlı bir güç katı oluşturur, böylece kart üzerinde az yer kaplar.
• 1,5 MHz'e kadar programlanabilen anahtarlama frekansı (modülde sabitlenmiştir), düşük değerli bobin ve kondansatör kullanılmasına izin vererek modülün fiziksel boyutunu küçük tutar ve tasarımı sadeleştirir.
• Akım modu PWM kontrolü, ani yük değişimlerinde çıkış geriliminin hızlı ve kararlı şekilde toparlanmasını sağlar; motor sürücü gibi değişken yüklerde bile gerilim stabil kalır.
• Çevrim bazlı dahili akım sınırlama, kısa devre veya aşırı yük durumunda anahtarı ve bobini koruyarak modülün ömrünü uzatır ve harici sigorta ihtiyacını azaltır.
• Dahili termal kapama koruması, çip sıcaklığı güvenli sınırı aştığında çıkışı otomatik olarak keserek kalıcı hasarı önler ve sıcaklık düşünce çalışmaya kendiliğinden geri döner.
• Geniş 4,5V-28V giriş aralığı sayesinde adaptör, kurşun asit veya Li-ion akü, ya da güneş paneli gibi birbirinden farklı kaynaklardan doğrudan beslenebilir; ayrı bir gerilim regülatörü tasarlamaya gerek kalmaz.
• Yüksek verim (%90 civarı) sayesinde güç kaybı düşük kalır, modül ısınması azalır ve pilli/akülü sistemlerde çalışma süresi belirgin şekilde uzar.

Kullanım Alanları

• 12V kurşun asit veya Li-ion akü paketinden beslenen bir Arduino Mega/Uno projesinde denetleyiciyi ve bağlı sensörleri 5V hatta indirmek.
• Otomobilin 12-14V aküsünden beslenen bir GPS takip cihazı veya GSM/GPRS modülüne kararlı 5V besleme sağlamak; araç uygulamalarında girişe TVS diyot (örn. SMBJ24A) ve ters gerilim koruması eklenmelidir, load dump gibi sıçramalar 28V giriş sınırını aşarak modülü kalıcı olarak bozabilir.
• Güneş panelinden dolan 18-24V akü hattını, sera veya bahçedeki sulama vanası kontrol kartının ihtiyaç duyduğu 5V seviyesine düşürmek.
• 19V dizüstü bilgisayar adaptöründen artan gerilimle küçük bir Raspberry Pi, ESP32 veya ESP8266 geliştirme kartını beslemek.
• Endüstriyel panodaki 24V DC hattından, 5V ile çalışan haberleşme modüllerine, röle sürücülerine veya sensör kartlarına ayrı ayrı besleme türetmek.
• Drone veya RC araç bataryasının yüksek gerilimini, alıcı-verici elektroniğinin ve kamera modüllerinin ihtiyaç duyduğu 5V seviyesine indirmek.
• Masaüstü elektronik deney setlerinde, 12V/24V güç kaynağından besleme alan devrelere ek bir 5V hat çekerek mikrodenetleyici ve sensörleri aynı kaynaktan çalıştırmak.

Bağlantı ve Kullanım

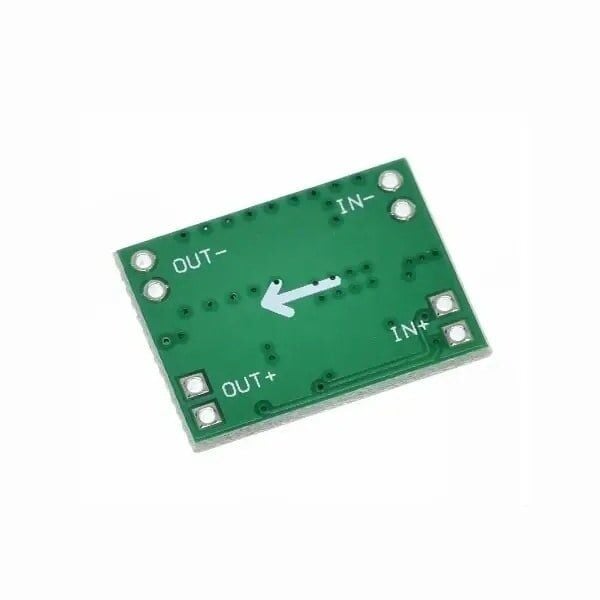

Modül üzerinde giriş tarafında VIN+ ve VIN- (GND), çıkış tarafında ise VOUT+ ve VOUT- (GND) olmak üzere dört bağlantı noktası bulunur; besleme kaynağı VIN uçlarına, beslenecek yük ise VOUT uçlarına bağlanır. Devreyi enerjilendirmeden önce giriş geriliminin 4,5V-28V aralığında olduğu, bağlantı polaritesinin doğru yapıldığı ve çekilecek akımın 3A sınırını aşmadığı mutlaka kontrol edilmelidir. Kararlı bir çıkış geriliminde çalışmak için giriş ve çıkış hatlarına yeterli kapasitede kondansatör kullanılması, kablo uzunluklarının kısa tutulması ve bağlantı uçlarının sağlam lehimlenmesi önerilir. GND uçları ortak referans noktasıdır; besleme kaynağı ile yük tarafındaki toprak hatlarının birbirine bağlı olduğundan emin olunmalıdır, aksi halde ölçümler yanıltıcı çıkabilir. İlk çalıştırmada çıkışa yük bağlamadan önce çıkış gerilimini bir multimetre ile ölçüp 5V civarında olduğunu doğrulamak, olası bağlantı hatalarının yük tarafına zarar vermesini önler. Uzun süreli veya yüksek akımlı kullanımda modülün gövde sıcaklığı elle kontrol edilmeli, aşırı ısınma fark edilirse yük akımı düşürülmeli veya hava akışı iyileştirilmelidir.

Paket İçeriği

• 1 x MP1584 DC-DC 5V 3A voltaj düşürücü modül (giriş ve çıkış bağlantı pinleri modül üzerinde lehimli olarak hazır gelir, ayrıca kablo veya konnektör bulunmaz)

Dikkat Edilmesi Gerekenler

• Giriş gerilimini 4,5V'un altına düşürmeyin; düşük gerilim kilitleme eşiğinin altında modül düzenli çalışmayabilir veya çıkışta dalgalanma oluşabilir.
• Çıkış akımını sürekli olarak 3A üzerine çıkarmayın; yüksek yüklerde modülün üzerinden hava akışı geçmesini sağlayarak ısınmasını sınırlayın, gerekirse küçük bir soğutucu ekleyin.
• Giriş ve çıkış polaritesini ters bağlamayın; ters bağlantı MP1584EN entegresine, bobine ve yük tarafındaki cihaza kalıcı hasar verebilir.
• Dahili koruma aşırı yükte anahtarı korusa da çıkışı sürekli kısa devrede bırakmak modülü zorlar; kısa devre tespit edilir edilmez bağlantıyı kesin.
• Modülü nemden, tozdan ve iletken kirlerden uzak tutun; lehim noktalarının birbirine temas edip kısa devre yapmadığından montaj sonrası kontrol edin.
• Anahtarlama frekansı 1,5MHz olduğundan, hassas analog ölçüm veya RF devrelerinin yakınında kullanırken anahtarlama gürültüsünü azaltmak için ek filtre kondansatörü kullanmayı düşünün.
• Modül galvanik izolasyon içermez; giriş ve çıkış tarafları elektriksel olarak ortaktır, bu nedenle yüksek gerilimli ve düşük gerilimli devrelerin birbirinden izole edilmesi gereken uygulamalarda ek izolasyon önlemi alınmalıdır.
• Modülü sabit bir yüzeye monte ederken metal veya iletken bir zemin kullanmaktan kaçının; alt taraftaki lehim noktalarının kısa devre yapmaması için yalıtkan bir ara yüzey tercih edin.
