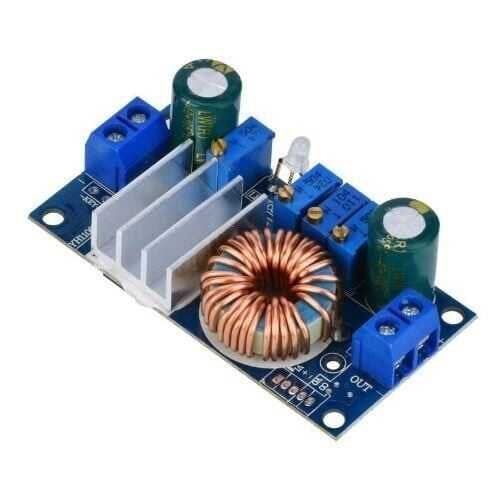

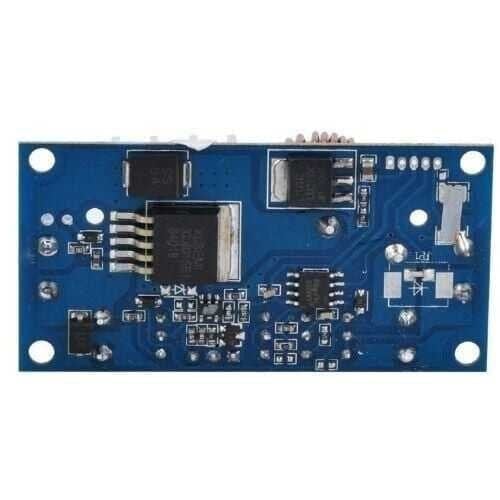

MPP Takipli 5A Voltaj Düşürücü - Güneş Paneli Şarj

MPP Takipli 5A Voltaj Düşürücü, güneş panelinden gelen enerjiyi akü veya batarya grubuna aktarmak için kullanılan bir şarj kontrol modülüdür. İçerdiği Maksimum Güç Noktası Takibi (MPP takibi) devresi, güneş panelinin o anki ışık ve sıcaklık koşullarına göre panel gerilimini maksimum güç noktasına yakın bir seviyede tutmayı hedefler. Bu şekilde elde edilen güç, dahili step-down (buck) dönüştürücü ile bataryanın şarj gerilimine güvenli şekilde düşürülür. Basit sabit gerilimli veya PWM tabanlı kontrolcülere kıyasla, özellikle bulutlu hava, gün doğumu/batımı gibi düşük ışık seviyeleri veya kısmi gölgelenme durumlarında panelden daha verimli enerji toplanmasını sağlar. Panel sıcaklığı yükseldiğinde gerilimin düşmesi gibi ortam kaynaklı değişimlere karşı çalışma noktasını yeniden hesaplayarak uyum sağlaması da MPP takibi yönteminin temel avantajlarından biridir. 5A'e kadar şarj akımı sunması, küçük ve orta ölçekli off-grid güneş enerjisi sistemlerinde kullanılabilmesini mümkün kılar. Akım ile gerilimin çarpımı güç değerini verdiğinden, örneğin 12V'luk bir batarya hattında 5A yaklaşık 60W'lık bir güç aktarımına karşılık gelir; sisteme eklenecek panelin gücü buna göre değerlendirilmelidir.

Teknik Özellikler

Öne Çıkan Özellikler

• Güneş panelinin ürettiği değişken gerilim ve akımı sürekli izleyerek maksimum güç noktasını bulur ve panelden daha fazla enerji elde edilmesini sağlar.
• Dahili step-down (buck) dönüştürücü sayesinde panel gerilimini bataryanın ihtiyaç duyduğu şarj seviyesine güvenli şekilde indirir.
• 5A'e kadar şarj akımı sunarak küçük ve orta ölçekli güneş panellerinden gelen enerjiyi akü grubuna aktarabilir.
• Sabit akım (CC) ve sabit gerilim (CV) kademeleriyle çalışan şarj döngüsü, bataryanın kademeli ve kontrollü şekilde dolmasını hedefler.
• Küçük kart boyutu sayesinde güneş enerjili aydınlatma, kamp ekipmanı ve küçük ölçekli off-grid sistemlere kolayca entegre edilebilir.
• Basit PWM tabanlı şarj kontrolcülerine göre değişken hava koşullarında (bulutlu, düşük ışık şiddeti) daha verimli enerji toplama potansiyeli sunar.
• Panel sıcaklığı ve ışık şiddeti gün içinde değiştikçe çalışma noktasını otomatik olarak yeniden hesaplayarak sabit ayarlı kontrolcülere göre daha az manuel müdahale gerektirir.

Kullanım Alanları

• Kırsalda veya bahçede küçük bir güneş paneliyle 12V akü şarj ederek gece aydınlatma sistemini beslemek.
• Karavan veya tekne üzerine monte edilen güneş panelinden gelen enerjiyi yardımcı (ikinci) bataryaya aktarmak.
• Kamp çadırı üzerine serilen taşınabilir güneş paneliyle bir Li-ion batarya paketini veya powerbank hücresini şarj etmek.
• Tarım arazisinde güneş enerjisiyle çalışan bir sulama sensör istasyonunun bataryasını gündüz saatlerinde şarjlı tutmak.
• Elektrik şebekesinden uzak bir güvenlik kamerası veya hava istasyonu gibi off-grid IoT cihazının enerji beslemesini güneşten sağlamak.
• Şebekenin ulaşmadığı bir bahçe kulübesinde küçük güneş paneli - akü - MPP takipli modül seti kurarak temel aydınlatma ihtiyacını karşılamak.
• Arıcılık kovanı veya tarla ortasına yerleştirilmiş bir izleme sensörünün bataryasını, kabloyla elektrik çekmek yerine yanına konan küçük bir panelle şarjlı tutmak.

Bağlantı ve Kullanım

Modülün giriş tarafındaki PV+ ve PV− klemensleri güneş paneli çıkışına, çıkış tarafındaki BAT+ ve BAT− klemensleri ise şarj edilecek bataryaya bağlanır. Bağlantı yapılmadan önce güneş panelinin ve bataryanın polaritesi mutlaka kontrol edilmelidir; ters bağlantı devrenin veya panelin zarar görmesine yol açabilir. Bataryayı bağlamadan önce modülün çıkış gerilimi ve varsa akım ayarı, kullanılacak batarya tipine uygun olacak şekilde multimetre ile kontrol edilmeli; kart üzerinde ayar noktası (trimpot) varsa hedef şarj gerilimine göre ayarlanmalıdır. Sistemin doğru çalıştığını teyit etmek için ilk bağlantıda batarya gerilimi ve şarj akımı bir multimetre ile kontrol edilmesi önerilir. 5A'e yakın şarj akımı çekilen hatlarda kablo kesitinin bu akıma uygun seçilmesi ve gerekiyorsa hatta uygun değerde bir sigorta kullanılması, kablo ısınması ve olası kısa devre riskine karşı ek güvenlik sağlar.

Paket İçeriği

• 1 adet MPP Takipli 5A voltaj düşürücü güneş paneli şarj modülü
• Ürünle birlikte güneş paneli, batarya veya ek bağlantı kablosu gönderilmez; sadece şarj modülü kartı yer alır

Dikkat Edilmesi Gerekenler

• Güneş paneli ve batarya bağlantı polaritesini işlem öncesinde mutlaka kontrol edin; ters bağlantı modüle veya bataryaya kalıcı hasar verebilir.
• Modülün, kullanılacak batarya tipi (kurşun asit, Li-ion, LiFePO4) ile uyumlu şarj gerilim aralığında çalıştığından emin olun; farklı batarya kimyaları farklı tam şarj gerilimi gerektirir.
• Panel gücü, batarya gerilimi x 5A değerini aşmayacak şekilde seçilmelidir; 12V bir sistemde bu yaklaşık 60W'lık bir panele karşılık gelir.
• Uzun süreli dış mekan kullanımında modülü nem ve tozdan koruyacak bir muhafaza içine almak kart ömrünü uzatır.
• Bataryada ayrı bir aşırı şarj/aşırı deşarj koruma devresi (BMS) bulunmuyorsa, özellikle Li-ion bataryalarda ek bir koruma devresi kullanmayı değerlendirin.
• Modül üzerinde varsa şarj gerilimi/akımı ayarına yönelik noktalar, üretici talimatına göre yapılandırılmalıdır; yanlış ayar bataryanın ömrünü kısaltabilir veya güvenlik riski oluşturabilir.
• Modülü kapalı, havalandırmasız bir kutu içine yerleştirmek güç dönüştürücü bileşenlerinin (bobin, MOSFET gibi) beklenenden fazla ısınmasına ve verim kaybına yol açabilir; asgari düzeyde hava akışı bırakılmalıdır.
• Panelin gölgede kalması, kirlenmesi veya yanlış açıyla konumlandırılması MPP takip algoritmasının bulacağı maksimum güç noktasını düşürür; bu durumlar panel verimini modülden bağımsız olarak sınırlar.
