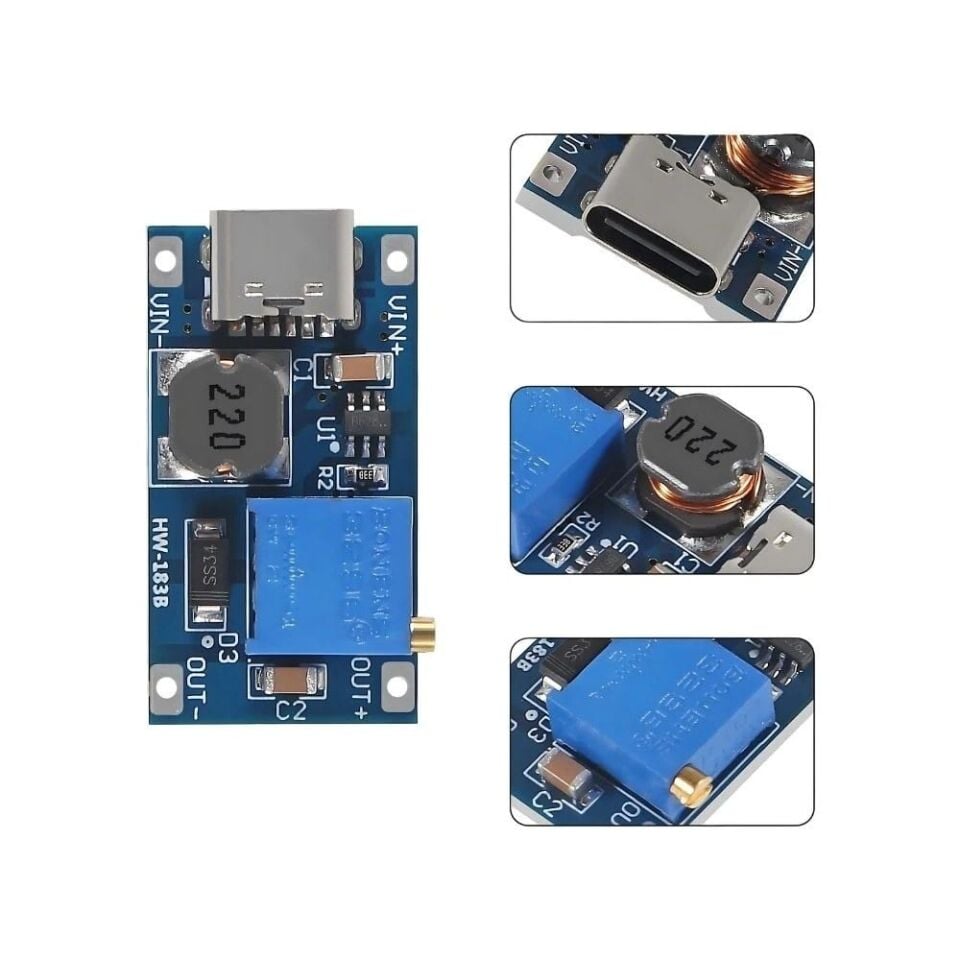

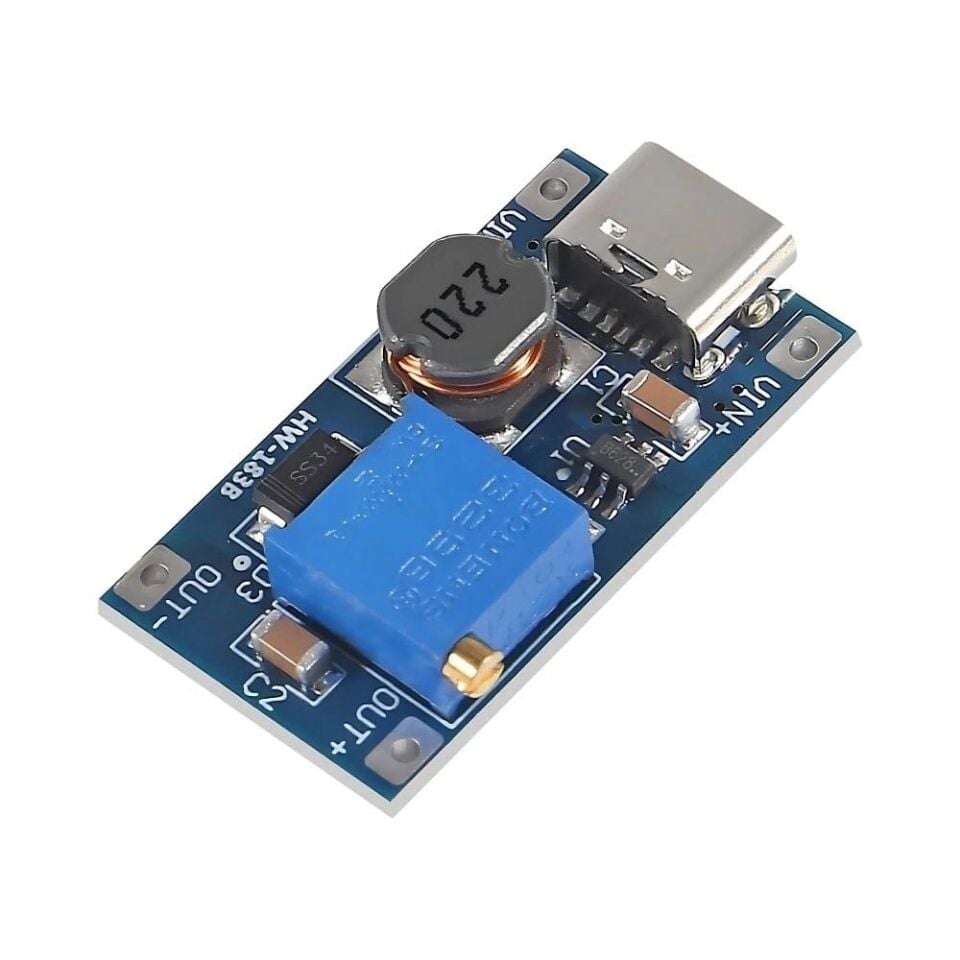

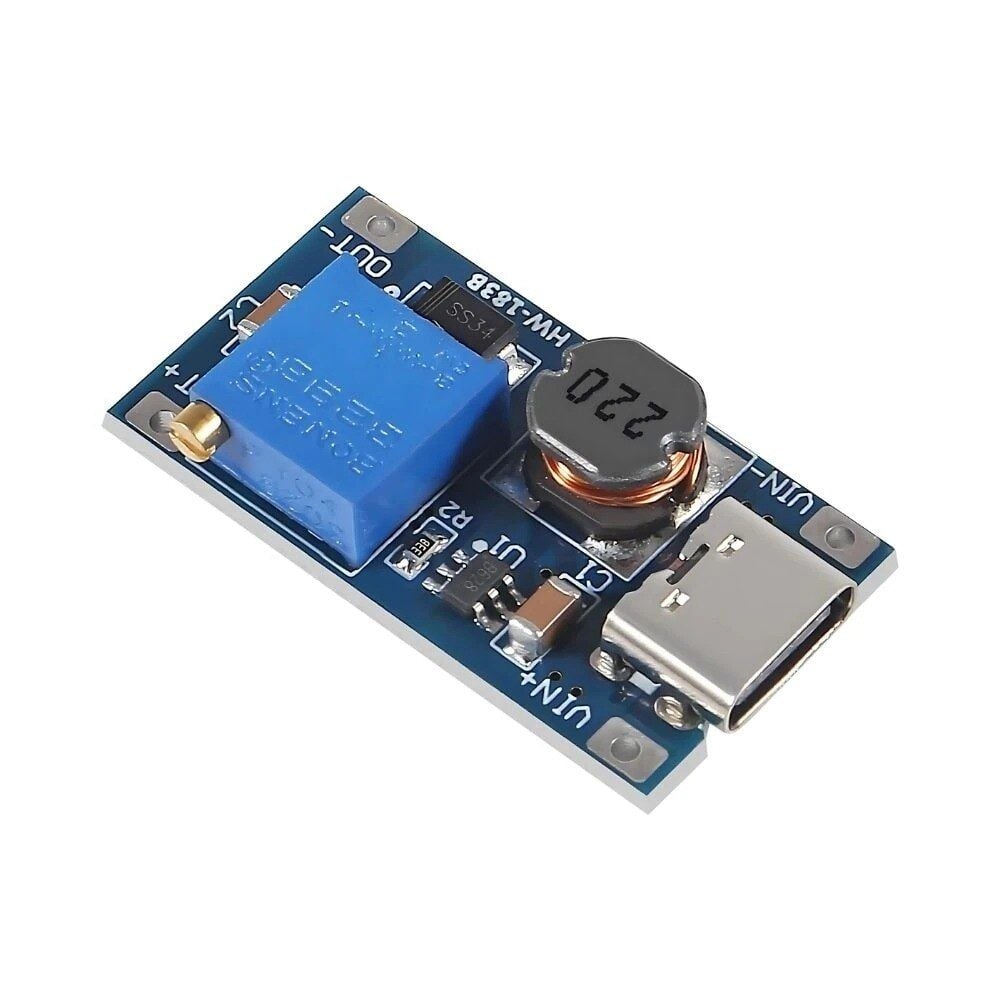

MT3608 2A Boost DC-DC Güç Modülü - Type-C Giriş

MT3608 2A Boost DC-DC Güç Modülü, düşük bir DC giriş gerilimini kart üzerindeki MT3608 entegresi yardımıyla daha yüksek bir çıkış gerilimine yükselten bir step-up (yükseltici) dönüştürücü kartıdır. Kart, anahtarlamalı çalışma prensibiyle giriş enerjisini önce bir bobinde depolar, ardından yüksek frekansta anahtarlayarak çıkışa aktarır; bu sayede lineer regülatörlere kıyasla çok daha yüksek verimle çalışır ve çok daha az ısı üretir. Kart üzerindeki trimpot (potansiyometre) ile çıkış gerilimi kullanıcı tarafından ayarlanabildiğinden, tek bir kart 5V, 9V, 12V gibi farklı besleme ihtiyaçlarına göre yeniden yapılandırılabilir. Giriş tarafında bulunan USB Type-C konnektör sayesinde powerbank, telefon şarj adaptörü veya USB çıkışlı herhangi bir kaynaktan doğrudan besleme yapılabilir. Küçük boyutu ve hazır devre yapısı sayesinde ek tasarım gerektirmeden Arduino ve ESP32 gibi geliştirme kartlarının beslenmesinden LED sürücü devrelerine ve sensör uygulamalarına kadar geniş bir alanda doğrudan kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• MT3608 entegresi sayesinde yüksek anahtarlama frekansında çalışarak küçük boyutlu bobinle birlikte yüksek verim sağlar.
• USB Type-C giriş konnektörü sayesinde powerbank, telefon şarj adaptörü veya USB çıkışlı güç kaynaklarından doğrudan besleme yapılabilir.
• Kart üzerindeki potansiyometre ile çıkış gerilimi elle ayarlanabilir, böylece tek bir kart farklı gerilim ihtiyaçlarına uyarlanabilir.
• Geniş giriş gerilimi aralığı (2V - 24V) sayesinde tek hücreli lityum pilden çok hücreli pil gruplarına kadar farklı kaynaklarla çalışabilir.
• Yüksek anahtarlama frekansı, çıkış gerilimindeki dalgalanmayı azaltarak daha kararlı bir DC çıkış elde edilmesini sağlar.
• Kart üzerinde hazır bulunan bobin, giriş-çıkış kapasitörleri ve ayar potansiyometresi sayesinde ek harici bileşen gerektirmeden doğrudan devreye entegre edilebilir.

Kullanım Alanları

• 3,7V'luk bir lityum pil ile beslenen bir devrede pil gerilimini 5V'a yükseltip USB üzerinden küçük bir cihazı beslemek.
• Güneş panelinden gelen değişken ve düşük seviyeli gerilimi sabit bir DC seviyeye yükseltip mikrodenetleyici devresini beslemek.
• 12V'luk bir LED şeridi, 9V'luk bir pil grubunun gerilimini yükselterek gerekli parlaklıkta çalıştırmak.
• Tek hücreli 3,7V Li-ion/LiPo pilin gerilimini 5V'a yükselterek Arduino veya ESP32 gibi geliştirme kartlarını beslemek.
• Küçük bir DC motor sürücü devresinde düşük pil geriliminden motorun ihtiyaç duyduğu daha yüksek gerilimi türetmek.
• Taşınabilir ölçüm cihazlarında veya sensör modüllerinde ihtiyaç duyulan sabit referans gerilimini düşük bir pil kaynağından elde etmek.
• Drone, robot kolu veya taşınabilir kamera gibi sistemlerde tek bir pil grubundan servo motor veya kamera modülünün ihtiyaç duyduğu farklı gerilim seviyesini türetmek.

Bağlantı ve Kullanım

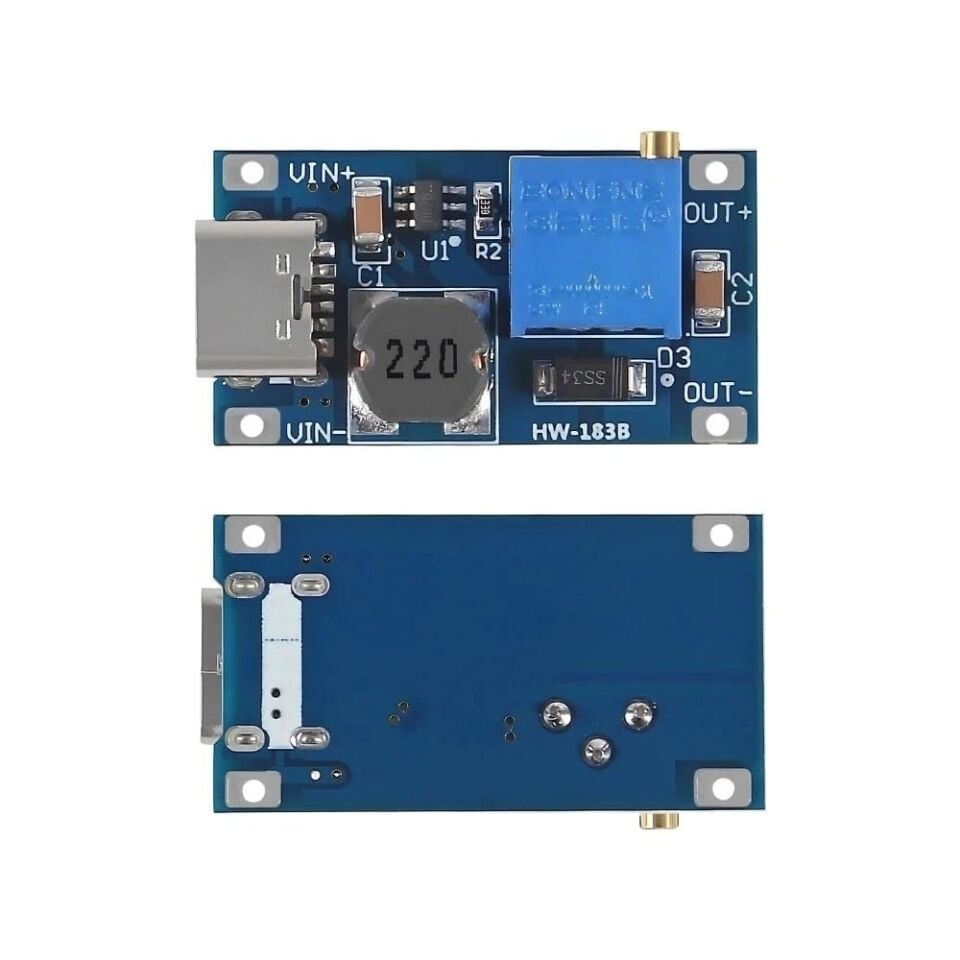

Modülün giriş tarafındaki USB Type-C konnektörüne 2V - 24V aralığında bir DC kaynak, örneğin bir powerbank veya adaptör bağlanır; kart üzerinde ayrıca VIN+ ve VIN- pinleri de bulunuyorsa aynı girişe paralel olarak kullanılabilir. Çıkış tarafındaki VOUT+ ve VOUT- pinlerinden istenen yükseltilmiş gerilim alınarak beslenecek devreye bağlanır. Çıkış gerilimini ayarlamak için çıkışa bir multimetre bağlı durumdayken kart üzerindeki trimpot küçük bir tornavida ile yavaşça çevrilir ve istenen değere getirilir. Devre ilk kez kullanılmadan önce, olası hasarları önlemek amacıyla çıkışa herhangi bir yük bağlanmadan gerilim ayarının yapılması önerilir. Yükseltilen gerilim ile çekilen akımın çarpımı giriş tarafından sağlanabilecek güçle sınırlı olduğundan, çıkış gerilimi yüksek bir değere ayarlandığında çekilebilecek maksimum akımın da orantılı olarak azalacağı hesaba katılmalıdır. Beslenecek devrenin toprak (GND) ucu ile modülün çıkış eksi (VOUT-) ucunun doğru şekilde birleştirildiğinden emin olunmalı, aksi halde devre çalışmaz veya hatalı gerilim okumaları alınabilir.

Paket İçeriği

• 1 adet MT3608 2A Boost DC-DC Güç Modülü (USB Type-C girişli, montajlı halde)
• Kart üzerinde hazır monteli çıkış gerilimi ayar potansiyometresi (trimpot)
• Ek bir sürücü, yazılım veya harici bileşen gerektirmeden kullanıma hazır kart yapısı

Dikkat Edilmesi Gerekenler

• Çıkış gerilimi fabrika ayarında farklı bir değerde gelebilir; kullanmadan önce mutlaka bir multimetre ile ölçüp, gerekiyorsa devreye bağlamadan önce potansiyometre ile hedef değere ayarlayın.
• Modülde ters polarite koruması bulunmaz; giriş veya çıkış bağlantılarının ters yapılması entegreye ve beslenen devreye kalıcı hasar verebilir, bu yüzden bağlantı öncesi kutupları iki kez kontrol edin.
• Çıkış gerilimi yükseldikçe çekilebilecek maksimum akım orantılı olarak düşer; güç bütçesini (gerilim x akım) hesaplarken bu değişimi ve giriş tarafının gerçek kapasitesini dikkate alın.
• Modül anahtarlamalı çalıştığı için yüksek yükte ısınabilir; sürekli yüksek akım çekilen uygulamalarda kartın etrafında yeterli hava akımı sağlanması ve gerekirse yükün kademeli artırılması önerilir.
• Potansiyometre ile ayar yapılırken çıkışın kısa devre edilmemesine, ölçüm probunun çıkış uçlarına birbirine değmeyecek şekilde temas ettirilmesine dikkat edilmelidir.
• USB Type-C girişi yalnızca güç beslemesi içindir; modül üzerinden USB veri iletişimi (data) desteklenmez, sadece 2V-24V aralığında DC güç kaynağı olarak kullanılmalıdır.
