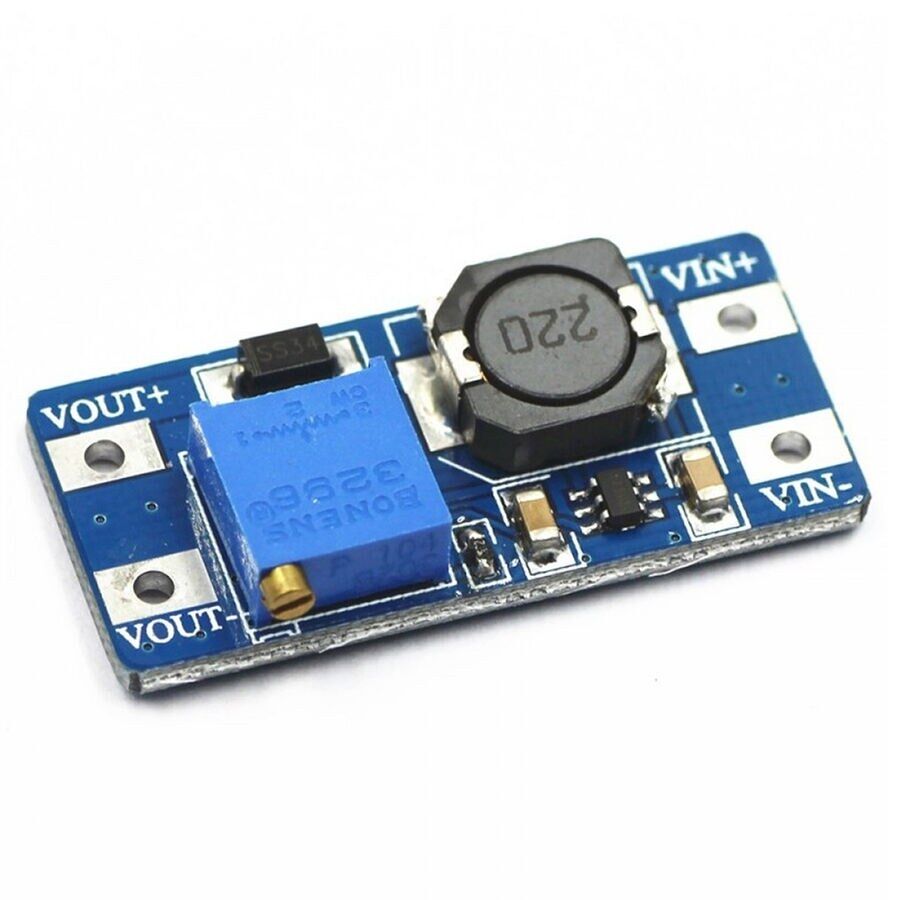

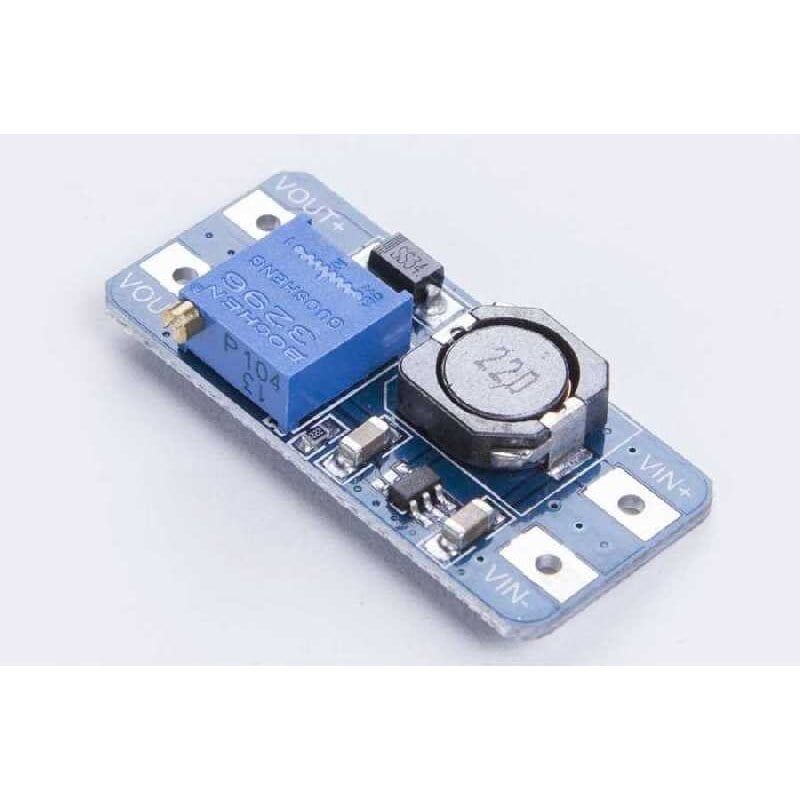

MT3608 2A DC-DC Ayarlanabilir Voltaj Yükseltici Modülü

MT3608 2A DC-DC Ayarlanabilir Voltaj Yükseltici Modülü, düşük bir DC giriş gerilimini kart üzerindeki MT3608 entegresi aracılığıyla daha yüksek bir DC çıkış gerilimine dönüştüren bir boost (step-up) devresidir. Modül, giriş enerjisini önce bobinde depolayıp ardından yüksek frekansta anahtarlama yaparak bu enerjiyi daha yüksek gerilimli çıkışa aktarma prensibiyle çalışır. 1,2 MHz gibi yüksek bir anahtarlama frekansında çalışması, küçük boyutlu bir bobin kullanılmasına rağmen yüksek verim elde edilmesini sağlar. Kart üzerindeki potansiyometre ile çıkış gerilimi elle ayarlanabildiğinden, tek bir modül farklı projelerin farklı gerilim ihtiyaçlarına uyarlanabilir. Doğrusal (lineer) regülatörlerin aksine fazla gerilimi ısıya dönüştürmek yerine anahtarlamalı bir mimari kullandığından, özellikle pil ile beslenen ancak daha yüksek gerilime ihtiyaç duyan Arduino ve gömülü sistem projelerinde tercih edilir. Basit bağlantısı ve tek potansiyometreyle ayarlanabilen çıkışı sayesinde hem prototipleme aşamasında hem de küçük seri üretim panolarında hızlıca devreye alınabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• MT3608 entegresi ile 1,2 MHz sabit anahtarlama frekansında çalışarak küçük boyutlu bir bobinle yüksek verim sağlar.
• Kart üzerindeki potansiyometre ile çıkış gerilimi 5V ile 28V arasında elle ayarlanabilir.
• 2V ile 24V arasındaki geniş giriş gerilimi aralığı sayesinde tek hücre lityum pilden çoklu pil paketlerine kadar farklı kaynaklarla beslenebilir.
• %88'e varan maksimum görev döngüsü, düşük giriş gerilimlerinden bile yüksek çıkış gerilimi elde edilmesine imkan tanır.
• Tipik %93 verim değeriyle giriş enerjisinin büyük kısmını ısı olarak kaybetmeden çıkışa aktarır.
• Dahili döngü bazlı akım sınırlama sayesinde aşırı yük durumunda anahtarlama akımı otomatik olarak sınırlandırılır.
• Küçük kart boyutu sayesinde breadboard üzerinde veya dar bir proje kutusu içinde kolayca yerleştirilebilir.
• Anahtarlamalı topoloji kullanan devre, doğrusal regülatörlere kıyasla giriş-çıkış gerilim farkını ısı olarak harcamadığı için daha az ısınır.
• Geniş giriş gerilimi aralığı, tek bir modülün farklı pil kimyalarıyla (Li-Ion, NiMH, kurşun asit gibi) beslenen projelerde tekrar kullanılmasına imkan tanır.
• Ayarlanabilir çıkış özelliği sayesinde stok tutulan tek bir modül, farklı gerilim ihtiyacına sahip birden fazla projede kullanılabildiğinden farklı sabit gerilimli modüllere göre daha esnektir.

Kullanım Alanları

• Tek bir 3,7V lityum pilden 12V besleme gerektiren bir röle veya kontaktör modülünü çalıştırmak.
• 5V'luk bir USB güç bankasından LED şerit aydınlatma için 12V veya 24V gerilim elde etmek.
• Güneş panelinden gelen değişken düşük gerilimi sabit bir seviyeye yükseltip bir şarj devresine aktarmak.
• Step motor sürücü kartının ihtiyaç duyduğu yüksek gerilimi düşük gerilimli bir pil paketinden türetmek.
• Arduino tabanlı bir projede 5V'luk pil beslemesinden 9V veya 12V gerektiren bir sensörü çalıştırmak.
• Taşınabilir bir ses amplifikatörü devresine gereken yüksek gerilimi küçük bir pil ile sağlamak.
• Elektronik kilit veya solenoid gibi yüksek gerilim isteyen aktüatörleri düşük gerilimli bir kaynaktan beslemek.
• Küçük bir DC fan veya pompanın 24V beslemesini, 12V'luk bir pil paketinden elde etmek.
• Mobil robot veya drone üzerindeki tek bir pil paketinden, ekstra bir sensör kartının ihtiyaç duyduğu farklı gerilimi türetmek.

Bağlantı ve Kullanım

Giriş gerilimi kartın üzerinde IN+ ve IN- olarak işaretlenmiş uçlara, çıkış ise OUT+ ve OUT- olarak işaretlenmiş uçlara bağlanır; giriş ile çıkış kutuplarının karıştırılmaması akım yönü ve devre güvenliği açısından kritiktir. İstenen çıkış gerilimi, çıkış uçlarına bir multimetre bağlı durumdayken kart üzerindeki potansiyometrenin küçük bir tornavidayla saat yönünde veya tersine çevrilmesiyle ayarlanır. Ayar işleminin, çıkışa herhangi bir yük bağlanmadan yapılması, ayarlanan değerin kararlı ve tekrarlanabilir olmasını sağlar. Gerilim istenen seviyeye ayarlandıktan sonra yük bağlanabilir; giriş kesilmediği sürece çıkış gerilimi ayarlanan seviyede sabit kalır. Kartın pin başlığı takılmamış lehim padleri, hem doğrudan kablo lehimlemeye hem de gerekirse pin başlığı lehimleyip breadboard üzerine takmaya uygundur. Yük akımı yükseldikçe kart üzerindeki bobin ve entegre ısınabileceğinden, sürekli yüksek akım çekilen uygulamalarda kartın etrafında hava akımını engelleyecek sıkı bir muhafazadan kaçınılması tavsiye edilir.

Paket İçeriği

• 1 adet MT3608 2A DC-DC Ayarlanabilir Voltaj Yükseltici Modülü
• Kutu içeriğinde bağlantı kablosu, potansiyometre tornavidası veya montaj vidası bulunmaz

Dikkat Edilmesi Gerekenler

• Giriş gerilimi polaritesinin ters bağlanması entegreye ve kart üzerindeki diğer bileşenlere kalıcı hasar verebilir.
• Giriş ile çıkış arasındaki yükseltme oranı büyüdükçe (örneğin 3,7V girişten 24V çıkış alınırken) giriş akımı artar, verim düşer ve entegre ile bobin belirgin şekilde ısınır; yüksek yükseltme oranlarında çekilen akım düşük tutulmalıdır. Çıkış gerilimi giriş gerilimine çok yakın ayarlandığında ise devre regülasyonu tam sağlayamaz, çıkış girişi takip edebilir.
• Modül üzerinde galvanik izolasyon bulunmaz, giriş ve çıkış devresi ortak bir GND referansını paylaşır.
• Çekilen akım kartın bobin ve bakır iz genişliklerinin taşıyabileceği sınırı aşarsa aşırı ısınma ve verim kaybı meydana gelebilir.
• Potansiyometre ayarı yapılmadan önce çıkışa hassas veya pahalı bir yük bağlanmamalı, ayar önce yüksüz durumda yapılmalıdır.
• Modül açıkta çalıştığından nemli veya iletken parçacık bulunan ortamlarda kısa devre riskine karşı uygun bir muhafaza içinde kullanılması önerilir.
• Bu bir boost devresi olduğundan çıkış gerilimi her zaman giriş geriliminden yüksektir; çıkış gerilimini giriş geriliminin altına düşürmek için kullanılamaz.
• Yüksek akım çekilen uygulamalarda giriş kablolarının yeterli kesitte olmasına dikkat edilmelidir; ince kablolar gerilim düşümüne ve kararsız çıkışa yol açabilir.
• Çıkış gerilimi bir kez ayarlandıktan sonra titreşim veya darbe potansiyometrenin konumunu kaydırabileceğinden, sabit çalışacak uygulamalarda periyodik olarak çıkış geriliminin kontrol edilmesi faydalıdır.
