MT3608 2A DC-DC Voltaj Yükseltici Güç Modülü - Micro USB Çıkış

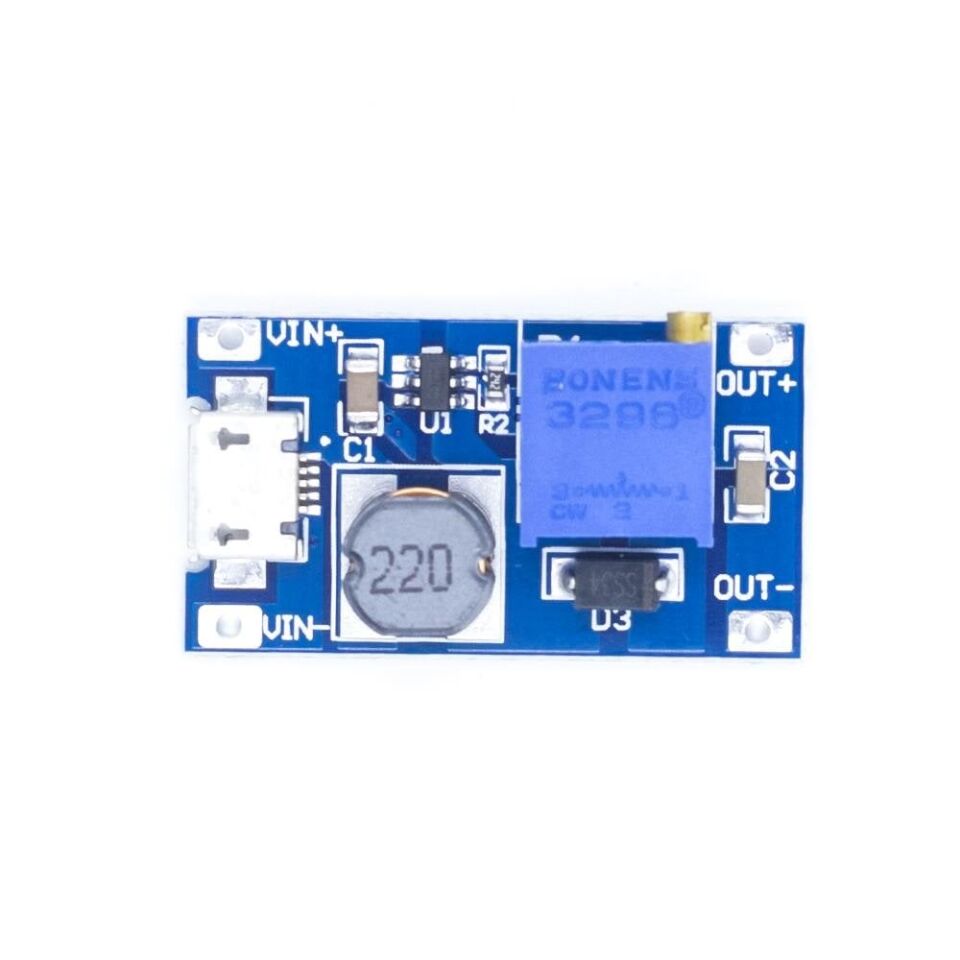

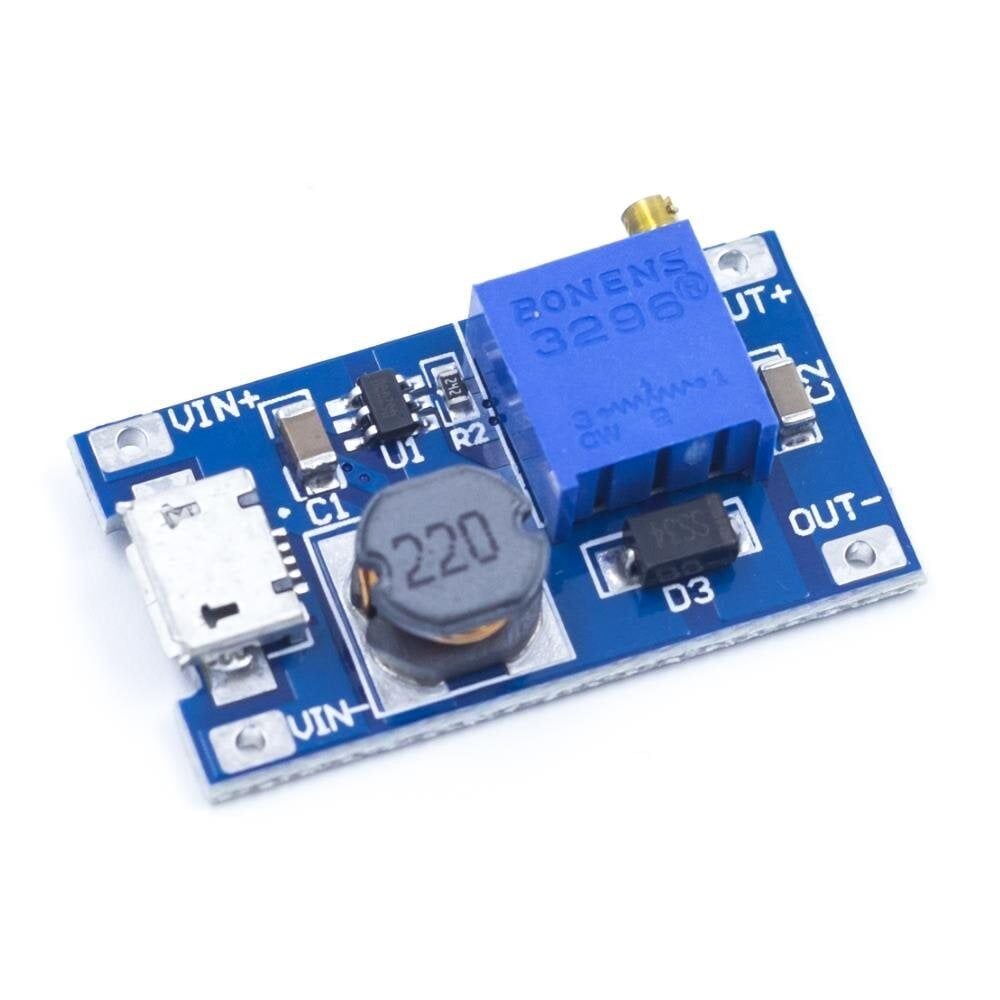

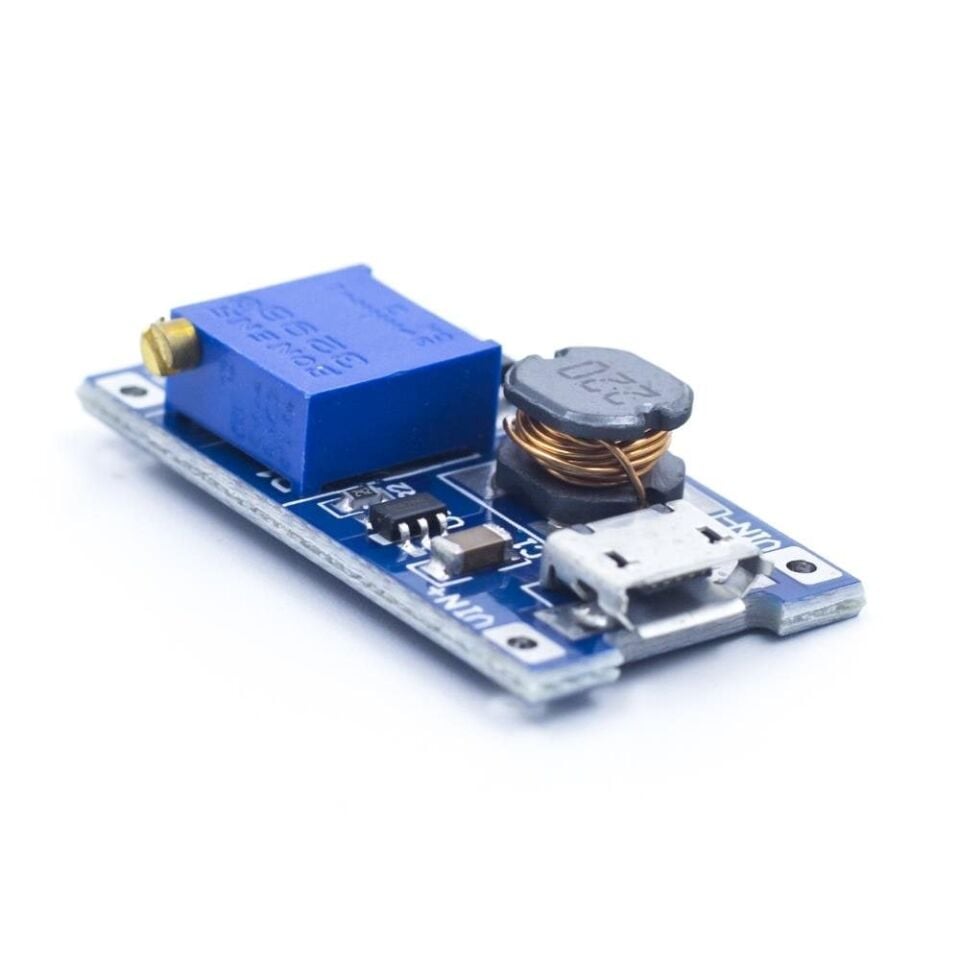

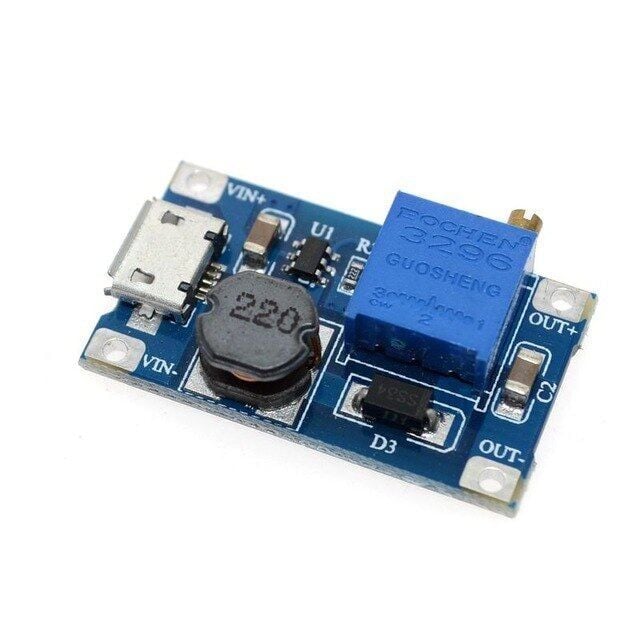

MT3608 2A DC-DC Voltaj Yükseltici Güç Modülü, düşük gerilimli bir DC güç kaynağını devre üzerindeki MT3608 entegresi ve anahtarlamalı (PWM) boost topolojisi sayesinde daha yüksek bir DC gerilime dönüştüren küçük boyutlu bir güç kartıdır. Kart üzerindeki bir bobin, Schottky diyot, giriş/çıkış kondansatörleri ve ayar potansiyometresi ile birlikte tek başına çalışabilecek şekilde tasarlanmıştır. Çıkış gerilimi, üzerindeki trimpot çevrilerek ihtiyaca göre ayarlanır ve elde edilen gerilim, kartın üzerindeki micro USB dişi soket üzerinden dışarı verilir. Devre temelde, giriş gerilimini kart üzerindeki bobinde enerji olarak depolayıp yüksek frekansta anahtarlama yaparak çıkışa aktarma prensibiyle çalışır; bu sayede çıkış gerilimi giriş geriliminden daha yüksek bir seviyeye taşınır. Bu sayede pil, güneş paneli veya başka bir düşük gerilimli kaynaktan beslenen USB uyumlu cihazlar doğrudan standart bir USB kablosuyla bu modüle bağlanabilir. Arduino, geliştirme kartları, LED sistemleri ve taşınabilir güç kaynağı projelerinde gerilim yükseltme ihtiyacını karşılamak için kullanılır. Özellikle tek hücreli lityum pil, güneş paneli veya düşük gerilimli bir adaptör gibi kaynaklardan sabit ve daha yüksek bir DC gerilim elde etmek isteyen hobi elektroniği ve prototipleme projelerinde tercih edilen bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• MT3608 entegresi ve anahtarlamalı boost topolojisi sayesinde düşük gerilimli bir DC kaynağı daha yüksek bir DC gerilime verimli şekilde dönüştürür.
• Kart üzerindeki trimpot (potansiyometre) ile çıkış gerilimi kullanıcı tarafından ihtiyaca göre elle ayarlanabilir.
• Çıkışta micro USB dişi soket bulunur, bu sayede standart bir USB kablosuyla harici cihazlara doğrudan bağlantı yapılabilir.
• Yaklaşık 1.2 MHz'lik anahtarlama frekansı sayesinde nispeten küçük bobin ve kondansatörlerle kompakt bir kart tasarımı elde edilmiştir.
• Uygun yük ve gerilim koşullarında yüksek verimle çalışarak dönüşüm sırasındaki enerji kaybını sınırlı tutar.
• 2V-24V gibi geniş bir giriş gerilimi aralığını desteklediği için farklı pil ve güç kaynağı konfigürasyonlarıyla kullanılabilir.
• Hazır kart üzerinde harici bir bileşen eklemeye gerek kalmadan doğrudan devreye alınabilecek şekilde tasarlanmıştır.
• Giriş ve çıkış için ayrı bağlantı noktaları bulunur; bu sayede kaynak tarafı ve beslenecek yük birbirinden bağımsız şekilde bağlanabilir.
• Kart üzerinde ayrı bir açma/kapama anahtarı bulunmaz; giriş gerilimi uygulandığı sürece çıkış otomatik olarak aktif olur.

Kullanım Alanları

• Tek hücreli Li-ion pilden gelen yaklaşık 3.7V gerilimi 5V'a yükseltip micro USB çıkışından telefon veya küçük bir elektronik cihazı beslemek.
• Güneş paneli veya düşük gerilimli bir DC kaynaktan gelen enerjiyi Arduino, ESP32 gibi geliştirme kartlarının ihtiyaç duyduğu 5V-9V seviyesine yükseltmek.
• Taşınabilir güç bankası veya yedek pil projelerinde çıkış gerilimini USB ile çalışan cihazların beklediği sabit seviyeye getirmek.
• Düşük gerilimli bir kaynaktan 9V-12V üreterek LED şerit veya LED modül gruplarını beslemek.
• Laboratuvar ve prototipleme ortamında trimpot ile ayarlanabilir çıkışı kullanarak farklı DC gerilim seviyelerinde devre testleri yapmak.
• Küçük ölçekli otomasyon veya sensör düzeneklerinde, sensörlerin ihtiyaç duyduğu daha yüksek besleme gerilimini düşük gerilimli bir kaynaktan türetmek.
• Step motor sürücüsü veya röle modülü gibi 9V-12V besleme isteyen devre elemanlarını düşük gerilimli bir güç kaynağından çalıştırmak.

Bağlantı ve Kullanım

Giriş gerilimi, kart üzerinde işaretli VIN (+) ve GND (-) noktalarına, kaynağın kutuplarına dikkat edilerek bağlanır. Çıkış tarafında ise standart bir micro USB kablosu, kart üzerindeki dişi micro USB sokete takılarak beslenecek cihaza gerilim aktarılır. Modül ilk defa devreye alınırken, çıkış ucuna bağlı bir multimetre izlenerek kart üzerindeki küçük trimpot bir tornavida ile çevrilir ve istenen çıkış gerilimi ayarlanır. Boost dönüştürücü yapısı gereği çıkış gerilimi her zaman giriş geriliminden yüksek olmalıdır; bu nedenle ayar yapılırken bu alt sınırın altına inilemeyeceği göz önünde bulundurulmalıdır. Micro USB çıkışı yalnızca güç hatlarını (VBUS ve GND) sağladığından, hızlı şarj protokolü (PD, QC gibi) gerektiren cihazlarda standart USB akım ve gerilim sınırları geçerli olur; modül bu protokolleri müzakere etmez.

Paket İçeriği

• 1 adet MT3608 DC-DC Voltaj Yükseltici (Boost) Güç Modülü, micro USB çıkışlı
• Kart üzerinde fabrika montajlı ayar trimpotu (potansiyometre)

Dikkat Edilmesi Gerekenler

• Bu bir senkron olmayan boost dönüştürücüdür ve çoğu benzer MT3608 modülünde olduğu gibi ek bir kısa devre koruma devresi bulunmayabilir; çıkışın kısa devre edilmesinden kaçınılmalıdır.
• Çıkış gerilimi giriş geriliminden düşük ayarlanamaz; boost topolojisi yalnızca gerilimi yükseltebilir, düşüremez.
• Kart üzerinde ısı yayıcı (soğutucu) bulunmadığından, yüksek akımda veya büyük giriş-çıkış gerilim farkında bobin ve IC ısınabilir; sürekli yüksek yükte kullanmadan önce ısınma kontrol edilmelidir.
• Giriş polaritesinin (VIN/GND) ters bağlanması modülü kalıcı olarak hasara uğratabilir, bağlantı yapılmadan önce kutuplar mutlaka kontrol edilmelidir.
• Belirtilen 2A'lık maksimum çıkış akımı yalnızca belirli giriş/çıkış gerilim kombinasyonlarında elde edilir; giriş-çıkış gerilim farkı büyüdükçe kullanılabilir çıkış akımı düşer.
• Micro USB çıkış soketi yalnızca güç aktarımı içindir; USB veri hatları (D+/D-) üzerinden herhangi bir veri iletişimi desteklenmez.
• Çıkış gerilimi kullanılmadan önce mutlaka bir multimetre ile doğrulanmalı, ardından beslenecek cihaza bağlanmalıdır; yanlış ayarlanmış yüksek gerilim bağlı cihaza zarar verebilir.
• Kartta ters gerilim veya aşırı gerilim koruması bulunmayabileceğinden, çıkış gerilimi yükseltilirken beslenecek cihazın maksimum giriş gerilimi sınırının aşılmadığından emin olunmalıdır.
