MT3608 LM2577 Micro USB Voltaj Yükseltici 2V-24V - 5V/9V/12V/28V 2A

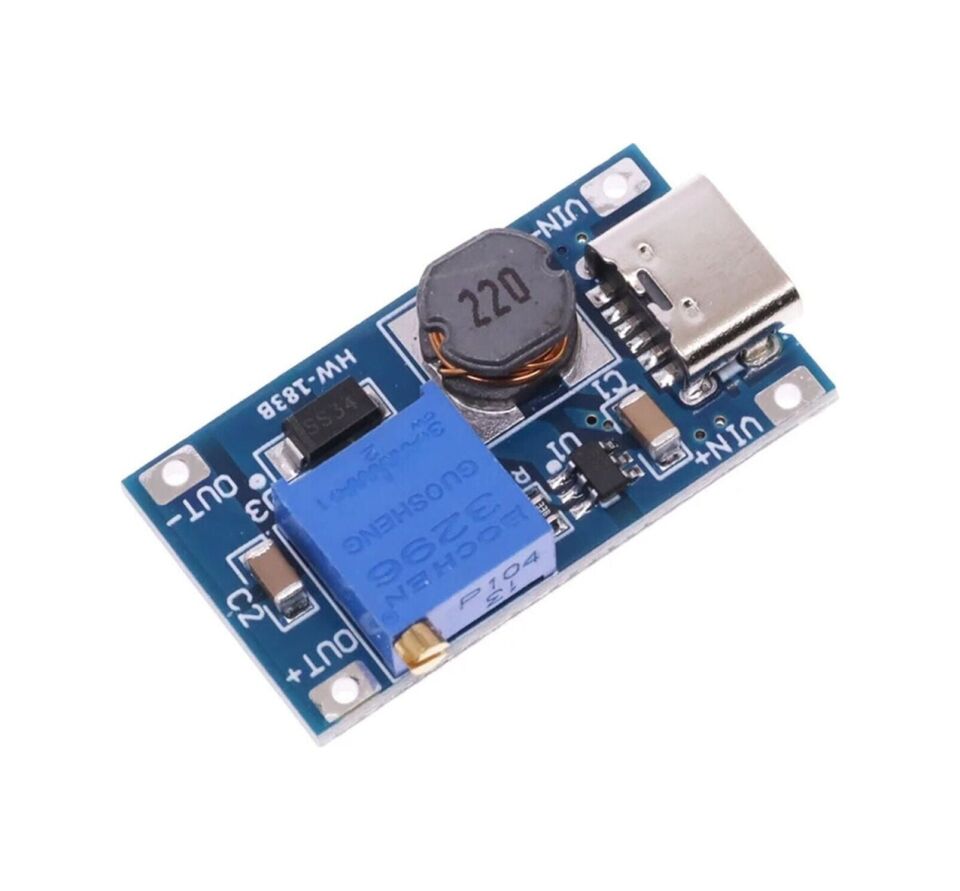

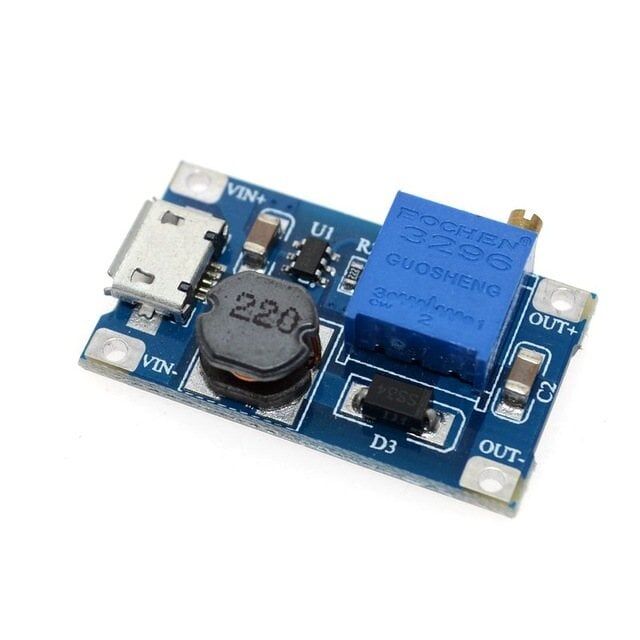

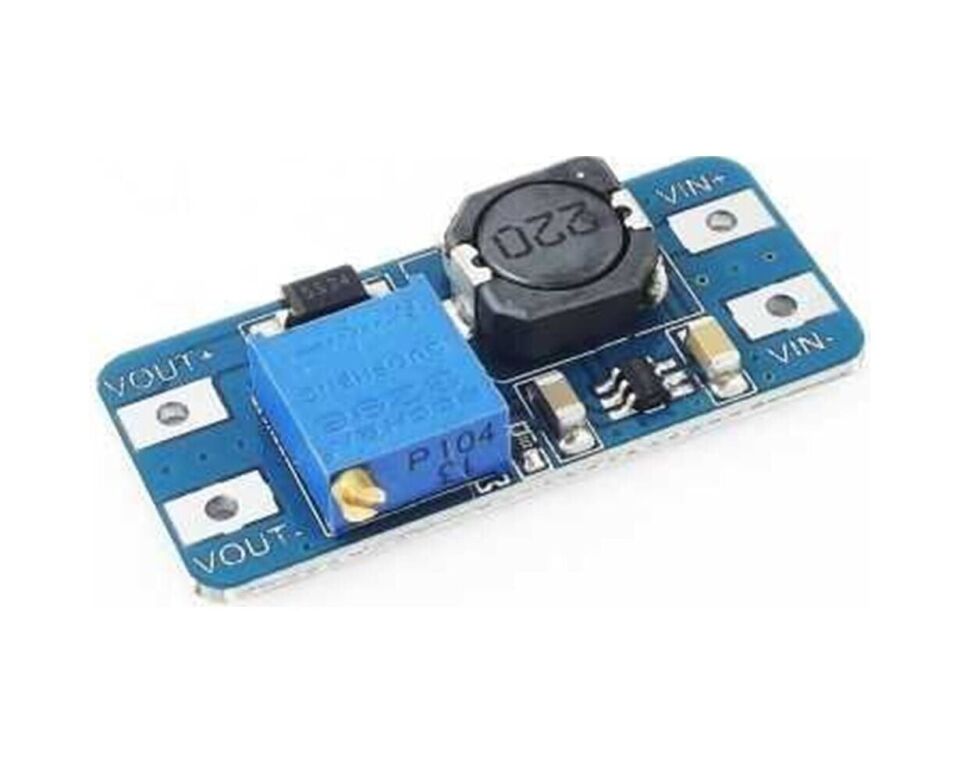

Bu modül, düşük bir DC gerilimi ihtiyaç duyulan daha yüksek bir gerilime çeviren bir yükseltici (boost) DC-DC dönüştürücü kartıdır. Devrenin merkezinde MT3608 entegresi bulunur; bu entegre, 2V ile 24V arasındaki bir giriş gerilimini anahtarlamalı bir bobin devresi üzerinden yükselterek 5V, 9V, 12V veya 28V çıkış seviyelerinden birine dönüştürür. Giriş, kart üzerindeki Micro USB soketi üzerinden pilden, powerbank'ten veya herhangi bir uygun DC kaynaktan sağlanabilir; çıkış ise kart üzerindeki seçim anahtarı veya jumper ile dört önceden tanımlı seviyeden birine ayarlanır. Düşük gerilimli bir kaynaktan daha yüksek ve nispeten sabit bir gerilime ihtiyaç duyan Arduino projeleri, sensör besleme hatları ve küçük güç elektroniği devreleri için kullanılabilecek pratik bir dönüştürme çözümüdür. Kart üzerindeki seçim mekanizması sayesinde farklı projeler için ayrı ayrı dönüştürücü tasarlamak yerine tek bir modülle dört farklı gerilim ihtiyacına cevap vermek mümkün olur, bu da özellikle prototipleme ve eğitim amaçlı kullanımlarda zaman kazandırır.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek bir kart üzerinde dört farklı çıkış voltajı (5V, 9V, 12V, 28V) arasında seçim anahtarı ile hızlıca geçiş yapılabilir.
• Micro USB girişi sayesinde powerbank, USB şarj adaptörü veya pil kutusu gibi yaygın kaynaklardan doğrudan beslenebilir.
• MT3608 entegresinin yüksek anahtarlama frekansı, görece küçük bir bobinle bile verimli bir yükseltme yapılmasını sağlar.
• Dahili aşırı akım ve termal koruma sayesinde kısa süreli aşırı yük durumlarında devre kendini korumaya çalışır (bu koruma çıkış kısa devresini kapsamaz).
• Giriş gerilimi seçilen çıkış geriliminden düşük olduğu sürece geniş bir giriş aralığında (2V-24V) çalışabilir.
• Kompakt kart boyutu, farklı projelere kolayca entegre edilebilecek esnek bir güç kaynağı modülü sunar.
• Micro USB soketinin yanında bulunan lehim padleri sayesinde sabit kurulumlarda kablo doğrudan karta lehimlenerek daha dayanıklı bir bağlantı kurulabilir.
• Dört kademeli çıkış seçimi, aynı kartın hem düşük gerilimli sensör beslemesinde hem de daha yüksek gerilim isteyen röle veya motor sürücü devrelerinde kullanılmasına imkan tanır.

Kullanım Alanları

• Tek hücreli bir lityum pil veya powerbank ile beslenen bir Arduino projesinde 9V ya da 12V isteyen bir sensörü veya modülü çalıştırmak.
• Araç içi elektronik uygulamalarda düşük gerilimli bir kaynaktan 12V hat gerilimi türetmek.
• 5V'luk bir USB kaynağından beslenen LED şerit veya küçük aydınlatma devrelerini 12V seviyesine yükseltmek.
• Taşınabilir ölçüm cihazlarında veya masaüstü test düzeneklerinde farklı voltaj seviyelerini tek kart üzerinden hızlıca denemek.
• Küçük röle modüllerinin veya solenoid valflerin ihtiyaç duyduğu 12V benzeri gerilimi düşük voltajlı bir pil grubundan elde etmek.
• Motor sürücü kartlarına veya küçük güç amplifikatörü devrelerine 24V-28V aralığında besleme sağlamak.
• Güneş paneli veya küçük jeneratörden gelen değişken ve düşük gerilimli çıkışı, akü şarj devresinin ihtiyaç duyduğu daha sabit bir gerilime dönüştürmek.
• Okul ve kurs ortamlarında öğrencilere boost dönüştürücü mantığını ve çıkış geriliminin giriş gerilimine göre nasıl değiştiğini uygulamalı olarak göstermek.

Bağlantı ve Kullanım

Giriş gerilimi, kart üzerindeki Micro USB soketine ya da IN+ / IN- olarak işaretli lehim padlerine uygulanır; besleme kaynağının pozitif ucu IN+ padine, negatif ucu ise GND'ye bağlanmalıdır. Çıkış tarafında OUT+ ve OUT- (GND) olarak işaretli padler bulunur ve beslenecek yük buradan bağlanır; istenen çıkış voltajı, kart üzerindeki seçim anahtarının veya jumperın konumu değiştirilerek 5V, 9V, 12V ya da 28V arasından belirlenir. Voltaj seçimi değiştirilmeden önce çıkışa bağlı yükün geçici olarak ayrılması, anahtarlama sırasında oluşabilecek gerilim geçişlerinin hassas devrelere zarar vermesini önler. Kartı devreye almadan önce bir multimetre ile çıkış voltajının seçilen seviyeye ulaştığı doğrulanmalı, ardından asıl yük bağlanmalıdır. Sabit bir çıkış voltajıyla çalışılacak uygulamalarda, seçim anahtarının konumu montaj sonrası yanlışlıkla değişmeyecek şekilde sabitlenmesi veya en azından düzenli olarak kontrol edilmesi önerilir.

Paket İçeriği

• 1 x MT3608 Micro USB voltaj yükseltici / dönüştürücü kart (RN-0183)

Dikkat Edilmesi Gerekenler

• Bu bir yükseltici (boost) dönüştürücüdür; çıkış voltajı her zaman giriş voltajından yüksek olmalıdır, giriş gerilimi seçilen çıkış voltajına eşit veya ondan yüksek verilmemelidir.
• Modülde çıkış kısa devre koruması YOKTUR: bobin ve diyot girişten çıkışa doğrudan bir yol oluşturduğu için dahili akım limiti çıkıştaki bir kısa devreyi kesemez; çıkışın kısa devre olması modüle ve besleme kaynağına (örneğin LiPo pil veya powerbank'e) kalıcı zarar verebilir, bu nedenle çıkış asla kısa devre edilmemelidir.
• Çıkış akımı, seçilen voltaj seviyesi yükseldikçe (özellikle 28V kademesinde) belirgin şekilde düşer; kartın gerçek çıkış gücü giriş gücüyle sınırlıdır ve "2A" değeri tüm voltaj kademelerinde garanti edilemez.
• Voltaj seçim anahtarı değiştirilmeden önce çıkışa bağlı hassas devrelerin ayrılması, yanlışlıkla yüksek voltaj uygulanmasını önler.
• Kart üzerinde galvanik izolasyon yoktur; giriş ve çıkış toprakları ortaktır, bu nedenle yüksek voltajlı çıkışlarda dokunulabilir yüzeylerde dikkatli olunmalıdır.
• Sürekli yüksek akımda çalıştırılan kartlarda entegre ve bobin ısınabilir; yeterli hava akımı olmayan kapalı kutular içinde uzun süre tam yükte kullanımdan kaçınılmalıdır.
• Giriş ve çıkış polaritesinin ters bağlanması modülde kalıcı hasara yol açabilir, bağlantı öncesi polarite mutlaka kontrol edilmelidir.
• Yüksek çıkış voltajı kademelerinde (özellikle 28V) çıkışa bağlanacak elemanların (kapasitör, LED, sürücü devresi gibi) bu gerilime dayanıklı olduğundan emin olunmalıdır, aksi halde bağlı eleman zarar görebilir.
• Modül açıkta çalışan bir devre kartı olduğu için nemden, tozdan ve iletken metal yüzeylerle temastan korunacak şekilde monte edilmelidir.
