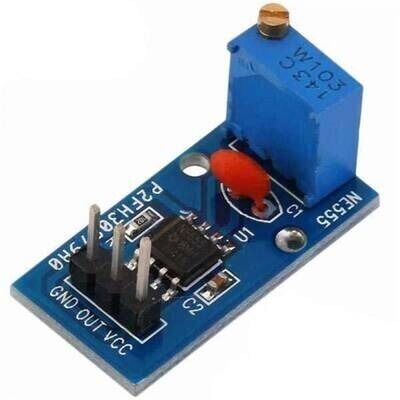

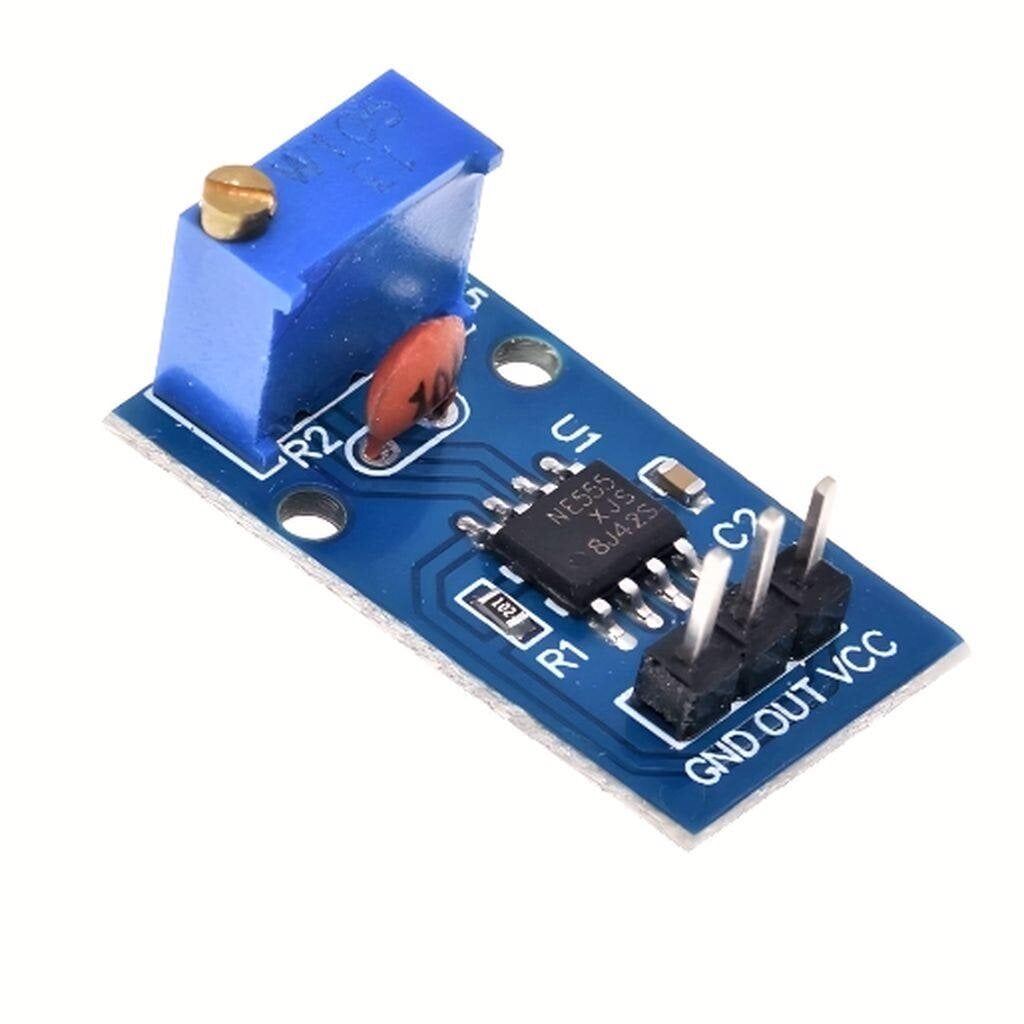

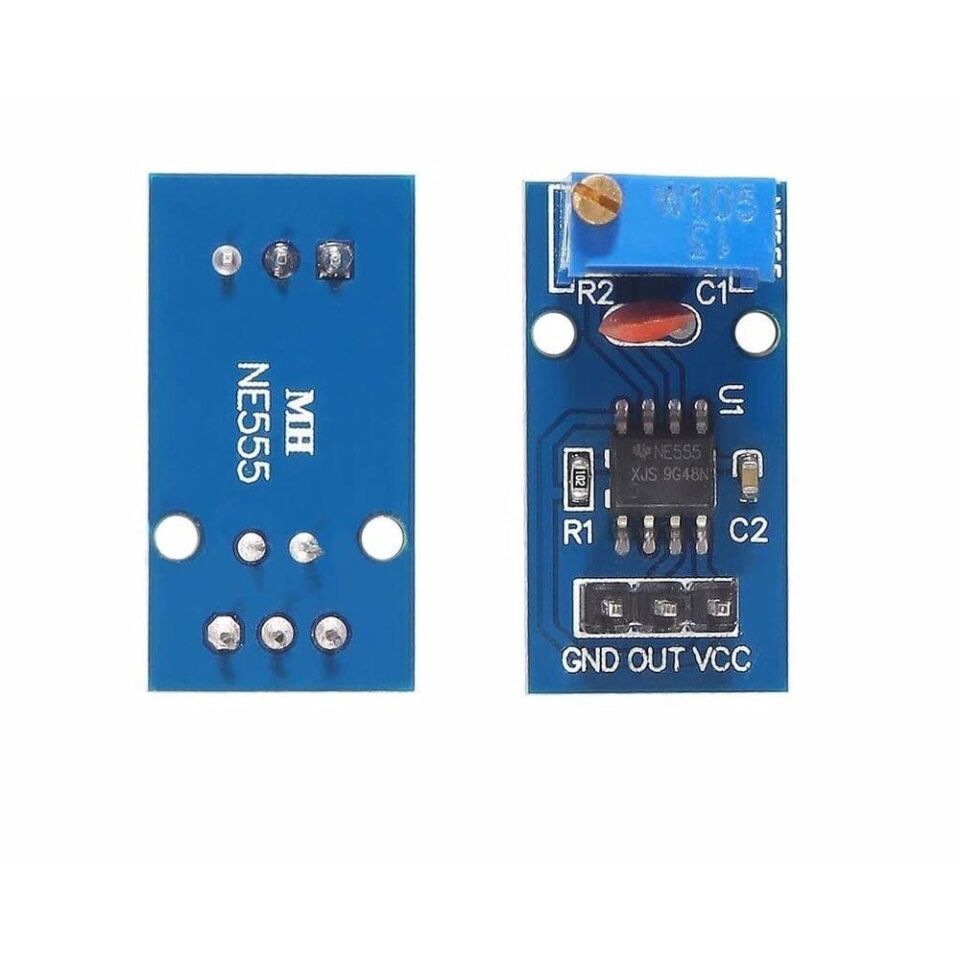

NE555 Ayarlanabilir Darbe Kare Dalga Osilatör Modülü

NE555 Ayarlanabilir Darbe Kare Dalga Osilatör Modülü, yaygın olarak kullanılan NE555 zamanlayıcı entegresi üzerine kurulu, astable (kararsız) multivibratör modunda çalışan bir kare dalga üretici karttır. NE555, dahili iki karşılaştırıcı ve bir RS flip-flop yapısı sayesinde harici direnç-kapasitör (RC) ağının şarj/deşarj süresine bağlı olarak kesintisiz bir darbe treni üretir. Kart üzerindeki potansiyometre, bu RC ağının direnç değerini değiştirerek çıkış frekansını harici bir mikrodenetleyiciye veya yazılıma ihtiyaç duymadan elle ayarlamayı sağlar. Üretilen kare dalga çıkışı; LED sürmek, transistör ya da röle modülü tetiklemek, sayısal devrelere saat sinyali sağlamak veya basit zamanlama uygulamalarında referans darbe üretmek için kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Kart üzerindeki potansiyometre sayesinde çıkış frekansı ek bir devre kurmadan elle ayarlanabilir.
• Kanıtlanmış NE555 zamanlayıcı entegresini kullandığı için kararlı ve tekrarlanabilir bir kare dalga üretir.
• Devre, iki dahili karşılaştırıcı ve bir flip-flop yapısından oluşan klasik 555 mimarisini kullandığı için kararlılığı yıllardır elektronik projelerinde kanıtlanmıştır.
• Maksimum 200 mA çıkış akım kapasitesi sayesinde LED veya transistör tabanlı yükleri doğrudan sürebilir; röle bobini gibi endüktif yükler için ters akım (freewheeling) diyodu bulunan bir sürücü katı ya da hazır röle modülü kullanılmalıdır.
• 4,5V ile 16V arasında geniş bir besleme aralığında çalışabildiği için farklı proje gerilimlerine kolayca uyum sağlar.
• Astable multivibratör modunda çalıştığı için harici tetikleme sinyaline ihtiyaç duymadan sürekli kare dalga üretir.
• Basit üç pinli bağlantı yapısı (VCC, GND, OUT) sayesinde breadboard veya jumper kabloyla hızlı şekilde devreye alınır.

Kullanım Alanları

• Sera veya bahçe sulama sistemlerinde belirli aralıklarla açılıp kapanan bir röle tetikleme sinyali üretmek.
• LED ışık şeritlerinde veya uyarı lambalarında yanıp sönme (flaşör) efekti oluşturmak.
• Mikrodenetleyici içermeyen basit devrelerde sayıcı entegrelere (74 serisi gibi) harici saat (clock) sinyali sağlamak.
• Motor sürücü veya güç anahtarlama devrelerinde test amaçlı düşük frekanslı bir kare dalga darbesi üretmek.
• Step motor sürücü devrelerinde veya basit robotik projelerde sabit adım darbesi üretmek için test sinyali kaynağı olarak kullanmak.
• Elektronik eğitim ve staj çalışmalarında astable multivibratör devresinin davranışını osiloskopta gözlemlemek.
• Alarm veya siren devrelerinde belirli frekansta sesli uyarı tonu oluşturacak sürücü katına sinyal vermek.

Bağlantı ve Kullanım

Modülün VCC ve GND pinleri, 4,5V ile 16V arasında kalan bir DC besleme kaynağına doğru kutuplamaya dikkat edilerek bağlanır; ters polarite bağlantısı entegreye zarar verebileceğinden kart üzerindeki pin işaretlemesi mutlaka kontrol edilmelidir. OUT (çıkış) pini, kare dalga sinyalinin alınacağı uçtur ve bu sinyal ölçüm için doğrudan bir osiloskop probuna bağlanabilir. Çıkış yüksek seviyesi besleme gerilimine bağlı olduğundan (yaklaşık Vcc-1,7V), lojik giriş bekleyen bir devreye bağlarken modül o devreyle aynı gerilimden beslenmeli ya da araya seviye uyumlaştırıcı/gerilim bölen konulmalıdır. Kart üzerindeki potansiyometre saat yönünde veya tersine çevrilerek RC zaman sabiti değiştirilir; bu sırada çıkış frekansı kabaca artar veya azalır, kesin değer bir osiloskop ya da frekansmetre ile doğrulanmalıdır çünkü potansiyometrenin mekanik konumu ile frekans arasındaki ilişki doğrusal olmayabilir. OUT pini, NE555'in 200 mA çıkış akım sınırının üzerinde akım çeken bir röle bobinini veya motoru doğrudan sürmek yerine, çoğunlukla bir anahtarlama transistörünün (örneğin 2N2222 veya BC547) beyzine uygun bir seri direnç (tipik 1 kΩ) üzerinden ya da hazır bir röle modülünün tetikleme girişine bağlanarak kullanılır. Devre kurulurken tüm bileşenlerin GND hattının ortak referansı paylaşması gerekir; aksi halde çıkış sinyali kararsız görünür veya hiç ölçülemez. Frekans aralığını potansiyometrenin sunduğu ayardan daha geniş bir bölgeye taşımak gerekiyorsa, zamanlama kapasitörünün değeri değiştirilebilir: kapasite büyütüldükçe çıkış frekansı düşer, küçültüldükçe yükselir. İlk güç verme işleminden önce besleme ve toprak hatlarının kısa devre olmadığından emin olunmalı, mümkünse akım sınırlaması yapılabilen bir laboratuvar güç kaynağı kullanılmalıdır; bu, olası bir bağlantı hatasında hem modülü hem de besleme kaynağını korur.

Paket İçeriği

• 1 adet NE555 Ayarlanabilir Darbe Kare Dalga Osilatör Modülü

Dikkat Edilmesi Gerekenler

• Besleme gerilimini NE555'in 4,5V-16V aralığının dışına çıkarmayın; aşırı gerilim entegreyi kalıcı olarak zarar verebilir.
• OUT pininden 200 mA'i aşan bir akım çekmeyin; yüksek akımlı yükleri sürmek için mutlaka transistör veya röle modülü ara katmanı kullanın.
• Potansiyometre ile ayarlanan frekans değeri yaklaşık bir gösterge sunar; hassas uygulamalarda çıkışı bir osiloskopla ölçerek doğrulayın.
• Modül, NE555'in ticari sürümünün sıcaklık aralığına bağlı olduğundan yüksek sıcaklık ortamlarında sürekli çalıştırmadan kaçının.
• Elektrostatik deşarja karşı modüle dokunmadan önce topraklama önlemi almanız, entegreyi olası hasardan korur.
• Modülü nemli veya iletken parçacık içeren ortamlarda kullanmayın; açık PCB tasarımı kısa devre ve korozyon riskine karşı hassastır.
• Zamanlama kapasitörünün tolerans değeri (özellikle elektrolitik tip kapasitörlerde) üretimden üretime çıkış frekansının farklı çıkmasına yol açabilir; kritik uygulamalarda üretilen frekansı ölçerek doğrulayın.
• Modülü uzun süre yüksek çıkış akımıyla çalıştırırken IC üzerinde ısınma olabilir; sürekli yüksek yük altında çalışan devrelerde entegrenin sıcaklığını zaman zaman kontrol edin.
