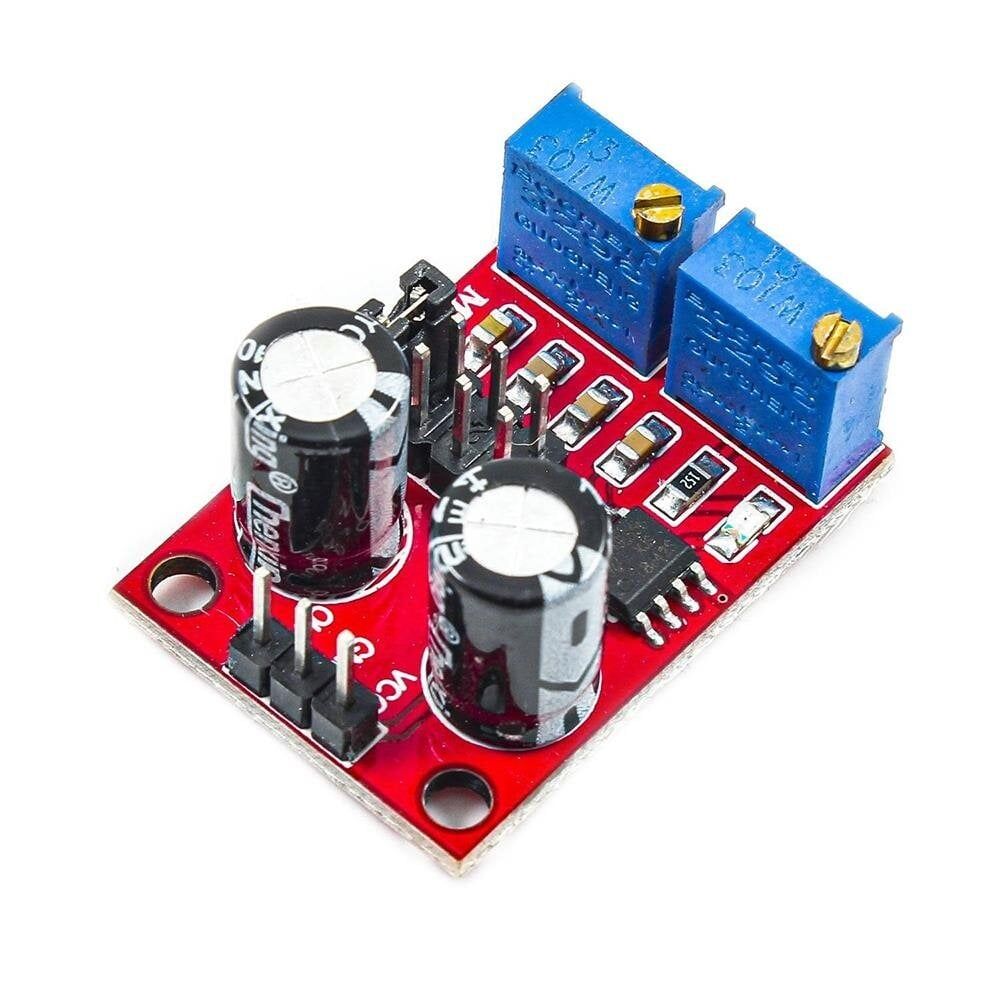

NE555 Kare Dalga Sinyal Jeneratörü Modülü

NE555 Kare Dalga Sinyal Jeneratörü Modülü, elektronik devrelerde en yaygın kullanılan zamanlayıcı entegrelerden biri olan NE555 IC'si etrafında kurulmuş, kararlı ve ayarlanabilir kare dalga sinyali üreten bir osilatör modülüdür. Modül, NE555'in astable (kararsız) multivibratör bağlantısını kullanarak sürekli tekrar eden bir kare dalga çıkışı oluşturur; üzerindeki potansiyometreler yardımıyla bu sinyalin frekansı ve görev döngüsü (duty cycle) elle ayarlanabilir. Entegrenin içindeki gerilim bölen zincir ve karşılaştırıcı çift yapısı sayesinde çıkış, besleme geriliminin belirli oranlarına göre tetiklenir ve tekrarlanabilir bir zamanlama davranışı sağlar. Röle sürme, LED yanıp sönme efektleri, saat (clock) sinyali üretimi ve motor tetikleme gibi işlerde bağımsız bir yapı taşı olarak kullanılabilir. Devrenin merkezinde yer alan NE555, hem çok düşük hem de yüksek besleme gerilimlerinde çalışabilecek şekilde tasarlandığından, 5V'luk mikrodenetleyici sistemlerinden 12V'luk otomotiv veya hobi projelerine kadar farklı gerilim seviyelerinde kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• NE555 tabanlı astable osilatör devresi sayesinde herhangi bir mikrodenetleyiciye ihtiyaç duymadan bağımsız şekilde kare dalga sinyali üretir.
• Üzerindeki frekans potansiyometresi ile çıkış sinyalinin periyodu devre üzerindeki direnç-kapasitans değerlerine bağlı olarak elle ayarlanabilir.
• İkinci bir potansiyometre, sinyalin yüksek ve düşük seviyede kalma sürelerinin oranını yani görev döngüsünü değiştirmeye olanak tanır.
• NE555'in yaklaşık 200 mA'e ulaşan çıkış akımı kapasitesi sayesinde seri direnciyle bir LED doğrudan sürülebilir; röle bobini, DC motor gibi endüktif yükler ise araya bir sürücü transistör ve ters gerilim (flyback) diyodu konularak tetiklenir.
• Dahili karşılaştırıcı ve RS flip-flop yapısı, kararlı ve tekrarlanabilir zamanlama davranışı sağlayarak sinyalin periyot ve genlik açısından tutarlı kalmasına yardımcı olur.
• Basit besleme-toprak-çıkış arayüzü sayesinde breadboard, deney seti veya prototip devre üzerinde hızlıca devreye alınabilir.
• Dahili reset pini besleme gerilimine bağlı tutulduğunda modül harici bir müdahale olmadan kesintisiz şekilde osilasyona devam eder.
• Kontrol voltajı (CV) pini üzerinden istenirse harici bir gerilim uygulanarak iç eşik seviyeleri ve dolayısıyla çıkış frekansı ek bir yöntemle etkilenebilir.

Kullanım Alanları

• Arduino veya başka bir mikrodenetleyici kullanmadan bağımsız bir LED yanıp sönme (blink) efekti devresi kurmak.
• Bir rölenin belirli periyotlarla açılıp kapanmasını sağlayarak basit bir zaman anahtarlama veya aralıklı sulama devresi oluşturmak.
• Kapı, pencere veya hareket alarmı devrelerinde belirli aralıklarla öten bir buzzer sürücü sinyali üretmek.
• Dijital elektronik derslerinde osiloskopta gözlemlenmek üzere referans bir saat (clock) sinyali kaynağı olarak kullanmak.
• Harici bir motor sürücü katıyla birlikte kullanılarak küçük bir DC motorun ortalama hızını kare dalga darbeleriyle kabaca ayarlamak.
• Ses frekansı aralığında sabit bir test tonu üretip küçük bir hoparlör veya amplifikatör girişini sürerek devre testi yapmak.
• Basit bir metronom veya ritim devresi kurarak potansiyometre ile ayarlanan sabit aralıklarla bir LED'i yakıp söndürmek.

Bağlantı ve Kullanım

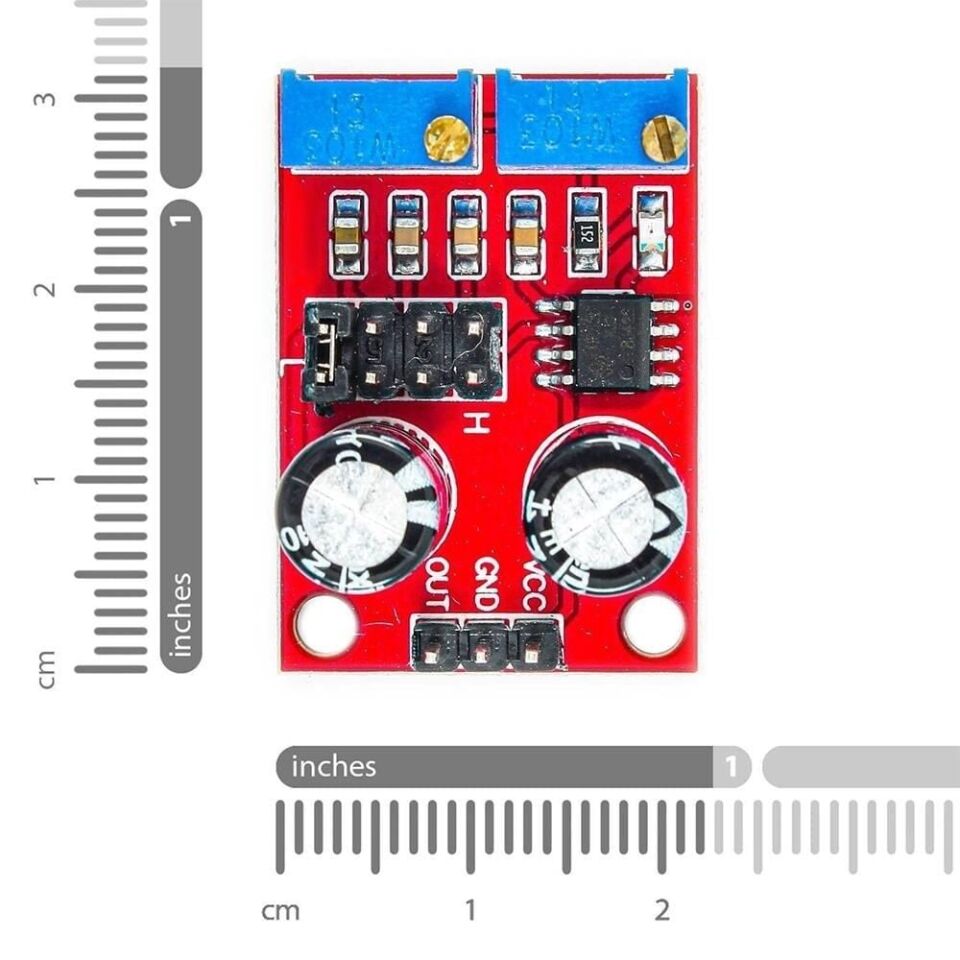

Modülün besleme girişine (VCC ve GND) 4,5V ile 16V arasında bir DC gerilim uygulanır; NE555'in dahili gerilim böleni bu besleme gerilimini referans alarak eşik ve tetikleme seviyelerini otomatik olarak belirler. Çıkış ucu (OUT), sinyalin izleneceği osiloskop, mantık analizörü ya da sürülecek yükün giriş ucuna bağlanır; çekilen akımın entegrenin çıkış akım sınırını aşmamasına dikkat edilmelidir. Frekans potansiyometresi çevrildikçe osilasyon periyodu değişir, görev döngüsü potansiyometresi ise sinyalin yüksek ve düşük seviyede kalma sürelerinin birbirine oranını etkiler; bu iki ayar devre üzerindeki zamanlama direnç ve kapasitans değerleriyle birlikte çalışır. Röle bobini veya motor gibi endüktif bir yük sürülecekse çıkış ile yük arasına uygun bir sürücü transistör ve ters gerilim koruma diyodu eklenmesi önerilir. Reset pini genellikle üzerinde besleme gerilimine bağlı geldiğinden ek bir işlem yapılmadan modül gücü verildiği anda osilasyona başlar; kontrol voltajı (CV) pinine harici bir sinyal uygulanmayacaksa bu pinin devre üzerinde küçük bir kondansatörle toprağa bağlı bırakılması önerilen genel bir uygulamadır.

Paket İçeriği

• 1 x NE555 Kare Dalga Sinyal Jeneratörü Modülü (PCB üzerinde entegre ve pasif bileşenlerle birlikte)

Dikkat Edilmesi Gerekenler

• Besleme gerilimini NE555 için belirtilen 4,5V-16V aralığının dışına çıkarmayın; aşırı gerilim entegreyi kalıcı olarak bozabilir.
• Çıkıştan çekilen akımı üreticinin belirttiği maksimum değerin (yaklaşık 200 mA) altında tutun, aksi halde entegre aşırı ısınabilir ve zarar görebilir.
• Potansiyometreleri ayarlarken aşırı güç uygulamaktan kaçının; küçük gövdeli potansiyometreler zorlanınca kırılabilir.
• Röle bobini veya motor gibi endüktif yükleri doğrudan çıkışa bağlamak yerine uygun bir sürücü katı ve ters gerilim diyodu kullanın.
• VCC ve GND bağlantılarını ters yapmayın; polarite hatası entegrenin kalıcı olarak hasar görmesine neden olabilir.
• Modülü aşırı nemden ve statik elektrik deşarjından koruyun; montaj ve sökme işlemleri sırasında temel ESD önlemleri almakta fayda vardır.
• Kontrol voltajı (CV) pinine kasıtlı olarak bir gerilim uygulamayacaksanız bu pini boşta bırakmak yerine bir kondansatörle toprağa bağlı tutmak, gürültüden kaynaklanan kararsız tetiklemeleri azaltır.
